BXL 모델

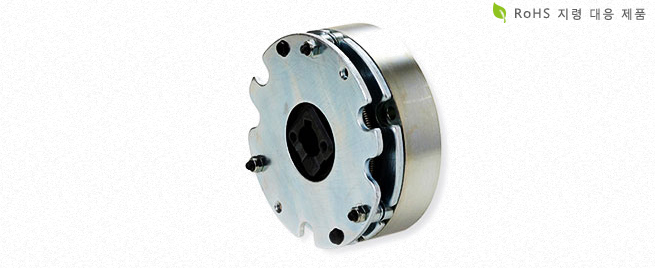

건식 무여자 작동형의 콤팩트한 제동 전용 브레이크로, 내마모성이 뛰어난 마찰재를 사용하여 장기간 사용에 견딜 수 있으며 토크 변동이 작고 이상이 발생해도 순간적으로 부하를 제동합니다. 로터 바깥둘레에 배치한 로터 스프링의 효과에 의해 제동시의 듣기 거북한 고주파 마찰음을 저감함으로써 제동음이 조용합니다.
PDF・CAD데이터 다운로드는 여기로
BXL 모델

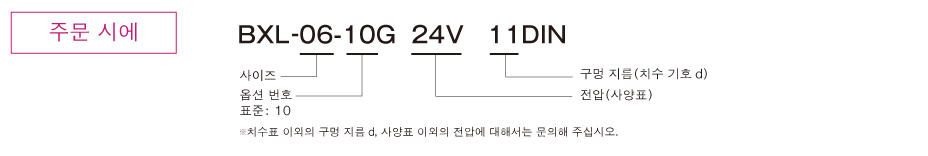

【사양】
| 형식 | 사이즈 | 정적 마찰 토크Ts［N・m］ | 코일（at 20℃） | 내열 등급 | 리드선 | 최고 회전 속도［min-1］ | 회전부 관성 모멘트J［kg・m2］ | 허용 제동 작업률 Pba ℓ［W］ | 총 제동 작업 ET［J］ | 아마추어 흡인 시간ta［s］ | 아마추어 해방 시간tar［s］ | 질량［kg］ | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 전압［V］ | 용량［W］ | 전류［A］ | 저항［Ω］ | UL 스타일 | 크기 | |||||||||||
| BXL-06-10 | 06 | 2 | DC24 | 15 | 0.63 | 38.4 | F | UL3398 | AWG22 | 5000 | 3.75×10-5 | 58.3 | 2.0×107 | 0.035 | 0.020 | 0.9 |
| DC45 | 12 | 0.27 | 169 | |||||||||||||
| DC90 | 12 | 0.13 | 677 | |||||||||||||
| BXL-08-10 | 08 | 4 | DC24 | 22.5 | 0.94 | 25.6 | F | UL3398 | AWG18 | 5000 | 6.25×10-5 | 91.7 | 3.5×107 | 0.040 | 0.020 | 1.3 |
| DC45 | 19 | 0.41 | 110 | |||||||||||||
| DC90 | 19 | 0.21 | 440 | |||||||||||||
| BXL-10-10 | 10 | 8 | DC24 | 28 | 1.14 | 21.1 | F | UL3398 | AWG18 | 4000 | 13.75×10-5 | 108.3 | 6.2×107 | 0.050 | 0.025 | 2.3 |
| DC45 | 25 | 0.54 | 83.0 | |||||||||||||
| DC90 | 25 | 0.27 | 331 | |||||||||||||
| BXL-12-10 | 12 | 16 | DC24 | 35 | 1.46 | 16.5 | F | UL3398 | AWG18 | 3600 | 33.75×10-5 | 133.3 | 9.0×107 | 0.070 | 0.030 | 3.4 |
| DC90 | 30 | 0.33 | 271 | |||||||||||||
| BXL-16-10 | 16 | 22 | DC24 | 39 | 1.64 | 14.6 | F | UL3398 | AWG18 | 3000 | 7.35×10-4 | 183.3 | 11.4×107 | 0.100 | 0.035 | 5.4 |
| DC90 | 39 | 0.43 | 207 | |||||||||||||
※초기 토크 특성에 따라 시운전이 필요한 경우가 있습니다 .
※아마추어 흡인 시간, 아마추어 해방 시간은 직류측 스위칭 시의 값입니다.
※교류측 스위칭（반파 정류）시의 아마추어 흡인 시간, 아마추어 해방 시간은 동작 특성 페이지를 참조하십시오.

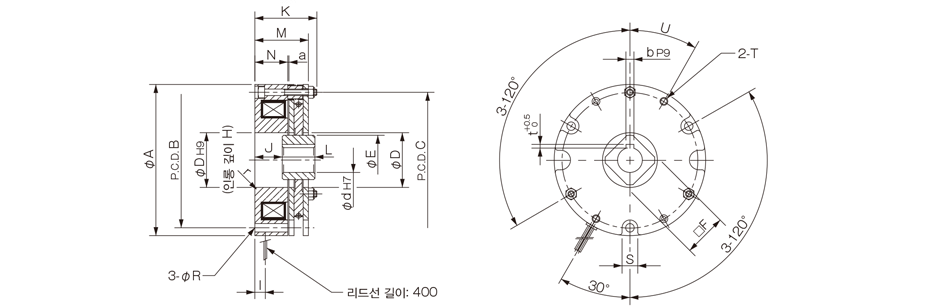

【치수】
단위［mm］
| 사이즈 | A | B | C | D | r | E | F | H | I | J | K | L | M | N | R | S | T | U | a | d | b | t |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 06 | 83 | 73 | 73 | 28 | R1 | 26.5 | 22 | 3 | 10 | 20.5 | 39.5 | 14 | 33.6 | 20 | 4.5 | 9 | 2－M5 | 30゜ | 0.15 | 11 | 4 | 1.5 |
| 08 | 96 | 86 | 86 | 35 | R1 | 32 | 25 | 3 | 12 | 20 | 41 | 17 | 35 | 20.8 | 5.5 | 10.5 | 2－M5 | 30゜ | 0.15 | 14 | 5 | 2 |
| 10 | 116 | 104 | 104 | 42 | R1 | 38 | 30 | 3 | 9.5 | 21 | 47.5 | 25 | 41 | 25.3 | 6.5 | 12.5 | 2－M6 | 30゜ | 0.2 | 19 | 6 | 2.5 |
| 12 | 138 | 124 | 124 | 50 | R1 | 45 | 35 | 4 | 12 | 19 | 49.8 | 30 | 43.5 | 23.3 | 6.5 | 12.5 | 2－M6 | 30゜ | 0.2 | 24 | 8 | 3 |
| 16 | 158 | 142 | 143 | 59 | R1 | 55 | 45 | 4 | 14 | 22.5 | 57.5 | 35 | 51 | 27.7 | 9 | 15.5 | 2－M8 | 40゜ | 0.25 | 28 | 8 | 3 |

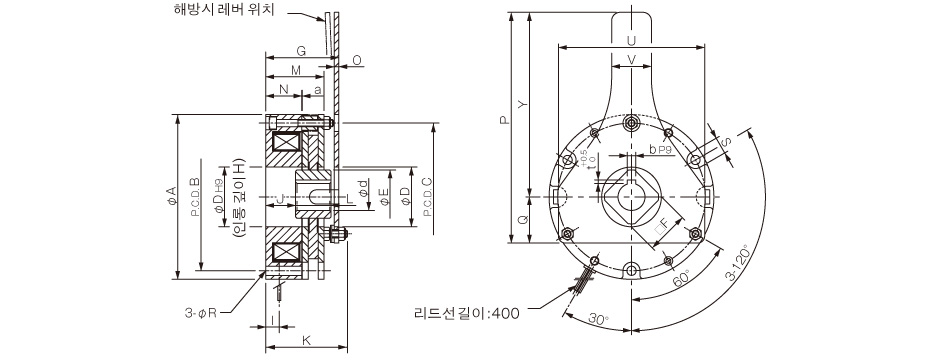

해방 레버 ※수주 생산품
옵션 번호: 12
표준품의 수동 해방 탭 이외에 옵션 대응으로
수동 해방 레버도 구비되어 있습니다 .
해방레 버 가 달 린 브 레 이 크 의 치 수 는 아 래치수표를 참조하십시오 .
한편 , 기타 사양치는표준 사양과 같습니다 .
또한 기타 사양치는문의하시기 바랍니다 .
【치수】
단위[mm]
| 형식 | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P | Q | R | Y | U | V | S | a | d | b | t |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BXL-06-12 | 83 | 73 | 73 | 28 | 26.5 | 22 | 42.4 | 3 | 10 | 20.5 | 49.5 | 14 | 33.7 | 20 | 2.6 | 88 | 24 | 4.5 | 64 | 73 | 16 | 9 | 0.15 | 11 | 4 | 1.5 |
| BXL-08-12 | 96 | 86 | 86 | 35 | 32 | 25 | 44 | 3 | 12 | 20 | 51 | 17 | 35 | 20.8 | 2.9 | 122 | 277 | 5.5 | 95 | 85 | 20 | 10.5 | 0.15 | 14 | 5 | 2 |
| BXL-10-12 | 116 | 104 | 104 | 42 | 38 | 30 | 51.2 | 3 | 9.5 | 21 | 57.5 | 25 | 41 | 25.3 | 3.2 | 162.5 | 32.5 | 6.5 | 130 | 103 | 28 | 12.5 | 0.2 | 19 | 6 | 2.5 |
| BXL-12-12 | 138 | 124 | 124 | 50 | 45 | 35 | 56.4 | 4 | 12 | 19 | 64.8 | 30 | 43.5 | 23.3 | 5 | 200 | 40 | 6.5 | 160 | 121 | 36 | 12.5 | 0.2 | 24 | 8 | 3 |
| BXL-16-12 | 158 | 142 | 143 | 59 | 55 | 45 | 64.9 | 4 | 14 | 22.5 | 72.5 | 35 | 51 | 27.7 | 6 | 230 | 44 | 9 | 186 | 140 | 36 | 15.5 | 0.25 | 28 | 8 | 3 |
정음기구(소음 스프링) ※수주 생산품
옵션 번호: S1

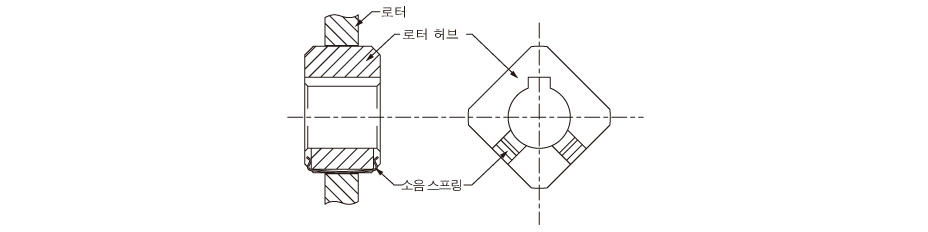

로터와 로터 하부 사이에는 구조상 아래 그림과 같은 아주 작은 백래시가 있습니다. 단상 모터 등의 구동축의 미세진동이 발생하기 쉬운 용도에서는 백래시에 의한 달칵거리는 소리(두드리는 소리)가 발생할 수 있습니다.
로터 하부용 소음 스프링이 달칵거리는 소리를 줄여 줍니다.
정음 기구(흡입음 저감 기구) ※수주 생산품
옵션 번호: S2
브레이크에 통전하면 자기 회로가 형성되어, 자기의 힘으로 아마추어가 스테이터로 흡입됩니다 그때, 아마추어가 스테이터 자극면과 부딪히면서 소리가 납니다. 그 소리를 스테이터 자극부에 충격 흡수재를 넣음으로써 줄일 수 있습니다.
옵션 번호 S2에서는 흡입음 저감 기구에 추가로, 옵션 번호 S1의 소음 스프링을 장비합니다.

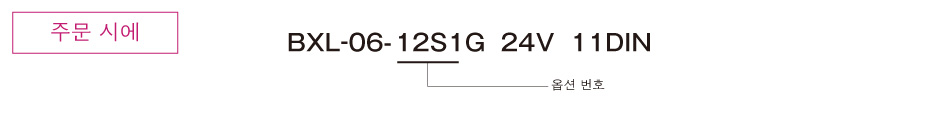

옵션 번호 일람
| 옵션 내용 | 정음 기구 없음 | 소음 스프링 | 소음 스프링 + 흡입음 저감 기구 |
|---|---|---|---|
| 해방 레버 없음 | 10 | 10S1 | 10S2 |
| 해방 레버 부착 | 12 | 12S1 | 12S2 |
※옵션10은 표준 사양입니다.
