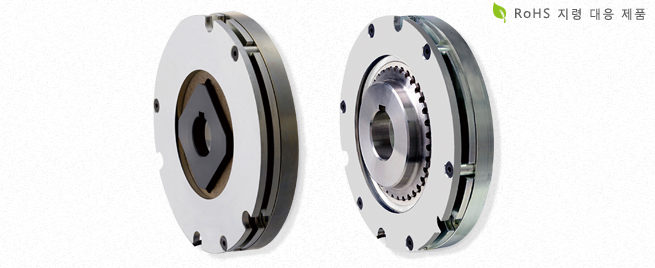

BXR 모델
종래에 비해 2/3(당사비)로 두께를 줄이고 필요 없는 돌기물을 배제했기 때문에 부착 공간절약화가 가능한 유지 및 비상 제동 전용 브레이크입니다. 최대 특징은 철저한 로터 경량화로 공회전 마모를 극적으로 감소시키는 데 성공하였다는 점입니다. 이 경량화에 의한 저관성으로 서보 모터의 응답성을 손상시키지 않고 조립이 가능합니다.
종래에 비해 2/3(당사비)로 두께를 줄이고 필요 없는 돌기물을 배제했기 때문에 부착 공간절약화가 가능한 유지 및 비상 제동 전용 브레이크입니다. 최대 특징은 철저한 로터 경량화로 공회전 마모를 극적으로 감소시키는 데 성공하였다는 점입니다. 이 경량화에 의한 저관성으로 서보 모터의 응답성을 손상시키지 않고 조립이 가능합니다.

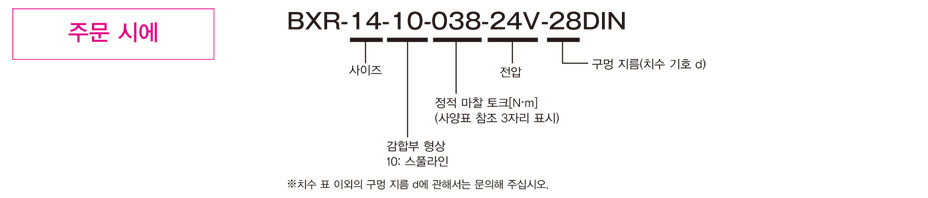

BXR-□-10 각 허브 타입
【사양】
형식 | 사이즈 | 정적 마찰 토크 Ts[N・m] | 코일(at 20℃) | 내열 등급 | 리드선 | 최고 회전 속도[min-1] | 회전부 관성 모멘트 J[kg・m2] | 허용 제동 작업 Ebaℓ[J] | 총 제동 작업 ET[J] | 아마추어 흡인 시간ta[s] | 아마추어 해방 시간tar[s] | 백래시[°] | 질량〔kg〕 | ||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
전압[V] | 용량[W] | 전류[A] | 저항[Ω] | UL 스타일 | 크기 | ||||||||||||
BXR-06-10-005 | 6 | 5 | 24 | 17.6 | 0.73 | 32.7 | F | UL1333 | AWG20 | 5000 | 2.35×10-5 | 500 | 2.0×105 | 0.05 | 0.02 | 1.2 | 0.9 |
BXR-08-10-012 | 8 | 12 | 24 | 19.4 | 0.81 | 29.7 | F | UL1333 | AWG20 | 5000 | 3.45×10-5 | 800 | 2.0×105 | 0.08 | 0.02 | 1.2 | 1.2 |
BXR-10-10-016 | 10 | 16 | 24 | 21.5 | 0.9 | 26.8 | F | UL1333 | AWG20 | 5000 | 1.12×10-4 | 1500 | 2.2×106 | 0.11 | 0.05 | 0.9 | 1.3 |
BXR-12-10-030 | 12 | 30 | 24 | 23.7 | 0.99 | 24.3 | F | UL1333 | AWG20 | 5000 | 1.88×10-4 | 1500 | 2.5×106 | 0.12 | 0.03 | 0.8 | 2.3 |
BXR-14-10-038 | 14 | 38 | 24 | 31 | 1.29 | 18.6 | F | UL1333 | AWG20 | 3600 | 4.22×10-4 | 1800 | 3.0×106 | 0.12 | 0.03 | 0.5 | 3 |
BXR-16-10-055 | 16 | 55 | 24 | 19 | 0.79 | 30.3 | F | UL1333 | AWG20 | 3600 | 7.10×10-4 | 2000 | 3.0×106 | 0.22 | 0.1 | 0.5 | 3.6 |
※아마추어 흡인 시간, 아마추어 해방 시간은 직류측 스위칭 시의 값입니다.
※백래시 는 [ 로터・로터 허브 사이 ] 의 값입니다.

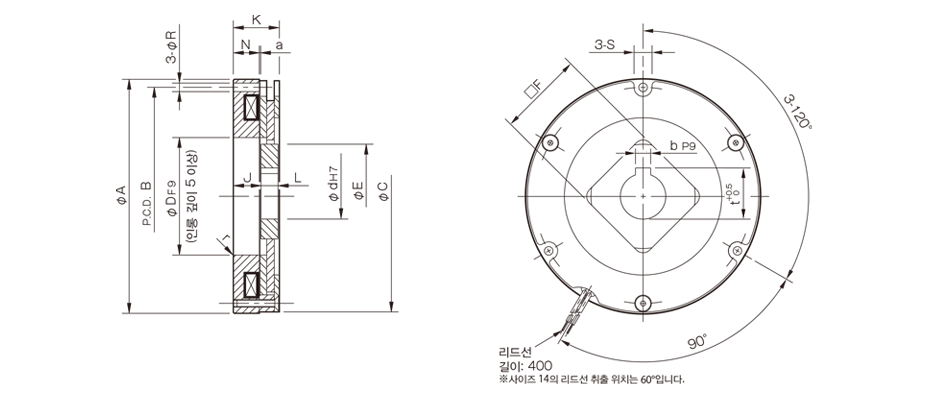

【치수】
사이즈 | 지름 방향 치수 | 축 방향 치수 | 구멍 치수 | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
A | B | C | D | r | E | F | R | S | J | L | N | K | a | d | b | t | d max | |
06 | 83.5 | 76 | 82 | 47 | R0.5 | 42 | 35 | 4.5 | 9 | 17 | 7 | 14.7 | 25.0 | 0.10 | 20 | 6 | 22.5 | 25 |
08 | 93.5 | 85 | 92 | 49 | R0.5 | 42 | 35 | 4.5 | 10 | 19 | 7 | 15.7 | 27.0 | 0.10 | 20 | 6 | 22.5 | 25 |
10 | 123.5 | 115 | 122 | 62 | R0.5 | 55 | 45 | 4.5 | 9.5 | 14.6 | 9 | 13.7 | 24.3 | 0.10 | 24 | 8 | 27 | 28 |
12 | 137.5 | 130 | 136 | 65 | R1 | 62 | 50 | 4.5 | 12 | 15.4 | 9 | 12.5 | 25.0 | 0.15 | 24 | 8 | 27 | 30 |
14 | 167.5 | 158 | 166 | 80 | R1 | 74 | 60 | 5.5 | 12 | 16 | 9 | 12.0 | 25.0 | 0.15 | 28 | 8 | 31 | 38 |
16 | 185 | 175 | 184 | 100 | R1 | 86 | 65 | 5.5 | 12.5 | 21.3 | 11.5 | 19.4 | 32.8 | 0.20 | 28 | 8 | 31 | 45 |

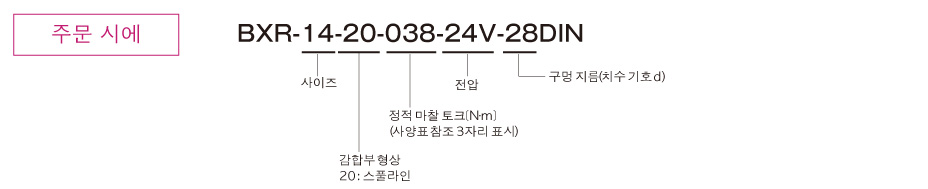

BXR-□-20 스플라인 허브
【사양】
형식 | 사이즈 | 정적 마찰 토크 Ts[N・m] | 코일(at 20℃) | 내열 등급 | 리드선 | 최고 회전 속도[min-1] | 회전부 관성 모멘트 J[kg・m2] | 허용 제동 작업 Ebaℓ[J] | 총 제동 작업 ET[J] | 아마추어 흡인 시간ta[s] | 아마추어 해방 시간tar[s] | 백래시[°] | 질량〔kg〕 | ||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
전압[V] | 용량[W] | 전류[A] | 저항[Ω] | UL 스타일 | 크기 | ||||||||||||
BXR-06-20-005 | 06 | 5 | 24 | 17.6 | 0.73 | 32.7 | F | UL1333 | AWG20 | 5000 | 3.39×10-5 | 500 | 2.0×105 | 0.05 | 0.02 | 0.5 | 1.1 |
BXR-08-20-012 | 08 | 12 | 24 | 19.4 | 0.81 | 29.7 | F | UL1333 | AWG20 | 5000 | 7.56×10-5 | 800 | 2.0×105 | 0.08 | 0.02 | 0.4 | 1.4 |
BXR-10-20-016 | 10 | 16 | 24 | 21.5 | 0.9 | 26.8 | F | UL1333 | AWG20 | 5000 | 3.02×10-4 | 1500 | 2.2×106 | 0.11 | 0.05 | 0.3 | 1.6 |
BXR-12-20-030 | 12 | 30 | 24 | 23.7 | 0.99 | 24.3 | F | UL1333 | AWG20 | 5000 | 4.77×10-4 | 1500 | 2.5×106 | 0.12 | 0.03 | 0.3 | 2.6 |
BXR-14-20-038 | 14 | 38 | 24 | 31.0 | 1.29 | 18.6 | F | UL1333 | AWG20 | 3600 | 11.3×10-4 | 1800 | 3.0×106 | 0.12 | 0.03 | 0.2 | 3.5 |
BXR-16-20-055 | 16 | 55 | 24 | 19.0 | 0.79 | 30.3 | F | UL1333 | AWG20 | 3600 | 19.1×10-4 | 2000 | 3.0×106 | 0.22 | 0.10 | 0.2 | 4.1 |
※아마추어 흡인 시간, 아마추어 해방 시간은 직류측 스위칭 시의 값입니다.
※백래시는 ' 로터・로터 허브 간 ' 의 값입니다.

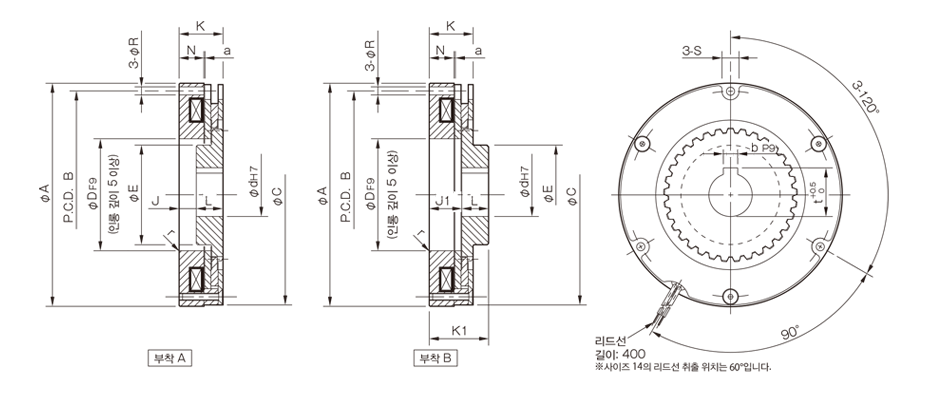

【치수】
사이즈 | 지름 방향 치수 | 축 방향 치수 | 구멍 지름 | ||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
A | B | C | D | r | E | R | S | J | J1 | L | N | K | K1 | a | d | b | t | d max | |
06 | 83.5 | 76 | 82 | 47 | R0.5 | 36 | 4.5 | 9 | 10.5 | 18 | 12.5 | 14.7 | 25.0 | 30.5 | 0.10 | 20 | 6 | 22.5 | 25 |
08 | 93.5 | 85 | 92 | 49 | R0.5 | 42 | 4.5 | 10 | 11.5 | 20 | 13.5 | 15.7 | 27.0 | 33.5 | 0.10 | 20 | 6 | 22.5 | 30 |
10 | 123.5 | 115 | 122 | 62 | R0.5 | 56 | 4.5 | 9.5 | 9 | 18 | 15 | 13.7 | 24.3 | 33 | 0.10 | 24 | 8 | 27 | 40 |
12 | 137.5 | 130 | 136 | 65 | R1 | 61 | 4.5 | 12 | 8.7 | 17.7 | 15 | 12.5 | 25.0 | 32.7 | 0.15 | 24 | 8 | 27 | 45 |
14 | 167.5 | 158 | 166 | 80 | R1 | 75 | 5.5 | 12 | 7.2 | 17.2 | 16 | 12.0 | 25.0 | 33.2 | 0.15 | 28 | 8 | 31 | 55 |
16 | 185 | 175 | 184 | 100 | R1 | 82 | 5.5 | 12.5 | 13.6 | 24.6 | 18 | 19.4 | 32.8 | 42.6 | 0.20 | 28 | 8 | 31 | 65 |
