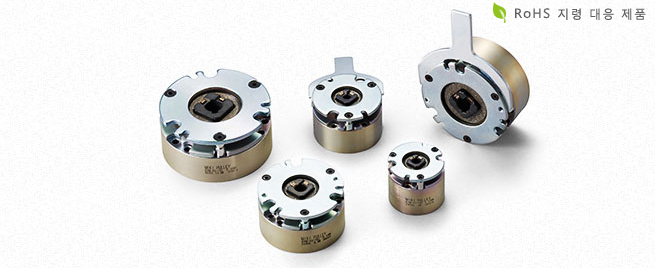

BXW모델

동일 규격으로 3 타입의 부하 토크 배리에이션과 소형 서보 모터의 □ 40・□ 60・□ 80용으로 사양 및 치수를 맞춘 1 타입을 더하여 총 4 타입을 제공합니다. 용도와 라이프 사이클에서 최적의 선정이 가능합니다. 어떤 타입이든 사용 초기부터 토크가 정격치를 만족하므로 고객이 시운전을 할 필요가 없습니다.

PDF・CAD데이터 다운로드는 여기로

BXW(L・H・S)
BXW(R)
- 【사양】
- 【치수】

BXW(L・H・S)

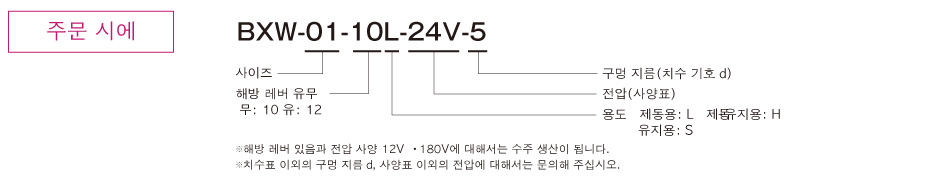

【사양】BXW-□-□L（제동용）

형식	사이즈	정적 마찰 토크 Ts［N・m］	코일（at 20℃）				내열 등급	리드선		최고 회전 속도［min^-1］	회전부 관성 모멘트J［kg・m²］	허용 제동 일률 Pba ℓ［W］	총 제동 작업 ET［J］	아마추어 흡인 시간ta［s］	아마추어 해방 시간tar［s］	질량［kg］
형식	사이즈	정적 마찰 토크 Ts［N・m］	전압［V］	용량［W］	전류［A］	저항［Ω］	내열 등급	UL 스타일	크기	최고 회전 속도［min^-1］	회전부 관성 모멘트J［kg・m²］	허용 제동 일률 Pba ℓ［W］	총 제동 작업 ET［J］	아마추어 흡인 시간ta［s］	아마추어 해방 시간tar［s］	질량［kg］
BXW-01-10L	01	0.12	12	5.0	0.417	28.8	F	UL3398	AWG26	5000	0.6×10^-6	2.5	1.5×10⁶	0.008	0.015	0.2
			24	5.0	0.208	115	F
			45	5.0	0.111	405	F
			90	5.0	0.056	1622	F
			180	5.0	0.028	6486	F
BXW-02-10L	02	0.25	12	6.6	0.550	21.8	F	UL3398	AWG26	5000	1.9×10^-6	5.0	3.0×10⁶	0.008	0.015	0.3
			24	6.6	0.275	87.3	F
			45	6.6	0.147	307	F
			90	6.6	0.073	1228	F
			180	6.6	0.037	4912	F
BXW-02-12L	02	0.25	12	6.6	0.550	21.8	F	UL3398	AWG26	5000	1.9×10^-6	5.0	3.0×10⁶	0.008	0.015	0.3
			24	6.6	0.275	87.3	F
			45	6.6	0.147	307	F
			90	6.6	0.073	1228	F
			180	6.6	0.037	4912	F
BXW-03-10L	03	0.50	12	9.0	0.750	16.0	F	UL3398	AWG26	5000	3.8×10^-6	10.0	4.5×10⁶	0.025	0.025	0.4
			24	9.0	0.375	64.0	F
			45	8.2	0.182	247	F
			90	8.2	0.091	988	F
			180	8.2	0.046	3954	F
BXW-03-12L	03	0.50	12	9.0	0.750	16.0	F	UL3398	AWG26	5000	3.8×10^-6	10.0	4.5×10⁶	0.025	0.025	0.4
			24	9.0	0.375	64.0	F
			45	8.2	0.182	247	F
			90	8.2	0.091	988	F
			180	8.2	0.046	3954	F
BXW-04-10L	04	1.00	12	11.5	0.958	12.5	F	UL3398	AWG22	5000	12.0×10^-6	20.0	7.0×10⁶	0.030	0.030	0.6
			24	11.5	0.479	50.1	F
			45	10.0	0.222	203	F
			90	10.0	0.111	810	F
			180	10.0	0.056	3241	F
BXW-04-12L	04	1.00	12	11.5	0.958	12.5	F	UL3398	AWG22	5000	12.0×10^-6	20.0	7.0×10⁶	0.030	0.030	0.6
			24	11.5	0.479	50.1	F
			45	10.0	0.222	203	F
			90	10.0	0.111	810	F
			180	10.0	0.056	3241	F
BXW-05-10L	05	2.00	12	13.0	1.083	11.1	F	UL3398	AWG22	5000	23.0×10^-6	30.0	12.0×10⁶	0.035	0.035	0.8
			24	13.0	0.542	44.3	F
			45	13.0	0.289	156	F
			90	13.0	0.144	623	F
			180	13.0	0.072	2492	F
BXW-05-12L	05	2.00	12	13.0	1.083	11.1	F	UL3398	AWG22	5000	23.0×10^-6	30.0	12.0×10⁶	0.035	0.035	0.8
			24	13.0	0.542	44.3	F
			45	13.0	0.289	156	F
			90	13.0	0.144	623	F
			180	13.0	0.072	2492	F

※초기 토크 특성에 따라 시운전이 필요한 경우가 있습니다 .

【사양】BXW-□-□H（유지용）

형식	사이즈	정적 마찰 토크 Ts［N・m］	코일（at 20℃）				내열 등급	리드선		최고 회전 속도［min^-1］	회전부 관성 모멘트J［kg・m²］	허용 제동 일률 Pba ℓ［W］	총 제동 작업 ET［J］	아마추어 흡인 시간ta［s］	아마추어 해방 시간tar［s］	질량［kg］
형식	사이즈	정적 마찰 토크 Ts［N・m］	전압［V］	용량［W］	전류［A］	저항［Ω］	내열 등급	UL 스타일	크기	최고 회전 속도［min^-1］	회전부 관성 모멘트J［kg・m²］	허용 제동 일률 Pba ℓ［W］	총 제동 작업 ET［J］	아마추어 흡인 시간ta［s］	아마추어 해방 시간tar［s］	질량［kg］
BXW-01-10H	01	0.24	12	5.0	0.417	28.8	F	UL3398	AWG26	5000	0.6×10^-6	0.5	0.2×10⁶	0.010	0.010	0.2
			24	5.0	0.208	115	F
			45	5.0	0.111	405	F
			90	5.0	0.056	1622	F
			180	5.0	0.028	6486	F
BXW-02-10H	02	0.50	12	6.6	0.550	21.8	F	UL3398	AWG26	5000	1.9×10^-6	1.0	0.3×10⁶	0.010	0.010	0.3
			24	6.6	0.275	87.3	F
			45	6.6	0.147	307	F
			90	6.6	0.073	1228	F
			180	6.6	0.037	4912	F
BXW-02-12H	02	0.50	12	6.6	0.550	21.8	F	UL3398	AWG26	5000	1.9×10^-6	1.0	0.3×10⁶	0.010	0.010	0.3
			24	6.6	0.275	87.3	F
			45	6.6	0.147	307	F
			90	6.6	0.073	1228	F
			180	6.6	0.037	4912	F
BXW-03-10H	03	1.00	12	9.0	0.750	16.0	F	UL3398	AWG26	5000	3.8×10^-6	2.0	0.5×10⁶	0.035	0.020	0.4
			24	9.0	0.375	64.0	F
			45	8.2	0.182	247	F
			90	8.2	0.091	988	F
			180	8.2	0.046	3954	F
BXW-03-12H	03	1.00	12	9.0	0.750	16.0	F	UL3398	AWG26	5000	3.8×10^-6	2.0	0.5×10⁶	0.035	0.020	0.4
			24	9.0	0.375	64.0	F
			45	8.2	0.182	247	F
			90	8.2	0.091	988	F
			180	8.2	0.046	3954	F
BXW-04-10H	04	2.00	12	11.5	0.958	12.5	F	UL3398	AWG22	5000	12.0×10^-6	4.0	1.0×10⁶	0.040	0.025	0.6
			24	11.5	0.479	50.1	F
			45	10.0	0.222	203	F
			90	10.0	0.111	810	F
			180	10.0	0.056	3241	F
BXW-04-12H	04	2.00	12	11.5	0.958	12.5	F	UL3398	AWG22	5000	12.0×10^-6	4.0	1.0×10⁶	0.040	0.025	0.6
			24	11.5	0.479	50.1	F
			45	10.0	0.222	203	F
			90	10.0	0.111	810	F
			180	10.0	0.056	3241	F
BXW-05-10H	05	4.00	12	13.0	1.083	11.1	F	UL3398	AWG22	5000	23.0×10^-6	6.0	2.0×10⁶	0.045	0.030	0.8
			24	13.0	0.542	44.3	F
			45	13.0	0.289	156	F
			90	13.0	0.144	623	F
			180	13.0	0.072	2492	F
BXW-05-12H	05	4.00	12	13.0	1.083	11.1	F	UL3398	AWG22	5000	23.0×10^-6	6.0	2.0×10⁶	0.045	0.030	0.8
			24	13.0	0.542	44.3	F
			45	13.0	0.289	156	F
			90	13.0	0.144	623	F
			180	13.0	0.072	2492	F

※아마추어 흡인 시간, 아마추어 해방 시간은 직류측 스위칭 시의 값입니다.

【사양】BXW-□-□S（유지 전용）

형식	사이즈	정적 마찰 토크 Ts［N・m］	코일（at 20℃）				내열 등급	리드선		최고 회전 속도［min^-1］	회전부 관성 모멘트J［kg・m²］	허용 제동 일률 Pba ℓ［W］	총 제동 작업 ET［J］	아마추어 흡인 시간ta［s］	아마추어 해방 시간tar［s］	질량［kg］
형식	사이즈	정적 마찰 토크 Ts［N・m］	전압［V］	용량［W］	전류［A］	저항［Ω］	내열 등급	UL 스타일	크기	최고 회전 속도［min^-1］	회전부 관성 모멘트J［kg・m²］	허용 제동 일률 Pba ℓ［W］	총 제동 작업 ET［J］	아마추어 흡인 시간ta［s］	아마추어 해방 시간tar［s］	질량［kg］
BXW-01-10S	01	0.36	24	5.0	0.208	115	F	UL3398	AWG26	5000	0.6×10－6	－	－	0.025	0.010	0.2
BXW-02-10S	02	0.75	24	6.6	0.275	87.3	F	UL3398	AWG26	5000	1.9×10^-6	－	－	0.030	0.010	0.3
BXW-02-12S	02	0.75	24	6.6	0.275	87.3	F	UL3398	AWG26	5000	1.9×10^-6	－	－	0.030	0.010	0.3
BXW-03-10S	03	1.50	24	9.0	0.375	64.0	F	UL3398	AWG26	5000	3.8×10^-6	－	－	0.035	0.020	0.4
BXW-03-12S	03	1.50	24	9.0	0.375	64.0	F	UL3398	AWG26	5000	3.8×10^-6	－	－	0.035	0.020	0.4
BXW-04-10S	04	2.60	24	11.5	0.479	50.1	F	UL3398	AWG22	5000	12.0×10^-6	－	－	0.040	0.025	0.6
BXW-04-12S	04	2.60	24	11.5	0.479	50.1	F	UL3398	AWG22	5000	12.0×10^-6	－	－	0.040	0.025	0.6
BXW-05-10S	05	5.20	24	13.0	0.542	44.3	F	UL3398	AWG22	5000	23.0×10^-6	－	－	0.045	0.030	0.8
BXW-05-12S	05	5.20	24	13.0	0.542	44.3	F	UL3398	AWG22	5000	23.0×10^-6	－	－	0.045	0.030	0.8

※아마추어 흡인 시간, 아마추어 해방 시간은 직류측 스위칭 시의 값입니다.

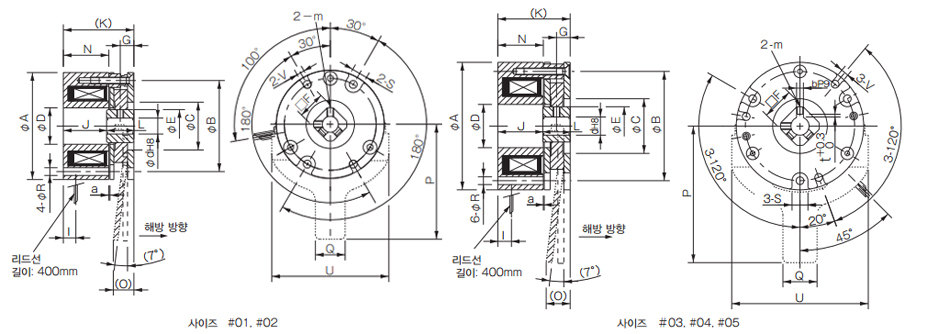

【치수】

단위［mm］

사이즈	지름 방향 치수															축 방향 치수							축 구멍 치수
사이즈	A	B	C	D	E	S	V	R	F	m	O	P	Q	U	G	I	J	K	L	N	a	d	b	t
01	37	32	18	13.5	12.0	6	3	3	10	M3	－	－	－	－	4.5	5.0	22.5	31.5	9	22.5	0.10	5	－	－
01	37	32	18	13.5	12.0	6	3	3	10	M3	－	－	－	－	4.5	5.0	22.5	31.5	9	22.5	0.10	6	－	－
02	47	40	21	16.0	14.5	7	3.4	3.4	12	M3	9(10.2)	50	13	51	6.0	5.5	19.2	31.2	12	20.0	0.10	6	－	－
02	47	40	21	16.0	14.5	7	3.4	3.4	12	M3	9(10.2)	50	13	51	6.0	5.5	19.2	31.2	12	20.0	0.10	7	－	－
03	56	48	24	19.0	17.0	7	3.4	3.4	14	M3	11(11.7)	60	15	60	6.0	6.0	19.9	31.9	12	20.0	0.15	8	－	－
04	65	58	35	24.0	22.0	7	3.4	3.4	18	M4	12(12.5)	70	15	70	7.0	7.0	19.9	33.9	14	21.0	0.15	10	3	1.2
05	75	66	36	28.0	26.5	9	4.5	4.5	22	M4	14(14.5)	80	20	80	7.0	7.0	22.1	36.1	14	21.5	0.15	12	4	1.5

※사이즈 #01 에는 해방 레버가 있는 옵션이 없습니다.

※ ( ) 안의 치수는 BXW- □ - □ S 인 경우의 값입니다 .

BXW(R)

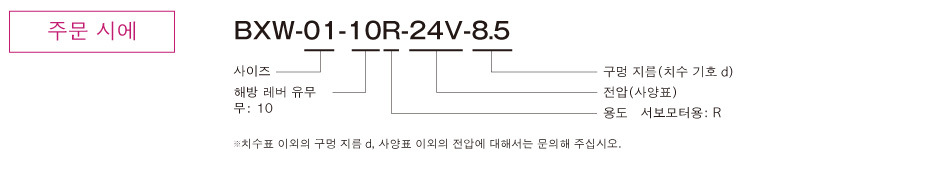

【사양】

형식	사이즈	정적 마찰 토크 Ts［N・m］	코일（at 20℃）				내열 등급	리드선		최고 회전 속도［min^-1］	회전부 관성 모멘트 J［kg・m²］	허용 제동 작업 Ebaℓ［J］	총 제동 작업 ET［J］	아마추어 흡인 시간ta［s］	아마추어 해방 시간tar［s］	질량［kg］
형식	사이즈	정적 마찰 토크 Ts［N・m］	전압［V］	용량［W］	전류［A］	저항［Ω］	내열 등급	UL 스타일	크기	최고 회전 속도［min^-1］	회전부 관성 모멘트 J［kg・m²］	허용 제동 작업 Ebaℓ［J］	총 제동 작업 ET［J］	아마추어 흡인 시간ta［s］	아마추어 해방 시간tar［s］	질량［kg］
BXW-01-10R	01	0.3	24	6.1	0.254	94.4	F	UL3398	AWG26	6000	1.36×10^-7	15	3000	0.035	0.020	0.1
BXW-03-10R	03	1.3	24	7.2	0.300	80.0	F	UL3398	AWG22	6000	1.17×10^-6	87	17000	0.050	0.020	0.3
BXW-05-10R	05	2.5	24	8.0	0.333	72.0	F	UL3398	AWG22	6000	3.68×10^-6	200	40000	0.060	0.020	0.5

※아마추어 흡인 시간, 아마추어 해방 시간은 직류측 스위칭 시의 값입니다.

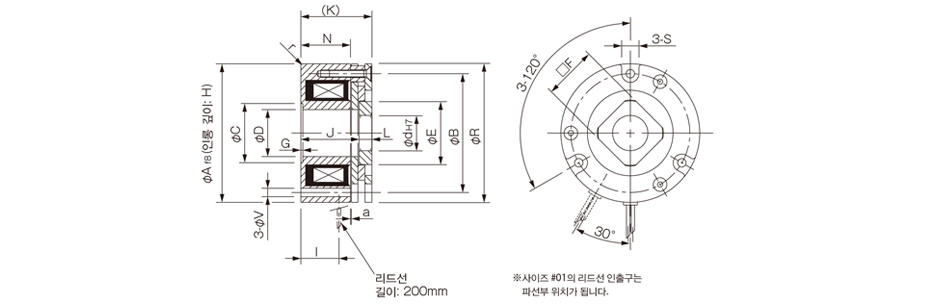

【치수】

단위［mm］

사이즈	지름 방향 치수										축 방향 치수								축 구멍 치수
사이즈	A	r	B	C	D	E	S	V	R	F	G	H	I	J	K	L	N	a	d	d max
01	33	R0.5	26.5	16	9	14	7	3.4	32.5	12	0.2	4	19	25.5～26	30	4	22.8	0.1	8.5	8.5
03	48	R1	42	26	14	23	8	3.4	47.5	19	0.2	4	18	25.5～26	30	4	22.6	0.1	11	15
05	64	R1	56	28	22	31	8	4.5	63.5	25	0.2	4	16	25～25.5	30	4.5	21.3	0.1	16	20

※상기 표준 구멍 지름 이외의 구멍 지름도 가능합니다. d max 는 둥근 축에서의 최대 구멍 지름을 나타냅니다.

※둥근 구멍 이외의 키 가공 등도 대응 가능합니다. 상세한 내용은 문의하십시오.

※여타 BXW 모델과는 치수 , 부착 등의 호환성이 없습니다.

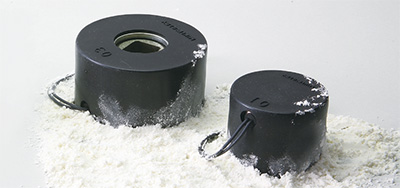

더스트 커버

옵션으로 더스트 커버를 마련. 이물질 진입을 막고 악환경에서도 사용할 수 있게 되었습니다.
더스트 커버는 완전히 커버할 수 있는 축 관통용 구멍 가공이 없는 타입과, 브레이크를 축이 관통한 상태에서 설치할 수 있는 축 관통용 구멍을 가공할 수 있는 2종류가 있습니다. 게다가 브레이크 설치가 플레이트 설치, 스테이터 설치에 따라 리드선 취출용 구멍 위치를 선택할 수 있습니다.

【사양】

재질	EPDM (에틸렌 프로필렌 고무)
온도 범위	－40℃ ～ 140℃
외관 색깔	검정
적용 브레이크 모델	BXW 모델　L타입, H타입, S타입
적용 브레이크 사이즈	＃01, ＃02, ＃03, ＃04, ＃05
적용 사양 전압	DC12V, 24V, 45V, 90V, 180V

※ 온도 범위는 먼지 커버 소재에 대한 것으로, BXW 모델의 사용 환경 온도는 -10℃ ~ 40 ℃입니다.

※ BXW 모델의 해방 레버가 있는 타입과 BXW 모델의 R 타입에는 장착할 수 없습니다.

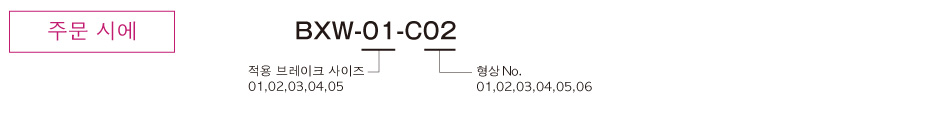

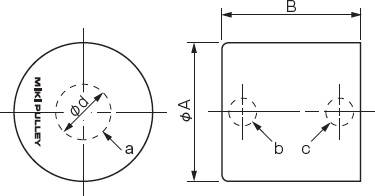

【치수】

형상 No	a	b	c
01	×	×	×
02	×	×	○
03	×	○	×
04	○	×	×
05	○	×	○
06	○	○	×

단위[mm]

형식	φA	B	φd
BXW-01-C □	41	33	16
BXW-02-C □	51	33	21
BXW-03-C □	60	33.5	24
BXW-04-C □	69	35.5	30
BXW-05-C □	79	37.5	30

※그림 기호 a는 축 관통 구멍 가공, b는 플레이트 부착 시 리드선 취출용 구멍 가공, c는 스테이터 설치 시 리드선 취출용 구멍 가공의 유무를 나타냅니다.

※ 형상 No.01과 04은 별도 리드선 취출 구멍 가공이 필요합니다.
