SFC 모델

클램프 허브에 경량, 고강도의 고력 알루미늄 합금을 채용한 판 스프링 타입의 커플링으로, 비틀림 강성이 높고 응답성이 뛰어납니다. 고강성 싱글 엘레멘트 타입과 스페이서를 통해 엘레멘트를 더블 배치하여 유연성을 갖춘 더블 엘레멘트 타입을 제공합니다. 모두 축지름 연동형의 허브 바깥지름으로 만들어, 관성 모멘트의 저감을 실현하였습니다.

PDF・CAD데이터 다운로드는 여기로

초저관성

클램프 허브의 바깥지름 형상을 채용할 구멍 지름에 연동시키고, 작은 구멍 지름의 경우는 바깥지름도 작게 하여 필요 최소한의 관성으로 억제함으로써 고가속 운전에도 매우 적합합니다. 채용할 구멍 지름의 조합에 따라 세 가지 패턴의 형상 타입이 있습니다.

간단, 확실, 노 백래시

축과의 체결은 클램프 방식을 채용하고 있기 때문에, 좌우 1개씩 볼트를 조이기만 하면 설치가 완료됩니다. 클램프 허브는 진동 및 충격에 강하고, 확실한 체결이 가능하며, 동력 전달은 모두 마찰 결합으로 이루어지기 때문에 백래시도 없습니다. 커플링의 양쪽 클램프 허브는 전용 지그로 중심을 맞춰 동심도를 확보하고 있습니다.

테이퍼 축 대응

서보 모터의 테이퍼 축에 옵션인 테이퍼 어댑터를 부착함으로써 클램프 허브에 의한 체결이 가능합니다.

전체길이 지정 대응(SFC DA2 타입)

필요한 축간 거리에 맞추기 위해 전체길이를 지정할 수 있습니다.

클린룸 대응

클린 세정·조립(ISO 클래스 6), 클린 곤포를 실시한 간이 클린 대응입니다. 방지 효과 향상을 위해, 본체 표면 처리의 변경과 볼트의 스테인리스화나 무전해 니켈 도금 처리를 실시하고 있습니다. 또한 축력 확보를 위한 클램프 볼트용 그리스는 저발진 그리스와 불소 그리스의 2종류 중에서 선택할 수 있습니다.

라인업

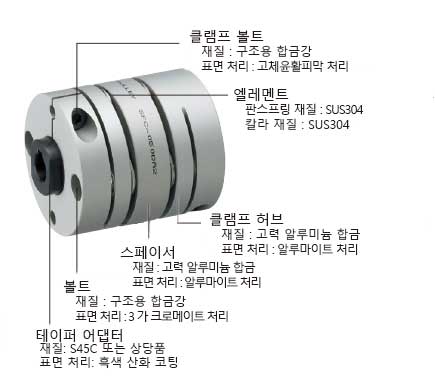

구조와 재질

SFC-□SA2

SFC-□DA2

SFC-□SA2 (BC)

SFC-□DA2 (BC)

SFC-□SA2 (CC/CF)

SFC-□DA2 (CC/CF)

SFC-□SA2 타입
SFC-□DA2 타입

SFC-□SA2 타입

【사양】

형식	형상 TYPE	허용 토크 [N･m]	허용 오차			최고 회전 속도 [min^-1]	비틀림 스프링 정수 [N･m/rad]	비틀림 스프링 정수 [N/mm]	관성 모멘트 [kg･m²]	질량[kg]
형식	형상 TYPE	허용 토크 [N･m]	편심［mm］	편각［゜］	축 방향［mm］	최고 회전 속도 [min^-1]	비틀림 스프링 정수 [N･m/rad]	비틀림 스프링 정수 [N/mm]	관성 모멘트 [kg･m²]	질량[kg]
SFC-002SA2	C	0.25	0.01	0.5	±0.04	10000	190	34	0.06×10^-6	0.003
SFC-005SA2	C	0.6	0.02	0.5	±0.05	10000	500	140	0.26×10^-6	0.007
SFC-010SA2	C	1	0.02	1	±0.1	10000	1400	140	0.58×10^-6	0.011
SFC-020SA2	C	2	0.02	1	±0.15	10000	3700	64	2.39×10^-6	0.025
SFC-025SA2	C	4	0.02	1	±0.19	10000	5600	60	3.67×10^-6	0.029
SFC-030SA2	A	5	0.02	1	±0.2	10000	8000	64	4.07×10^-6	0.034
	B								6.09×10^-6	0.041
	C								8.20×10^-6	0.049
SFC-035SA2	C	10	0.02	1	±0.25	10000	18000	112	18.44×10^-6	0.082
SFC-040SA2	A	12	0.02	1	±0.3	10000	20000	80	16.71×10^-6	0.077
	B								22.55×10^-6	0.085
	C								29.25×10^-6	0.100
SFC-050SA2	A	25	0.02	1	±0.4	10000	32000	48	55.71×10^-6	0.159
	B								76.26×10^-6	0.177
	C								99.03×10^-6	0.206
SFC-055SA2	C	40	0.02	1	±0.42	10000	50000	43	188.0×10^-6	0.314
SFC-060SA2	A	60	0.02	1	±0.45	10000	70000	76.4	145.9×10^-6	0.283
	B								205.0×10^-6	0.326
	C								268.6×10^-6	0.385
SFC-080SA2	C	100	0.02	1	±0.55	10000	140000	128	710.6×10^-6	0.708
SFC-090SA2	C	180	0.02	1	±0.65	10000	100000	108	1236×10^-6	0.946
SFC-100SA2	C	250	0.02	1	±0.74	10000	120000	111	1891×10^-6	1.202

※형상 TYPE(A·B·C) 은 채용하실 구멍 지름의 조합에 의해 자동으로 결정하므로 지시하실 수는 없습니다 .

※축 체결 부분의 유지력에 의해 허용 토크가 제한을 받을 경우가 있으므로 "표준 구멍 지름 "으로 확인하십시오.

※최고 회전 속도는 동적 균형을 고려하지 않았습니다 .

※비틀림 스프링 정수의 값은 엘레멘트 부분만의 실제 측정치입니다 .

※관성 모멘트 및 질량은 최대 구멍 지름일 때의 값입니다 .

【치수】

형식	형상TYPE	d1[mm]		d2[mm]		D[mm]	DB[mm]	N[mm]	Ｌ[mm]	LF[mm]	S[mm]	A1[mm]	A2[mm]	C[mm]	K[mm]	M 수량-호칭	조임토크[N･m]
형식	형상TYPE	최소	최대	최소	최대	D[mm]	DB[mm]	N[mm]	Ｌ[mm]	LF[mm]	S[mm]	A1[mm]	A2[mm]	C[mm]	K[mm]	M 수량-호칭	조임토크[N･m]
SFC-002SA2	Ｃ	3	5	3	5	12	12.4	─	12.35	5.9	0.55	─	3.7	1.9	5.6	1-M1.6	0.23～0.28
SFC-005SA2	C	3	6	3	6	16	─	─	16.7	7.85	1	─	4.8	2.5	6.5	1-M2	0.4～0.5
SFC-010SA2	C	3	8	3	8	19	─	─	19.35	9.15	1.05	─	5.8(6)	3.15	8.5	1-M2.5(M2)	1.0～1.1(0.4~0.5)
SFC-020SA2	C	4	10	4	11	26	─	─	23.15	10.75	1.65	─	9.5	3.3	10.6	1-M2.5	1.0～1.1
SFC-025SA2	C	5	14	5	14	29	─	─	23.4	10.75	1.9	─	11	3.3	14.5	1-M2.5	1.0～1.1
SFC-030SA2	A	5	10	5	10	34	─	21.6	27.3	12.4	2.5	8	─	3.75	14.5	1-M3	1.5～1.9
	B	5	10	10 초과	16			21.6				8	12.5
	C	10 초과	14	10 초과	16			─				─	12.5
SFC-035SA2	C	6	16	6	19	39	─	─	34	15.5	3	─	14	4.5	17	1-M4	3.4～4.1
SFC-040SA2	A	8	15	8	15	44	─	29.6	34	15.5	3	11	─	4.5	19.5	1-M4	3.4～4.1
	B	8	15	15 초과	24			29.6				11	17
	C	15 초과	19	15 초과	24			─				─	17
SFC-050SA2	A	8	19	8	19	56	─	38	43.4	20.5	2.4	14.5	─	6	26	1-M5	7.0～8.5
	B	8	19	19 초과	30			38				14.5	22
	C	19 초과	25	19 초과	30			─				─	22
SFC-055SA2	C	10	30	10	30	63	─	─	50.6	24	2.6	─	23	7.75	31	1-M6	14～15
SFC-060SA2	A	11	24	11	24	68	─	46	53.6	25.2	3.2	17.5	─	7.75	31	1-M6	14～15
	B	11	24	24 초과	35			46				17.5	26.5
	C	24 초과	30	24 초과	35			─				─	26.5
SFC-080SA2	C	18	35	18	40	82	─	─	68	30	8	─	28	9	38	1-M8	27～30
SFC-090SA2	C	25	40	25	45	94	─	─	68.3	30	8.3	─	34	9	42	1-M8	27～30
SFC-100SA2	C	32	45	32	45	104	─	─	69.8	30	9.8	─	39	9	48	1-M8	27～30

※형상 TYPE(A·B·C) 은 채용하실 구멍 지름의 조합에 의해 자동으로 결정하므로 지시하실 수는 없습니다 .

※φDB 치수는 허브 바깥지름보다 클램프 볼트 머리가 나와 있는 경우의 치수입니다 .

※ K 치수는 엘레멘트 안지름의 치수입니다 . 이 값을 넘는 d2 치수의 경우 , d2 측 허브에 축은 LF 치수까지만 삽입할 수 있습니다 .

※클램프 볼트 M 의 호칭은 수량 - 나사의 호칭이며 , 수량은 편측 허브의 수량입니다 .

※ SFC-010의 (　) 안의 수치는 d1 또는 d2가 φ8mm인 경우의 값입니다 .

【표준 구멍 지름】

표준(옵션) 구멍 지름 d1·d2 [mm]로 제한을 받는 허용 토크[N·m]
구멍 지름 호칭		3	4	5	6	6.35	7	8	9	9.525	10	11	12	13	14	15	16	17	18	19	20	22	24	25	28	30	32	35	38	40	42	45
축 공차 h7 (h6･g6)	B	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
축 공차 j6 （옵션）	J																			○		○	○		○
축 공차 k6 （옵션）	K							○	○						○		○			○		○	○				○		○
SFC-002SA2	d1	●	●	●
SFC-002SA2	d2	●	●	●
SFC-005SA2	d1	●	●	●	●
SFC-005SA2	d2	●	●	●	●
SFC-010SA2	d1	●	●	●	●	●	●	●
SFC-010SA2	d2	●	●	●	●	●	●	●
SFC-020SA2	d1		●	●	●	●	●	●	●	●	●
SFC-020SA2	d2		●	●	●	●	●	●	●	●	●	●
SFC-025SA2	d1			2.1	●	●	●	●	●	●	●	●	●	●	●
SFC-025SA2	d2			2.1	●	●	●	●	●	●	●	●	●	●	●
SFC-030SA2	d1			2.8	3.4	●	●	●	●	●	●	●	●	●	●
SFC-030SA2	d2			2.8	3.4	●	●	●	●	●	●	●	●	●	●	●	●
SFC-035SA2	d1				5	5	6.6	●	●	●	●	●	●	●	●	●	●
SFC-035SA2	d2				5	5	6.6	●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-040SA2	d1							9	●	●	●	●	●	●	●	●	●	●	●	●
SFC-040SA2	d2							9	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-050SA2	d1							18	20	22	22	●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-050SA2	d2							18	20	22	22	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-055SA2	d1										31	34	36	38	●	●	●	●	●	●	●	●	●	●	●	●
SFC-055SA2	d2										31	34	36	38	●	●	●	●	●	●	●	●	●	●	●	●
SFC-060SA2	d1											50	51	●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-060SA2	d2											50	51	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-080SA2	d1																		●	●	●	●	●	●	●	●	●	●
SFC-080SA2	d2																		●	●	●	●	●	●	●	●	●	●	●	●
SFC-090SA2	d1																							●	●	●	●	●	●	●
SFC-090SA2	d2																							●	●	●	●	●	●	●	●	●
SFC-100SA2	d1																										226	●	●	●	●	●
SFC-100SA2	d2																										226	●	●	●	●	●

※표준 구멍 지름은 축 공차 h7(h6·g6)용 : 호칭 B가 됩니다 . 단 , 구멍 지름 φ 35 인 경우의 축 공차는 －0.025～＋0.010입니다 .

※축 공차 j6・k6용 : 호칭 J·K는 옵션 대응이며 ○ 표시의 구멍지름만 대응합니다 .

※● 표시와 수치가 들어가 있는 칸의 구멍 지름은 표준 구멍 지름으로 대응합니다 . 상기 이외의 구멍 지름에 대해서는 별도 대응 가능한 경우가 있으니 문의해 주십시오 .

※수치가 들어가 있는 칸의 구멍 지름은 그 구멍 지름이 작기 때문에 축 체결 부분에서의 유지력에 따라 허용 토크가 제한을 받습니다 . 수치는 허용 토크값 ［Ｎ・ｍ］ 을 표시합니다 .

SFC-□DA2 타입

【사양】

형식	형상TYPE	허용 토크 [N･m]	허용 오차			최고 회전 속도 [min^-1]	비틀림 스프링 정수 [N･m/rad]	비틀림 스프링 정수 [N/mm]	관성 모멘트 [kg･m²]	질량[kg]
형식	형상TYPE	허용 토크 [N･m]	편심［mm］	편각［゜］	축 방향［mm］	최고 회전 속도 [min^-1]	비틀림 스프링 정수 [N･m/rad]	비틀림 스프링 정수 [N/mm]	관성 모멘트 [kg･m²]	질량[kg]
SFC-002DA2	C	0.25	0.03	0.5（편측）	±0.08	10000	95	17	0.07×10^-6	0.004
SFC-005DA2	C	0.6	0.05	0.5（편측）	±0.1	10000	250	70	0.37×10^-6	0.010
SFC-010DA2	C	1	0.11	1（편측）	±0.2	10000	700	70	0.80×10^-6	0.015
SFC-020DA2	C	2	0.15	1（편측）	±0.33	10000	1850	32	3.43×10^-6	0.035
SFC-025DA2	C	4	0.16	1（편측）	±0.38	10000	2800	30	5.26×10^-6	0.040
SFC-030DA2	A	5	0.18	1（편측）	±0.4	10000	4000	32	7.43×10^-6	0.054
	B								9.45×10^-6	0.060
	C								11.56×10^-6	0.068
SFC-035DA2	C	10	0.24	1（편측）	±0.5	10000	9000	56	26.93×10^-6	0.121
SFC-040DA2	A	12	0.24	1（편측）	±0.6	10000	10000	40	29.98×10^-6	0.124
	B								35.82×10^-6	0.131
	C								42.52×10^-6	0.146
SFC-050DA2	A	25	0.28	1（편측）	±0.8	10000	16000	24	98.34×10^-6	0.250
	B								118.9×10^-6	0.268
	C								141.7×10^-6	0.298
SFC-055DA2	C	40	0.31	1（편측）	±0.84	10000	25000	21.5	261.3×10^-6	0.459
SFC-060DA2	A	60	0.34	1（편측）	±0.9	10000	35000	38.2	256.6×10^-6	0.447
	B								315.7×10^-6	0.489
	C								379.3×10^-6	0.549
SFC-080DA2	C	100	0.52	1（편측）	±1.10	10000	70000	64	1039×10^-6	1.037
SFC-090DA2	C	180	0.52	1（편측）	±1.30	10000	50000	54	1798×10^-6	1.369
SFC-100DA2	C	250	0.55	1（편측）	±1.48	10000	60000	55.5	2754×10^-6	1.739

※형상 TYPE(A·B·C) 은 채용하실 구멍 지름의 조합에 의해 자동으로 결정하므로 지시하실 수는 없습니다 .

※축 체결 부분의 유지력에 의해 허용 토크가 제한을 받을 경우가 있으므로 "표준 구멍 지름 "으로 확인하십시오 .

※최고 회전 속도는 동적 균형을 고려하지 않았습니다 .

※비틀림 스프링 정수의 값은 엘레멘트 부분만의 실제 측정치입니다 .

※관성 모멘트 및 질량은 최대 구멍 지름일 때의 값입니다 .

【치수】

형식	형상 TYPE	d1[mm]		d2[mm]		D[mm]	DB[mm]	N[mm]	Ｌ[mm]	LF[mm]	LP[mm]	S[mm]	A1[mm]	A2[mm]	C[mm]	d3[mm]	K[mm]	M 수량-호칭	조임토크[N･m]
형식	형상 TYPE	최소	최대	최소	최대	D[mm]	DB[mm]	N[mm]	Ｌ[mm]	LF[mm]	LP[mm]	S[mm]	A1[mm]	A2[mm]	C[mm]	d3[mm]	K[mm]	M 수량-호칭	조임토크[N･m]
SFC-002DA2	C	3	5	3	5	12	12.4	─	15.7	5.9	2.8	0.55	─	3.7	1.9	5.2	5.6	1-M1.6	0.23～0.28
SFC-005DA2	C	3	6	3	6	16	─	─	23.2	7.85	5.5	1	─	4.8	2.5	6.5	6.5	1-M2	0.4～0.5
SFC-010DA2	C	3	8	3	8	19	─	─	25.9	9.15	5.5	1.05	─	5.8(6)	3.15	8.5	8.5	1-M2.5(M2)	1.0～1.1(0.4~0.5)
SFC-020DA2	C	4	10	4	11	26	─	─	32.3	10.75	7.5	1.65	─	9.5	3.3	10.6	10.6	1-M2.5	1.0～1.1
SFC-025DA2	C	5	14	5	14	29	─	─	32.8	10.75	7.5	1.9	─	11	3.3	15	14.5	1-M2.5	1.0～1.1
SFC-030DA2	A	5	10	5	10	34	─	21.6	37.8	12.4	8	2.5	8	─	3.75	15	14.5	1-M3	1.5～1.9
	B	5	10	10 초과	16			21.6					8	12.5
	C	10 초과	14	10 초과	16			─					─	12.5
SFC-035DA2	C	6	16	6	19	39	─	─	48	15.5	11	3	─	14	4.5	17	17	1-M4	3.4～4.1
SFC-040DA2	A	8	15	8	15	44	─	29.6	48	15.5	11	3	11	─	4.5	20	19.5	1-M4	3.4～4.1
	B	8	15	15 초과	24			29.6					11	17
	C	15 초과	19	15 초과	24			─					─	17
SFC-050DA2	A	8	19	8	19	56	─	38	59.8	20.5	14	2.4	14.5	─	6	26	26	1-M5	7.0～8.5
	B	8	19	19 초과	30			38					14.5	22
	C	19 초과	25	19 초과	30			─					─	22
SFC-055DA2	C	10	30	10	30	63	─	─	68.7	24	15.5	2.6	─	23	7.75	31	31	1-M6	14～15
SFC-060DA2	A	11	24	11	24	68	─	46	73.3	25.2	16.5	3.2	17.5	─	7.75	31	31	1-M6	14～15
	B	11	24	24 초과	35			46					17.5	26.5
	C	24 초과	30	24 초과	35			─					─	26.5
SFC-080DA2	C	18	35	18	40	82	─	─	98	30	22	8	─	28	9	40	38	1-M8	27～30
SFC-090DA2	C	25	40	25	45	94	─	─	98.6	30	22	8.3	─	34	9	47	42	1-M8	27～30
SFC-100DA2	C	32	45	32	45	104	─	─	101.6	30	22	9.8	─	39	9	50	48	1-M8	27～30

※형상 TYPE(A·B·C) 은 채용하실 구멍 지름의 조합에 의해 자동으로 결정하므로 지시하실 수는 없습니다 .

※φ DB 치수는 허브 바깥지름보다 클램프 볼트 머리가 나와 있는 경우의 치수입니다 .

※ K 치수는 엘레멘트 안지름의 치수입니다 . 이 값을 넘는 d2 치수의 경우 , d2 측 허브에 축은 LF 치수까지만 삽입할 수 있습니다 .

※클램프 볼트 M 의 호칭은 수량 - 나사의 호칭이며 , 수량은 편측 허브의 수량입니다 .

※ SFC-010의 (　) 안의 수치는 d1 또는 d2가 φ8mm인 경우의 값입니다 .

【표준 구멍 지름】

표준(옵션) 구멍 지름 d1·d2 [mm]로 제한을 받는 허용 토크[N·m]
구멍 지름 호칭		3	4	5	6	6.35	7	8	9	9.525	10	11	12	13	14	15	16	17	18	19	20	22	24	25	28	30	32	35	38	40	42	45
축 공차 h7 (h6･g6)	B	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
축 공차 j6 （옵션）	J																			○		○	○		○
축 공차 k6 （옵션）	K							○	○						○		○			○		○	○				○		○
SFC-002DA2	d1	●	●	●
SFC-002DA2	d2	●	●	●
SFC-005DA2	d1	●	●	●	●
SFC-005DA2	d2	●	●	●	●
SFC-010DA2	d1	●	●	●	●	●	●	●
SFC-010DA2	d2	●	●	●	●	●	●	●
SFC-020DA2	d1		●	●	●	●	●	●	●	●	●
SFC-020DA2	d2		●	●	●	●	●	●	●	●	●	●
SFC-025DA2	d1			2.1	●	●	●	●	●	●	●	●	●	●	●
SFC-025DA2	d2			2.1	●	●	●	●	●	●	●	●	●	●	●
SFC-030DA2	d1			2.8	3.4	●	●	●	●	●	●	●	●	●	●
SFC-030DA2	d2			2.8	3.4	●	●	●	●	●	●	●	●	●	●	●	●
SFC-035DA2	d1				5	5	6.6	●	●	●	●	●	●	●	●	●	●
SFC-035DA2	d2				5	5	6.6	●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-040DA2	d1							9	●	●	●	●	●	●	●	●	●	●	●	●
SFC-040DA2	d2							9	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-050DA2	d1							18	20	22	22	●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-050DA2	d2							18	20	22	22	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-055DA2	d1										31	34	36	38	●	●	●	●	●	●	●	●	●	●	●	●
SFC-055DA2	d2										31	34	36	38	●	●	●	●	●	●	●	●	●	●	●	●
SFC-060DA2	d1											50	51	●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-060DA2	d2											50	51	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-080DA2	d1																		●	●	●	●	●	●	●	●	●	●
SFC-080DA2	d2																		●	●	●	●	●	●	●	●	●	●	●	●
SFC-090DA2	d1																							●	●	●	●	●	●	●
SFC-090DA2	d2																							●	●	●	●	●	●	●	●	●
SFC-100DA2	d1																										226	●	●	●	●	●
SFC-100DA2	d2																										226	●	●	●	●	●

※표준 구멍 지름은 축 공차 h7(h6·g6)용 : 호칭 B가 됩니다 . 단 , 구멍 지름 φ 35 인 경우의 축 공차는 －0.025～＋0.010입니다 .

※축 공차 j6・k6용 : 호칭 J·K는 옵션 대응이며 ○ 표시의 구멍지름만 대응합니다 .

테이퍼 축 대응서보 모터의 테이퍼 축에 테이퍼 어댑터를 부착함으로써 클램프 허브에 의한 체결이 가능해집니다 .

SFC-□SA2(BC)

사양

형식	형상TYPE	허용 토크 [N・m]	허용 오차			최고 회전 속도 [min^-1]	비틀림 스프링 정수 [N・m/rad]	비틀림 스프링 정수 [N/mm]	관성 모멘트 [kg・m²]	질량 [kg]
형식	형상TYPE	허용 토크 [N・m]	편심 [mm]	편각 [°]	축 방향 [mm]	최고 회전 속도 [min^-1]	비틀림 스프링 정수 [N・m/rad]	비틀림 스프링 정수 [N/mm]	관성 모멘트 [kg・m²]	질량 [kg]
SFC-040SA2-□B-11BC	B	12	0.02	1	±0.3	10000	20000	80	26.58×10^-6	0.131
SFC-040SA2-□B-11BC	C	12	0.02	1	±0.3	10000	20000	80	33.28×10^-6	0.146
SFC-050SA2-□B-11BC	B	25	0.02	1	±0.4	10000	32000	48	82.91×10^-6	0.240
SFC-050SA2-□B-11BC	C	25	0.02	1	±0.4	10000	32000	48	103.5×10^-6	0.258
SFC-050SA2-□B-14BC	B	25	0.02	1	±0.4	10000	32000	48	88.72×10^-6	0.271
SFC-050SA2-□B-14BC	C	25	0.02	1	±0.4	10000	32000	48	111.5×10^-6	0.301
SFC-050SA2-□B-16BC	B	25	0.02	1	±0.4	10000	32000	48	95.44×10^-6	0.309
SFC-050SA2-□B-16BC	C	25	0.02	1	±0.4	10000	32000	48	118.2×10^-6	0.338
SFC-055SA2-□B-14BC	C	40	0.02	1	±0.42	10000	50000	43	201.1×10^-6	0.409
SFC-055SA2-□B-16BC	C	40	0.02	1	±0.42	10000	50000	43	207.8×10^-6	0.446
SFC-060SA2-□B-16BC	B	60	0.02	1	±0.45	10000	70000	76.4	228.7×10^-6	0.475
SFC-060SA2-□B-16BC	C	60	0.02	1	±0.45	10000	70000	76.4	287.8×10^-6	0.517

※ 형상 TYPE(B·C) 은 채용하실 구멍 지름의 조합에 의해 자동으로 결정하므로 지시하실 수는 없습니다 .

※ 축 체결 부분의 유지력에 의해 허용 토크가 제한을 받을 경우가 있으므로 "표준 구멍 지름 "으로 확인하십시오.

※ 최고 회전 속도는 동적 균형을 고려하지 않았습니다 .

※ 비틀림 스프링 정수의 값은 엘레멘트 부분만의 실제 측정치입니다 .

※ 관성 모멘트 및 질량은 최대 구멍 지름일 때의 값입니다 .

치수

단위 [mm]

형식	d2	W	T	WA	LA	dA	DA	LL	D	L	LF	C	A1	A2	M 수량-호칭
SFC-040SA2-□B-11BC	11	4	12.2	18	16	17	22	44	44	34	15.5	4.5	11	17	1-M4
SFC-050SA2-□B-11BC	11	4	12.2	18	16	17	22	48.4	56	43.4	20.5	6	14.5	22	1-M5
SFC-050SA2-□B-14BC	14	4	15.1	24	19	22	28	53.4	56	43.4	20.5	6	14.5	22	1-M5
SFC-050SA2-□B-16BC	16	5	17.3	24	29	26	30	63.4	56	43.4	20.5	6	14.5	22	1-M5
SFC-055SA2-□B-14BC	14	4	15.1	24	19	22	28	56.6	63	50.6	24	7.75	-	23	1-M6
SFC-055SA2-□B-16BC	16	5	17.3	24	29	26	30	66.6	63	50.6	24	7.75	-	23	1-M6
SFC-060SA2-□B-16BC	16	5	17.3	24	29	26	30	69.6	68	53.6	25.2	7.75	17.5	26.5	1-M6

※상기 이외의 치수에 대해서는 싱글 엘레멘트 타입 SFC-□SA2 의 치수를 참조하십시오 .

표준 구멍 지름

표준 ( 옵션 ) 구멍 지름 d1　[mm] 로 제한을 받는 허용 토크 [N·m]
구멍 지름 호칭		8	9	9.525	10	11	12	13	14	15	16	17	18	19	20	22	24	25	28	30	32	35
축 공차 h7(h6･g6)	B	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
축 공차 j6(옵션)	J													○		○	○		○
축 공차 k6(옵션)	K	○	○						○		○			○		○	○				○
SFC-040SA2-□B-11BC		9	●	●	●	●	●	●	●	●	●	●	●	●
SFC-050SA2-□B-11BC		18	20	22	22	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-050SA2-□B-14BC		18	20	22	22	●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-050SA2-□B-16BC		18	20	22	22	●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-055SA2-□B-14BC					31	34	36	38	●	●	●	●	●	●	●	●	●	●	●	●
SFC-055SA2-□B-16BC					31	34	36	38	●	●	●	●	●	●	●	●	●	●	●	●
SFC-060SA2-□B-16BC						50	51	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●

※ 표준 구멍 지름은 축 공차 h7(h6·g6)용 : 호칭 B가 됩니다 . 단 , 구멍 지름 φ 35 인 경우의 축 공차는 －0.025～＋0.010입니다 .

※ 축 공차 j6・k6용 : 호칭 J·K는 옵션 대응이며 ○ 표시의 구멍지름만 대응합니다 .

※ ● 표시와 수치가 들어가 있는 칸의 구멍 지름은 표준 구멍 지름으로 대응합니다 . 상기 이외의 구멍 지름에 대해서는 별도 대응 가능한 경우가 있으니 문의해 주십시오 .

SFC-□DA2(BC)

사양

형식	형상TYPE	허용 토크 [N・m]	허용 오차			최고 회전 속도 [min^-1]	비틀림 스프링 정수 [N・m/rad]	비틀림 스프링 정수 [N/mm]	관성 모멘트 [kg・m²]	질량 [kg]
형식	형상TYPE	허용 토크 [N・m]	편심 [mm]	편각 [°]	축 방향 [mm]	최고 회전 속도 [min^-1]	비틀림 스프링 정수 [N・m/rad]	비틀림 스프링 정수 [N/mm]	관성 모멘트 [kg・m²]	질량 [kg]
SFC-040DA2-□B-11BC	B	12	0.24	1(편측)	±0.6	10000	10000	40	39.42×10^-6	0.180
SFC-040DA2-□B-11BC	C	12	0.24	1(편측)	±0.6	10000	10000	40	46.12×10^-6	0.195
SFC-050DA2-□B-11BC	B	25	0.28	1(편측)	±0.8	10000	16000	24	125.5×10^-6	0.331
SFC-050DA2-□B-11BC	C	25	0.28	1(편측)	±0.8	10000	16000	24	146.1×10^-6	0.349
SFC-050DA2-□B-14BC	B	25	0.28	1(편측)	±0.8	10000	16000	24	131.1×10^-6	0.362
SFC-050DA2-□B-14BC	C	25	0.28	1(편측)	±0.8	10000	16000	24	154.1×10^-6	0.392
SFC-050DA2-□B-16BC	B	25	0.28	1(편측)	±0.8	10000	16000	24	138.1×10^-6	0.400
SFC-050DA2-□B-16BC	C	25	0.28	1(편측)	±0.8	10000	16000	24	160.8×10^-6	0.430
SFC-055DA2-□B-14BC	C	40	0.31	1(편측)	±0.84	10000	25000	21.5	274.0×10^-6	0.530
SFC-055DA2-□B-16BC	C	40	0.31	1(편측)	±0.84	10000	25000	21.5	280.5×10^-6	0.567
SFC-060DA2-□B-16BC	B	60	0.34	1(편측)	±0.9	10000	35000	38.2	339.4×10^-6	0.638
SFC-060DA2-□B-16BC	C	60	0.34	1(편측)	±0.9	10000	35000	38.2	398.5×10^-6	0.681

※ 형상 TYPE(B·C) 은 채용하실 구멍 지름의 조합에 의해 자동으로 결정하므로 지시하실 수는 없습니다 .

※ 축 체결 부분의 유지력에 의해 허용 토크가 제한을 받을 경우가 있으므로 "표준 구멍 지름 "으로 확인하십시오.

※ 최고 회전 속도는 동적 균형을 고려하지 않았습니다 .

※ 비틀림 스프링 정수의 값은 엘레멘트 부분만의 실제 측정치입니다 .

※ 관성 모멘트 및 질량은 최대 구멍 지름일 때의 값입니다 .

치수

단위 [mm]

형식	d2	W	T	WA	LA	dA	DA	LL	D	L	LF	C	A1	A2	M 수량-호칭
SFC-040DA2-□B-11BC	11	4	12.2	18	16	17	22	58	44	48	15.5	4.5	11	17	1-M4
SFC-050DA2-□B-11BC	11	4	12.2	18	16	17	22	64.8	56	59.8	20.5	6	14.5	22	1-M5
SFC-050DA2-□B-14BC	14	4	15.1	24	19	22	28	69.8	56	59.8	20.5	6	14.5	22	1-M5
SFC-050DA2-□B-16BC	16	5	17.3	24	29	26	30	79.8	56	59.8	20.5	6	14.5	22	1-M5
SFC-055DA2-□B-14BC	14	4	15.1	24	19	22	28	74.4	63	68.7	24	7.75	―	23	1-M6
SFC-055DA2-□B-16BC	16	5	17.3	24	29	26	30	84.7	63	68.7	24	7.75	―	23	1-M6
SFC-060DA2-□B-16BC	16	5	17.3	24	29	26	30	89.3	68	73.3	25.2	7.75	17.5	26.5	1-M6

※ 상기 이외의 치수에 대해서는 더블 엘레멘트 타입 SFC-□DA2 의 치수를 참조하십시오 .

표준 구멍 지름

표준 ( 옵션 ) 구멍 지름 d1　[mm] 로 제한을 받는 허용 토크 [N·m]
구멍 지름 호칭		8	9	9.525	10	11	12	13	14	15	16	17	18	19	20	22	24	25	28	30	32	35
축 공차 h7(h6･g6)	B	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
축 공차 j6(옵션)	J													○		○	○		○
축 공차 k6(옵션)	K	○	○						○		○			○		○	○				○
SFC-040DA2-□B-11BC		9	●	●	●	●	●	●	●	●	●	●	●	●
SFC-050DA2-□B-11BC		18	20	22	22	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-050DA2-□B-14BC		18	20	22	22	●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-050DA2-□B-16BC		18	20	22	22	●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-055DA2-□B-14BC					31	34	36	38	●	●	●	●	●	●	●	●	●	●	●	●
SFC-055DA2-□B-16BC					31	34	36	38	●	●	●	●	●	●	●	●	●	●	●	●
SFC-060DA2-□B-16BC						50	51	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●

※ 표준 구멍 지름은 축 공차 h7(h6·g6)용 : 호칭 B가 됩니다 . 단 , 구멍 지름 φ 35 인 경우의 축 공차는 －0.025～＋0.010입니다 .

※ 축 공차 j6・k6용 : 호칭 J·K는 옵션 대응이며 ○ 표시의 구멍지름만 대응합니다 .

※ ● 표시와 수치가 들어가 있는 칸의 구멍 지름은 표준 구멍 지름으로 대응합니다 . 상기 이외의 구멍 지름에 대해서는 별도 대응 가능한 경우가 있으니 문의해 주십시오 .

전체길이 지정 대응通过改变SFC(DA2) 型的隔圈长度应对所需的轴间距离。请以1mm 为单位指定全长。

SFC-□DA2(L)

사양

형식	형상TYPE	허용 토크 [N・m]	허용 오차				최고 회전 속도 [min^-1]	관성 모멘트 [kg・m²]		질량 [kg]
			편심 [mm]		편각 [°]	축 방향 [mm]		관성 모멘트 [kg・m²]		질량 [kg]
			L최소	L최대	편각 [°]	축 방향 [mm]		L최소	L최대	L최소	L최대
SFC-005DA2	C	0.6	0.03	0.20	0.5(편측)	±0.1	10000	0.33×10^-6	0.62×10^-6	0.009	0.017
SFC-010DA2	C	1	0.08	0.44	1(편측)	±0.2	10000	0.72×10^-6	1.38×10^-6	0.014	0.026
SFC-020DA2	C	2	0.10	0.46	1(편측)	±0.33	10000	3.02×10^-6	5.30×10^-6	0.031	0.054
SFC-025DA2	C	4	0.09	0.46	1(편측)	±0.38	10000	4.55×10^-6	7.95×10^-6	0.036	0.061
SFC-030DA2	A	5	0.11	0.48	1(편측)	±0.4	10000	6.09×10^-6	12.80×10^-6	0.046	0.085
	B							8.11×10^-6	14.82×10^-6	0.053	0.091
	C							10.22×10^-6	16.93×10^-6	0.061	0.099
SFC-035DA2	C	10	0.15	0.54	1(편측)	±0.5	10000	23.85×10^-6	35.97×10^-6	0.108	0.161
SFC-040DA2	A	12	0.15	0.54	1(편측)	±0.6	10000	25.06×10^-6	44.76×10^-6	0.107	0.174
	B							30.89×10^-6	50.62×10^-6	0.116	0.182
	C							37.58×10^-6	57.31×10^-6	0.130	0.197
SFC-050DA2	A	25	0.16	0.63	1(편측)	±0.8	10000	77.42×10^-6	144.3×10^-6	0.205	0.347
	B							97.97×10^-6	164.8×10^-6	0.225	0.365
	C							120.8×10^-6	187.6×10^-6	0.252	0.394
SFC-055DA2	C	40	0.16	0.60	1(편측)	±0.84	10000	226.8×10^-6	325.0×10^-6	0.378	0.538
SFC-060DA2	A	60	0.19	0.63	1(편측)	±0.9	10000	210.8×10^-6	340.1×10^-6	0.382	0.567
	B							269.9×10^-6	399.2×10^-6	0.424	0.609
	C							333.5×10^-6	462.8×10^-6	0.484	0.669

※형상 TYPE (A·B·C) 은 채용하실 구멍 지름의 조합에 의해 자동으로 결정하므로 지시하실 수는 없습니다 .

※축 체결 부분의 유지력에 의해 허용 토크가 제한을 받는 경우가 있으므로 SFC-□DA2 의 좌표 구멍 직경 에서 확인해 주십시오 .

※최고 회전 속도는 동적 균형을 고려하지 않았습니다 .

※관성 모멘트 및 질량은 최대 구멍 지름일 때의 값입니다 .

※각 스프링 정수의 값은 SFC-□DA2 의 사양 에서 확인해 주십시오 .

치수

단위 [mm]

형식	형상TYPE	d1		d2		D	N	L			LF	S	A1	A2	C	d3	K	M	조임토크 ［N・m］
형식	형상TYPE	최소	최대	최소	최대	D	N	표준	최소	최대	LF	S	A1	A2	C	d3	K	M	조임토크 ［N・m］
SFC-005DA2	C	3	6	3	6	16	-	23.2	21	40	7.85	1	-	4.8	2.5	6.5	6.5	1-M2	0.4～0.5
SFC-010DA2	C	3	8	3	8	19	-	25.9	24	45	9.15	1.05	-	5.8(6)	3.15	8.5	8.5	1-M2.5(M2)	1.0～1.1(0.4~0.5)
SFC-020DA2	C	4	10	4	11	26	-	32.3	29	50	10.75	1.65	-	9.5	3.3	10.6	10.6	1-M2.5	1.0～1.1
SFC-025DA2	C	5	14	5	14	29	-	32.8	29	50	10.75	1.9	-	11	3.3	15	14.5	1-M2.5	1.0～1.1
SFC-030DA2	A	5	10	5	10	34	21.6	37.8	34	55	12.4	2.5	8	-	3.75	15	14.5	1-M3	1.5～1.9
	B	5	10	10초과	16		21.6						8	12.5
	C	10초과	14	10초과	16		-						-	12.5
SFC-035DA2	C	6	16	6	19	39	-	48	43	65	15.5	3	-	14	4.5	17	17	1-M4	3.4～4.1
SFC-040DA2	A	8	15	8	15	44	29.6	48	43	65	15.5	3	11	-	4.5	20	19.5	1-M4	3.4～4.1
	B	8	15	15초과	24		29.6						11	17
	C	15초과	19	15초과	24		-						-	17
SFC-050DA2	A	8	19	8	19	56	38	59.8	53	80	20.5	2.4	14.5	-	6	26	26	1-M5	7.0～8.5
	B	8	19	19초과	30		38						14.5	22
	C	19초과	25	19초과	30		-						-	22
SFC-055DA2	C	10	30	10	30	63	-	68.7	60	85	24	2.6	-	23	7.75	31	31	1-M6	14～15
SFC-060DA2	A	11	24	11	24	68	46	73.3	65	90	25.2	3.2	17.5	-	7.75	31	31	1-M6	14～15
	B	11	24	24초과	35		46						17.5	26.5
	C	24초과	30	24초과	35		-						-	26.5

※형상 TYPE (A·B·C) 은 채용하실 구멍 지름의 조합에 의해 자동으로 결정하므로 지시하실 수는 없습니다 .

※클램프 볼트 M 의 호칭은 수량 - 나사의 호칭이며 , 수량은 편측 허브의 수량입니다 .

※ SFC-010 의 (　) 안의 수치는 d1 또는 d2 가 φ 8mm 인 경우의 값입니다 .

※대응 가능한 전장 L 은 윗의 표 L 치수 최소에서 최대의 범위입니다 . 1mm 단위로 지정해 주십시오 .

※ L 치수가 표준보다 짧은 경우 , 좌우 클램프 볼트의 위상은 45° 어긋난 위치가 됩니다 .

※표준 구멍 지름은 SFC(DA2) 의 표준 구멍 지름 에서 확인하십시오 .

키 홈 가공 대응키 장착 축에 채용하는 경우 , 요청에 따라 클램프 허브에 키 홈 가공을 실시합니다 .

SFC(SA2/DA2)

치수

단위 [mm]

키 홈 폭 H9 규격 대응														키 홈 폭 JS9 규격 대응
구멍 지름 호칭				구멍 지름 d1･d2 [mm]	키 홈 폭 W1･W2 [mm]	키 홈 높이 T1･T2 [mm]	구멍 지름 호칭				구멍 지름 d1･d2 [mm]	키 홈 폭 W1･W2 [mm]	키 홈 높이 T1･T2 [mm]	구멍 지름 호칭				구멍 지름 d1･d2 [mm]	키 홈 폭 W1･W2 [mm]	키 홈 높이 T1･T2 [mm]	구멍 지름 호칭				구멍 지름 d1･d2 [mm]	키 홈 폭 W1･W2 [mm]	키 홈 높이 T1･T2 [mm]
축 지름	축 공차						축 지름	축 공차						축 지름	축 공차						축 지름	축 공차
축 지름	h7	j6	k6				축 지름	h7	j6	k6				축 지름	h7	j6	k6				축 지름	h7	j6	k6
8	BH	-	KH	8	3^+0.025₀	9.4^+0.3₀	20	BH	-	-	20	6^+0.030₀	22.8^+0.3₀	8	BJ	-	KJ	8	3±0.0125	9.4^+0.3₀	20	BJ	-	-	20	6±0.0150	22.8^+0.3₀
9	BH	-	KH	9	3^+0.025₀	10.4^+0.3₀	22	BH	JH	KH	22	6^+0.030₀	24.8^+0.3₀	9	BJ	-	KJ	9	3±0.0125	10.4^+0.3₀	22	BJ	JJ	KJ	22	6±0.0150	24.8^+0.3₀
10	BH	-	-	10	3^+0.025₀	11.4^+0.3₀	24	BH	JH	KH	24	8^+0.036₀	27.3^+0.3₀	10	BJ	-	-	10	3±0.0125	11.4^+0.3₀	24	BJ	JJ	KJ	24	8±0.0180	27.3^+0.3₀
11	BH	-	-	11	4^+0.030₀	12.8^+0.3₀	25	BH	-	-	25	8^+0.036₀	28.3^+0.3₀	11	BJ	-	-	11	4±0.0150	12.8^+0.3₀	25	BJ	-	-	25	8±0.0180	28.3^+0.3₀
12	BH	-	-	12	4^+0.030₀	13.8^+0.3₀	28	BH	JH	-	28	8^+0.036₀	31.3^+0.3₀	12	BJ	-	-	12	4±0.0150	13.8^+0.3₀	28	BJ	JJ	-	28	8±0.0180	31.3^+0.3₀
13	BH	-	-	13	5^+0.030₀	15.3^+0.3₀	30	BH	-	-	30	8^+0.036₀	33.3^+0.3₀	13	BJ	-	-	13	5±0.0150	15.3^+0.3₀	30	BJ	-	-	30	8±0.0180	33.3^+0.3₀
14	BH	-	KH	14	5^+0.030₀	16.3^+0.3₀	32	BH	-	KH	32	10^+0.036₀	35.3^+0.3₀	14	BJ	-	KJ	14	5±0.0150	16.3^+0.3₀	32	BJ	-	KJ	32	10±0.0180	35.3^+0.3₀
15	BH	-	-	15	5^+0.030₀	17.3^+0.3₀	35	BH	-	-	35	10^+0.036₀	38.3^+0.3₀	15	BJ	-	-	15	5±0.0150	17.3^+0.3₀	35	BJ	-	-	35	10±0.0180	38.3^+0.3₀
16	BH	-	KH	16	5^+0.030₀	18.3^+0.3₀	38	BH	-	KH	38	10^+0.036₀	41.3^+0.3₀	16	BJ	-	KJ	16	5±0.0150	18.3^+0.3₀	38	BJ	-	KJ	38	10±0.0180	41.3^+0.3₀
17	BH	-	-	17	5^+0.030₀	19.3^+0.3₀	40	BH	-	-	40	12^+0.430₀	43.3^+0.3₀	17	BJ	-	-	17	5±0.0150	19.3^+0.3₀	40	BJ	-	-	40	12±0.0215	43.3^+0.3₀
18	BH	-	-	18	6^+0.030₀	20.8^+0.3₀	42	BH	-	-	42	12^+0.430₀	45.3^+0.3₀	18	BJ	-	-	18	6±0.0150	20.8^+0.3₀	42	BJ	-	-	42	12±0.0215	45.3^+0.3₀
19	BH	-	KH	19	6^+0.030₀	21.8^+0.3₀	45	BH	-	-	45	14^+0.430₀	48.8^+0.3₀	19	BJ	JJ	KJ	19	6±0.0150	21.8^+0.3₀	45	BJ	-	-	45	14±0.0215	48.8^+0.3₀

※ 위 표에 없는 규격에도 대응합니다 . 문의해 주십시오 .

표준 구멍 지름

표준 ( 옵션 ) 구멍 지름 d1·d2　[mm] 로 제한을 받는 허용 토크 [N·m]
구멍 지름 호칭		8	9	9.525	10	11	12	13	14	15	16	17	18	19	20	22	24	25	28	30	32	35	38	40	42	45
축 공차 h7(h6･g6)	B	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
축 공차 j6(옵션)	J													○		○	○		○
축 공차 k6(옵션)	K	○	○						○		○			○		○	○				○		○
SFC-025	d1	●	●	●	●	●	●	●	●
SFC-025	d2	●	●	●	●	●	●	●	●
SFC-030	d1	●	●	●	●	●	●	●	●
SFC-030	d2	●	●	●	●	●	●	●	●	●	●
SFC-035	d1	●	●	●	●	●	●	●	●	●	●
SFC-035	d2	●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-040	d1	9	●	●	●	●	●	●	●	●	●	●	●	●
SFC-040	d2	9	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-050	d1	18	20	22	22	●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-050	d2	18	20	22	22	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-055	d1				31	34	36	38	●	●	●	●	●	●	●	●	●	●	●	●
SFC-055	d2				31	34	36	38	●	●	●	●	●	●	●	●	●	●	●	●
SFC-060	d1					50	51	●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-060	d2					50	51	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-080	d1												●	●	●	●	●	●	●	●	●	●
SFC-080	d2												●	●	●	●	●	●	●	●	●	●	●	●
SFC-090	d1																	●	●	●	●	●	●	●
SFC-090	d2																	●	●	●	●	●	●	●	●	●
SFC-100	d1																				226	●	●	●	●	●
SFC-100	d2																				226	●	●	●	●	●

※표준 구멍 지름은 축 공차 h7(h6·g6) 용 : 호칭 B 입니다 . 단 , 구멍 지름 φ 35 인 경우의 축 공차는 -0.025～+0.010입니다 .

※축 공차 j6・k6 용 : 호칭 J·K 는 옵션 대응이며 ○ 표시의 구멍지름만 대응합니다 .

클린룸 대응클린 세정·조립(ISO 클래스 6), 클린 곤포를 실시한 클린 룸 대응입니다.

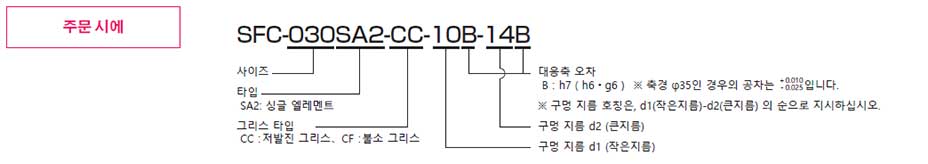

SFC-□SA2(CC/CF)

사양

형식	형상TYPE	허용 토크 ［N・m］	허용 오차			최고 회전 속도 ［min^-1］	비틀림 스프링 정수 ［N・m/rad］	비틀림 스프링 정수 ［N/mm］	관성 모멘트 ［kg･m²］	질량 ［kg］
형식	형상TYPE	허용 토크 ［N・m］	편심 ［mm］	편각 ［°］	축 방향 ［mm］	최고 회전 속도 ［min^-1］	비틀림 스프링 정수 ［N・m/rad］	비틀림 스프링 정수 ［N/mm］	관성 모멘트 ［kg･m²］	질량 ［kg］
SFC-020SA2	C	2	0.02	1	±0.15	10000	3700	64	2.39×10^-6	0.025
SFC-025SA2	C	4	0.02	1	±0.19	10000	5600	60	3.67×10^-6	0.029
SFC-030SA2	A	5	0.02	1	±0.2	10000	8000	64	4.09×10^-6	0.034
	B								6.11×10^-6	0.040
	C								8.23×10^-6	0.048
SFC-035SA2	C	10	0.02	1	±0.25	10000	18000	112	18.50×10^-6	0.083
SFC-040SA2	A	12	0.02	1	±0.3	10000	20000	80	16.71×10^-6	0.077
	B								22.59×10^-6	0.085
	C								29.28×10^-6	0.100
SFC-050SA2	A	25	0.02	1	±0.4	10000	32000	48	56.26×10^-6	0.160
	B								76.71×10^-6	0.178
	C								99.38×10^-6	0.207
SFC-055SA2	C	40	0.02	1	±0.42	10000	50000	43	188.7×10^-6	0.315
SFC-060SA2	A	60	0.02	1	±0.45	10000	70000	76.4	147.0×10^-6	0.285
	B								206.3×10^-6	0.328
	C								270.0×10^-6	0.387
SFC-080SA2	C	100	0.02	1	±0.55	10000	140000	128	716.3×10^-6	0.720

※ 형상 TYPE(A·B·C) 은 채용하실 구멍 지름의 조합에 의해 자동으로 결정하므로 지시하실 수는 없습니다 .

※ 축 체결 부분의 유지력에 의해 허용 토크가 제한을 받을 경우가 있으므로 표준 구멍 지름 으로 확인하십시오 .

※ 비틀림 스프링 정수의 값은 엘레멘트 부분만의 실제 측정치입니다 .

※ ※ 비틀림 스프링 정수의 값은 엘레멘트 부분만의 실제 측정치입니다 .

※ 관성 모멘트 및 질량은 최대 구멍 지름일 때의 값입니다 .

치수

단위 [mm]

형식	형상TYPE	d1		d2		D	N	L	LF	S	A1	A2	C	K	M	조임토크 ［N・m］
형식	형상TYPE	최소	최대	최소	최대	D	N	L	LF	S	A1	A2	C	K	M	CC 저발진	CF 불소
SFC-020SA2	C	5	10	5	11	26	-	23.15	10.75	1.65	-	9.5	3.3	10.6	1-M2.5	0.5	0.9
SFC-025SA2	C	5	14	5	14	29	-	23.4	10.75	1.9	-	11	3.3	14.5	1-M2.5	0.5	0.9
SFC-030SA2	A	5	10	5	10	34	21.6	27.3	12.4	2.5	8	-	3.75	14.5	1-M3	1.5	3.2
	B	5	10	10초과	16		21.6				8	12.5
	C	10초과	14	10초과	16		-				-	12.5
SFC-035SA2	C	6	16	6	19	39	-	34	15.5	3	-	14	4.5	17	1-M4	4	7.7
SFC-040SA2	A	8	15	8	15	44	29.6	34	15.5	3	11	-	4.5	19.5	1-M4	4	7.7
	B	8	15	15초과	24		29.6				11	17
	C	15초과	19	15초과	24		-				-	17
SFC-050SA2	A	8	19	8	19	56	38	43.4	20.5	2.4	14.5	-	6	26	1-M5	7	12
	B	8	19	19초과	30		38				14.5	22
	C	19초과	25	19초과	30		-				-	22
SFC-055SA2	C	10	30	10	30	63	-	50.6	24	2.6	-	23	7.75	31	1-M6	13	22.5
SFC-060SA2	A	11	24	11	24	68	46	53.6	25.2	3.2	17.5	-	7.75	31	1-M6	13	22.5
	B	11	24	24초과	35		46				17.5	26.5
	C	24초과	30	24초과	35		-				-	26.5
SFC-080SA2	C	18	35	18	40	82	-	68	30	8	-	28	9	38	1-M8	27	45

※ 형상 TYPE (A·B·C) 은 채용하실 구멍 지름의 조합에 의해 자동으로 결정하므로 지시하실 수는 없습니다 .

※ K 치수는 엘레멘트 안지름의 치수입니다 . 이 값을 넘는 d2 치수의 경우 , d2 측 허브에 축은 LF 치수까지만 삽입할 수 있습니다 .

※ 클램프 볼트 M 의 호칭은 수량 - 나사의 호칭이며 , 수량은 편측 허브의 수량입니다 .

※ 축력 확보를 위한 클램프 볼트용 그리스는 저발진 그리스와 불소 그리스의 2종류 중에서 선택해 주십시오.

표준 구멍 지름 (저발진 그리스 사양)

형식	표준 구멍 지름 [mm] 와 축 지름에 있어서의 허용 토크 [N・m]
형식	d1･d2	5	6	6.35	7	8	9	9.525	10	11	12	13	14	15	16	17	18	19	20	22	24	25	28	30	32	35	38	40
SFC-020SA2	d1	0.5	0.6	0.6	0.6	1.0	1.3	1.3	●
SFC-020SA2	d2	0.5	0.6	0.6	0.6	1.0	1.3	1.3	●	●
SFC-025SA2	d1	0.5	0.5	0.5	0.5	0.8	0.8	0.8	1.8	1.8	2.3	2.3	●
SFC-025SA2	d2	0.5	0.5	0.5	0.5	0.8	0.8	0.8	1.8	1.8	2.3	2.3	●
SFC-030SA2	d1	0.8	1.6	2	2.6	3.4	4.4	4.9	●	●	●	●	●
SFC-030SA2	d2	0.8	1.6	2	2.6	3.4	4.4	4.9	●	●	●	●	●	●	●
SFC-035SA2	d1		3.3	3.8	4.8	6.3	7.7	8.5	9.2	●	●	●	●	●	●
SFC-035SA2	d2		3.3	3.8	4.8	6.3	7.7	8.5	9.2	●	●	●	●	●	●	●	●	●
SFC-040SA2	d1					9	9	9	9	9	●	●	●	●	●	●	●	●
SFC-040SA2	d2					9	9	9	9	9	●	●	●	●	●	●	●	●	●	●	●
SFC-050SA2	d1					11	16	17	19	19	24	24	24	●	●	●	●	●	●	●	●	●
SFC-050SA2	d2					11	16	17	19	19	24	24	24	●	●	●	●	●	●	●	●	●	●	●
SFC-055SA2	d1								20	24	29	33	37	●	●	●	●	●	●	●	●	●	●	●
SFC-055SA2	d2								20	24	29	33	37	●	●	●	●	●	●	●	●	●	●	●
SFC-060SA2	d1									38	41	44	48	55	55	58	●	●	●	●	●	●	●	●
SFC-060SA2	d2									38	41	44	48	55	55	58	●	●	●	●	●	●	●	●	●	●
SFC-080SA2	d1																54	60	65	75	85	90	●	●	●	●
SFC-080SA2	d2																54	60	65	75	85	90	●	●	●	●	●	●

※ 표준 구멍 지름은 축 공차 h7(h6•g6)용: 호칭B입니다. 단, 축경 φ35인 경우의 공차는 -0.025　～　+0.010 입니다.

※ ● 표시 및 수치가 들어 있는 칸의 구멍 지름은 표준 구멍 지름으로 대응합니다 . 위의 표 이외의 구멍 지름에 대해서는 별도 대응이 가능하오니 문의해 주십시오 .

※ 수치가 들어가 있는 칸의 구멍 지름은 그 구멍 지름이 작기 때문에 축 체결 부분에서의 유지력에 따라 허용 토크가 제한을 받습니다 . 수치는 허용 토크값 [N・m] 을 표시합니다 .

표준 구멍 지름 (불소 그리스 사양)

형식	표준 구멍 지름 [mm] 와 축 지름에 있어서의 허용 토크 [N・m]
형식	d1･d2	5	6	6.35	7	8	9	9.525	10	11	12	13	14	15	16	17	18	19	20	22	24	25	28	30	32	35	38	40
SFC-020SA2	d1	0.7	0.7	0.7	0.8	●	●	●	●
SFC-020SA2	d2	0.7	0.7	0.7	0.8	●	●	●	●	●
SFC-025SA2	d1	0.5	0.5	0.5	1.1	1.6	1.6	1.6	3.2	3.2	●	●	●
SFC-025SA2	d2	0.5	0.5	0.5	1.1	1.6	1.6	1.6	3.2	3.2	●	●	●
SFC-030SA2	d1	0.8	2	2.4	3.1	4.3	●	●	●	●	●	●	●
SFC-030SA2	d2	0.8	2	2.4	3.1	4.3	●	●	●	●	●	●	●	●	●
SFC-035SA2	d1		3.6	5.2	6.4	8.2	●	●	●	●	●	●	●	●	●
SFC-035SA2	d2		3.6	5.2	6.4	8.2	●	●	●	●	●	●	●	●	●	●	●	●
SFC-040SA2	d1					●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-040SA2	d2					●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-050SA2	d1					11	17	19	20	22	●	●	●	●	●	●	●	●	●	●	●	●
SFC-050SA2	d2					11	17	19	20	22	●	●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-055SA2	d1								28	37	●	●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-055SA2	d2								28	37	●	●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-060SA2	d1									40	44	49	53	●	●	●	●	●	●	●	●	●	●	●
SFC-060SA2	d2									40	44	49	53	●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-080SA2	d1																60	66	71	81	90	95	●	●	●	●
SFC-080SA2	d2																60	66	71	81	90	95	●	●	●	●	●	●

※ 표준 구멍 지름은 축 공차 h7(h6•g6)용: 호칭B입니다. 단, 축경 φ35인 경우의 공차는 -0.025　～　+0.010 입니다.

SFC-□DA2(CC/CF)

사양

형식	형상TYPE	허용 토크 ［N・m］	허용 오차			최고 회전 속도 ［min^-1］	비틀림 스프링 정수 ［N・m/rad］	비틀림 스프링 정수 ［N/mm］	관성 모멘트 ［kg･m²］	질량 ［kg］
형식	형상TYPE	허용 토크 ［N・m］	편심 ［mm］	편각 ［°］	축 방향 ［mm］	최고 회전 속도 ［min^-1］	비틀림 스프링 정수 ［N・m/rad］	비틀림 스프링 정수 ［N/mm］	관성 모멘트 ［kg･m²］	질량 ［kg］
SFC-020DA2	C	2	0.15	1(편측)	±0.33	10000	1850	32	3.43×10^-6	0.035
SFC-025DA2	C	4	0.16	1(편측)	±0.38	10000	2800	30	5.26×10^-6	0.040
SFC-030DA2	A	5	0.18	1(편측)	±0.4	10000	4000	32	7.46×10^-6	0.054
	B								9.49×10^-6	0.060
	C								11.60×10^-6	0.069
SFC-035DA2	C	10	0.24	1(편측)	±0.5	10000	9000	562	27.03×10^-6	0.122
SFC-040DA2	A	12	0.24	1(편측)	±0.6	10000	10000	40	30.03×10^-6	0.124
	B								35.81×10^-6	0.132
	C								42.60×10^-6	0.147
SFC-050DA2	A	25	0.28	1(편측)	±0.8	10000	16000	24	99.32×10^-6	0.252
	B								119.8×10^-6	0.270
	C								142.4×10^-6	0.299
SFC-055DA2	C	40	0.31	1(편측)	±0.84	10000	25000	21.5	262.3×10^-6	0.436
SFC-060DA2	A	60	0.34	1(편측)	±0.9	10000	35000	38.2	258.6×10^-6	0.450
	B								317.8×10^-6	0.493
	C								381.6×10^-6	0.552
SFC-080DA2	C	100	0.52	1(편측)	±1.10	10000	70000	64	1047×10^-6	1.050

※ 형상 TYPE(A·B·C) 은 채용하실 구멍 지름의 조합에 의해 자동으로 결정하므로 지시하실 수는 없습니다 .

※ 축 체결 부분의 유지력에 의해 허용 토크가 제한을 받을 경우가 있으므로 표준 구멍 지름 으로 확인하십시오 .

※ 비틀림 스프링 정수의 값은 엘레멘트 부분만의 실제 측정치입니다 .

※ ※ 비틀림 스프링 정수의 값은 엘레멘트 부분만의 실제 측정치입니다 .

※ 관성 모멘트 및 질량은 최대 구멍 지름일 때의 값입니다 .

치수

단위 [mm]

형식	형상TYPE	d1		d2		D	N	L	LF	LP	S	A1	A2	C	d3	K	M	조임토크 ［N・m］
형식	형상TYPE	최소	최대	최소	최대	D	N	L	LF	LP	S	A1	A2	C	d3	K	M	CC 低粉尘产生	CF 氟素
SFC-020DA2	C	5	10	5	11	26	-	32.3	10.75	7.5	1.65	-	9.5	3.3	10.6	10.6	1-M2.5	0.5	0.9
SFC-025DA2	C	5	14	5	14	29	-	32.8	10.75	7.5	1.9	-	11	3.3	15	14.5	1-M2.5	0.5	0.9
SFC-030DA2	A	5	10	5	10	34	21.6	37.8	12.4	8	2.5	8	-	3.75	15	14.5	1-M3	1.5	3.2
	B	5	10	10초과	16		21.6					8	12.5
	C	10초과	14	10초과	16		-					-	12.5
SFC-035DA2	C	6	16	6	19	39	-	48	15.5	11	3	-	14	4.5	17	17	1-M4	4	7.7
SFC-040DA2	A	8	15	8	15	44	29.6	48	15.5	11	3	11	-	4.5	20	19.5	1-M4	4	7.7
	B	8	15	15초과	24		29.6					11	17
	C	15초과	24	15초과	24		-					-	17
SFC-050DA2	A	8	19	8	19	56	38	59.8	20.5	14	2.4	14.5	-	6	26	26	1-M5	7	12
	B	8	19	19초과	30		38					14.5	22
	C	19초과	25	19초과	30		-					-	22
SFC-055DA2	C	10	30	10	30	63	-	68.7	24	15.5	2.6	-	23	7.75	31	31	1-M6	13	22.5
SFC-060DA2	A	11	24	11	24	68	46	73.3	25.2	16.5	3.2	17.5	-	7.75	31	31	1-M6	13	22.5
	B	11	24	24초과	35		46					17.5	26.5
	C	24초과	30	24초과	35		-					-	26.5
SFC-080DA2	C	18	35	18	40	82	-	98	30	22	8	-	28	9	40	38	1-M8	27	45

※ 형상 TYPE (A·B·C) 은 채용하실 구멍 지름의 조합에 의해 자동으로 결정하므로 지시하실 수는 없습니다 .

※ K 치수는 엘레멘트 안지름의 치수입니다 . 이 값을 넘는 d2 치수의 경우 , d2 측 허브에 축은 LF 치수까지만 삽입할 수 있습니다 .

※ 클램프 볼트 M 의 호칭은 수량 - 나사의 호칭이며 , 수량은 편측 허브의 수량입니다 .

※ 축력 확보를 위한 클램프 볼트용 그리스는 저발진 그리스와 불소 그리스의 2종류 중에서 선택해 주십시오.

표준 구멍 지름 (저발진 그리스 사양)

형식	표준 구멍 지름 [mm] 와 축 지름에 있어서의 허용 토크 [N・m]
형식	d1･d2	5	6	6.35	7	8	9	9.525	10	11	12	13	14	15	16	17	18	19	20	22	24	25	28	30	32	35	38	40
SFC-020DA2	d1	0.5	0.6	0.6	0.6	1.0	1.3	1.3	●
SFC-020DA2	d2	0.5	0.6	0.6	0.6	1.0	1.3	1.3	●	●
SFC-025DA2	d1	0.5	0.5	0.5	0.5	0.8	0.8	0.8	1.8	1.8	2.3	2.3	●
SFC-025DA2	d2	0.5	0.5	0.5	0.5	0.8	0.8	0.8	1.8	1.8	2.3	2.3	●
SFC-030DA2	d1	0.8	1.6	2	2.6	3.4	4.4	4.9	●	●	●	●	●
SFC-030DA2	d2	0.8	1.6	2	2.6	3.4	4.4	4.9	●	●	●	●	●	●	●
SFC-035DA2	d1		3.3	3.8	4.8	6.3	7.7	8.5	9.2	●	●	●	●	●	●
SFC-035DA2	d2		3.3	3.8	4.8	6.3	7.7	8.5	9.2	●	●	●	●	●	●	●	●	●
SFC-040DA2	d1					9	9	9	9	9	●	●	●	●	●	●	●	●
SFC-040DA2	d2					9	9	9	9	9	●	●	●	●	●	●	●	●	●	●	●
SFC-050DA2	d1					11	16	17	19	19	24	24	24	●	●	●	●	●	●	●	●	●
SFC-050DA2	d2					11	16	17	19	19	24	24	24	●	●	●	●	●	●	●	●	●	●	●
SFC-055DA2	d1								20	24	29	33	37	●	●	●	●	●	●	●	●	●	●	●
SFC-055DA2	d2								20	24	29	33	37	●	●	●	●	●	●	●	●	●	●	●
SFC-060DA2	d1									38	41	44	48	55	55	58	●	●	●	●	●	●	●	●
SFC-060DA2	d2									38	41	44	48	55	55	58	●	●	●	●	●	●	●	●	●	●
SFC-080DA2	d1																54	60	65	75	85	90	●	●	●	●
SFC-080DA2	d2																54	60	65	75	85	90	●	●	●	●	●	●

※ 표준 구멍 지름은 축 공차 h7(h6•g6)용: 호칭B입니다. 단, 축경 φ35인 경우의 공차는 -0.025　～　+0.010 입니다.

표준 구멍 지름 (불소 그리스 사양)

형식	표준 구멍 지름 [mm] 와 축 지름에 있어서의 허용 토크 [N・m]
형식	d1･d2	5	6	6.35	7	8	9	9.525	10	11	12	13	14	15	16	17	18	19	20	22	24	25	28	30	32	35	38	40
SFC-020DA2	d1	0.7	0.7	0.7	0.8	●	●	●	●
SFC-020DA2	d2	0.7	0.7	0.7	0.8	●	●	●	●	●
SFC-025DA2	d1	0.5	0.5	0.5	1.1	1.6	1.6	1.6	3.2	3.2	●	●	●
SFC-025DA2	d2	0.5	0.5	0.5	1.1	1.6	1.6	1.6	3.2	3.2	●	●	●
SFC-030DA2	d1	0.8	2	2.4	3.1	4.3	●	●	●	●	●	●	●
SFC-030DA2	d2	0.8	2	2.4	3.1	4.3	●	●	●	●	●	●	●	●	●
SFC-035DA2	d1		3.6	5.2	6.4	8.2	●	●	●	●	●	●	●	●	●
SFC-035DA2	d2		3.6	5.2	6.4	8.2	●	●	●	●	●	●	●	●	●	●	●	●
SFC-040DA2	d1					●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-040DA2	d2					●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-050DA2	d1					11	17	19	20	22	●	●	●	●	●	●	●	●	●	●	●	●
SFC-050DA2	d2					11	17	19	20	22	●	●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-055DA2	d1								28	37	●	●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-055DA2	d2								28	37	●	●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-060DA2	d1									40	44	49	53	●	●	●	●	●	●	●	●	●	●	●
SFC-060DA2	d2									40	44	49	53	●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-080DA2	d1																60	66	71	81	90	95	●	●	●	●
SFC-080DA2	d2																60	66	71	81	90	95	●	●	●	●	●	●

※ 표준 구멍 지름은 축 공차 h7(h6•g6)용: 호칭B입니다. 단, 축경 φ35인 경우의 공차는 -0.025　～　+0.010 입니다.
