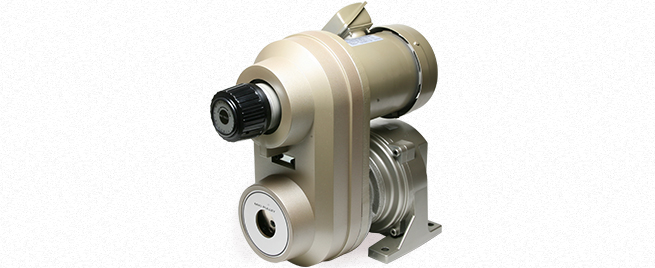

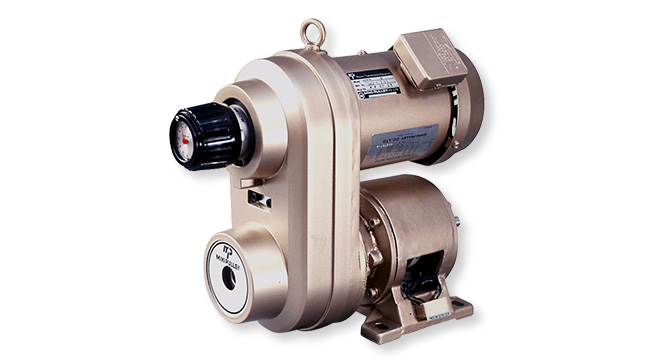

ANG 모델

ANS 모델의 변속기에 모터와 동축 감속기를 조합한 모델로, 변속 기구에 의해 최적의 출력 회전 속도를 얻을 수 있습니다. 또한 동축 감속기는 무급유 구조이기 때문에 유지보수가 필요 없으며 자유롭게 설치할 수 있습니다.

PDF・CAD데이터 다운로드는 여기로

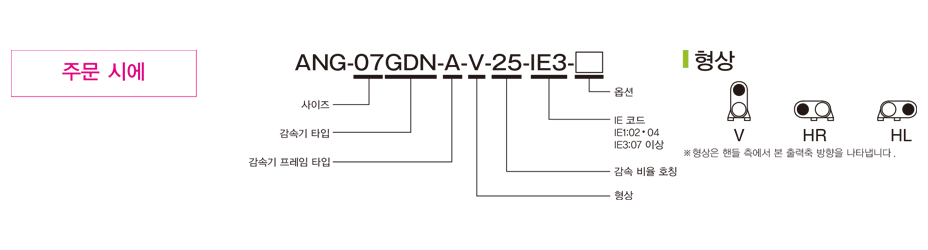

ANG

【사양1】

형식	모터 출력[kW]	극수	전원 전압 [V]/주파수 [Hz]	변속비	사용 변속기		사용 벨트형식	감속기	질량 [kg]
형식	모터 출력[kW]	극수	전원 전압 [V]/주파수 [Hz]	변속비	모터측 변속기형식	기계측 변속기형식	사용 벨트형식	감속기	A테두리	B테두리
ANG-02GDN	0.2	4	3상 200/50、200・220/60	1:4	AK-90-AN-11	PE-106-AN-12H	1022V196S	WL2-02	15	16
ANG-04GDN	0.4	4	3상 200/50、200・220/60	1:4	AK-106-AN-14N	PE-125-AN-15H	1422V236S	WL2-04	21.5	23.5
ANG-07GDN	0.75	4	3상 200/50、200・220/60	1:4	AK-125-AN-19N	PE-150N-AN-20H	1422V270S	WL2-08	40	43
ANG-15GDN	1.5	4	3상 200/50、200・220/60	1:4	AK-150-AN-24N	PE-180N-AN-22H	1922V338S	WL2-15	71	91

※0.2kW･0.4kW 모터는JIS C 4210, 0.75kW 이상의 모터는 JIS C 4213 기준에 맞게 설계된 전체외선형 모터입니다.

【사양2】

형식	주파수[Hz]	각 감속 비율의 출력축 회전 속도[min^-1]와 출력축 토크[N･m]
		A테두리					B테두리
		1/5	1/10	1/15	1/20	1/25	1/30	1/40	1/50	1/60	1/80
	50	100～400	50～200	33.5～134	25～100	20～80	17～68	12.5～50	10～40	8.5～34	6.25～25
	60	120～480	60～240	40～160	30～120	24～96	20～80	15～60	12～48	10～40	7.5～30
ANG-02GDN	50	6～3.6	12～7.2	18～10.8	23～14.4	29～18	35～21.6	45～27.5	56～34.4	67～41.2	89～55
ANG-02GDN	60	6～2.7	12～5.4	18～8.1	23～10.8	29～13.5	35～16.2	45～20.6	56～25.6	67～30.9	89～41.2
ANG-04GDN	50	12～7.2	23～14.4	35～21.6	47～28.8	59～36	70～43.2	89～55	111～68.8	134～82.5	178～110.1
ANG-04GDN	60	12～6.3	23～11.7	35～17.5	47～23.4	59～29.2	70～35.1	89～44.7	111～55.9	134～67	178～89.4
ANG-07GDN	50	22～13.5	44～27	66～40.5	88～54	110～67.5	132～81	167～103.2	209～129	251～176.4	334～206.4
ANG-07GDN	60	22～10.8	44～21.6	66～32.4	88～43.2	110～54	132～64.8	167～82.5	209～103.2	251～123.8	334～165.1
ANG-15GDN	50	44～27.9	88～55.8	132～83.7	176～111.6	220～139.5	264～167.4	334～213.2	418～266.6	501～319.9	668～426.5
ANG-15GDN	60	44～22.5	88～45	132～67.5	176～90	220～112.5	264～135	334～172	418～215	501～258	668～334

※출력축 토크는 감속기의 허용치로 제한되어 있는 경우도 있습니다.

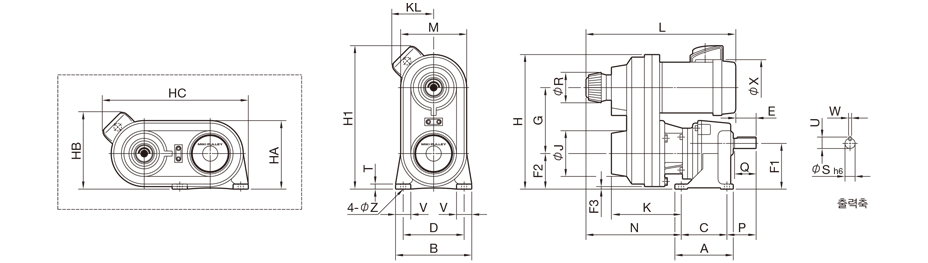

【치수】

단위 [mm]

형식	ANG-02GDN		ANG-04GDN		ANG-07GDN		ANG-15GDN
형식	-A	-B	-A	-B	-A	-B	-A	-B
A	66	90	90	120	120	164	164	196
B	134	156	156	174	174	204	204	256
C	40	65	65	90	90	130	130	150
D	110	130	130	140	140	170	170	210
E	-31.5	-4.5	-1.5	9.5	22	50	39.5	103.5
F1	85	90	90	110	110	130	130	155
F2	69	70	70	85	85	101	101	120
F3	-0.5	0.5	-9	6	-10	6	-9	10
G	140	140	160	160	186	186	239	239
H	279	280	309	324	366	382	450	469
H1	319	319	339	354	387	403	464	484
J	98	98	108	108	134	134	155	155
K	177	169	200	179	216	192	240	250
L	345.5	345.5	373	373	417.5	417.5	462.5	462.5
M	139	139	158	158	190	190	220	220
N	229	221	251.5	230.5	287.5	263.5	298	308
P	45	55	55	62	62	74	74	108
Q	30	40	40	45	45	55	55	82
R	70	70	70	70	80	80	80	80
T	10	12	12	15	15	15	15	20
V	27	28	28	37	37	42.5	40	50
S	18	22	22	28	28	32	32	42
U	20.5	24.5	24.5	31	31	35	35	45
W	6	6	6	8	8	10	10	12
X	131	131	131	131	162	162	187	187
Z	9	11	11	11	11	13	13	15
KL	109	109	109	109	116.5	116.5	125	125
HA	138.5	139.5	149	166	180	198	211	230
HB	179	179	179	194	201	217	226	245
HC	319	327	348	356	397	404.5	474	492

웨이트형 인덱스 SD

표준 핸들부에 핸들 회전 지시계(SD형)를 내장할 수 있습니다.

형식	핸들 회전수	AN용 SD형식
AN□-02-SD	5	SD-53B-B544
AN□-04-SD	6	SD-53B-B545
AN□-07-SD	7	SD-53B-B546
AN□-15-SD	8.25	SD-53B-B547
AN□-22-SD	8.25	SD-53B-B548
AN□-37-SD	8.75	SD-53B-B549

※AN용의 SD형에는 핸들 회전 수에 맞춰 레드존을 설정했습니다.

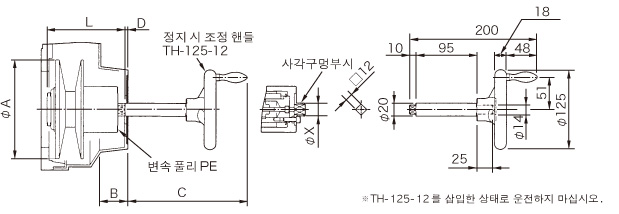

정지 시 조정 핸들 부착 사각 구멍 TH

기계 정지 시에 핸들을 삽입하고 미세조정·위치 맞추기를 쉽게 할 수 있습니다.
PE형 변속 풀리의 사각 구멍 부시에, TH 정지 시 조정 핸들을 부착하고 미세조정·위치 맞추기를 실행합니다.

※ 정지 시 조정 핸들(TH-125-12)은 별도 주문하십시오.

【AN　유닛 부착 시】

형식	A	B	C	D	L	X
AN□-02-TH	106	40	188	2	101	20
AN□-04-TH	125	44	188	2	122	20
AN□-07-TH	155	42	188	2	124	20
AN□-15-TH	185	53	185	5	151	20
AN□-22-TH	185	57	188	2	164	20
AN□-37-TH	216	74	189	1	175	20

【ACW　유닛 부착 시】

형식	A	B	C	D	L	X
ACW-02PMN-TH	106	57	207	-17	136.5	20
ACW-04PMN-TH	125	49	198.5	-8.5	137.5	34
ACW-07PMN-TH	155	53	202	-12	150	20
ACW-15PMN-TH	185	60	197.5	-7.5	170.5	20

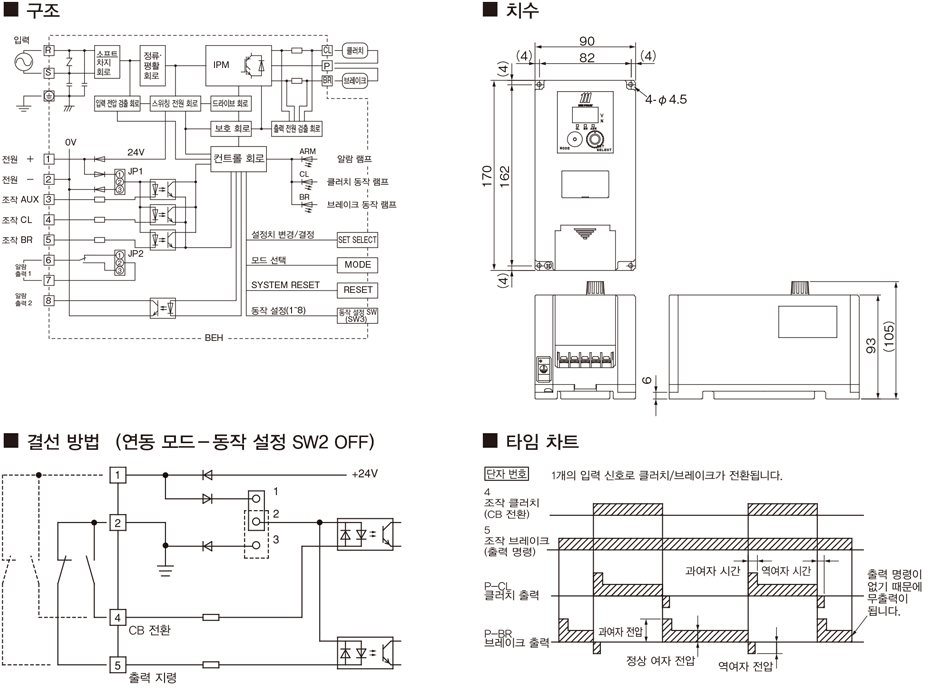

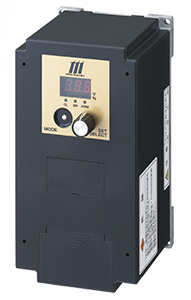

전자 클러치·브레이크 전원장치　BEH

상용 교류 전원(AC100·200V)을 연결하기만 하면, 전자 클러치·브레이크에 필요한 직류 24V의 여자용 전원을 얻을 수 있습니다. 특히, 전자 클러치와 전자 브레이크를 연동시켜 작동시키는 콤비네이션 모드를 탑재하고 있어서, 고정도 및 고속으로 운전할 수 있습니다. 또한, 접속한 전자 클러치·브레이크를 자동으로 검지하여 최적의 운전 조건으로 설정하는 오토 튜닝 기능과 보호 기능도 충실하여, 잘못된 배선이나 미접속, 설정 실수 등을 알람으로 표시하여 결함 원인을 쉽게 제거 할 수 있는 고기능의 전원 장치입니다.

적용 유닛	전원 장치 형식 입력 전압 [V]	입력 전압 ［V］	출력 전압 ［V］	출력 용량 ［W］
ACW·ANB 모든 기종 공통	BEH-10G	AC200/220± 10%	DC24	50
ACW·ANB 모든 기종 공통	BEH-20G-1	AC100/115± 10%	DC24	100
