ANW (NHN・PMN) 타입

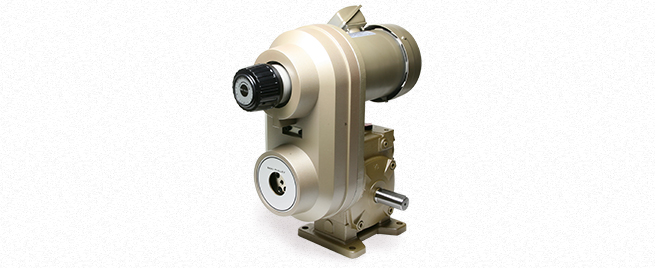

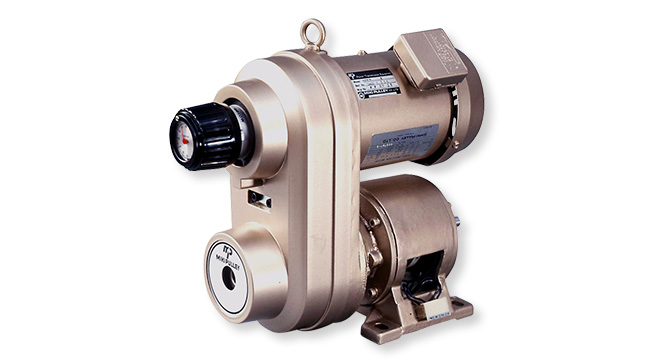

ANS 모델의 변속기에 모터와 웜 감속기를 조합한 모델로, 변속 기구에 의해 최적의 출력 회전 속도를 얻을 수 있습니다. 형상은 세로형, 가로형 등 풍부하게 갖추어져 있어 설치 설계가 용이합니다.

PDF・CAD데이터 다운로드는 여기로



여타 제품을 찾으시는 분께

제품 정보

PDF 다운로드

ANW(NHN・PMN) 모델

【사양1】

형식모터 출력[kW]극수전원 전압[V]/주파수[Hz]변속비사용 변속기사용 벨트형식감속기질량[kg]
모터측 변속기형식기계측 변속기형식
ANW-02NHN0.243상 200/50、200・220/601:4AK-90-AN-11PE-106-AN-12H1022V196SNHN-5020
ANW-04NHN0.443상 200/50、200・220/601:4AK-106-AN-14NPE-125-AN-15H1422V236SNHN-6027
ANW-07NHN0.7543상 200/50、200・220/601:4AK-125-AN-19NPE-150N-AN-18H1422V270SNHN-7048
ANW-15NHN1.543상 200/50、200・220/601:4AK-150-AN-24NPE-180N-AN-22H1922V338SNHN-8078
ANW-22PMN2.243상 200/50、200・220/601:4AK-160-AN-28NPE-190N-AN-25H2322V341SN-PRM-2591
ANW-37PMN3.743상 200/50、200・220/601:4AK-180-AN-28NPE-212N-AN-30H2322V387SN-PRM-30129

※ 0.2kW・0.4kW 모터는JIS C 4210, 0.75kW 이상의 모터는 JIS C 4213 기준에 맞게 설계된 전체외선형 모터입니다.

【사양2】

형식주파수[Hz]각 감속 비율의 출력축 회전 속도[min-1]와 출력축 토크[N・m]
1/101/201/301/401/501/60
5050~20025~10017~6812.5~5010~408.5~34
6060~24030~12020~8015~6012~4810~40
ANW-02NHN5024.5~6.440.2~11.355.0~16.255.0~18.855.0~23.355.0~26.1
6019.6~5.132.1~9.144.8~13.048.9~15.055.0~18.655.0~20.9
ANW-04NHN5049.4~12.986.3~23.8115~32.9120~40.7107~46.1100~53.3
6039.5~10.369.1~19.092.0~26.3109~32.5103~36.995.3~42.6
ANW-07NHN5092.3~24.4167~45.9212~62.5193~80.5151~87.0151~102
6073.8~19.5134~36.7173~50.0186~64.4145~69.6144~81.7
ANW-15NHN50186~50.7237~94.0303~131263~163252~166215~143
60153~40.9224~75.8288~106251~131242~159204~143
ANW-22PMN50212~79.3394~151507~208526~270467~308441~294
60178~66.1331~126430~173502~225448~271420~294
ANW-37PMN50360~134644~251870~353768~443799~525716~468
60303~112546~210742~294733~369766~475676~468

※출력축 토크는 감속기의 허용치로 제한되어 있는 경우도 있습니다.

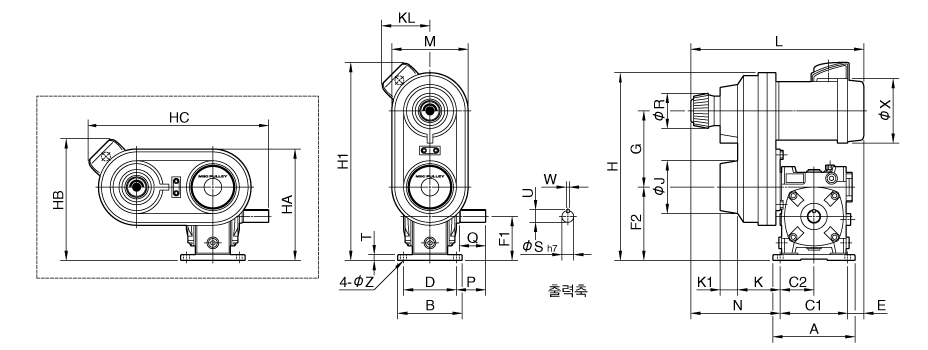

【치수】

단위 [mm]
형식ANW-02NHNANW-04NHNANW-07NHNANW-15NHNANW-22PMNANW-37PMN
A142165190220270320
B124143160170190230
C1118140160190220260
C259708095110130
D100115130140155180
E56.548404466.575
F18090105112150180
F2130150175192250300
G140160186239230250
H340389456541590677.5
H1379419477556--
J98108134155140150
K7989.5104117.5139137
K1404442535774
L345.5373417.5462.5542627.5
M139158190220220255
N171185217.5228.5255.5292.5
P4552.5657092.5100
Q405060657585
R707080808080
T121315182530
S172228323845
U1924.531354148.5
W568101014
X131131162187202235
Z101214141518
KL109109116.5125141.5164.5
HA200229270302360427.5
HB239259291.5317391464.5
HC344379432.5504510568

웨이트형 인덱스 SD

표준 핸들부에 핸들 회전 지시계(SD형)를 내장할 수 있습니다.

형식 핸들 회전수 AN용 SD형식
AN□-02-SD 5 SD-53B-B544
AN□-04-SD 6 SD-53B-B545
AN□-07-SD 7 SD-53B-B546
AN□-15-SD 8.25 SD-53B-B547
AN□-22-SD 8.25 SD-53B-B548
AN□-37-SD 8.75 SD-53B-B549

※AN용의 SD형에는 핸들 회전 수에 맞춰 레드존을 설정했습니다.

정지 시 조정 핸들 부착 사각 구멍 TH

기계 정지 시에 핸들을 삽입하고 미세조정·위치 맞추기를 쉽게 할 수 있습니다.

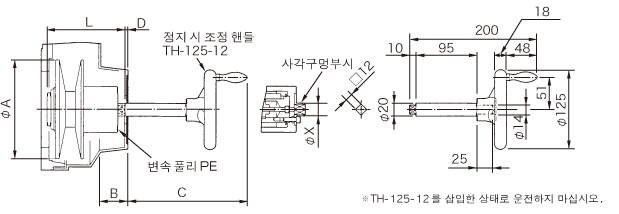

PE형 변속 풀리의 사각 구멍 부시에, TH 정지 시 조정 핸들을 부착하고 미세조정·위치 맞추기를 실행합니다.

※ 정지 시 조정 핸들(TH-125-12)은 별도 주문하십시오.

【AN 유닛 부착 시】

형식 A B C D L X
AN□-02-TH 106 40 188 2 101 20
AN□-04-TH 125 44 188 2 122 20
AN□-07-TH 155 42 188 2 124 20
AN□-15-TH 185 53 185 5 151 20
AN□-22-TH 185 57 188 2 164 20
AN□-37-TH 216 74 189 1 175 20

【ACW 유닛 부착 시】

형식 A B C D L X
ACW-02PMN-TH 106 57 207 -17 136.5 20
ACW-04PMN-TH 125 49 198.5 -8.5 137.5 34
ACW-07PMN-TH 155 53 202 -12 150 20
ACW-15PMN-TH 185 60 197.5 -7.5 170.5 20

전자 클러치·브레이크 전원장치 BEH

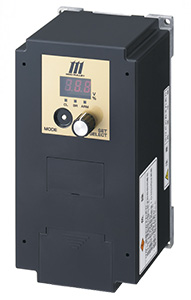

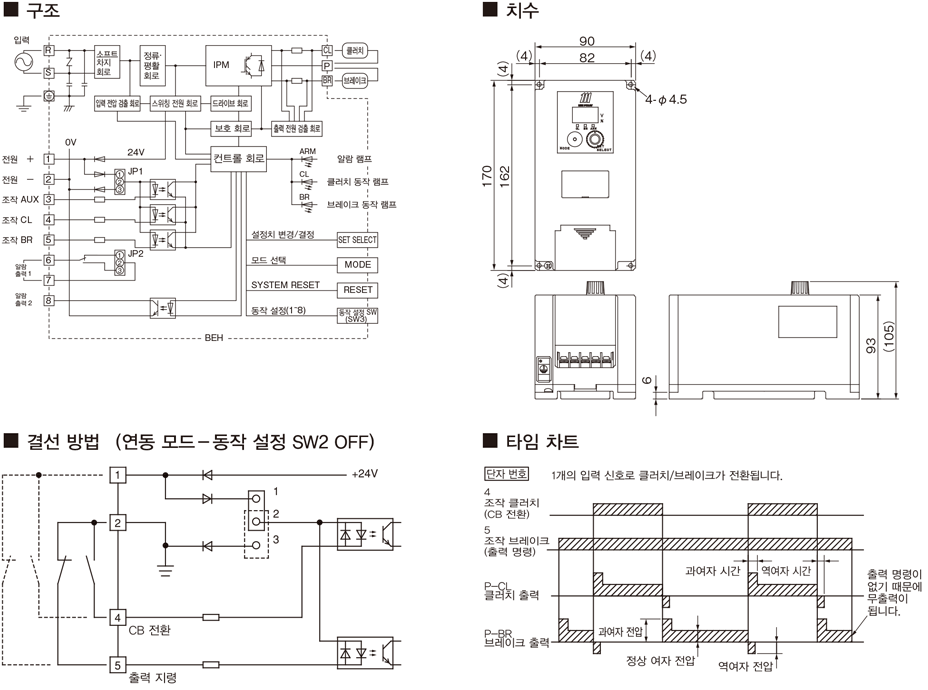

상용 교류 전원(AC100·200V)을 연결하기만 하면, 전자 클러치·브레이크에 필요한 직류 24V의 여자용 전원을 얻을 수 있습니다. 특히, 전자 클러치와 전자 브레이크를 연동시켜 작동시키는 콤비네이션 모드를 탑재하고 있어서, 고정도 및 고속으로 운전할 수 있습니다. 또한, 접속한 전자 클러치·브레이크를 자동으로 검지하여 최적의 운전 조건으로 설정하는 오토 튜닝 기능과 보호 기능도 충실하여, 잘못된 배선이나 미접속, 설정 실수 등을 알람으로 표시하여 결함 원인을 쉽게 제거 할 수 있는 고기능의 전원 장치입니다.

적용 유닛 전원 장치 형식 입력 전압 [V] 입력 전압 [V] 출력 전압 [V] 출력 용량 [W]
ACW·ANB 모든 기종 공통 BEH-10G AC200/220± 10% DC24 50
BEH-20G-1 AC100/115± 10% DC24 100
