제품 정보

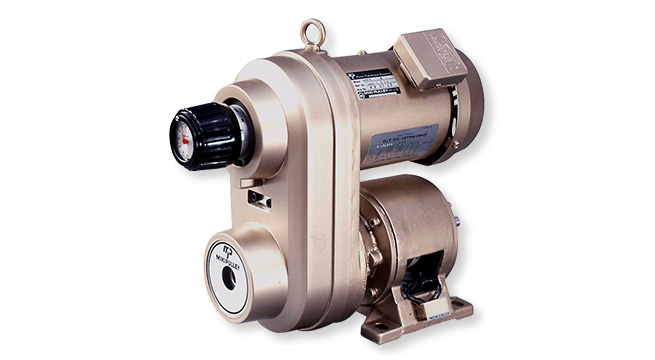

ANW (NKN) 타입

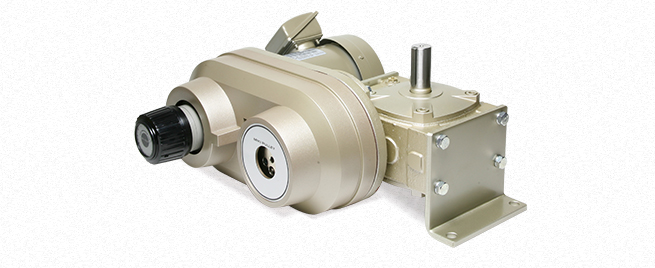

ANS 모델의 변속기에 모터와 웜 감속기를 조합한 모델로, 변속 기구에 의해 최적의 출력 회전 속도를 얻을 수 있습니다. 형상은 출력 축 상하 방향 등 풍부하게 갖추어져 있어 설치 설계가 용이합니다.

PDF・CAD데이터 다운로드는 여기로



여타 제품을 찾으시는 분께

제품 정보

PDF 다운로드

ANW (NKN) 모델

【사양1】

형식모터 출력[kW]극수전원 전압[V]/주파수[Hz]변속비사용 변속기사용 벨트형식감속기질량[kg]
모터측 변속기형식기계측 변속기형식
ANW-02NKN0.243상 200/50、200・220/601:4AK-90-AN-11PE-106-AN-12H1022V196SNKN-5022
ANW-04NKN0.443상 200/50、200・220/601:4AK-106-AN-14NPE-125-AN-15H1422V236SNKN-6031
ANW-07NKN0.7543상 200/50、200・220/601:4AK-125-AN-19NPE-150N-AN-18H1422V270SNKN-7052
ANW-15NKN1.543상 200/50、200・220/601:4AK-150-AN-24NPE-180N-AN-22H1922V338SNKN-8083

※ 0.2kW・0.4kW 모터는JIS C 4210, 0.75kW 이상의 모터는 JIS C 4213 기준에 맞게 설계된 전체외선형 모터입니다.

【사양2】

형식주파수[Hz]각 감속 비율의 출력축 회전 속도[min-1]와 출력축 토크[N・m]
1/101/201/301/401/501/60
5050~20025~10017~6812.5~5010~408.5~34
6060~24030~12020~8015~6012~4810~40
ANW-02NKN5024.5~6.440.2~11.355.0~16.255.0~18.855.0~23.355.0~26.1
6019.6~5.132.1~9.144.8~13.048.9~15.055.0~18.655.0~20.9
ANW-04NKN5049.4~12.986.3~23.8115~32.9120~40.7107~46.1100~53.3
6039.5~10.369.1~19.092.0~26.3109~32.5103~36.995.3~42.6
ANW-07NKN5092.3~24.4167~45.9212~62.5193~80.5151~87.0151~102
6073.8~19.5134~36.7173~50.0186~64.4145~69.6144~81.7
ANW-15NKN50186~50.7237~94.0303~131263~163252~166215~143
60153~40.9224~75.8288~106251~131242~159204~143

※출력축 토크는 감속기의 허용치로 제한되어 있는 경우도 있습니다.

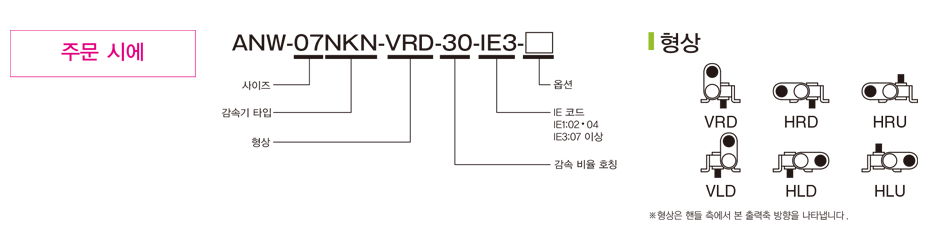

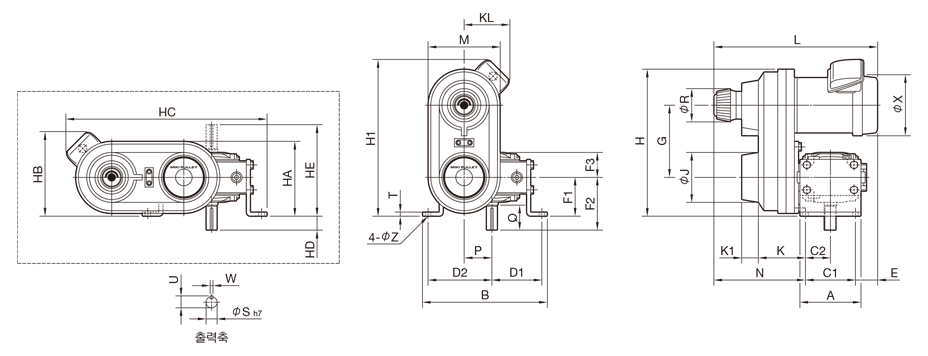

【치수】

단위 [mm]
형식ANW-02NKNANW-04NKNANW-07NKNANW-15NKN
A120135160175
B240277309350
C195115135150
C247.557.567.575
D195110122136
D2115137157184
E6860.552.564
F17080100115
F295110130140
F349546670
G140160186239
H280319381464
H1319349402.5479
J98108134155
K90.5102115137.5
K140444253
L345.5373417.5462.5
M139158190220
N183197.5230248.5
P50607080
Q40506065
R70708080
T6699
S17222832
U1924.53135
W56810
X131131162187
Z10121414
KL109109116.5125
HA139.5159195225
HB179188211.5235
HC409454509.5595
HD25303025
HE165190230255

웨이트형 인덱스 SD

표준 핸들부에 핸들 회전 지시계(SD형)를 내장할 수 있습니다.

형식 핸들 회전수 AN용 SD형식
AN□-02-SD 5 SD-53B-B544
AN□-04-SD 6 SD-53B-B545
AN□-07-SD 7 SD-53B-B546
AN□-15-SD 8.25 SD-53B-B547
AN□-22-SD 8.25 SD-53B-B548
AN□-37-SD 8.75 SD-53B-B549

※AN용의 SD형에는 핸들 회전 수에 맞춰 레드존을 설정했습니다.

정지 시 조정 핸들 부착 사각 구멍 TH

기계 정지 시에 핸들을 삽입하고 미세조정·위치 맞추기를 쉽게 할 수 있습니다.

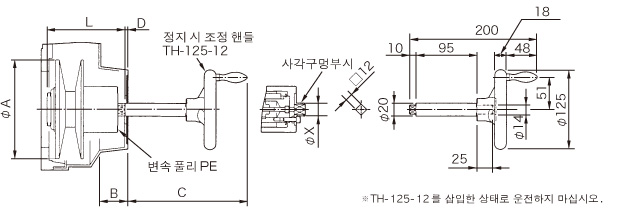

PE형 변속 풀리의 사각 구멍 부시에, TH 정지 시 조정 핸들을 부착하고 미세조정·위치 맞추기를 실행합니다.

※ 정지 시 조정 핸들(TH-125-12)은 별도 주문하십시오.

【AN 유닛 부착 시】

형식 A B C D L X
AN□-02-TH 106 40 188 2 101 20
AN□-04-TH 125 44 188 2 122 20
AN□-07-TH 155 42 188 2 124 20
AN□-15-TH 185 53 185 5 151 20
AN□-22-TH 185 57 188 2 164 20
AN□-37-TH 216 74 189 1 175 20

【ACW 유닛 부착 시】

형식 A B C D L X
ACW-02PMN-TH 106 57 207 -17 136.5 20
ACW-04PMN-TH 125 49 198.5 -8.5 137.5 34
ACW-07PMN-TH 155 53 202 -12 150 20
ACW-15PMN-TH 185 60 197.5 -7.5 170.5 20

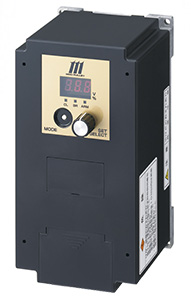

전자 클러치·브레이크 전원장치 BEH

상용 교류 전원(AC100·200V)을 연결하기만 하면, 전자 클러치·브레이크에 필요한 직류 24V의 여자용 전원을 얻을 수 있습니다. 특히, 전자 클러치와 전자 브레이크를 연동시켜 작동시키는 콤비네이션 모드를 탑재하고 있어서, 고정도 및 고속으로 운전할 수 있습니다. 또한, 접속한 전자 클러치·브레이크를 자동으로 검지하여 최적의 운전 조건으로 설정하는 오토 튜닝 기능과 보호 기능도 충실하여, 잘못된 배선이나 미접속, 설정 실수 등을 알람으로 표시하여 결함 원인을 쉽게 제거 할 수 있는 고기능의 전원 장치입니다.

적용 유닛 전원 장치 형식 입력 전압 [V] 입력 전압 [V] 출력 전압 [V] 출력 용량 [W]
ACW·ANB 모든 기종 공통 BEH-10G AC200/220± 10% DC24 50
BEH-20G-1 AC100/115± 10% DC24 100
