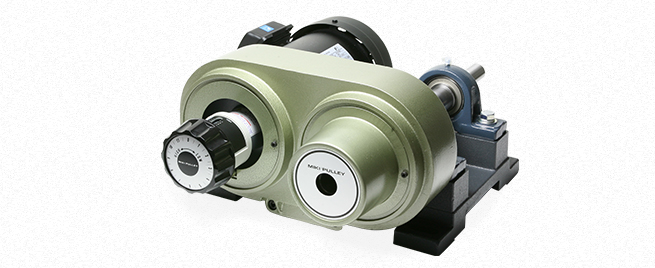

PDC 모델

PDS 모델의 변속기에 모터와 종동축을 배트에 조합한 무단변속기입니다. 매우 심플한 변속기 유닛입니다. 고객의 자유로운 설계에 가장 적합합니다.

PDF・CAD데이터 다운로드는 여기로

PDC

【사양1】

형식	모터 출력[kW]	극수	전원 전압[V]/주파수[Hz]	변속비	사용 변속기		사용 벨트형식	질량[kg]
형식	모터 출력[kW]	극수	전원 전압[V]/주파수[Hz]	변속비	모터측 변속기형식	기계측 변속기형식	사용 벨트형식	질량[kg]
PDC-02N	0.2	4	3상 200/50、200・220/60	1:4	AK-90-MA-11	PE-106-MA-12H	1022V220S	20.5
PDC-04N	0.4	4	3상 200/50、200・220/60	1:3.5	AK-124-MA-14N	PE-124-MA-15H	1422V270S	30
PDC-07N	0.75	4	3상 200/50、200・220/60	1:4	AK-140-MA-19N	PE-155-MA-18H	1422V270S	40
PDC-15N	1.5	4	3상 200/50、200・220/60	1:4	AK-155-MA-24N	PE-185-MA-22H	1922V298S	58
PDC-22N	2.2	4	3상 200/50、200・220/60	1:4.5	AK-185-MA-28N	PE-216-MA-25H	2322V364S	71.5
PDC-37N	3.7	4	3상 200/50、200・220/60	1:3	AK-216-MA-28N	PE-216-MA-30H	2322V396S	88

※ 0.2kW･0.4kW 모터는JIS C 4210, 0.75kW 이상의 모터는 JIS C 4213 기준에 맞게 설계된 전체외선형 모터입니다.

【사양2】

형식	출력축 회전 속도[min^-1]와 출력축 토크[N･m]
	50Hz		60Hz
	출력축회전 속도[min^-1]	출력축토크[N･m]	출력축회전 속도[min^-1]	출력축토크[N･m]
PDC-02N	500～2000	3～0.6	600～2400	2.4～0.5
PDC-04N	720～2520	3.6～1	870～3050	2.9～0.8
PDC-07N	600～2400	9.2～2.4	720～2880	7.5～2
PDC-15N	500～2000	19～5.4	600～2400	15～4.3
PDC-22N	500～2250	28～8.2	600～2700	22～6.6
PDC-37N	780～2350	40～11	940～2820	32～8.8

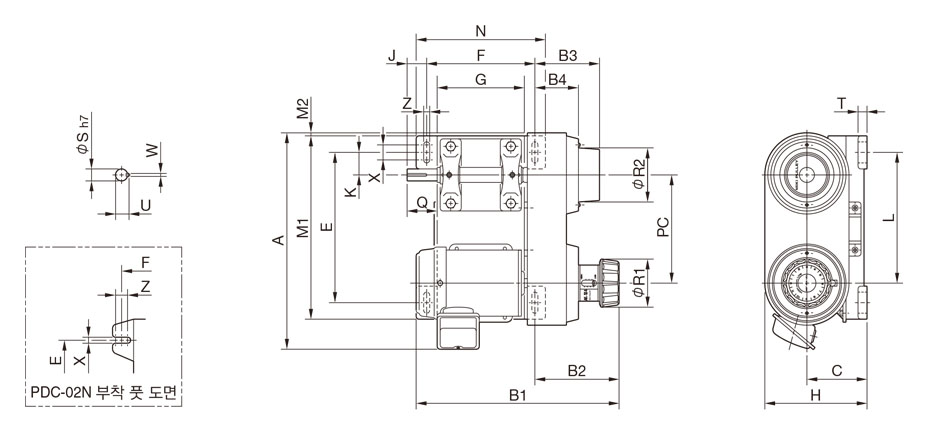

【치수】

단위 [mm]

형식	PDC-02N	PDC-04N	PDC-07N	PDC-15N	PDC-22N	PDC-37N
A	305	404	398	436	511	541
B₁	347	375	425	485	568	580
B₂	137	154	165	195	230	240
B₃	86	119	145	165	200	210
B₄	51	82	75	105	130	142
C	95	110	120	130	140	152
E	240	280	290	320	390	390
F	180	200	240	270	320	320
G	150	160	200	230	280	280
H	165	185	210	235	264	276
J	45	40	65	65	80	85
K	35	42	58	67	64	64
L	198	242	230	249	294	309
M₁	300	340	350	380	450	450
M₂	0	3	3	8	31	31
N	200	240	280	310	360	360
PC	163	200	172	182	230	247
Q	60	60	85	85	100	105
R₁	70	86	86	86	86	86
R₂	90	100	110	121	150	150
T	15	15	20	20	20	20
X	11	28	25	25	25	25
Z	10	12	15	15	15	15
S	20	20	25	25	30	30
U	22.5	22.5	28	28	33	33
W	6	6	8	8	8	8

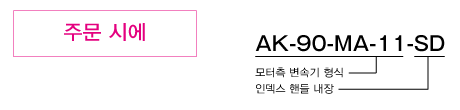

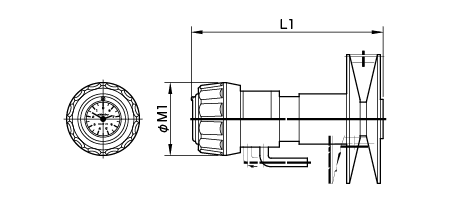

인덱스 핸들 SD 부착

핸들 회전을 더욱 보기 쉽도록 인덱스 핸들 부착형을 선택할 수 있습니다 . 핸들을 한 번 회전하면 단침이 한 눈금 움직이는 이침식입니다 . 그래서 핸들 회전 횟수를 자세히 읽을 수 있습니다 .

형식	변속기유닛크기	인덱스 핸들 형식	L1[mm]	M1[mm]
AK-90-MA-11-SD	02	SD-53B-9L	154.5	70
AK-124-MA-14N-SD	04	SD-53B-90A-9L	190	90
AK-140-MA-19N-SD	07	SD-53B-90A-9L	195	90
AK-155-MA-24N-SD	15	SD-53B-90A-9L	230	90
AK-185-MA-28N-SD	22	SD-53B-90A-12L	258	90
AK-216-MA-28N-SD	37	SD-53B-90A-12L	266	90

※ 기타 치수는 PDS 의 사양・치수 페이지에서 확인하시기 바랍니다 .

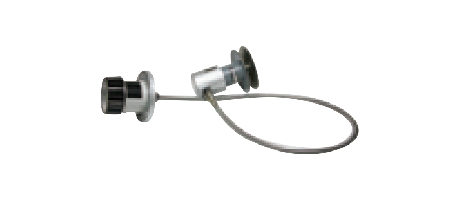

원격 조작장치 부착 유닛

벨 트 식 무 단 변 속 기 유 닛 에 플 레 시 블 샤 프 트 식 원 격 조 작 장 치 를 설치함으로써 원격 조작을 실현합니다 . 모터 축 방향으로 플렉시블 샤프트를 꺼내는 RFA 타입과 직교 방향으로 꺼내는 RFB 타입 중에서 선택할 수 있습니다 .

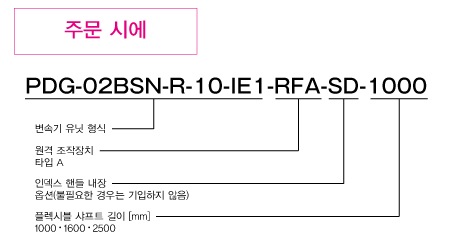

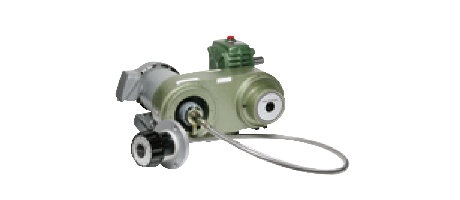

RFA

변속기유닛크기	핸들 회전횟수[ 회 ]	표준 플렉시블샤프트 길이[mm]	모터측 변속기 형식	원격 조작장치RF 형식
02（0.2kW）	5	1000・1600・2500	AK-90-MA-11-RFA	RFA-90-A
04（0.4kW）	5.5	1000・1600・2500	AK-124-MA-14N-RFA	RFA-124-A
07（0.75kW）	7.5	1000・1600・2500	AK-140-MA-19N-RFA	RFA-140-A
15（1.5kW）	8.5	1000・1600・2500	AK-155-MA-24N-RFA	RFA-155-A
22（2.2kW）	10.5	1000・1600・2500	AK-185-MA-28N-RFA	RFA-185-A
37（3.7kW）	8.5	1000・1600・2500	AK-216-MA-28N-RFA	RFA-216-A

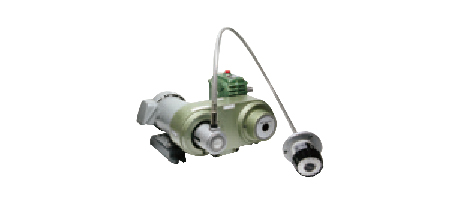

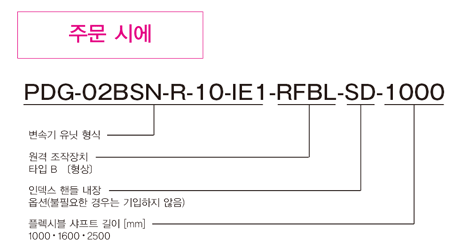

RFB

변속기유닛크기	핸들 회전횟수[ 회 ]	표준 플렉시블샤프트 길이[mm]	모터측 변속기 형식
02（0.2kW）	10	1000・1600・2500	AK-90-MA-11-RFB	RFB-90-A
04（0.4kW）	11	1000・1600・2500	AK-124-MA-14N-RFB	RFB-124-A
07（0.75kW）	15	1000・1600・2500	AK-140-MA-19N-RFB	RFB-140-A
15（1.5kW）	17	1000・1600・2500	AK-155-MA-24N-RFB	RFB-155-A
22（2.2kW）	21	1000・1600・2500	AK-185-MA-28N-RFB	RFB-185-A
37（3.7kW）	17	1000・1600・2500	AK-216-MA-28N-RFB	RFB-216-A

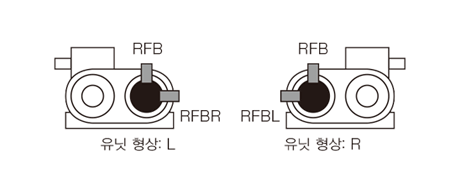

RFB 타입은 플렉시블샤 프 트 를 꺼 내 는 방 향 을 선 택 할 수 있습니다 .

설계상의 확인 사항

원격 조작 장치 부착 유닛은 표준 유닛에 비해 다음과 같은 구성으로 되어 있습니다 .

・원격 조작 장치용 모터측 변속기 AK(RF)
・원격 조작 장치 RF
・플렉시블 샤프트
・인덱스 핸들 ( 옵션 )

플렉시블 샤프트의 완곡 반경은 R300mm 이내가 되도록 하십시오 . 플렉시블 샤프트의 처리가 복잡한 경우 플렉시블 샤프트에 가이드 등을 설치하십시오 .
표준 플렉시블 샤프트 길이는 1000・1600・2500mm 입니다 . 표준 이외의 길이에도 대응 가능하므로 문의하십시오 .

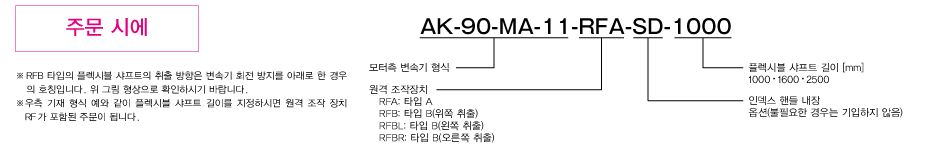

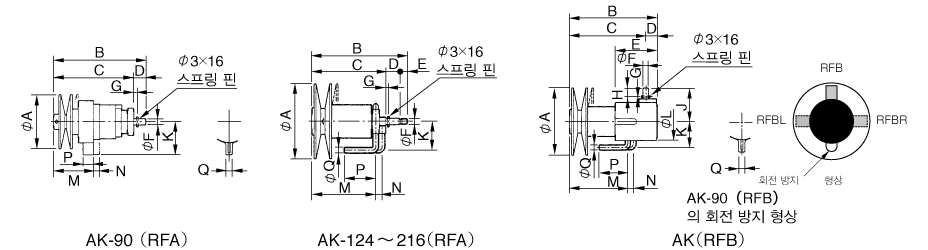

원격 조작장치 RF 용 모터측 변속기 AK(RF)

RF 원격 조작장치에서 변속을 위한 전용 모터측 변속기입니다 .

형식	변속기유닛크기	공통 치수 [mm]							RFA 치수 [mm]					RFB 치수 [mm]								핸들 회전 횟수 [ 회 ]
형식	변속기유닛크기	A	F	K	M	N	P	Q	B	C	D	E	G	B	C	D	E	G	H	J	L	RFA	RFB
AK-90-MA-11-RF[ ]	02	90	10	55	67	10	17	10	154	134	20	-	6	171	149	22	78	4	20	62	70	5	10
AK-124-MA-14N-RF[ ]	04	124	10	48	107	11	53	10	160	124	24	12	4	162	140	22	78	4	20	62	70	5.5	11
AK-140-MA-19N-RF[ ]	07	140	10	48	112	15	53	10	169	133	24	12	4	171	149	22	78	4	20	62	70	7.5	15
AK-155-MA-24N-RF[ ]	15	155	10	48	142	17	53	10	201	165	24	12	4	203	181	22	78	4	20	62	70	8.5	17
AK-185-MA-28N-RF[ ]	22	185	10	53	165	21	62	10	228	192	24	12	4	230	208	22	78	4	20	62	70	10.5	21
AK-216-MA-28N-RF[ ]	37	216	10	53	175	17.5	74	10	236	200	24	12	4	238	216	22	78	4	20	62	70	8.5	17

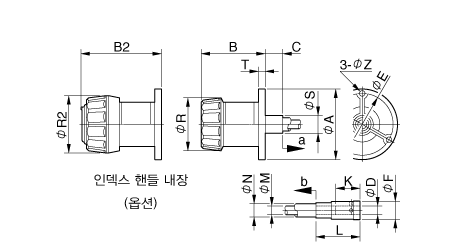

원격 조작장치 RF

플렉시블 샤프트식 원격 조작 장치 부분입니다 .

형식	변속기유닛크기	寸法 [mm]																핸들 회전 횟수 [ 회 ]
형식	변속기유닛크기	A	B	B2	C	D	E	F	K	L	M	N	R	R2	S	T	Z	RFA	RFB
RFA-90-A / RFB-90-A	02	100	75	81	25	10	82	20	38	70	10	14	70	70	25	11	7	5	10
RFA-124-A/RFB-124-A	04	118	94	120	25	10	100	20	38	70	10	14	86	90	25	12	7	5.5	11
RFA-140-A/RFB-140-A	07	118	94	120	25	10	100	20	38	70	10	14	86	90	25	12	7	7.5	15
RFA-155-A/RFB-155-A	15	118	94	120	25	10	100	20	38	70	10	14	86	90	25	12	7	8.5	17
RFA-185-A/RFB-185-A	22	118	104	131	25	10	100	20	38	70	13	18	86	90	25	12	7	10.5	21
RFA-216-A/RFB-216-A	37	118	104	131	25	10	100	20	38	70	13	18	86	90	25	12	7	8.5	17

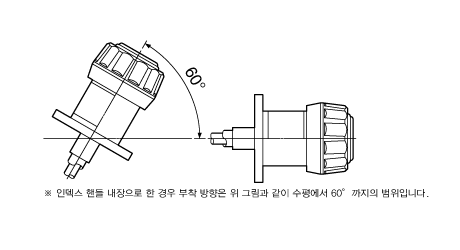

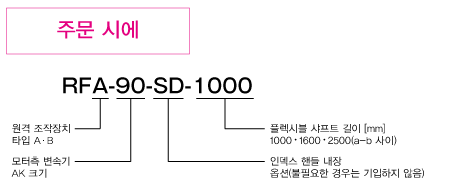

※상기 형식란의 형식은 핸들 부분만의 형식입니다 ( 플렉시블 샤프트 없음 ). 인덱스 핸들 내장 옵션으로 하고 싶은 경우에는 말미 -A 를 -SD 로 지시해 주십시오 .

원격 조작 장치 RF 용 인덱스 핸들 SD

형식	적용 인덱스 핸들
형식	RFA	RFB
RFA-90-SD/RFB-90-SD	SD-53B-9L	SD-53B-12L
RFA-124-SD/RFB-124-SD	SD-53B-90A-9L	SD-53B-90A-12L
RFA-140-SD/RFB-140-SD	SD-53B-90A-9L	SD-53B-90A-16L
RFA-155-SD/RFB-155-SD	SD-53B-90A-9L	SD-53B-90A-25L
RFA-185-SD/RFB-185-SD	SD-53B-90A-12L	SD-53B-90A-25L
RFA-216-SD/RFB-216-SD	SD-53B-90A-12L	SD-53B-90A-25L

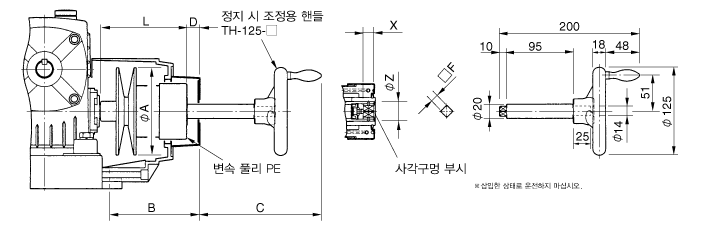

정지 시 조정 핸들 부착 사각 구멍　TH

기계 정지 시에 핸들을 삽입하여 미세 조정 및 위치 맞추기를 간단하게 할 수 있습니다 . 　PE 변속 풀리의 사각 구멍 부시에 TH 정지 시 조정 핸들을 부착하여 미세 조정 및 위치 맞추기를 실시합니다 . 　정지 시 조정 핸들 (TH-125- □ ) 은 별도로 발주하십시오 .

PDG-BS　유닛 부착 시 치수

단위［mm］

핸들 형식	변속 풀리	A	B	C	D	□F	L	X	Z
TH-125-12	PE-106	106	90	176	14	12	91	15	24
TH-125-12	PE-124	124	125	169	21	12	122	15	28
TH-125-15	PE-155	155	145	176	14	15	151	15	32
TH-125-15	PE-185	185	165	172	18	15	172	20	40
TH-125-15	PE-216	216	200	175	15	15	205	20	50
TH-125-15	PE-216	216	200	165	25	15	205	20	50
