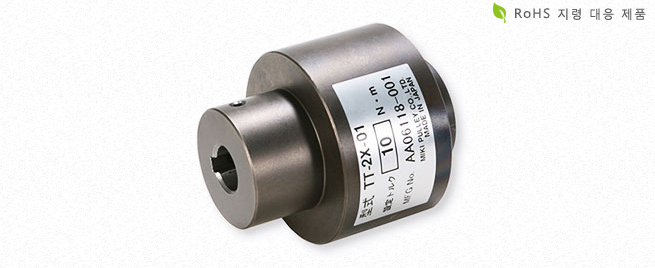

TT(01)타입
과부하를 확실하게 검출하여 홈에서 드라이브 키를 분리함으로써 입력과 출력을 분리하며, 과부하가 제거되면 다시 동일한 토크 및 계산 위치에서 자동으로 연결합니다. 토크 설정은 내부에 장착된 토크 스프링으로 이루어지므로 미세 조정 등의 번거로운 작업이 필요 없습니다. TT-01 타입은 두 축 접합용으로 사용되며, 플렉시블 커플링으로서의 역할도 합니다.
PDF・CAD데이터 다운로드는 여기로

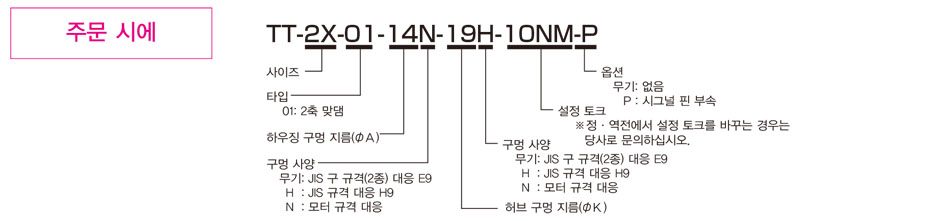

TT(01)타입
【사양】
| 형식 | 사이즈 | 설정 토르값［N･m］ | 허용 부착 오차 | 최고 회전 속도［min-1］ | 관성 모멘트［kg・m2］ | 질량［kg］ | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 스프링 색 분류 | 편심 | 편각 | |||||||||||||
| 무색 | 블루 | 레드 | 옐로우 | 화이트 | 그레이 | 그린 | 브라운＊ | 무색* | ［mm］ | ［°］ | |||||
| TT-1X-01 | 1X | 0.2 | 0.5 | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 | 3.5 | 4.0 | 0.2 | 0.5 | 1800 | 0.06×10-3 | 0.3 |
| TT-2-01 | 2 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 0.2 | 0.5 | 1800 | 0.26×10-3 | 0.7 |
| TT-2X-01 | 2X | 2 | 3 | 5 | 8 | 10 | 12 | 15 | 18 | 20 | 0.2 | 0.5 | 1800 | 0.52×10-3 | 1.0 |
| TT-3-01 | 3 | 5 | 8 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 0.2 | 0.5 | 1800 | 1.23×10-3 | 1.5 |
| TT-3X-01 | 3X | 10 | 16 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 0.2 | 0.5 | 1800 | 1.94×10-3 | 2.7 |
| TT-4X-01 | 4X | 20 | 30 | 50 | 80 | 100 | 120 | 150 | 180 | 200 | 0.2 | 0.5 | 500 | 14.8×10-3 | 6.3 |
※위 표의 설정 토크값은 회전 속도 1500min-1일 때의 값입니다.
※설정 토크값은 ± 20% 정도의 오차가 있습니다 .
※＊부의 토크에서 내구성이 필요한 경우는 사이즈업 하십시오.

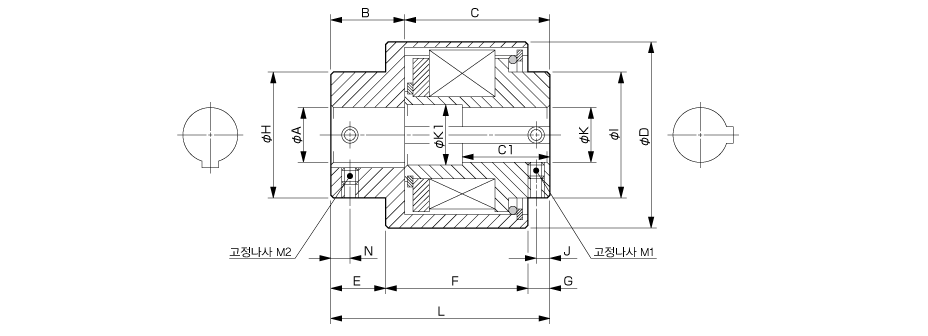

【치수】
単位 [mm]
| 사이즈 | K1 | B | C | C1 | D | E | F | G | H | I | J | L | N | M1 | M2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1X | 12.5 | 20 | 30 | 23 | 42 | 15 | 30 | 5 | 25 | 22 | 3 | 50 | 6 | 2-M4 | 2-M4 |
| 2 | 16.5 | 24.5 | 41.5 | 32.5 | 55 | 20 | 35 | 11 | 35 | 32 | 5 | 66 | 7 | 2-M5 | 2-M5 |
| 2X | 20.5 | 31 | 45 | 34 | 65 | 25 | 40 | 11 | 40 | 38 | 5 | 76 | 8 | 2-M5 | 2-M5 |
| 3 | 25.5 | 37.5 | 53.5 | 40 | 75 | 30 | 50 | 11 | 45 | 45 | 5 | 91 | 10 | 2-M6 | 2-M6 |
| 3X | 25.5 | 36 | 85 | 41 | 75 | 30 | 80 | 11 | 45 | 45 | 6 | 121 | 10 | 2-M6 | 2-M6 |
| 4X | 28.5 | 46 | 95 | 60 | 120 | 35 | 90 | 16 | 80 | 80 | 8 | 141 | 12 | 2-M10 | 2-M10 |
※사이즈 4X 의 φK 가 30mm 이상인 경우 , 형상이 스트레이트가 되어 K1・C1 치수는 없습니다 .
【토크 계수】
【표준 구멍 지름φ A】
単位 [mm]
| 형식 | 구멍 가공 규격 | 구멍 지름 호칭 | 표준 구멍 지름 A [mm] | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 8 | 10 | 11 | 12 | 14 | 15 | 16 | 18 | 19 | 20 | 22 | 24 | 25 | 28 | 30 | 32 | 35 | 38 | 40 | 42 | 45 | 48 | 50 | |||
| TT-1X-01 | JIS 구 규격 E9 대응 | 무기 | ● | ● | ● | ● | ● | ||||||||||||||||||
| JIS 규격 H9 대응 | H | ● | ● | ● | ● | ||||||||||||||||||||
| 모터 규격 대응 | N | ● | |||||||||||||||||||||||
| TT-2-01 | JIS 구 규격 E9 대응 | 무기 | ● | ● | ● | ● | ● | ● | ● | ● | |||||||||||||||
| JIS 규격 H9 대응 | H | ● | ● | ● | ● | ● | ● | ● | ● | ||||||||||||||||
| 모터 규격 대응 | N | ● | ● | ||||||||||||||||||||||
| TT-2X-01 | JIS 구 규격 E9 대응 | 무기 | ● | ● | ● | ● | ● | ● | ● | ● | |||||||||||||||
| JIS 규격 H9 대응 | H | ● | ● | ● | ● | ● | ● | ● | ● | ||||||||||||||||
| 모터 규격 대응 | N | ● | ● | ● | |||||||||||||||||||||
| TT-3-01 | JIS 구 규격 E9 대응 | 무기 | ● | ● | ● | ● | ● | ● | ● | ● | |||||||||||||||
| JIS 규격 H9 대응 | H | ● | ● | ● | ● | ● | ● | ● | ● | ||||||||||||||||
| 모터 규격 대응 | N | ● | ● | ● | |||||||||||||||||||||
| TT-3X-01 | JIS 구 규격 E9 대응 | 무기 | ● | ● | ● | ● | ● | ● | ● | ||||||||||||||||
| JIS 규격 H9 대응 | H | ● | ● | ● | ● | ● | ● | ● | |||||||||||||||||
| 모터 규격 대응 | N | ● | ● | ● | |||||||||||||||||||||
| TT-4X-01 | JIS 구 규격 E9 대응 | 무기 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ||||||||
| JIS 규격 H9 대응 | H | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | |||||||||
| 모터 규격 대응 | N | ● | ● | ● | ● | ● | ● | ||||||||||||||||||
※ 구멍 지름 φ8mm 에는 키 홈이 없습니다 .
【표준 구멍 지름φ K】
単位 [mm]
| 형식 | 구멍 가공 규격 | 구멍 지름 호칭 | 표준 구멍 지름 K [mm] | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 8 | 10 | 11 | 12 | 14 | 15 | 16 | 18 | 19 | 20 | 22 | 24 | 25 | 28 | 30 | 32 | 35 | 38 | 40 | 42 | 45 | 48 | 50 | |||
| TT-1X-01 | JIS 구 규격 E9 대응 | 무기 | ● | ● | ● | ● | |||||||||||||||||||
| JIS 규격 H9 대응 | H | ● | ● | ● | |||||||||||||||||||||
| 모터 규격 대응 | N | ||||||||||||||||||||||||
| TT-2-01 | JIS 구 규격 E9 대응 | 무기 | ● | ● | ● | ● | ● | ||||||||||||||||||
| JIS 규격 H9 대응 | H | ● | ● | ● | ● | ● | |||||||||||||||||||
| 모터 규격 대응 | N | ● | |||||||||||||||||||||||
| TT-2X-01 | JIS 구 규격 E9 대응 | 무기 | ● | ● | ● | ● | ● | ● | |||||||||||||||||
| JIS 규격 H9 대응 | H | ● | ● | ● | ● | ● | |||||||||||||||||||
| 모터 규격 대응 | N | ● | ● | ||||||||||||||||||||||
| TT-3-01 | JIS 구 규격 E9 대응 | 무기 | ● | ● | ● | ● | ● | ● | |||||||||||||||||
| JIS 규격 H9 대응 | H | ● | ● | ● | ● | ● | ● | ||||||||||||||||||
| 모터 규격 대응 | N | ● | ● | ||||||||||||||||||||||
| TT-3X-01 | JIS 구 규격 E9 대응 | 무기 | ● | ● | ● | ● | ● | ● | |||||||||||||||||
| JIS 규격 H9 대응 | H | ● | ● | ● | ● | ● | ● | ||||||||||||||||||
| 모터 규격 대응 | N | ● | ● | ||||||||||||||||||||||
| TT-4X-01 | JIS 구 규격 E9 대응 | 무기 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ||||||||||
| JIS 규격 H9 대응 | H | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | |||||||||||
| 모터 규격 대응 | N | ● | ● | ● | ● | ● | |||||||||||||||||||
※ 구멍 지름 φ8mm 에는 키 홈이 없습니다 .
시그널 핀
무인 운전이나 원격 조작 기계·장치 등으로 과부하가 걸렸을 경우에는 자동으로 전원을 끄거나 경보를 울리거나 하는 장치가 필요합니다. 이 경우는 토크 텐더에 시그널핀을 세트하여 과부하를 검출할 수 있습니다.
과부하가 되면 입력 측과 출력 측이 분리되어, 토크 텐더 허브부의 캠(cam)기구에 의해 신호핀은 반경 방향으로 튀어나옵니다. 이를 이용하여 리밋 스위치로 전원을 끊거나 경보 등을 울릴 수 있게 됩니다.
이 경우는 반드시 하우징을 입력측으로 사용해 주십시오.
또한, 표준품에서 '시그널핀 부착'으로는 개조할 수 없습니다. 시그널핀 부착이 필요한 경우는, 주문 시의 형식 말미에 －Ｐ라고 지시하십시오.
【치수】
단위[mm]
| 사이즈 | M | Y | R | N |
|---|---|---|---|---|
| 1X | 47 | 1.5 | 6.5 | 5.5 |
| 2 | 56 | 2.5 | 5 | 4.5 |
| 2X | 60 | 2.5 | 5 | 4.5 |
| 3 | 79 | 2.5 | 5 | 4.5 |
| 3X | 114 | 2.5 | 5 | 4.5 |
| 4X | 125 | 2.5 | 5 | 2 |

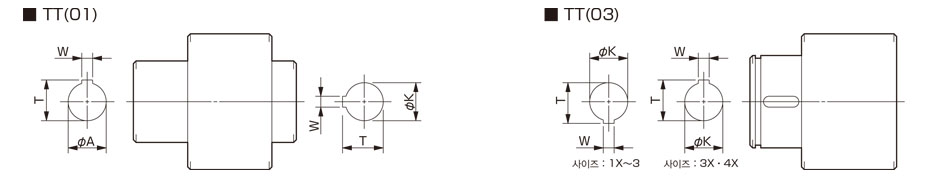

【표준 구멍 가공 규격】
・고정나사는 제품에 부속됩니다 .
・표기 이외의 구멍 가공 규격 치수에 대해서는 당사로 문의해 주십시오 .
（허브 치수상 가공할 수 없는 경우가 있습니다 .）
단위 [mm]
| JIS 구 규격 2 종 JIS B 1301 1959 대응 | JIS 신 규격 H9 JIS B 1301 1996 대응 | 모터 규격 JIS C 4210 2001 대응 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 구멍 지름 호칭 | 구멍 지름 φA・φK） |
키 홈폭 (W) |
키 홈높이 (T) |
구멍 지름 호칭 | 구멍 지름 （φA・φK） |
키 홈폭 (W) |
키 홈높이 (T) |
구멍 지름 호칭 | 구멍 지름 （φA・φK） |
키 홈폭 (W) |
키 홈높이 (T) |
| 공차 H7 |
공차 E9 |
- | 공차 H7 |
공차 H9 |
- | 공차 G7 |
- | - | |||
| 8 | 8+0.0150 | - | - | - | - | - | - | - | - | - | - |
| 10 | 10+0.0150 | 4+0.050+0.020 | 11.5+0.50 | 10Ｈ | 10+0.0150 | 4+0.0300 | 11.8+0.50 | - | - | - | - |
| 11 | 11+0.0180 | 4+0.050+0.020 | 12.5+0.50 | 11Ｈ | 11+0.0180 | 4+0.0300 | 12.8+0.50 | - | - | - | - |
| 12 | 12+0.0180 | 4+0.050+0.020 | 13.5+0.50 | 12Ｈ | 12+0.0180 | 4+0.0300 | 13.8+0.50 | - | - | - | - |
| 14 | 14+0.0180 | 5+0.050+0.020 | 16.0+0.50 | 14Ｈ | 14+0.0180 | 5+0.0300 | 16.3+0.50 | 14Ｎ | 14+0.024+0.006 | 5+0.0300 | 16.0+0.50 |
| 15 | 15+0.0180 | 5+0.050+0.020 | 17.0+0.50 | 15Ｈ | 15+0.0180 | 5+0.0300 | 17.3+0.50 | - | - | - | - |
| 16 | 16+0.0180 | 5+0.050+0.020 | 18.0+0.50 | 16Ｈ | 16+0.0180 | 5+0.0300 | 18.3+0.50 | - | - | - | - |
| 18 | 18+0.0180 | 5+0.050+0.020 | 20.0+0.50 | 18Ｈ | 18+0.0180 | 6+0.0300 | 20.8+0.50 | - | - | - | - |
| 19 | 19+0.0210 | 5+0.050+0.020 | 21.0+0.50 | 19Ｈ | 19+0.0210 | 6+0.0300 | 21.8+0.50 | 19Ｎ | 19+0.028+0.007 | 6+0.0300 | 21.5+0.50 |
| 20 | 20+0.0210 | 5+0.050+0.020 | 22.0+0.50 | 20Ｈ | 20+0.0210 | 6+0.0300 | 22.8+0.50 | - | - | - | - |
| 22 | 22+0.0210 | 7+0.061+0.025 | 25.0+0.50 | 22Ｈ | 22+0.0210 | 6+0.0300 | 24.8+0.50 | - | - | - | - |
| 24 | 24+0.0210 | 7+0.061+0.025 | 27.0+0.50 | 24Ｈ | 24+0.0210 | 8+0.0360 | 27.3+0.50 | 24Ｎ | 24+0.028+0.007 | 8+0.0360 | 27.0+0.50 |
| 25 | 25+0.0210 | 7+0.061+0.025 | 28.0+0.50 | 25Ｈ | 25+0.0210 | 8+0.0360 | 28.3+0.50 | - | - | - | - |
| 28 | 28+0.0210 | 7+0.061+0.025 | 31.0+0.50 | 28Ｈ | 28+0.0210 | 8+0.0360 | 31.3+0.50 | 28Ｎ | 28+0.028+0.007 | 8+0.0360 | 31.0+0.50 |
| 30 | 30+0.0210 | 7+0.061+0.025 | 33.0+0.50 | 30Ｈ | 30+0.0210 | 8+0.0360 | 33.3+0.50 | - | - | - | - |
| 32 | 32+0.0250 | 10+0.061+0.025 | 35.5+0.50 | 32Ｈ | 32+0.0250 | 10+0.0360 | 35.3+0.50 | - | - | - | - |
| 35 | 35+0.0250 | 10+0.061+0.025 | 38.5+0.50 | 35Ｈ | 35+0.0250 | 10+0.0360 | 38.3+0.50 | - | - | - | - |
| 38 | 38+0.0250 | 10+0.061+0.025 | 41.5+0.50 | 38Ｈ | 38+0.0250 | 10+0.0360 | 41.3+0.50 | 38Ｎ | 38+0.034+0.009 | 10+0.0360 | 41.0+0.50 |
| 40 | 40+0.0250 | 10+0.061+0.025 | 43.5+0.50 | 40Ｈ | 40+0.0250 | 12+0.0430 | 43.3+0.50 | - | - | - | - |
| 42 | 42+0.0250 | 10+0.061+0.025 | 45.5+0.50 | 42Ｈ | 42+0.0250 | 12+0.0430 | 45.3+0.50 | 42Ｎ | 42+0.034+0.009 | 12+0.0430 | 45.0+0.50 |
| 45 | 45+0.0250 | 12+0.075+0.032 | 48.5+0.50 | 45Ｈ | 45+0.0250 | 14+0.0430 | 48.8+0.50 | - | - | - | - |
| 48 | 48+0.0250 | 12+0.075+0.032 | 51.5+0.50 | 48Ｈ | 48+0.0250 | 14+0.0430 | 51.8+0.50 | 48Ｎ | 48+0.034+0.009 | 14+0.0430 | 51.5+0.50 |
| 50 | 50+0.0250 | 12+0.075+0.032 | 53.5+0.50 | 50Ｈ | 50+0.0250 | 14+0.0430 | 53.8+0.50 | - | - | - | - |
