BMS（NHF）法兰安装型

三木プーリのBMS-NHFタイプ 無励磁作動形ブレーキ付きモータ製品画像（無励磁作動ブレーキモータ・安全停止・産業用駆動機器）
下载产品目录
用户手册 下载
在保持通用电机尺寸不变的前提下，其内部集成了无励磁制动器和电源装置。通电时电机轴开始旋转，断电时电机轴停止。该设计对紧急制动等场景非常有效。此外，通过释放手柄，即使在制动保持状态下，也可手动释放制动。本产品为法兰安装型。

【规格】

型号 电机 制动器 旋转部件惯性矩 J [kg·m²] 允许制动功率Pba ℓ［W］ 总制动功ET［J］ 动作时间 质量［kg］
机架号 输出功率[kW] 4极 扭矩 T[N·m] 线圈（20℃） 耐热等级 气隙 电枢吸合时间 ta[s] 惯性时间
框架号 转矩 T[N·m] 电压［V］ 电流［A］ 电阻［Ω］ 功率［W］ 规定值［mm］ 极限值［mm］ 电枢吸入时间 ta[s] 同时断开［s］ 直流单独切断时间［s］
BMS-024-NHBN 63 0.2 2 DC90 0.20 440 18 B 0.15～0.25 0.40 0.8×10⁻³ 18 3.5×10⁷ 0.04 0.1 0.08 7.5
BMS-024-NHFN 63 0.2 2 DC90 0.20 440 18 B 0.15～0.25 0.40 0.8×10⁻³ 18 3.5×10⁷ 0.04 0.1 0.08 8.5
BMS-044-NHB 71 0.4 4 DC90 0.28 324 25 B 0.15～0.25 0.40 1.5×10⁻³ 26.2 7.0×10⁷ 0.05 0.1 0.08 10
BMS-044-NHF 71 0.4 4 DC90 0.28 324 25 B 0.15～0.25 0.40 1.5×10⁻³ 26.2 7.0×10⁷ 0.05 0.1 0.08 11
BMS-074-HPB 80 0.75 8 DC90 0.33 270 30 B 0.20～0.30 0.50 4.3×10⁻³ 29.4 12.5×10⁷ 0.05 0.14 0.09 16.5
BMS-074-HPF 80 0.75 8 DC90 0.33 270 30 B 0.20～0.30 0.50 4.3×10⁻³ 29.4 12.5×10⁷ 0.05 0.14 0.09 19
BMS-154-HPB 90 1.5 15 DC90 0.34 261 31 B 0.20～0.30 0.60 8.1×10⁻³ 45.8 20.0×10⁷ 0.11 0.15 0.09 23
BMS-154-HPF 90 1.5 15 DC90 0.34 261 31 B 0.20～0.30 0.60 8.1×10⁻³ 45.8 20.0×10⁷ 0.11 0.15 0.09 26
  • 0.2kW和0.4kW的电机是符合JIS C 4210标准的全封闭外扇电机，0.75kW及以上的电机是符合JIS C 4213标准的全封闭外扇电机。（日立产机系统株式会社制造）
  • 电机的输入电源为三相交流200V/50Hz、交流200V/交流220V/60Hz。
  • 关于制动电机的允许制动频率，请参阅“设计确认事项”一页。具体频率会因负载条件而异，请通过选型计算进行确认。

【尺寸】

三木プーリの無励磁作動形ブレーキ付きモータBMSモデルNHFタイプ寸法図 外形寸法および取付寸法を示す寸法図
单位 [mm]
型号 本体尺寸 CAD文件编号
L LR LL D KL LC Y LB LA LE LG LZ S W U T Q V
BMS-024-NHFN 241 23 218 130 115 160 70 110 130 3.5 8 10 11 h6 － 1 － 23 － BMS-NHF1
BMS-044-NHF 265 30 235 145 134.5 160 79 110 130 3.5 10 10 14 j6 5 3 5 30 M5×0.8 深度18 BMS-NHF2
BMS-074-HPF 305 40 265 163 142 200 88 130 165 3.5 12 12 19 j6 6 3.5 6 40 M6×1 深度20 BMS-NHF3
BMS-154-HPF 349 50 299 176 144 200 98 130 165 3.5 12 12 24 j6 8 4 7 50 M6×1 深度20 BMS-NHF4

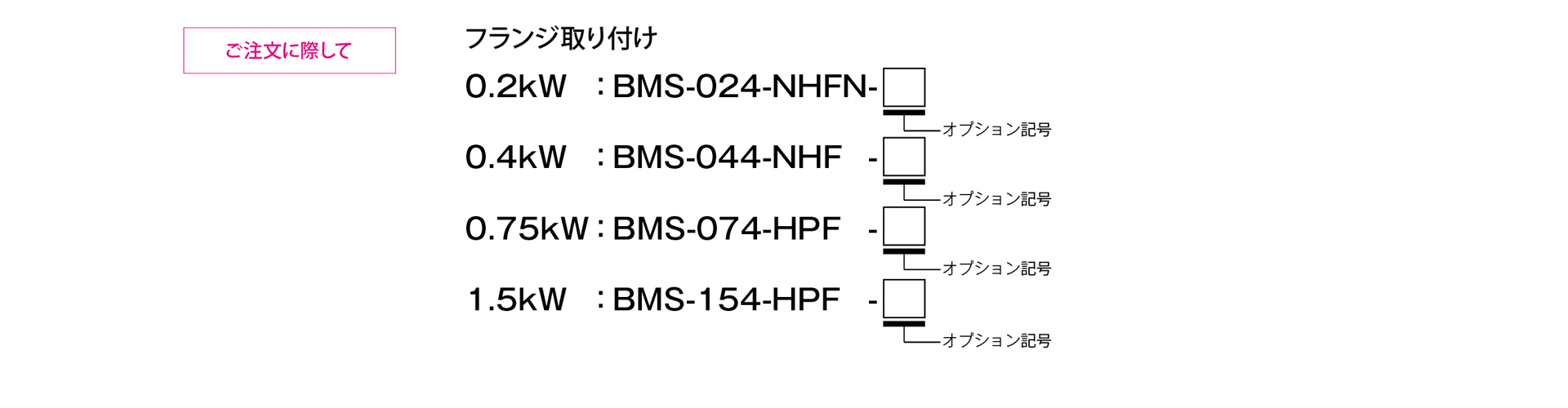

三木プーリのBMSモデル NHFタイプ 無励磁作動形ブレーキ付きモータ ご注文時の型式構成説明図
