ETP-H 모델

펌프에 의해 오일을 슬리브 내로 압입하고 내부에 삽입된 테이퍼 피스톤의 쐐기를 이동시킴으로써 축과 허브가 슬리브를 매개로 강력하게 결합됩니다. 또한 결합에 사용된 오일은 피스톤 이동에만 필요하므로, 결합 후에 압력은 걸리지 않고 테이퍼 피스톤의 쐐기 효과만으로 유지됩니다.

PDF・CAD데이터 다운로드는 여기로



여타 제품을 찾으시는 분께

제품 정보

PDF 다운로드

고토크, 고추력

펌프를 이용해 유압으로 쐐기를 작동하기 때문에 허용 토크가 매우 크고 무거운 트러스트 하중에도 충분히 결딜 수 있습니다.

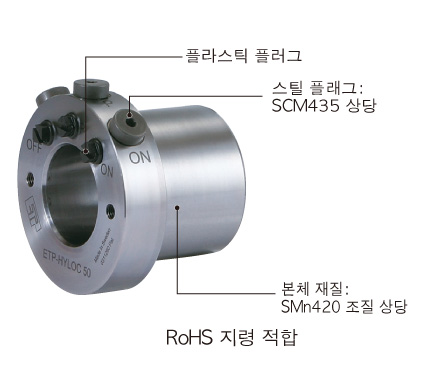

구조와 재질

ETP-H

ETP-H

사양 보기

ETP-H MODEL ※수주 생산품

【사양】

형식허용토크[N・m]허용 추력[N]관성 모멘트J[kg・m2질량〔kg〕
유압 60MPa유압 80MPa유압 100MPa유압 60MPa유압 80MPa유압 100MPa
축 공차 h7축 공차 h8축 공차 h7축 공차 h8축 공차 h7축 공차 h8축 공차 h7축 공차 h8축 공차 h7축 공차 h8축 공차 h7축 공차 h8
ETP-H-5080080016001400260024003000030000550005500070000700003.2×10-32.4
ETP-H-6011001100330030004600430060000600001000001000001300001300005.4×10-33.1
ETP-H-70240024005800530079007400100000950001500001500002100002000008.7×10-34.1
ETP-H-805600530090008400121001150015000013500022000021000029000028000014×10-35.4
ETP-H-90830074001270011800171001620018500016500028500026500038000036000023×10-37
ETP-H-10012100110001820017100242002310024500022000036500034000048500046000034×10-38.6
ETP-H-11016800154002480023500329003150030500028000045000043000059500057000051×10-311
ETP-H-12022300206003270031100432004160037000034500054500052000072000069000076×10-314
ETP-H-130272002490040500381005380051400420000385000620000590000825000790000110×10-317
ETP-H-140356003290052300496006890066200510000470000750000710000985000945000150×10-321
ETP-H-15044500414006500061900854008230059500055000087000082500011350001095000210×10-325
ETP-H-1605480051200795007600010400010000068500064000099500095000013050001260000290×10-330
ETP-H-18080000750001150001100001500001460008900008350001280000122000016750001625000500×10-342
ETP-H-200109000103000157000151000206000200000109000010300001570000151000020600002000000830×10-356
ETP-H-2201440001370002090002010002730002660001310000124500019000001830000248500024150001300×10-373

※허용 토크는 추력이 제로인 경우, 허용 추력은 토크가 제로인 경우의 값입니다.

【치수】

단위[mm]
형식dDD1LL1P.C.D.BM
ETP-H-505077101568275M8
ETP-H-606089113649086M8
ETP-H-70701021227410096M8
ETP-H-808011513584110107M8
ETP-H-909012814894120124M12
ETP-H-100100140160104130140M12
ETP-H-110110154173114140150M12
ETP-H-120120168186124150160M12
ETP-H-130130182200134160175M16
ETP-H-140140196213144170185M16
ETP-H-150150210227154180195M16
ETP-H-160160224240164190205M16
ETP-H-180180252267184210223M16
ETP-H-200200280293204230247M16
ETP-H-220220308320224250280M16

※포트(래디얼・트러스트의 호스 체결)은 G1/8입니다.
