BMM(NHB) 베이스 장착형

三木プーリのBMM-NHBタイプ 励磁作動形ブレーキ付きモータ製品画像（電磁ブレーキモータ・安全停止・産業用駆動機器）
카탈로그 다운로드
사용 설명서 다운로드
일반 모터의 치수를 변경하지 않고 내부에 자계 브레이크와 전원 장치를 내장했습니다. 브레이크 코일에 전류를 흘리면 모터 축이 제동됩니다. 또한 전류를 차단하면 브레이크가 즉시 해제됩니다. 브레이크 토크 전달에는 정하중형 판 스프링을 사용하여 항상 안정적인 제동 성능을 발휘합니다. 베이스 장착형입니다.

【사양】

모델명 모터 브레이크 회전부 관성 모멘트 J [kg·m²] 허용 제동 전력 Pbaℓ [W] 총 제동 일 ET [J] 작동 시간 질량 [kg]
프레임 번호 출력 [kW] 4극 토크 T[N·m] 코일(20℃ 기준) 내열 등급 공극 아마추어 흡입 시간 ta [s] 아머처 방출 시간 tar [s]
프레임 번호 토크 T [N·m] 전압 [V] 전류 [A] 저항 [Ω] 용량 [W] 규정값 [mm] 한계값 [mm] 아머처 흡입 시간 ta [s]
BMM-024-NHBN 63 0.2 2.5 DC180 0.06 2956 11 B 0.10~0.20 0.30 0.9×10⁻³ 11 5.0×10⁷ 0.015 0.015 7
BMM-024-NHFN 63 0.2 2.5 DC180 0.06 2956 11 B 0.10~0.20 0.30 0.9×10⁻³ 11 5.0×10⁷ 0.015 0.015 8
BMM-044-NHB 71 0.4 5 DC180 0.07 2458 12.6 B 0.10~0.20 0.35 2.4×10⁻³ 26.2 7.0×10⁷ 0.030 0.030 9
BMM-044-NHF 71 0.4 5 DC180 0.07 2458 12.6 B 0.10~0.20 0.35 2.4×10⁻³ 26.2 7.0×10⁷ 0.030 0.030 10
BMM-074-HPB 80 0.75 10 DC180 0.089 2039 16 B 0.15~0.25 0.45 3.8×10⁻³ 32.7 17.0×10⁷ 0.040 0.040 14.5
BMM-074-HPF 80 0.75 10 DC180 0.089 2039 16 B 0.15~0.25 0.45 3.8×10⁻³ 32.7 17.0×10⁷ 0.040 0.040 16.5
BMM-154-HPB 90 1.5 20 DC180 0.123 1466 22.1 B 0.15~0.25 0.70 9.5×10⁻³ 45.8 25.0×10⁷ 0.060 0.060 22
BMM-154-HPF 90 1.5 20 DC180 0.123 1466 22.1 B 0.15~0.25 0.70 9.5×10⁻³ 45.8 25.0×10⁷ 0.060 0.060 25
BMM-224-HPB 100 2.2 30 DC180 0.167 1080 30 B 0.20~0.30 1.00 15.2×10⁻³ 58.9 50.0×10⁷ 0.070 0.070 32
BMM-224-HPF 100 2.2 30 DC180 0.167 1080 30 B 0.20~0.30 1.00 15.2×10⁻³ 58.9 50.0×10⁷ 0.070 0.070 37
BMM-374-HPB 112 3.7 50 DC180 0.17 1059 30.6 B 0.20~0.30 1.10 22.6×10⁻³ 73.6 75.0×10⁷ 0.070 0.080 42
BMM-374-HPF 112 3.7 50 DC180 0.17 1059 30.6 B 0.20~0.30 1.10 22.6×10⁻³ 73.6 75.0×10⁷ 0.070 0.080 47
  • 0.2kW·0.4kW 모터는 JIS C 4210, 0.75kW 이상의 모터는 JIS C 4213을 준수하는 전폐형 외통풍 모터입니다. (주식회사 히타치 산기 시스템 제조)
  • 모터 입력 전원은 3상 AC 200V/50Hz, AC 200V·220V/60Hz입니다.
  • ※브레이크 모터의 허용 제동 횟수는 ‘설계상 확인 사항’ 페이지를 참조해 주십시오. 구체적인 횟수는 부하 조건에 따라 달라지므로, 선정 계산을 통해 확인해 주십시오.

【치수】

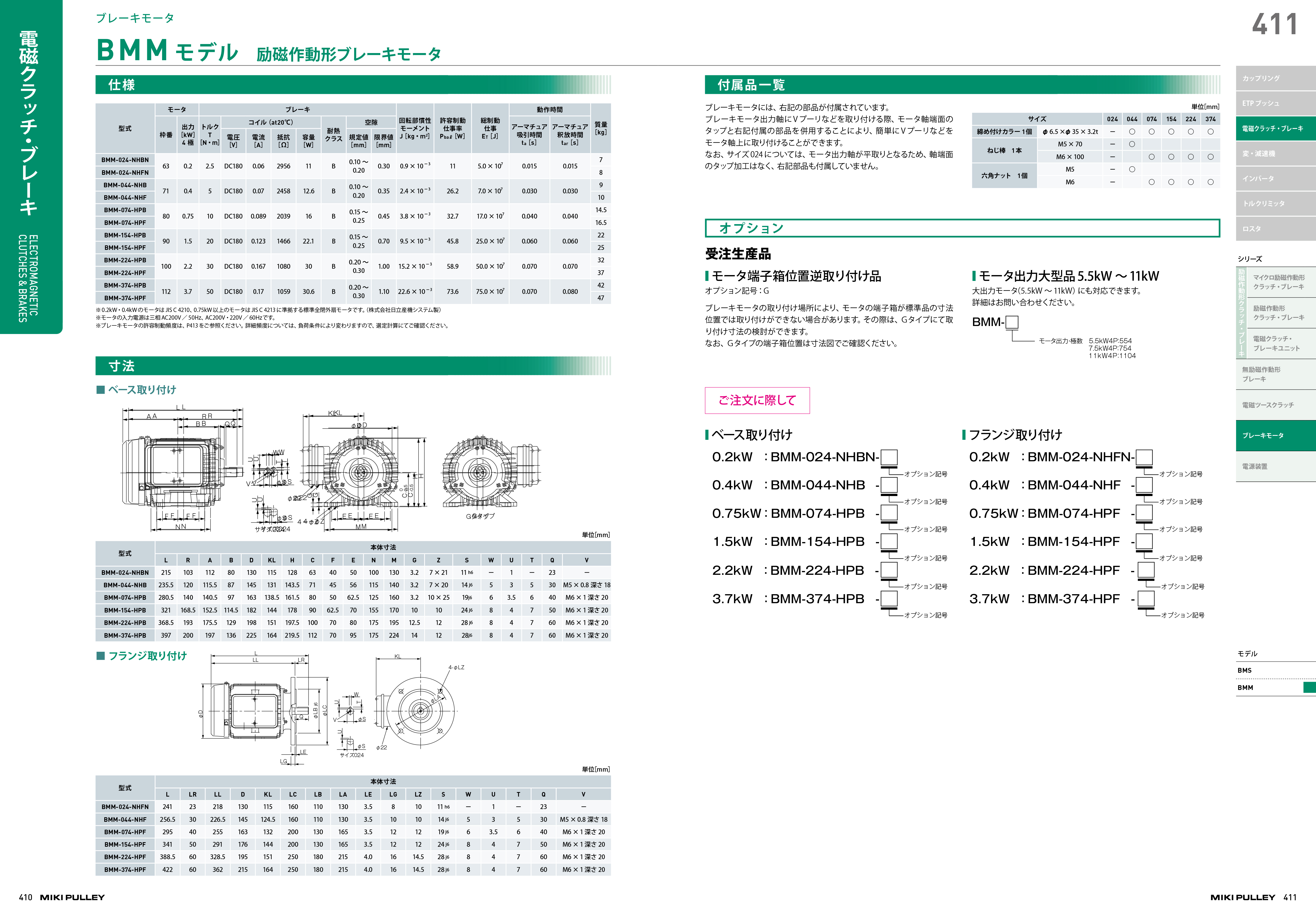

三木プーリの励磁作動形ブレーキ付きモータBMMモデルNHBタイプ寸法図 外形寸法および取付寸法を示す寸法図
단위 [mm]
형식 본체 치수 CAD 파일 번호
L R A B D KL H C F E N M G Z S W U T Q V
BMM-024-NHBN 215 103 112 80 130 115 128 63 40 50 100 130 3.2 7×21 11 h6 － 1 － 23 － BMM-NHB1
BMM-044-NHB 235.5 120 115.5 87 145 131 143.5 71 45 56 115 140 3.2 7×20 14 j6 5 3 5 30 M5×0.8 깊이 18 BMM-NHB2
BMM-074-HPB 280.5 140 140.5 97 163 138.5 161.5 80 50 62.5 125 160 3.2 10×25 19 j6 6 3.5 6 40 M6×1 깊이 20 BMM-NHB3
BMM-154-HPB 321 168.5 152.5 114.5 182 144 178 90 62.5 70 155 170 10 10 24 j6 8 4 7 50 M6×1 깊이 20 BMM-NHB4
BMM-224-HPB 368.5 193 175.5 129 198 151 197.5 100 70 80 175 195 12.5 12 28 j6 8 4 7 60 M6×1 깊이 20 BMM-NHB5
BMM-374-HPB 397 200 197 136 225 164 219.5 112 70 95 175 224 14 12 28 j6 8 4 7 60 M6×1 깊이 20 BMM-NHB6

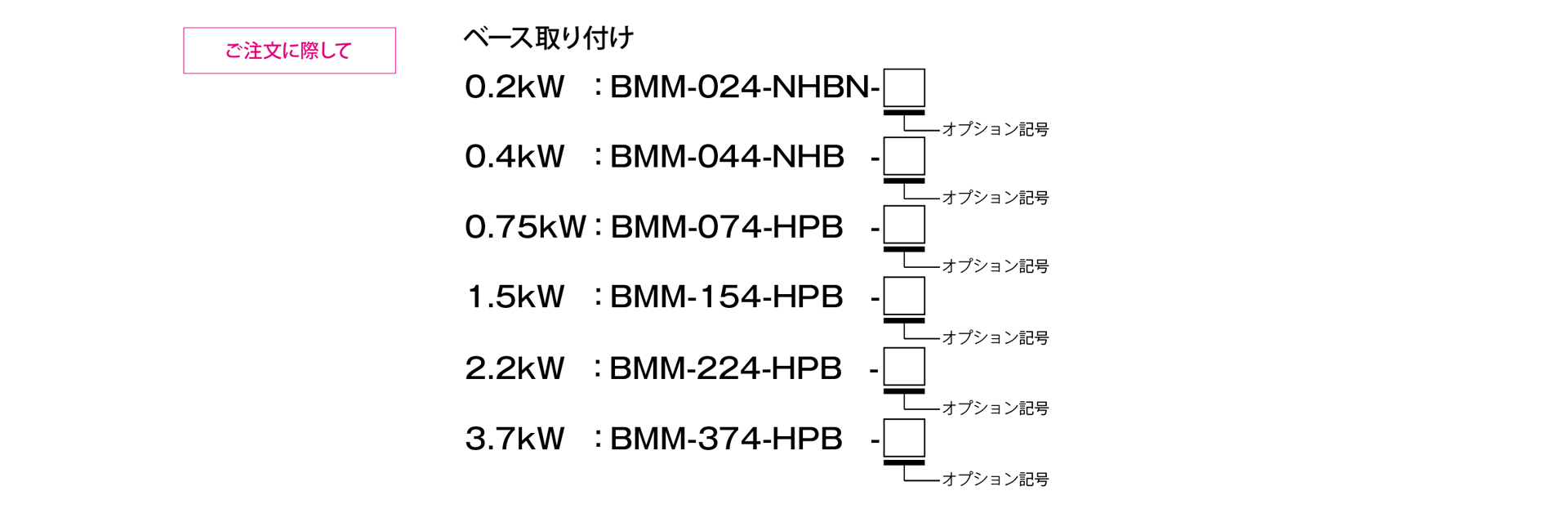

三木プーリのBMMモデル NHBタイプ 励磁作動形ブレーキ付きモータ ご注文時の型式構成説明図
