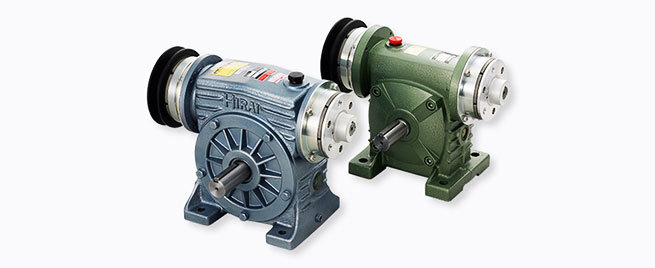

Kupplungs-/Bremsmodule Modell CBW – Drehzahlminderer, integrierte Ausführung

ダウンロード

Kupplungs-/Bremsmodule Modell CBW – Drehzahlminderer, integrierte Ausführung Technische Daten

CBW-□N-H□
- [Technische Daten]
- [Abmessungen]
CBW-□N-B□
- [Technische Daten]
- [Abmessungen]

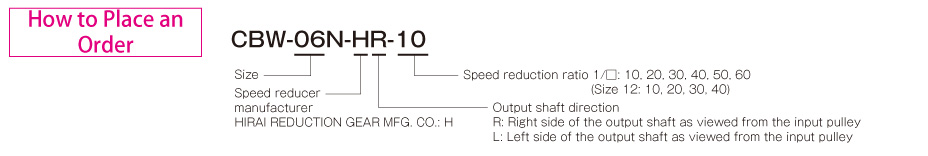

CBW-□N-H□

[Technische Daten]

Modell	Größe	Dynamisches Reibmoment Td [N·m]	Statisches Reibmoment Ts [N·m]	Spule (bei 20 °C)				Hitzebeständigkeit	Max. Drehzahl [min^-1]	Trägheitsmoment drehendes Teil J [kg·m²]	Gesamtarbeitsleistung bis zur Neueinstellung des Luftspalts ET [J]	Dauer Ankeranzug ta [s]	Dauer Drehmomentaufbau tp [s]	Dauer Drehmomentabbau td [s]
Modell	Größe	Dynamisches Reibmoment Td [N·m]	Statisches Reibmoment Ts [N·m]	Spannung [V]	Wattleistung [W]	Stromstärke [A]	Widerstand [Ω]	Hitzebeständigkeit	Max. Drehzahl [min^-1]	Trägheitsmoment drehendes Teil J [kg·m²]		Dauer Ankeranzug ta [s]	Dauer Drehmomentaufbau tp [s]	Dauer Drehmomentabbau td [s]
CBW-06N-H□	06	5	5,5	DC24	11	0,46	52	B	1800	1,66 × 10^-4	36 × 10⁶	C: 0,020/B: 0,015	C: 0,041/B: 0,033	C: 0,020/B: 0,015
CBW-08N-H□	08	10	11	DC24	15	0,63	38	B	1800	4,78 × 10^-4	60 × 10⁶	C: 0,023/B: 0,016	C: 0,051/B: 0,042	C: 0,030/B: 0,025
CBW-10N-H□	10	20	22	DC24	20	0,83	29	B	1800	1,71 × 10^-3	130 × 10⁶	C: 0,025/B: 0,018	C: 0,063/B: 0,056	C: 0,050/B: 0,030
CBW-12N-H□	12	40	45	DC24	25	1,09	23	B	1800	4,53 × 10^-3	250 × 10⁶	C: 0,040/B: 0,027	C: 0,115/B: 0,090	C: 0,065/B: 0,050

* Das dynamische Reibmoment (Td) wird bei einer relativen Drehzahl von 100 min^-1 gemessen.

Modell	Größe	Eingangskomponente		Drehzahlminderer									Masse [kg]
		Scheibendurchmesser [mm]	Riementyp	Modell	Nennwerte Ausgangswelle	Untersetzungsverhältnis 1:□						Ölvolumen [ℓ]
		Scheibendurchmesser [mm]	Riementyp	Modell	Nennwerte Ausgangswelle	10	20	30	40	50	60	Ölvolumen [ℓ]
CBW-06N-H□	06	76,2 (3 Zoll)	A-1	N-1A	Drehmoment [N·m]	45,3	53,4	46,7	54,7	54,2	55,4	0,25	6,5
CBW-06N-H□	06	76,2 (3 Zoll)	A-1	N-1A	Radialbelastung [N]	1560	1760	1760	1760	1760	1760	0,25	6,5
CBW-08N-H□	08	101,6 (4 Zoll)	A-1	N-2A	Drehmoment [N·m]	79,8	102	86,9	104	98,5	100	0,5	15
CBW-08N-H□	08	101,6 (4 Zoll)	A-1	N-2A	Radialbelastung [N]	1760	2240	2630	2880	3140	3230	0,5	15
CBW-10N-H□	10	127 (5 Zoll)	B-1	N-3A	Drehmoment [N·m]	165	180	180	188	187	164	1,0	24
CBW-10N-H□	10	127 (5 Zoll)	B-1	N-3A	Radialbelastung [N]	2250	2900	3370	3720	4040	4370	1,0	24
CBW-12N-H□	12	152,4 (6 Zoll)	B-1	N-4A	Drehmoment [N·m]	292	293	301	302	-	-	2,0	38
CBW-12N-H□	12	152,4 (6 Zoll)	B-1	N-4A	Radialbelastung [N]	2780	3640	4210	4680	-	-	2,0	38

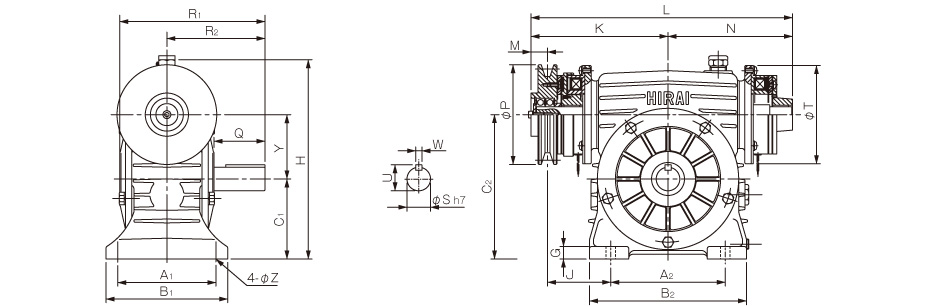

[Abmessungen]

Einheit [mm]

Modell	Abmessungen des Teils																			Abmessungen der Welle
Modell	A1	A2	B1	B2	C1	C2	G	H	J	K	L	M	N	P	R1	R2	T	Y	Z	Q	S	U	W
CBW-06N-H□	95	95	117	136	65	115,8	11	157	58	120,5	225	15	104,5	76,2	135	90	80	50,8	9,5	45	20	22,5	6
CBW-08N-H□	115	112	140	165	82	146	15	212	75	149	284	18	135	101,6	160	105	100	64	11	50	25	28	8
CBW-10N-H□	125	146	155	205	102	184	16	255	80,5	174,5	333	21	158,5	127	185	125	125	82	12	65	30	33	8
CBW-12N-H□	150	168	185	245	118	213	20	289	93	203	388	25,5	185	152,4	225	150	150	95	14	75	35	38	10

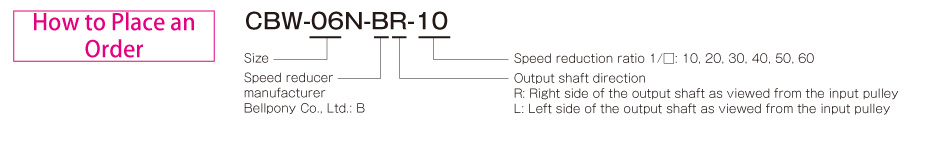

CBW-□N-B□

[Technische Daten]

Modell	Größe	Dynamisches Reibmoment Td [N·m]	Statisches Reibmoment Ts [N·m]	Spule (bei 20 °C)				Hitzebeständigkeit	Max. Drehzahl [min^-1]	Trägheitsmoment drehendes Teil J [kg·m²]	Gesamtarbeitsleistung bis zur Neueinstellung des Spalts ET [J]	Dauer Ankeranzug ta [s]	Dauer Drehmomentaufbau tp [s]	Dauer Drehmomentabbau td [s]
Modell	Größe	Dynamisches Reibmoment Td [N·m]	Statisches Reibmoment Ts [N·m]	Spannung [V]	Wattleistung [W]	Stromstärke [A]	Widerstand [Ω]	Hitzebeständigkeit	Max. Drehzahl [min^-1]	Trägheitsmoment drehendes Teil J [kg·m²]		Dauer Ankeranzug ta [s]	Dauer Drehmomentaufbau tp [s]	Dauer Drehmomentabbau td [s]
CBW-06N-B□-10 ~ 30	06	5	5,5	DC24	11	0,46	52	B	1800	1,56 × 10^-4	36 × 10⁶	C: 0,020/B: 0,015	C: 0,041/B: 0,033	C: 0,020/B: 0,015
CBW-06N-B□-40 ~ 60	06	5	5,5	DC24	11	0,46	52	B	1800	1,76 × 10^-4	36 × 10⁶	C: 0,020/B: 0,015	C: 0,041/B: 0,033	C: 0,020/B: 0,015
CBW-08N-B□-10 ~ 30	08	10	11	DC24	15	0,63	38	B	1800	4,70 × 10^-4	60 × 10⁶	C: 0,023/B: 0,016	C: 0,051/B: 0,042	C: 0,030/B: 0,025
CBW-08N-B□-40 ~ 60	08	10	11	DC24	15	0,63	38	B	1800	4,85 × 10^-4	60 × 10⁶	C: 0,023/B: 0,016	C: 0,051/B: 0,042	C: 0,030/B: 0,025
CBW-10N-B□-10 ~ 30	10	20	22	DC24	20	0,83	29	B	1800	1,48 × 10^-3	130 × 10⁶	C: 0,025/B: 0,018	C: 0,063/B: 0,056	C: 0,050/B: 0,030
CBW-10N-B□-40 ~ 60	10	20	22	DC24	20	0,83	29	B	1800	1,61 × 10^-3	130 × 10⁶	C: 0,025/B: 0,018	C: 0,063/B: 0,056	C: 0,050/B: 0,030
CBW-12N-B□-10 ~ 30	12	40	45	DC24	25	1,09	23	B	1800	4,23 × 10^-3	250 × 10⁶	C: 0,040/B: 0,027	C: 0,115/B: 0,090	C: 0,065/B: 0,050
CBW-12N-B□-40 ~ 60	12	40	45	DC24	25	1,09	23	B	1800	4,35 × 10^-3	250 × 10⁶	C: 0,040/B: 0,027	C: 0,115/B: 0,090	C: 0,065/B: 0,050

* Das dynamische Reibmoment (Td) wird bei einer relativen Drehzahl von 100 min^-1 gemessen.

Modell	Größe	Eingangskomponente		Drehzahlminderer									Masse [kg]
		Scheibendurchmesser [mm]	Riemen modell	Modell	Nennwerte Ausgangswelle	Untersetzungsverhältnis 1:□						Ölvolumen [ℓ]
		Scheibendurchmesser [mm]	Riemen modell	Modell	Nennwerte Ausgangswelle	10	20	30	40	50	60	Ölvolumen [ℓ]
CBW-06N-B□-10 ~ 30	06	76,2 (3 Zoll)	A-1	N-PR-12	Drehmoment [N·m]	35	38	44	-	-	-	0,3	9
CBW-06N-B□-10 ~ 30	06	76,2 (3 Zoll)	A-1	N-PR-12	Radialbelastung [N]	950	1313	1548	-	-	-	0,3	9
CBW-06N-B□-40 ~ 60	06	76,2 (3 Zoll)	A-1	N-PR-15	Drehmoment [N·m]	-	-	-	64	56	56	0,4	11
CBW-06N-B□-40 ~ 60	06	76,2 (3 Zoll)	A-1	N-PR-15	Radialbelastung [N]	-	-	-	2450	2450	2450	0,4	11
CBW-08N-B□-10 ~ 30	08	101,6 (4 Zoll)	A-1	N-PR-15	Drehmoment [N·m]	56	57	72	-	-	-	0,4	11,5
CBW-08N-B□-10 ~ 30	08	101,6 (4 Zoll)	A-1	N-PR-15	Radialbelastung [N]	1421	1862	2322	-	-	-	0,4	11,5
CBW-08N-B□-40 ~ 60	08	101,6 (4 Zoll)	A-1	N-PR-18	Drehmoment [N·m]	-	-	-	143	136	138	0,7	16,5
CBW-08N-B□-40 ~ 60	08	101,6 (4 Zoll)	A-1	N-PR-18	Radialbelastung [N]	-	-	-	2646	2646	2646	0,7	16,5
CBW-10N-B□-10 ~ 30	10	127 (5 Zoll)	B-1	N-PR-18	Drehmoment [N·m]	120	126	150	-	-	-	0,7	17,5
CBW-10N-B□-10 ~ 30	10	127 (5 Zoll)	B-1	N-PR-18	Radialbelastung [N]	1490	2077	2440	-	-	-	0,7	17,5
CBW-10N-B□-40 ~ 60	10	127 (5 Zoll)	B-1	N-PR-22	Drehmoment [N·m]	-	-	-	191	187	167	1,2	23,5
CBW-10N-B□-40 ~ 60	10	127 (5 Zoll)	B-1	N-PR-22	Radialbelastung [N]	-	-	-	3057	3146	3155	1,2	23,5
CBW-12N-B□-10 ~ 30	12	152,4 (6 Zoll)	B-1	N-PR-22	Drehmoment [N·m]	166	167	213	-	-	-	1,2	25
CBW-12N-B□-10 ~ 30	12	152,4 (6 Zoll)	B-1	N-PR-22	Radialbelastung [N]	1715	2528	2871	-	-	-	1,2	25
CBW-12N-B□-40 ~ 60	12	152,4 (6 Zoll)	B-1	N-PR-25	Drehmoment [N·m]	-	-	-	373	352	336	2,9	40
CBW-12N-B□-40 ~ 60	12	152,4 (6 Zoll)	B-1	N-PR-25	Radialbelastung [N]	-	-	-	3665	3783	4126	2,9	40

* Das dynamische Reibmoment (Td) wird bei einer relativen Drehzahl von 100 min^-1 gemessen.

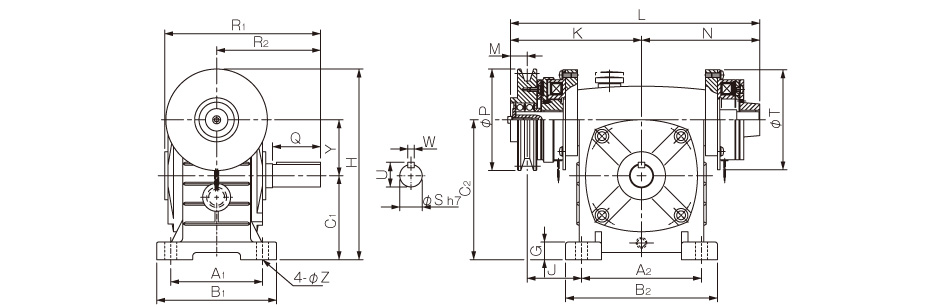

[Abmessungen]

Modell	Abmessungen des Teils																			Abmessungen der Welle
Modell	A1	A2	B1	B2	C1	C2	G	H	J	K	L	M	N	P	R1	R2	T	Y	Z	Q	S	U	W
CBW-06N-B□-10 ~ 30	95	110	130	140	80	130	15	175	56	126	236	15	110	76,2	145	95	80	50	11	40	17	19	5
CBW-06N-B□-40 ~ 60	105	120	130	150	90	150	20	200	56	131	246	15	115	76,2	165	110	80	60	11	50	22	24,5	6
CBW-08N-B□-10 ~ 30	105	120	130	150	90	150	20	201	59	137	260	18	123	101,6	165	110	100	60	11	50	22	24,5	6
CBW-08N-B□-40 ~ 60	115	150	150	190	105	175	25	230	61	154	294	18	140	101,6	195	130	100	70	15	60	28	31	8
CBW-10N-B□-10 ~ 30	115	150	150	190	105	175	25	238,5	68	164	312	21	148	127	195	130	125	70	15	60	28	31	8
CBW-10N-B□-40 ~ 60	135	180	170	220	120	200	25	265	63	174	332	21	158	127	210	140	125	80	15	65	32	35	10
CBW-12N-B□-10 ~ 30	135	180	170	220	120	200	25	276	67,5	179	345	21	166	152,4	210	140	150	80	15	65	32	35	10
CBW-12N-B□-40 ~ 60	155	220	190	270	150	250	25	370	76,5	210	405	23,5	195	152,4	260	170	150	100	15	75	38	41	10
