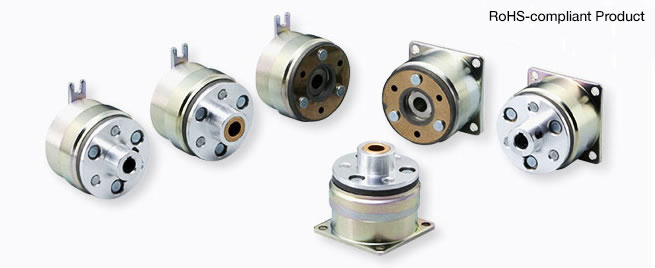

Modellreihe 102 (Mikrokupplungen) Technische Daten
Typen 102-□-1□
[Technische Daten]
Modell | Größe | Dynamisches Reibmoment Td [N·m] | Spule (bei 20 °C) | Verbindungsleitung | Hitzebeständigkeit | Max. Drehzahl [min-1] | Trägheitsmoment drehendes Teil J | Zulässige Kupplungsleistung Eeaℓ [J] | Gesamtarbeitsleistung bis zur Neueinstellung des Luftspalts ET [J] | Dauer Ankeranzug ta [s] | Dauer Drehmomentaufbau tp [s] | Dauer Drehmomentabbau td [s] | Masse [kg] |
Spannung [V] | Wattleistung [W] | Stromstärke [A] | Widerstand [Ω] | UL Stil | Größe | Anker [kg·m2] | Rotor [kg·m2] |
102-02-13 | 2 | 0.4 | DC24 | 6 | 0.25 | 96 | UL3398 | AWG26 | B | 10000 | 6.75×10-7 | 2.45×10-6 | 1500 | 2×106 | 0.009 | 0.019 | 0.017 | 0.075 |
---|
102-02-15 | 2 | 0.4 | DC24 | 6 | 0.25 | 96 | UL3398 | AWG26 | B | 500 | 1.00×10-6 | 2.45×10-6 | 1500 | 2×106 | 0.009 | 0.019 | 0.017 | 0.081 |
---|
102-02-11 | 2 | 0.4 | DC24 | 6 | 0.25 | 96 | UL3398 | AWG26 | B | 10000 | 1.00×10-6 | 2.45×10-6 | 1500 | 2×106 | 0.009 | 0.019 | 0.017 | 0.079 |
---|
102-03-13 | 3 | 0.6 | DC24 | 6 | 0.25 | 96 | UL3398 | AWG26 | B | 10000 | 1.30×10-6 | 3.25×10-6 | 2300 | 3×106 | 0.009 | 0.022 | 0.02 | 0.096 |
---|
102-03-15 | 3 | 0.6 | DC24 | 6 | 0.25 | 96 | UL3398 | AWG26 | B | 500 | 1.95×10-6 | 3.25×10-6 | 2300 | 3×106 | 0.009 | 0.022 | 0.02 | 0.105 |
---|
102-03-11 | 3 | 0.6 | DC24 | 6 | 0.25 | 96 | UL3398 | AWG26 | B | 10000 | 1.95×10-6 | 3.25×10-6 | 2300 | 3×106 | 0.009 | 0.022 | 0.02 | 0.103 |
---|
102-04-13 | 4 | 1.2 | DC24 | 8 | 0.33 | 72 | UL3398 | AWG26 | B | 10000 | 4.38×10-6 | 1.41×10-5 | 4500 | 6×106 | 0.011 | 0.028 | 0.03 | 0.178 |
---|
102-04-15 | 4 | 1.2 | DC24 | 8 | 0.33 | 72 | UL3398 | AWG26 | B | 500 | 6.15×10-6 | 1.41×10-5 | 4500 | 6×106 | 0.011 | 0.028 | 0.03 | 0.195 |
---|
102-04-11 | 4 | 1.2 | DC24 | 8 | 0.33 | 72 | UL3398 | AWG26 | B | 10000 | 6.15×10-6 | 1.41×10-5 | 4500 | 6×106 | 0.011 | 0.028 | 0.03 | 0.191 |
---|
102-05-13 | 5 | 2.4 | DC24 | 10 | 0.42 | 58 | UL3398 | AWG22 | B | 10000 | 9.08×10-6 | 3.15×10-5 | 9000 | 9×106 | 0.012 | 0.031 | 0.04 | 0.31 |
---|
102-05-15 | 5 | 2.4 | DC24 | 10 | 0.42 | 58 | UL3398 | AWG22 | B | 500 | 1.38×10-5 | 3.15×10-5 | 9000 | 9×106 | 0.012 | 0.031 | 0.04 | 0.335 |
---|
102-05-11 | 5 | 2.4 | DC24 | 10 | 0.42 | 58 | UL3398 | AWG22 | B | 10000 | 1.38×10-5 | 3.15×10-5 | 9000 | 9×106 | 0.012 | 0.031 | 0.04 | 0.325 |
---|
* Das dynamische Reibmoment (Td) wird bei einer relativen Drehzahl von 100 min-1 gemessen.
* Für den maximalen Bohrungsdurchmesser werden das Trägheitsmoment eines Drehkörpers und die Masse gemessen.
* Schwankungen in der Versorgungsspannung dürfen nicht mehr als 10 % von der Spulenspannung abweichen.
[Abmessungen]

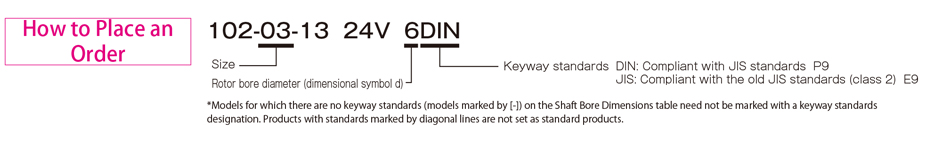

102-□-13 (für Direktmontage)
Einheit [mm]
Größe | Abmessungen radiale Richtung | Abmessungen axiale Richtung |
A1 | A2 | A3 | A4 | C1 | C2 | C3 | C4 | C5 | S | V1 | V2 | V3 | Z | H | J | K | L | P | M | a | X |
02 | 31 | 28 | 19,5 | 10,7 | 39 | 33,5 | 11,4 | 11 | 8 | - | 2-2,1 | 2-5,3 | 2-4 | 4-90° | 18 | 16,5 | 1,5 | 20,5 | 5 | 1,1 | 0,1 | 0,8 |
---|
03 | 34 | 32 | 23 | 12,5 | 45 | 38 | 13,6 | 13 | 10 | 33 | 3-2,6 | 3-6 | 3-4,5 | 6-60° | 22,2 | 20,2 | 2 | 24,5 | 6,7 | 1,3 | 0,15 | 1,2 |
---|
04 | 43 | 40 | 30 | 18,5 | 54 | 47 | 20 | 19 | 15,5 | 41 | 3-3,1 | 3-6 | 3-5 | 6-60° | 25,4 | 23,4 | 2 | 28,2 | 7 | 1,3 | 0,15 | 1,5 |
---|
05 | 54 | 50 | 38 | 25,5 | 65 | 58 | 27,2 | 26 | 22 | 51 | 3-3,1 | 3-6,5 | 3-5,5 | 6-60° | 28,1 | 26,1 | 2 | 31,3 | 8,2 | 1,5 | 0,2 | 1,5 |
---|
* Größe 02 ist ein Rundflansch.
* Der Rotor von Größe 02 hat keine Keilnut. Arretieren Sie ihn, indem Sie ihn in seine Position auf der Welle o.ä. hineindrücken.
Einheit [mm]
Größe | Bohrlochabmessungen Welle |
d1 H7 | Modelle, die die neuen JIS-Standards erfüllen | Modelle, die die alten JIS-Standards erfüllen |
b P9 | t | b P9 | t |
02 | 5 | - | - | - | - |
---|
03 | 6 | 2-0,006-0,031 | 0,8+0,30 | - | - |
---|
04 | 8 | 2-0,006-0,031 | 0,8+0,30 | - | - |
---|
10 | 3-0,006-0,031 | 1,2+0,30 | 4+0,050+0,020 | 1,5+0,50 |
05 | 10 | 3-0,006-0,031 | 1,2+0,30 | 4+0,050+0,020 | 1,5+0,50 |
---|
15 | 5-0,012-0,042 | 2+0,50 | 5+0,050+0,020 | 2+0,50 |
[Abmessungen]

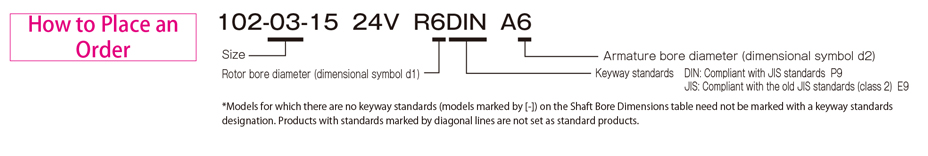

102-□-15 (für Durchgangswellen)
Einheit [mm]
Größe | Abmessungen radiale Richtung | Abmessungen axiale Richtung |
A1 | A2 | A3 | C1 | C2 | C3 | C4 | C5 | S | H | J | K | L1 | L2 | M | P | N1 | a |
02 | 31 | 28 | 13 | 39 | 33,5 | 11,4 | 11 | 8 | - | 18 | 16,5 | 1,5 | 27,5 | 22,4 | 1,1 | 5 | 4,8 | 0,1 |
---|
03 | 34 | 32 | 14 | 45 | 38 | 13,6 | 13 | 10 | 33 | 22,2 | 20,2 | 2 | 34,5 | 26,5 | 1,3 | 6,7 | 7,8 | 0,15 |
---|
04 | 43 | 40 | 18 | 54 | 47 | 20 | 19 | 15,5 | 41 | 25,4 | 23,4 | 2 | 40,2 | 30,8 | 1,3 | 7 | 9,1 | 0,15 |
---|
05 | 54 | 50 | 28 | 65 | 58 | 27,2 | 26 | 22 | 51 | 28,1 | 26,1 | 2 | 43,3 | 34,3 | 1,5 | 8,2 | 8,8 | 0,2 |
---|
* Größe 02 ist ein Rundflansch.
* Der Rotor der Größe 02 hat keine Keilnut. Arretieren Sie ihn, indem Sie ihn in seine Position auf der Welle o.ä. hineindrücken.
Einheit [mm]
Größe | Bohrlochabmessungen Welle |
d1 H7 | d2 H7 | Modelle, die die neuen JIS-Standards erfüllen | Modelle, die die alten JIS-Standards erfüllen |
b P9 | t | b P9 | t |
02 | 5 | 5 | - | - | - | - |
---|
03 | 6 | 6 | 2-0,006-0,031 | 0,8+0,30 | - | - |
---|
04 | 8 | 8 | 2-0,006-0,031 | 0,8+0,30 | - | - |
---|
10 | 10 | 3-0,006-0,031 | 1,2+0,30 | 4+0,050+0,020 | 1,5+0,50 |
05 | 10 | 10 | 3-0,006-0,031 | 1,2+0,30 | 4+0,050+0,020 | 1,5+0,50 |
---|
15 | 15 | 5-0,012-0,042 | 2+0,50 | 5+0,050+0,020 | 2+0,50 |
* Die Bohrung d2 von Ankertyp 5 ist eine gerade Bohrung.
[Abmessungen]

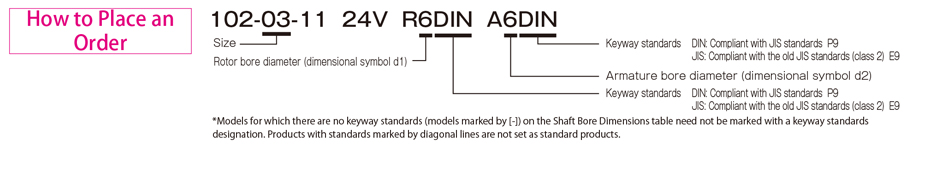

102-□-11 (für Endwellen)
Einheit [mm]
Größe | Abmessungen radiale Richtung | Abmessungen axiale Richtung |
A1 | A2 | A3 | C1 | C2 | C3 | C4 | C5 | S | m | H | J | K | L1 | L2 | M | P | U | T | a |
02 | 31 | 28 | 9,5 | 39 | 33,5 | 11,4 | 11 | 8 | - | M3 | 18 | 16,5 | 1,5 | 27,5 | 22,5 | 1,1 | 5 | 7 | 2,5 | 0,1 |
---|
03 | 34 | 32 | 12 | 45 | 38 | 13,6 | 13 | 10 | 33 | 2-M3 | 22,2 | 20,2 | 2 | 34,5 | 26,5 | 1,3 | 6,7 | 10 | 4 | 0,15 |
---|
04 | 43 | 40 | 17 | 54 | 47 | 20 | 19 | 15,5 | 41 | 2-M3 | 25,4 | 23,4 | 2 | 40,2 | 30,8 | 1,3 | 7 | 12 | 5 | 0,15 |
---|
05 | 54 | 50 | 24 | 65 | 58 | 27,2 | 26 | 22 | 51 | 2-M4 | 28,1 | 26,1 | 2 | 43,3 | 34,3 | 1,5 | 8,2 | 12 | 5 | 0,2 |
---|
* Größe 02 ist ein Rundflansch.
* Der Rotor der Größe 02 hat keine Keilnut. Arretieren Sie ihn, indem Sie ihn in seine Position auf der Welle o.ä. hineindrücken.
Einheit [mm]
Größe | Bohrlochabmessungen Welle |
d1 H7 | d2 H7 | Modelle, die die neuen JIS-Standards erfüllen | Modelle, die die alten JIS-Standards erfüllen |
b P9 | t | b P9 | t |
02 | 5 | 5 | - | - | - | - |
---|
03 | 6 | 6 | 2-0,006-0,031 | 0,8+0,30 | - | - |
---|
04 | 8 | 8 | 2-0,006-0,031 | 0,8+0,30 | - | - |
---|
10 | 10 | 3-0,006-0,031 | 1,2+0,30 | 4+0,050+0,020 | 1,5+0,50 |
05 | 10 | 10 | 3-0,006-0,031 | 1,2+0,30 | 4+0,050+0,020 | 1,5+0,50 |
---|
15 | 15 | 5-0,012-0,042 | 2+0,50 | 5+0,050+0,020 | 2+0,50 |
Typen 102-□-3□
[Technische Daten]
Modell | Größe | Dynamisches Reibmoment Td [N·m] | Spule (bei 20 °C) | Verbindungsleitung | Hitzebeständigkeit | Max. Drehzahl [min-1] | Trägheitsmoment drehendes Teil J | Zulässige Kupplungsenergie Eeaℓ [J] | Gesamtarbeitsleistung bis zur Neueinstellung des Luftspalts ET [J] | Dauer Ankeranzug ta [s] | Dauer Drehmomentaufbau tp [s] | Dauer Drehmomentabbau td [s] | Masse [kg] |
Spannung [V] | Wattleistung [W] | Stromstärke [A] | Widerstand [Ω] | UL Stil | Größe | Anker [kg·m2] | Rotor [kg·m2] |
102-02-33 | 2 | 0.4 | DC24 | 6 | 0.25 | 96 | UL3398 | AWG26 | B | 500 | 6.75×10-7 | 2.75×10-6 | 1500 | 2×106 | 0.009 | 0.019 | 0.017 | 0.076 |
---|
102-02-35 | 2 | 0.4 | DC24 | 6 | 0.25 | 96 | UL3398 | AWG26 | B | 500 | 1.00×10-6 | 2.75×10-6 | 1500 | 2×106 | 0.009 | 0.019 | 0.017 | 0.082 |
---|
102-02-31 | 2 | 0.4 | DC24 | 6 | 0.25 | 96 | UL3398 | AWG26 | B | 500 | 1.00×10-6 | 2.75×10-6 | 1500 | 2×106 | 0.009 | 0.019 | 0.017 | 0.08 |
---|
102-03-33 | 3 | 0.6 | DC24 | 6 | 0.25 | 96 | UL3398 | AWG26 | B | 500 | 1.30×10-6 | 4.08×10-6 | 2300 | 3×106 | 0.009 | 0.022 | 0.02 | 0.101 |
---|
102-03-35 | 3 | 0.6 | DC24 | 6 | 0.25 | 96 | UL3398 | AWG26 | B | 500 | 1.95×10-6 | 4.08×10-6 | 2300 | 3×106 | 0.009 | 0.022 | 0.02 | 0.11 |
---|
102-03-31 | 3 | 0.6 | DC24 | 6 | 0.25 | 96 | UL3398 | AWG26 | B | 500 | 1.95×10-6 | 4.08×10-6 | 2300 | 3×106 | 0.009 | 0.022 | 0.02 | 0.108 |
---|
102-04-33 | 4 | 1.2 | DC24 | 8 | 0.33 | 72 | UL3398 | AWG26 | B | 500 | 4.38×10-6 | 1.44×10-5 | 4500 | 6×106 | 0.011 | 0.028 | 0.03 | 0.183 |
---|
102-04-35 | 4 | 1.2 | DC24 | 8 | 0.33 | 72 | UL3398 | AWG26 | B | 500 | 6.15×10-6 | 1.44×10-5 | 4500 | 6×106 | 0.011 | 0.028 | 0.03 | 0.2 |
---|
102-04-31 | 4 | 1.2 | DC24 | 8 | 0.33 | 72 | UL3398 | AWG26 | B | 500 | 6.15×10-6 | 1.44×10-5 | 4500 | 6×106 | 0.011 | 0.028 | 0.03 | 0.196 |
---|
102-05-33 | 5 | 2.4 | DC24 | 10 | 0.42 | 58 | UL3398 | AWG22 | B | 500 | 9.08×10-6 | 2.90×10-5 | 9000 | 9×106 | 0.012 | 0.031 | 0.04 | 0.321 |
---|
102-05-35 | 5 | 2.4 | DC24 | 10 | 0.42 | 58 | UL3398 | AWG22 | B | 500 | 1.38×10-5 | 2.90×10-5 | 9000 | 9×106 | 0.012 | 0.031 | 0.04 | 0.346 |
---|
102-05-31 | 5 | 2.4 | DC24 | 10 | 0.42 | 58 | UL3398 | AWG22 | B | 500 | 1.38×10-5 | 2.90×10-5 | 9000 | 9×106 | 0.012 | 0.031 | 0.04 | 0.336 |
---|
* Das dynamische Reibmoment (Td) wird bei einer relativen Drehzahl von 100 min-1 gemessen.
* Für den maximalen Bohrungsdurchmesser werden das Trägheitsmoment eines Drehkörpers und die Masse gemessen.
* Schwankungen in der Versorgungsspannung dürfen nicht mehr als 10 % von der Spulenspannung abweichen.
[Abmessungen]
102-□-33 (für Direktmontage)
Einheit [mm]
Größe | Abmessungen radiale Richtung | Abmessungen axiale Richtung |
A1 | A2 | A3 | A4 | F | V1 | V2 | V3 | G1 | G2 | Y1 | Y2 | Z | m | H | R | L1 | L2 | P | N | T | a |
02 | 31 | 28 | 19,5 | 10,7 | 14 | 2-2,1 | 2-5,3 | 2-4 | 15,8 | 19,8 | 3,1 | 8 | 4-90° | 2-M3 | 19,1 | 1,6 | 25,9 | 23,5 | 4,7 | 0,8 | 2,5 | 0,1 |
---|
03 | 34 | 32 | 23 | 12,5 | 16 | 3-2,6 | 3-6 | 3-4,5 | 20 | 23 | 3,1 | 8 | 6-60° | 2-M3 | 21,8 | 1,6 | 28,5 | 26,2 | 4,7 | 1,2 | 2,3 | 0,15 |
---|
04 | 43 | 40 | 30 | 18,5 | 22 | 3-3,1 | 3-6 | 3-5 | 23 | 26 | 3,1 | 8 | 6-60° | 2-M4 | 25 | 1,6 | 33,2 | 30,4 | 5,2 | 1,5 | 2,8 | 0,15 |
---|
05 | 54 | 50 | 38 | 25,5 | 30 | 3-3,1 | 3-6,5 | 3-5,5 | 28 | 31 | 3,1 | 8 | 6-60° | 2-M5 | 27,9 | 1,6 | 37,3 | 34,1 | 6,2 | 1,5 | 3,3 | 0,2 |
---|
Einheit [mm]
Größe | Bohrlochabmessungen Welle |
d1 H7 |
02 | 5 |
---|
03 | 6 |
---|
04 | 8 |
---|
10 |
05 | 10 |
---|
15 |
[Abmessungen]

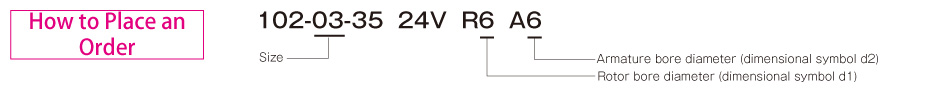

102-□-35 (für Durchgangswellen)
Einheit [mm]
Größe | Abmessungen radiale Richtung | Abmessungen axiale Richtung |
A1 | A2 | A3 | F | G1 | G2 | Y1 | Y2 | m | H1 | H2 | R | L1 | L2 | P | N | T | a |
02 | 31 | 28 | 13 | 14 | 15,8 | 20 | 3,1 | 8 | 2-M3 | 23,5 | 19,5 | 1,6 | 33 | 27,9 | 4,7 | 4,8 | 2,5 | 0,1 |
---|
03 | 34 | 32 | 14 | 16 | 20 | 23 | 3,1 | 8 | 2-M3 | 26,2 | 21,9 | 1,6 | 38,5 | 30,5 | 4,7 | 7,8 | 2,3 | 0,15 |
---|
04 | 43 | 40 | 18 | 22 | 23 | 26 | 3,1 | 8 | 2-M4 | 30,4 | 25,1 | 1,6 | 45,2 | 35,8 | 5,2 | 9,1 | 2,8 | 0,15 |
---|
05 | 54 | 50 | 28 | 30 | 28 | 31 | 3,1 | 8 | 2-M5 | 34,1 | 27,9 | 1,6 | 49,3 | 0,3 | 6,2 | 8,8 | 3,3 | 0,2 |
---|
Einheit [mm]
Größe | Bohrlochabmessungen Welle |
d1 H7 | d2 H7 |
02 | 5 | 5 |
---|
03 | 6 | 6 |
---|
04 | 8 | 8 |
---|
10 | 10 |
05 | 10 | 10 |
---|
15 | 15 |
[Abmessungen]

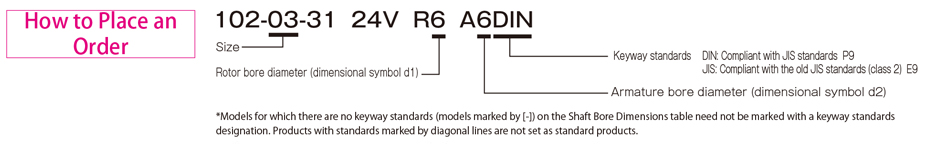

102-□-31 (für Endwellen)
Einheit [mm]
Größe | Abmessungen radiale Richtung | Abmessungen axiale Richtung |
A1 | A2 | A3 | F | G1 | G2 | Y1 | Y2 | m1 | m2 | H1 | H2 | R | L1 | L2 | P | U | T1 | T2 | a |
02 | 31 | 28 | 9,5 | 14 | 15,8 | 20 | 3,1 | 8 | 2-M3 | M3 | 23,5 | 19,5 | 1,6 | 33 | 27,9 | 4,7 | 7 | 2,5 | 2,5 | 0,1 |
---|
03 | 34 | 32 | 12 | 16 | 20 | 23 | 3,1 | 8 | 2-M3 | 2-M3 | 26,2 | 21,9 | 1,6 | 38,5 | 30,5 | 4,7 | 10 | 2,3 | 4 | 0,15 |
---|
04 | 43 | 40 | 17 | 22 | 23 | 26 | 3,1 | 8 | 2-M4 | 2-M3 | 30,4 | 25,1 | 1,6 | 45,2 | 35,8 | 5,2 | 12 | 2,8 | 5 | 0,15 |
---|
05 | 54 | 50 | 24 | 30 | 28 | 31 | 3,1 | 8 | 2-M5 | 2-M4 | 34,1 | 27,9 | 1,6 | 49,3 | 40,3 | 6,2 | 12 | 3,3 | 5 | 0,2 |
---|
Einheit [mm]
Größe | Bohrlochabmessungen Welle |
d1 H7 | d2 H7 | Modelle, die die neuen JIS-Standards erfüllen | Modelle, die die alten JIS-Standards erfüllen |
b P9 | t | b P9 | t |
02 | 5 | 5 | - | - | - | - |
---|
03 | 6 | 6 | 2-0,006-0,031 | 0,8+0,30 | - | - |
---|
04 | 8 | 8 | 2-0,006-0,031 | 0,8+0,30 | - | - |
---|
10 | 10 | 3-0,006-0,031 | 1,2+0,30 | 4+0,050+0,020 | 1,5+0,50 |
05 | 10 | 10 | 3-0,006-0,031 | 1,2+0,30 | 4+0,050+0,020 | 1,5+0,50 |
---|
15 | 15 | 5-0,012-0,042 | 2+0,50 | 5+0,050+0,020 | 2+0,50 |
