Modellreihe BE

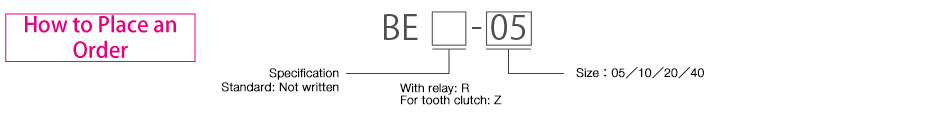

[Technische Daten]
| Modell | BE-05 | BE-10 | BE-20 | BE-40 | BER-05 | BER-10 | BEZ-10 | BEZ-20 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Abmessungen/Typ | Siehe Abmessungsliste | Typ 1 | Typ 2 | Typ 3 | Typ 4 | Typ 2 | Typ 3 | Typ 2 | Typ 3 | |||
| Eingangsspannung | AC 100 V | ± 10 % 50 Hz/60 Hz | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
| AC 110 V | ||||||||||||
| AC 200 V | ● | ● | ● | ● | ● | ● | ||||||
| AC 220 V | ||||||||||||
| Ausgangsspannung | Transformatorabspannung /Einphasige Vollweggleichrichtung /Keine Glättung | DC 24 V | DC 24 V Ausgangsleistung, internes Relais | DC 21,5 V | ||||||||
| Nennleistung | Dauerhafte Nennleistung | 25 W | 50 W | 100 W | 200 W | 25 W | 50 W | 56,6 W | 114 W | |||
| Größeneinstellung | ◎: Zwei oder mehr Anschlüsse zulässig ●: Zutreffend △: Zutreffend je nach Kupplungs- oder Bremsenmodell | 01 | ◎ | ◎ | ◎ | ◎ | ● | ◎ | 12 | ◎ | 12 | |
| 02 | 13 | 13 | ||||||||||
| 03 | 15 | 15 | ||||||||||
| 04 | 21 | 21 | ||||||||||
| 05 | ● | 23 | 23 | |||||||||
| 06 | ● | 25 | 25 | |||||||||
| 08 | △ | ● | △ | ● | 31 | ● | 31 | |||||
| 10 | 32 | 32 | ||||||||||
| 12 | ||||||||||||
| 14 | △ | ● | △ | |||||||||
| 16 | ||||||||||||
| 18 | ||||||||||||
| 20 | △ | ● | ||||||||||
| 25 | ||||||||||||
| 31 | ||||||||||||
| 40 | ||||||||||||
| Geeignete Kupplungen/Bremsen | Kupplungen und Bremsen von Miki Pulley, Nennspannung: DC 24 V | Elektromagnetische Kupplungen und Bremsen, Federdruckbremsen, andere eigenständige Steueranwendungen | Anwendungen zur Umschaltregelung für Kupplungs- und Bremsmodule | Anwendungen mit Klauenkupplung | ||||||||
| Schutzfunktion | Flinke Sicherung, Eingangsseite | 1 A | 1 A | 3 A | 5 A | 1 A | 1 A | 3 A | 3 A | 5 A | 5 A | |
| Nutzungsumgebung | Nicht kondensierend | 0 °C bis 50 °C/10 % bis 90 % RH | ||||||||||
| Masse | Pro Produkt | 1,4 kg | 2,4 kg | 4,0 kg | 6,4 kg | 1,6 kg | 3,0 kg | 3,4 kg | 3,4 kg | 4,4 kg | 4,4 kg | |
[Abmessungen]

| Abmessungen | Typ Nr. | |||
|---|---|---|---|---|
| Typ 1 | Typ 2 | Typ 3 | Typ 4 | |
| A | 95 | 105 | 120 | 130 |
| B | 80 | 90 | 105 | 105 |
| C | 130 | 160 | 180 | 230 |
| D | 115 | 145 | 165 | 215 |
| E | 75 | 100 | 120 | 135 |
| CAD-Datei Nr. | BE3 | BE4 | BE5 | BE6 |
[Aufbau]

[Eigenschaften]
Ausgangstyp
Schwankungen der Versorgungsspannung und Ausgangsspannung
[Verkabelungsmethoden und Zeitablaufdiagramme]
Grundlegende Verkabelungsmethode für Modellreihe BE

Verkabelungsmethode für Modellreihe BER (Einzelstufen-Steuerung)

Verkabelungsmethode für Modellreihe BER (Einzelsignal-Steuerung)

Grundlegende Verkabelungsmethode für Modellreihe BEZ
