Produktinformationen

Typ ALS R Technische Daten

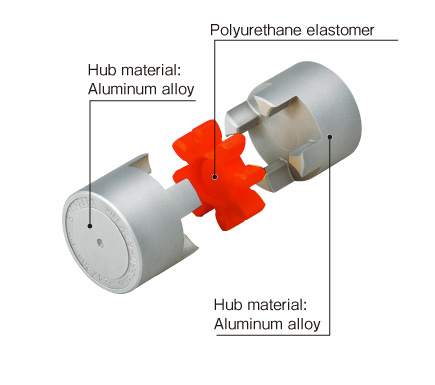

Typen ALS R (Typ Passfeder/Gewindestift)

[Technische Daten]

ModellDrehmomentVersatzMax. Drehzahl [min-1]Statische Torsionssteifigkeit [N·m/rad]Radialsteifigkeit [N/mm]Trägheitsmoment [kg·m2]Masse [kg]
Nennwert [N·m]Maximum [N·m]Parallel [mm]Winkel [°]Axial [mm]
ALS-014-R240,1010 bis +0,634100213801,91 × 10-70,007
ALS-020-R5100,1010 bis +0,823800434001,08 × 10-60,018
ALS-030-R12,5250,1010 bis +1,0159001366506,25 × 10-60,047
ALS-040-R17340,1010 bis +1,211900155017003,87 × 10-50,15
ALS-055-R601200,1010 bis +1,48700200013501,66 × 10-40,35
ALS-065-R1603200,1010 bis +1,57400310014003,57 × 10-40,51
ALS-080-R3256500,1010 bis +1,86000600017101,06 × 10-31,01
ALS-095-R4509000,101-0,5 bis +2,050001000042002,24 × 10-31,50
ALS-105-R52510500,151-0,9 bis +2,045001200050003,72 × 10-32,05

* Axialverschiebung von ALS-014-R bis ALS-080-R ist in negativer Richtung nicht zulässig.

*Max. Drehzahl berücksichtigt nicht dynamisches Gleichgewicht.

* Die angegebene Steifigkeit entstammt Messungen, die bei 20°C vorgenommen wurden.

*Das Trägheitsmoment und das Gewicht werden für den maximalen Bohrungsdurchmesser gemessen.

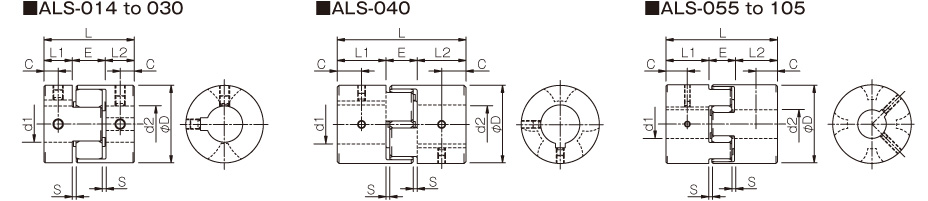

[Abmessungen]

Einheit [mm]
Modelld1, d2DLL1, L2ESC
PilotbohrungMin.Max.
ALS-014-R336,514227813,5
ALS-020-R449,62030101015
ALS-030-R5614303511131,55,5
ALS-040-R582240662516212,5
ALS-055-R5102855783018215
ALS-065-R51438659035202,517,5
ALS-080-R101945801144524322,5
ALS-095-R81955951265026325
ALS-105-R10196010514056283,528

* „Pilotbohrung“ bezieht sich auf die Verarbeitung der Mittelscheibe.

[Standardbohrungsdurchmesser]

Einheit [mm]
ModellStandardbohrungsdurchmesser d1, d2 [mm]
34566.357899.5251011121415161718192022242528303235384042454850555660
ALS-014-R
ALS-020-R
ALS-030-R
ALS-040-R
ALS-055-R
ALS-065-R
ALS-080-R
ALS-095-R
ALS-105-R

* Mit ● gekennzeichnete Bohrungsdurchmesser werden als Standardbohrungsdurchmesser unterstützt.

* Ø 11 und kleiner haben keine Keilnut. Ø 12 und größer können nach den alten JIS-Standards, nach den neuen JIS-Standards und für neue Standardmotoren verarbeitet werden.

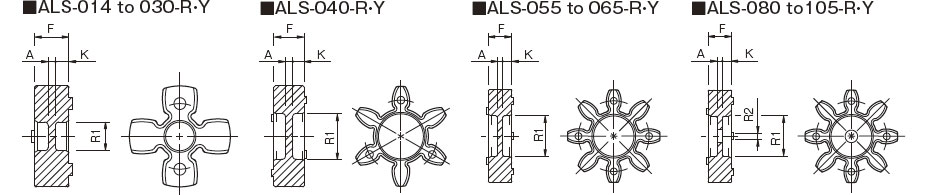

[Element]

Einheit [mm]
ModellFR1R2KA
ALS-014-R-EL6,23,5--2,51,2
ALS-020-R-EL8,26,2--3,41,4
ALS-030-R-EL10,28,5--42,2
ALS-040-R-EL1218--4,53
ALS-055-R-EL1424--5,53
ALS-065-R-EL1530--5,54
ALS-080-R-EL18371574
ALS-095-R-EL20432084
ALS-105-R-EL2150208,54

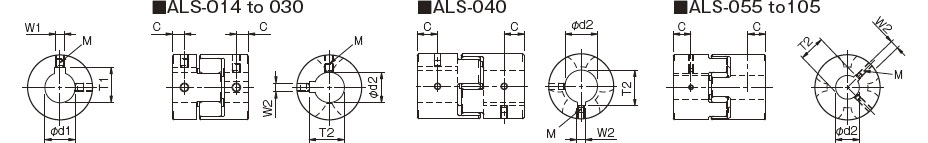

[Lochbohrungsstandards]

Einheit [mm]
Modelle, die die alten JIS-Standards erfüllen (Klasse 2)Modelle, die die neuen JIS-Standards erfüllen(H9)Modelle, die die neuen JIS-Standards erfüllen(JS9)Modelle, die die neuen Motorstandards erfüllen
NennbohrungsdurchmesserBohrungsdurchmesser (d1, d2)Keilnutbreite (W1, W2)Keilnuthöhe (T1, T2)Gewindestiftbohrung (M)NennbohrungsdurchmesserBohrungsdurchmesser (d1, d2)Keilnutbreite (W1, W2)Keilnuthöhe (T1, T2)Gewindestiftbohrung (M)NennbohrungsdurchmesserBohrungsdurchmesser (d1, d2)Keilnutbreite (W1, W2)Keilnuthöhe (T1, T2)Gewindestiftbohrung (M)NennbohrungsdurchmesserBohrungsdurchmesser (d1, d2)Keilnutbreite (W1, W2)Keilnuthöhe (T1, T2)Gewindestiftbohrung (M)
ToleranzH7,H8E9ToleranzH7H9ToleranzH7,H8JS9ToleranzG7,F7H9
33+0,01801-M3
44+0,01802-M3
55+0,01802-M3
66+0,01802-M4
6,356,35+0,02202-M4
77+0,02202-M4
88+0,02202-M4
99+0,02202-M4
9,5259,525+0,02202-M4
1010+0,02202-M4
1111+0,01802-M4
1212+0,01804+0,050+0,02013,5+0,302-M412H12+0,01804+0,030013,8+0,302-M412J12+0,01804±0,015013,8+0,302-M4
1414+0,01805+0,050+0,02016,0+0,302-M414H14+0,01805+0,030016,3+0,302-M414J14+0,01805±0,015016,3+0,302-M414N14+0,024+0,0065+0,030016,3+0,302-M4
1515+0,01805+0,050+0,02017,0+0,302-M415H15+0,01805+0,030017,3+0,302-M415J15+0,01805±0,015017,3+0,302-M4
1616+0,01805+0,050+0,02018,0+0,302-M416H16+0,01805+0,030018,3+0,302-M416J16+0,01805±0,015018,3+0,302-M4
1717+0,01805+0,050+0,02019,0+0,302-M417H17+0,01805+0,030019,3+0,302-M417J17+0,01805±0,015019,3+0,302-M4
1818+0,01805+0,050+0,02020,0+0,302-M418H18+0,01806+0,030020,8+0,302-M518J18+0,01806±0,015020,8+0,302-M5
1919+0,02105+0,050+0,02021,0+0,302-M419H19+0,02106+0,030021,8+0,302-M519J19+0,02106±0,015021,8+0,302-M519N19+0,028+0,0076+0,030021,8+0,302-M5
2020+0,02105+0,050+0,02022,0+0,302-M420H20+0,02106+0,030022,8+0,302-M520J20+0,02106±0,015022,8+0,302-M5
2222+0,02107+0,061+0,02525,0+0,302-M622H22+0,02106+0,030024,8+0,302-M522J22+0,02106±0,015024,8+0,302-M5
2424+0,02107+0,061+0,02527,0+0,302-M624H24+0,02108+0,036027,3+0,302-M624J24+0,02108±0,018027,3+0,302-M624N24+0,028+0,0078+0,036027,3+0,302-M6
2525+0,02107+0,061+0,02528,0+0,302-M625H25+0,02108+0,036028,3+0,302-M625J25+0,02108±0,018028,3+0,302-M6
2828+0,02107+0,061+0,02531,0+0,302-M628H28+0,02108+0,036031,3+0,302-M628J28+0,02108±0,018031,3+0,302-M628N28+0,028+0,0078+0,036031,3+0,302-M6
3030+0,02107+0,061+0,02533,0+0,302-M630H30+0,02108+0,036033,3+0,302-M630J30+0,02108±0,018033,3+0,302-M6
3232+0,025010+0,061+0,02535,5+0,302-M832H32+0,025010+0,036035,3+0,302-M832J32+0,025010±0,018035,3+0,302-M8
3535+0,025010+0,061+0,02538,5+0,302-M835H35+0,025010+0,036038,3+0,302-M835J35+0,025010±0,018038,3+0,302-M8
3838+0,025010+0,061+0,02541,5+0,302-M838H38+0,025010+0,036041,3+0,302-M838J38+0,025010±0,018041,3+0,302-M838N38+0,050+0,02510+0,036041,3+0,302-M8
4040+0,025010+0,061+0,02543,5+0,302-M840H40+0,025012+0,043043,3+0,302-M840J40+0,025012±0,021543,3+0,302-M8
4242+0,025012+0,075+0,03245,5+0,302-M842H42+0,025012+0,043045,3+0,302-M842J42+0,025012±0,021545,3+0,302-M842N42+0,050+0,02512+0,043045,3+0,302-M8
4545+0,025012+0,075+0,03248,5+0,302-M845H45+0,025014+0,043048,8+0,302-M1045J45+0,025014±0,021548,8+0,302-M10
4848+0,025012+0,075+0,03251,5+0,302-M848H48+0,025014+0,043051,8+0,302-M1048J48+0,025014±0,021551,8+0,302-M1048N48+0,050+0,02514+0,043051,8+0,302-M10
5050+0,025012+0,075+0,03253,5+0,302-M850H50+0,025014+0,043053,8+0,302-M1050J50+0,025014±0,021553,8+0,302-M10
5555+0,030015+0,075+0,03260,0+0,302-M1055H55+0,030016+0,043059,3+0,302-M1055J55+0,030016±0,021559,3+0,302-M1055N55+0,060+0,03016+0,043059,3+0,302-M10
5656+0,030015+0,075+0,03261,0+0,302-M1056H56+0,030016+0,043060,3+0,302-M1056J56+0,030016±0,021560,3+0,302-M10
6060+0,030015+0,075+0,03265,0+0,302-M1060H60+0,030018+0,043064,4+0,302-M1060J60+0,030018±0,021564,4+0,302-M1060N60+0,060+0,03018+0,043064,4+0,302-M10

* Die Toleranz entspricht Klasse h8 für Bohrlochdurchmesser von 10 mm oder weniger.

* Die Größe des Gewindestifts ist M3 für ALS-014.

[Abstand von der Kante des Gewindestifts]

Einheit [mm]
ModellAbstand von der Kante des Gewindestifts C [mm]
ALS-0143,5
ALS-0205
ALS-0305,5
ALS-04012,5
ALS-05515
ALS-06517,5
ALS-08022,5
ALS-09525
ALS-10528

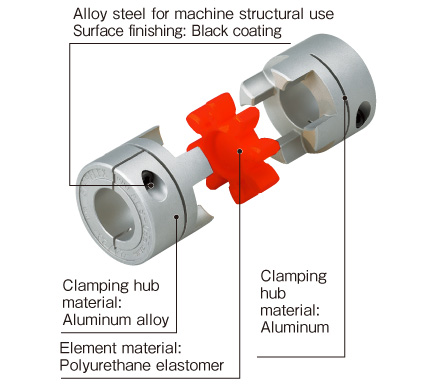

Typen ALS R (Klemmvorrichtung)

[Technische Daten]

Einheit [mm]
ModellVersatzMax. Drehzahl [min-1]Statische Torsionssteifigkeit [N·m/rad]Radialsteifigkeit [N/mm]Trägheitsmoment [kg·m2]Masse [kg]
Parallel [mm]Winkel [°]Axial [mm]
ALS-014-R0,110 bis +0,610000213801,98 × 10-70,007
ALS-020-R0,110 bis +0,810000434001,09 × 10-60,019
ALS-030-R0,110 bis +1,0100001366506,19 × 10-60,045
ALS-040-R0,110 bis +1,210000155017004,01 × 10-50,16
ALS-055-R0,110 bis +1,47000200013501,63 × 10-40,34
ALS-065-R0,110 bis +1,55900310014003,69 × 10-40,54
ALS-080-R0,110 bis +1,84800600017101,04 × 10-31,00

* Axialverschiebung ist in negativer Richtung nicht zulässig.

*Max. Drehzahl berücksichtigt nicht dynamisches Gleichgewicht.

* Die angegebene Steifigkeit entstammt Messungen, die bei 20°C vorgenommen wurden.

*Das Trägheitsmoment und das Gewicht werden für den maximalen Bohrungsdurchmesser gemessen.

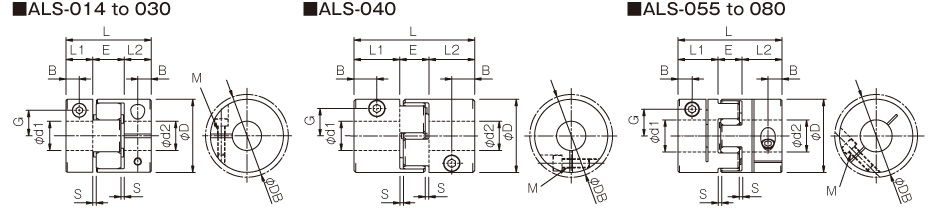

[Abmessungen]

Einheit [mm]
Modelld1, d2DDBLL1, L2ESBGMAnzugsmoment [N·m]
Min.Max.
ALS-014-R361416,1227813,54,81-M20,4
ALS-020-R482020301010156,51-M2.51
ALS-030-R61430303511131,55,510,51-M31,5
ALS-040-R8204043,2662516212,5151-M57
ALS-055-R10285555783018210,5201-M614
ALS-065-R14356569,89035202,511,524,51-M830
ALS-080-R194580801144524311,5301-M830

* Der øDB-Wert wird unter der Voraussetzung gemessen, dass der Kopf der Klemmschraube größer ist als der Außendurchmesser der Nabe.

*Der Nenndurchmesser für Klemmschraube M ist gleich der Anzahl minus dem Nenndurchmesser der Schraubengewinde, wobei die Anzahl für eine Nabe auf einer Seite gilt.

Standardbohrungsdurchmesser und zulässiges Übertragungsmoment

ModellStandardbohrungsdurchmesser d1, d2 [mm] und Übertragungs-Nenndrehmoment [N·m]
34566.357899.5251011121415161819202224252830323538404245
ALS-014-R0.310.420.540.65
ALS-020-R1.21.62.12.22.63
ALS-030-R22.22.73.444.44.75.467.4
ALS-040-R81214161923313434343434
ALS-055-R21252835384148515461677180
ALS-065-R4044475458616875798996103114
ALS-080-R5359728490108121133151170182194212

* Bohrungsdurchmesser, deren Felder Zahlen enthalten, werden als Standardbohrungsdurchmesser unterstützt.

* Bohrungsdurchmesser, deren Felder Zahlen enthalten, haben auf Grund der Haltekraft der Wellenverbindungskomponente ein eingeschränktes nominales Übertragungsmoment. Die Zahlen geben das nominale Übertragungsmoment [N·m] an.

* Die empfohlene Bearbeitungstoleranz für gepaarte Befestigungswellen ist Klasse h7. Bei einem Wellendurchmesser von Ø 35 ist die Toleranz jedoch -0,025 bis +0,010.

* Bohrungsdurchmesser zwischen den Minimum- und Maximumangaben in der Abmessungstabelle sind kompatibel, aber Bohrungsdurchmesser, die von den in der obigen Tabelle abweichen, erfordern andere Arrangements. Fragen Sie Miki Pulley nach weiteren Informationen.

[Element]

Einheit [mm]
ModellFR1R2KA
ALS-014-R-EL6,23,5--2,51,2
ALS-020-R-EL8,26,2--3,41,4
ALS-030-R-EL10,28,5--42,2
ALS-040-R-EL1218--4,53
ALS-055-R-EL1424--5,53
ALS-065-R-EL1530--5,54
ALS-080-R-EL18371574
ALS-095-R-EL20432084
ALS-105-R-EL2150208,54
