Differenzialmodelle SD Technische Daten

Differenzialmodelle SD

[Technische Daten]

Modell	Aufbau	kennzeichen	Drehzahlverhältnis	Masse [kg]
SD-50	Differenzialtyp	-	1/20	0,06
SD-100	Differenzialtyp	-	1/25,1/50	0,27

* Ein Typ ohne Skaleneinteilung (Typ N) ist nur für SD-50 und SD-100 erhältlich.

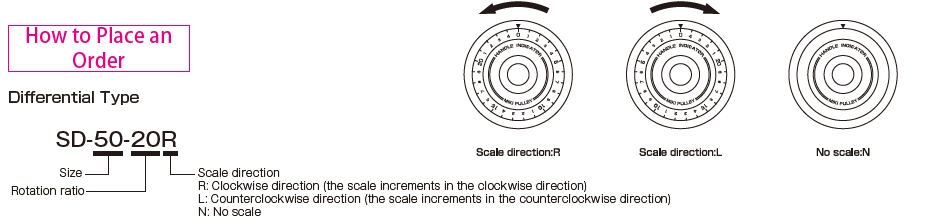

* Differenzialtyp: Durch Drehen des Hauptverstellgriffs in eine bestimmte Richtung bewegt sich die Skalenscheibe in dieselbe Richtung.

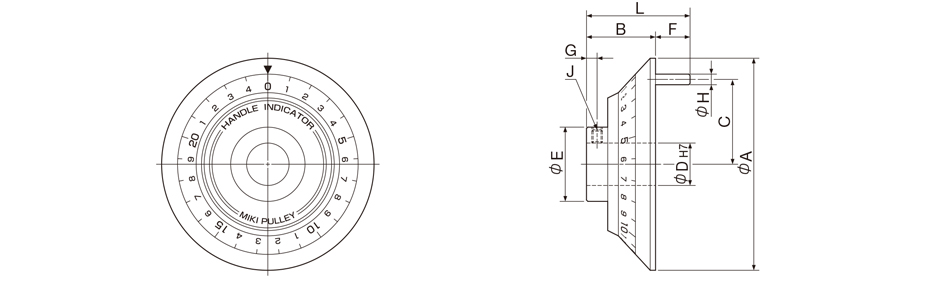

[Abmessungen]

Einheit [mm]

Modell	A	B	C	D	E	F	G	H	J	L	Masse [kg]
SD-50-□□	50	23	20	12	22	5	4	5	M4	28	0,06
SD-100-□□	100	32	40	20	36	17	5	6	M6	49	0,27

Grundlegende Spezifikationen

Drehzahlverhältnis 1/4 bis 1/64

Außendurchmesser 28 mm, 38 mm, 53,9 mm, 75,3 mm

Grundlegende Spezifikationen

Drehzahlverhältnis 1/4 bis 1/64

Außendurchmesser 66 mm, 80 mm, 140 mm/SD-53; 125 mm, 160 mm, 180 mm, 250 mm/SD-75
