Modellreihe PDC Technische Daten

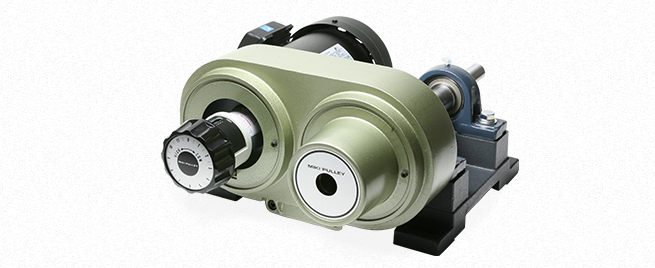

PDC

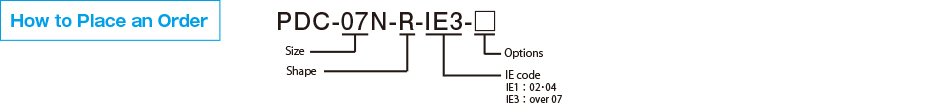

[Technische Daten 1]

Modell	Motorleistung [kW]	Pole	Versorgungsspannung [V]/Frequenz [Hz]	Drehzahlwechslungsverhältnis	Verwendeter Drehzahlwechsler		Verwendetes Riemenmodell	Masse [kg]
Modell	Motorleistung [kW]	Pole	Versorgungsspannung [V]/Frequenz [Hz]	Drehzahlwechslungsverhältnis	Modell des Drehzahlwechslers auf der Motorseite	Modell des Drehzahlwechslers auf der Maschinenseite	Verwendetes Riemenmodell	Masse [kg]
PDC-02N	0,2	4	3-phasig 200/50, 200･220/60	1:4	AK-90-MA-11	PE-106-MA-12H	1022V220S	20,5
PDC-04N	0,4	4	3-phasig 200/50, 200･220/60	1:3,5	AK-124-MA-14N	PE-124-MA-15H	1422V270S	30
PDC-07N	0,75	4	3-phasig 200/50, 200･220/60	1:4	AK-140-MA-19N	PE-155-MA-18H	1422V270S	40
PDC-15N	1,5	4	3-phasig 200/50, 200･220/60	1:4	AK-155-MA-24N	PE-185-MA-22H	1922V298S	58
PDC-22N	2,2	4	3-phasig 200/50, 200･220/60	1:4,5	AK-185-MA-28N	PE-216-MA-25H	2322V364S	71,5
PDC-37N	3,7	4	3-phasig 200/50, 200･220/60	1:3	AK-216-MA-28N	PE-216-MA-30H	2322V396S	88

※ Vollständig gekapselte lüftergekühlte Motoren gemäß JIS C 4210 für Motoren mit 0,2 kW bis 0,4 kW und gemäß JIS C 4213 für Motoren mit mehr als 0,75 kW.

[Technische Daten 2]

Modell	Drehzahl der Ausgangswelle [min^-1] und Drehmoment der Ausgangswelle [N·m]
	50Hz		60Hz
	Drehzahl Ausgangswelle [min^-1]	Drehmoment Ausgangswelle [N·m]	Drehzahl Ausgangswelle [min^-1]	Drehmoment Ausgangswelle [N·m]
PDC-02N	500 ~ 2000	3 ~ 0,6	600 ~ 2400	2,4 ~ 0,5
PDC-04N	720 ~ 2520	3,6 ~ 1	870 ~ 3050	2,9 ~ 0,8
PDC-07N	600 ~ 2400	9,2 ~ 2,4	720 ~ 2880	7,5 ~ 2
PDC-15N	500 ~ 2000	19 ~ 5,4	600 ~ 2400	15 ~ 4,3
PDC-22N	500 ~ 2250	28 ~ 8,2	600 ~ 2700	22 ~ 6,6
PDC-37N	780 ~ 2350	40 ~ 11	940 ~ 2820	32 ~ 8,8

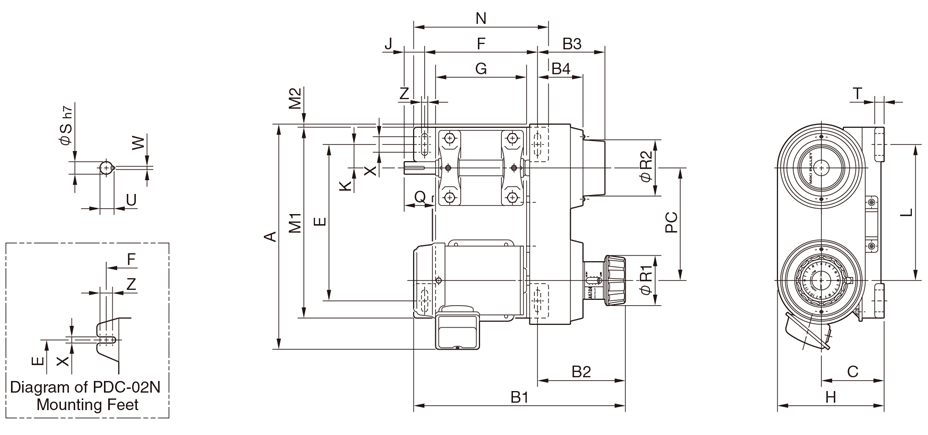

[Abmessungen]

Einheit [mm]

Modell	PDC-02N	PDC-04N	PDC-07N	PDC-15N	PDC-22N	PDC-37N
A	305	404	398	436	511	541
B₁	347	375	425	485	568	580
B₂	137	154	165	195	230	240
B₃	86	119	145	165	200	210
B₄	51	82	75	105	130	142
C	95	110	120	130	140	152
E	240	280	290	320	390	390
F	180	200	240	270	320	320
G	150	160	200	230	280	280
H	165	185	210	235	264	276
J	45	40	65	65	80	85
K	35	42	58	67	64	64
L	198	242	230	249	294	309
M₁	300	340	350	380	450	450
M₂	0	3	3	8	31	31
N	200	240	280	310	360	360
PC	163	200	172	182	230	247
Q	60	60	85	85	100	105
R₁	70	86	86	86	86	86
R₂	90	100	110	121	150	150
T	15	15	20	20	20	20
X	11	28	25	25	25	25
Z	10	12	15	15	15	15
S	20	20	25	25	30	30
U	22.5	22.5	28	28	33	33
W	6	6	8	8	8	8

Optionen von Modellreihe PDC

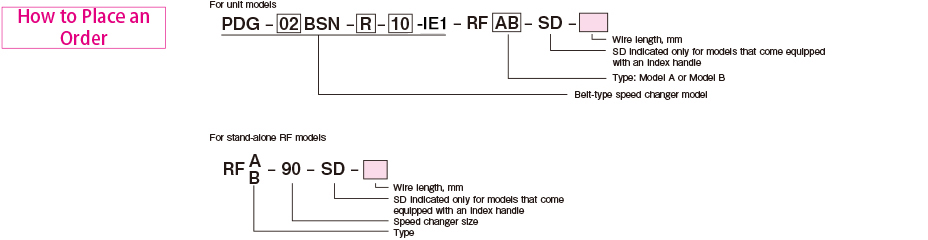

Fernbedienungsvorrichtung RF

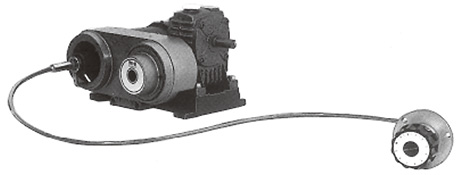

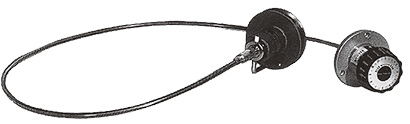

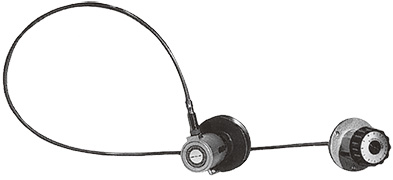

RF ist eine Fernbedienungsvorrichtung mit elastischer Welle, die fernbedienten Betrieb durch Einstellung von stufenlosen Drehzahlwechslern in Riemenausführung ermöglicht. Es ist ein weit verbreitetes Modell mit sehr einfacher Bauweise, bei der der Flansch am Griffteil des Modells AK befestigt wird. Betrieb mit stufenloser Drehzahlregulierung wird durch Drehen des Drehzahlwechslergriffs durchgeführt.

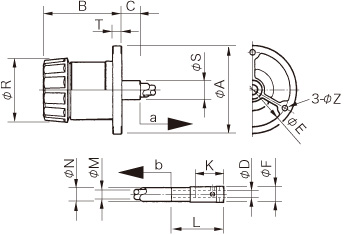

[Technische Daten/Abmessungen]

Modell	Geeigneter Drehzahlwechsler	Anzahl Griffumdrehungen	Abmessungen
Modell	Geeigneter Drehzahlwechsler	Anzahl Griffumdrehungen	A	B	C	D	E	F	K	L	M	N	R	S	T	Z
RFA-90	PDS・PDC・PDG-02	5 10	100	75	25	10	82	20	38	70	10	14	70	25	11	7
RFB-90	PDS・PDC・PDG-02	5 10	100	75	25	10	82	20	38	70	10	14	70	25	11	7
RFA-124	PDS・PDC・PDG-04	5,5 11	118	94	25	10	100	20	38	70	10	14	86	25	12	7
RFB-124	PDS・PDC・PDG-04	5,5 11	118	94	25	10	100	20	38	70	10	14	86	25	12	7
RFA-140	PDS・PDC・PDG-07	7,5 15	118	94	25	10	100	20	38	70	10	14	86	25	12	7
RFB-140	PDS・PDC・PDG-07	7,5 15	118	94	25	10	100	20	38	70	10	14	86	25	12	7
RFA-155	PDS・PDC・PDG-15	8,5 17	118	94	25	10	100	20	38	70	10	14	86	25	12	7
RFB-155	PDS・PDC・PDG-15	8,5 17	118	94	25	10	100	20	38	70	10	14	86	25	12	7
RFA-185	PDS・PDC・PDG-22	10,5 21	118	104	25	10	100	20	38	70	13	18	86	25	12	7
RFB-185	PDS・PDC・PDG-22	10,5 21	118	104	25	10	100	20	38	70	13	18	86	25	12	7
RFA-216	PDS・PDC・PDG-37	8,5 17	118	104	25	10	100	20	38	70	13	18	86	25	12	7
RFB-216	PDS・PDC・PDG-37	8,5 17	118	104	25	10	100	20	38	70	13	18	86	25	12	7

*Die Standardlängen der elastischen Wellen sind 1000 mm, 1600 mm und 2500 mm. Wenden Sie sich für Modelle anderer Längen an Miki Pulley.

*Das Gerät mit einem Biegeradius von R300 oder höher verwenden.

Drehzahlwechsler AK- □ -RFA / AK- □ -RFB für Fernbedienungsvorrichtung RF

AK- □ -RFA und AK- □ -RFB werden bei Verbindung mit RF über eine elastische Welle für fernbedienten Betrieb verwendet. Es gibt zwei Arten von Drehzahlwechslern: Typ RFA mit einer Welle in Axialrichtung und Typ RFB mit einer Welle im rechten Winkel zur Achse.

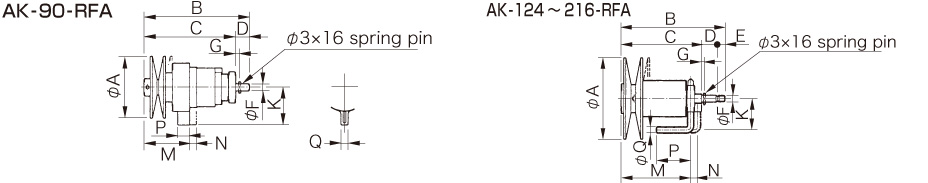

[AK-□-RFA]

Modell	A	B	C	D	E	F	G	K	M	N	P	Q
AK-90-RFA	90	154	134	20	─	10	6	55	67	10	17	10
AK-124-RFA	124	160	124	24	12		4	48	107	11	53
AK-140-RFA	140	169	133	24	12		4	48	112	15	53
AK-155-RFA	155	201	165	24	12		4	48	142	17	53
AK-185-RFA	185	228	192	24	12		4	53	165	21	62
AK-216-RFA	216	236	200	24	12		4	53	175	17,5	74

[AK-□-RFB]

Modell	A	B	C	D	E	F	G	H	J	K	L	M	N	P	Q
AK-90-RFB	90	171	149	22	78	10	4	20	62	55	70	67	10	17	10
AK-124-RFB	124	162	140							48	70	107	11	53
AK-140-RFB	140	171	149							48	70	112	15	53
AK-155-RFB	155	203	181							48	70	142	17	53
AK-185-RFB	185	230	208							53	80	165	21	62
AK-216-RFB	216	238	216							53	80	175	17,5	74

Schaltgriff SD für Fernbedienungsvorrichtung RF

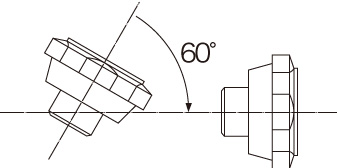

Nadel bewegt sich, wenn der Griff gedreht wird. Wenn der Griff einmal bewegt wird, bewegt sich der kleine Zeiger um einen Teilstrich. So können die genauen Grad, um die sich der Griff dreht, abgelesen werden. Er wird im Bereich von parallel bis 60 Grad befestigt, wie in der Abbildung unten gezeigt.

Modell	Angewandter Schaltgriff
RFA-90-SD	SD-53B-9L
RFA-124-SD	SD-53B-90A-9L
RFA-140-SD
RFA-155-SD
RFA-185-SD	SD-53B-90A-12L
RFA-216-SD	SD-53B-90A-12L
RFB-90-SD	SD-53B-12L
RFB-124-SD	SD-53B-90A-12L
RFB-140-SD	SD-53B-90A-16L
RFB-155-SD	SD-53B-90A-25L
RFB-185-SD
RFB-216-SD

*Bitte beachten: Die Abmessungen des Griffs weichen leicht ab, wenn SD (Drehzahlanzeige) montiert ist.

Vierkantloch zur Handgriffbefestigung zur Einstellung während des Stopps TH

Feineinstellungen und Positionierung lassen sich einfach mithilfe des Griffs eingesteckt in dieses Loch während eines Maschinenstopps durchführen.
Den Einstellgriff für die Einstellung während des Stopps TH in der Vierkantlochbuchse der Drehzahlwechslerscheibe Modell PE befestigen, um Feineinstellungen und Positionierung durchzuführen.
Bitte bestellen Sie einen Einstellgriff zur Einstellung während des Stopps (TH-125-□) getrennt.

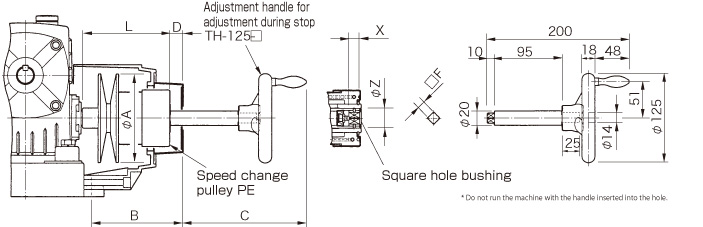

[Abmessungen bei Befestigung des Griffs an Einheit PDG-BS]

Griffmodell	Angewendete Drehzahlwechslerscheibe	A	B	C	D	□F	L	X	Z
TH-125-12	PE-106	106	90	176	14	12	91	15	24
TH-125-12	PE-124	124	125	169	21	12	122	15	28
TH-125-15	PE-155	155	145	176	14	15	151	15	32
TH-125-15	PE-185	185	165	172	18	15	172	20	40
TH-125-15	PE-216	216	200	175	15	15	205	20	50
TH-125-15	PE-216	216	200	165	25	15	205	20	50
