Modellreihe AXM Technische Daten

AXM

[Technische Daten 1]

ModellMotorleistung [kW]PoleVersorgungsspannung [V]/Frequenz [Hz]Rahmennummer
Drehzahlminderer
UntersetzungsverhältnisMasse [kg]
102030405060
AXM-02-50N-□-□-IE10.243-phasig 200/50, 200・220/60501/101/201/301/401/501/6014
AXM-04-60N-□-□-IE10.443-phasig 200/50, 200・220/60601/101/201/301/401/501/6017
AXM-07-70N-□-□-IE30.7543-phasig 200/50, 200・220/60701/101/201/301/401/501/6032
AXM-15-80N-□-□-IE31.543-phasig 200/50, 200・220/60801/101/201/301/401/501/6043

Vollständig gekapselte lüftergekühlte Motoren gemäß JIS C 4210 für Motoren mit 0.2 kW bis 0.4 kW und gemäß JIS C 4213 für Motoren mit mehr als 0.75 kW.

[Technische Daten 2]

ModellFrequenz [Hz]Drehzahl der Ausgangswelle [min-1] und Drehmoment der Ausgangswelle [N·m] bei jedem Verzögerungsverhältnis
1/101/201/301/401/501/60
DrehzahlDrehmomentDrehzahlDrehmomentDrehzahlDrehmomentDrehzahlDrehmomentDrehzahlDrehmomentDrehzahlDrehmoment
AXM-02-50N-□-□-IE15014310.771.518.747.726.235.830.328.636.723.840.9
60171.59.185.81657.222.642.926.434.332.128.635.9
AXM-04-60N-□-□-IE150142.521.771.339.547.554.135.666.428.575.423.875.5
6017118.385.533.65746.442.857.234.264.628.570.9
AXM-07-70N-□-□-IE35014441.37276.9481053613328.811224114
60172.534.686.365.157.588.143.111434.510528.8106
AXM-15-80N-□-□-IE35014584.872.515648.321536.31932919124.2162
6017471.5871325818343.517934.817729151

※ Drehzahl und Drehmomentwerte der Ausgangswelle werden bei einer Nennlast von 200 V/50・60Hz berechnet Es gibt allerdings Fälle, in denen das Drehmoment der Ausgangswelle von der Toleranz des Drehzahlminderers begrenzt wird.

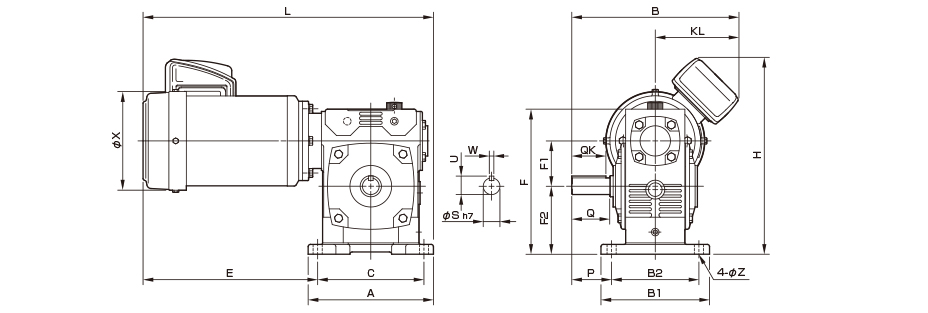

[Abmessungen]

Einheit [mm]
ModellAbmessungen des TeilsAbmessungen der Welle
ABB1B2CEFF1F2HKLLPXZQQKSUW
AXM-02-50N-□-□-IE1142204124100118221.51655080239109351.54513110403517195
AXM-04-60N-□-□-IE11652191431151402331926090258109385.552.51311250452224.56
AXM-07-70N-□-□-IE3190246.5160130160270.522570105291.5116.5445.56516214605528318
AXM-15-80N-□-□-IE3220265170140190295.52528011231712549470187146560323510
