BEW(S)モデル

*お探しの資料やCADデータがない場合、お気軽にお問い合わせください。
*ダウンロードの際は注意事項･利用規約に同意いただいたものとさせていただきます、必ずご確認ください。

BEW(S)モデルの仕様

BEW(S)タイプ

BEW(S)タイプ

【仕様】

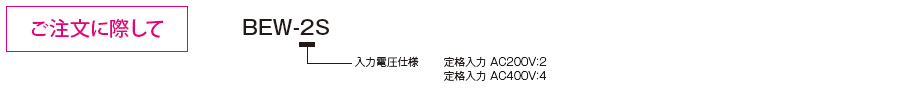

型　式			BEW-2S		BEW-4S
入力電圧	AC100V	±10％50/60Hz	●		●
	AC200V			●		●
	AC400V						●
	最大入力電圧		AC250V	AC250V	AC510V	AC510V	AC510V
整流方式			半波整流
出力電圧			DC45V	DC90V	DC45V	DC90V	DC180V
出力電流	周囲温度20℃の時（　）内は60℃の時		DC1.0A（DC0.6A）
出力容量	周囲温度20℃の時（　）内は60℃の時		45W（25W）	90W（50W）	45W（25W）	90W（50W）	180W（100W）
サイズ設定	電圧仕様（　）内は入力電圧		DC45V（AC100V）	DC90V（AC200V）	DC45V（AC100V）	DC90V（AC200V）	DC180V（AC400V）
	●：適用△：クラッチ・ブレーキのモデルにより適用	01	●	●	●	●	●
		02	●	●	●	●	●
		03	●	●	●	●	●
		04	●	●	●	●	●
		05	●	●	●	●	●
		06	●	●	●	●	●
		08	●	●	●	●	●
		10	●	●	●	●	●
		12		●		●	●
		14		●		●	●
		16		●		●	●
		18		△		△	●
		20		△		△	△
		25		△		△	△
適用クラッチ・ブレーキ	弊社電磁クラッチ・ブレーキ定格電圧 DC45/90/180V		無励磁ブレーキ
絶縁抵抗	ターミナル－本体間		DC500Vメガにて100MΩ
絶縁抵抗	ターミナル－本体間		AC1000V　50Hz　1分間		AC2000V　50Hz　　1分間
使用環境	結露なきこと		－20～＋60℃
質量	製品1個当り		0.021kg

【寸法】

【構造】

【端子と機能】

端子記号	端子名称	機　能　説　明
1-2	電源入力端子	商用電源を接続します
3-4	出力端子	電磁クラッチ・ブレーキを接続します

【特性】

出力方式

BEW-2S・4Sタイプは、商用電源を入力し、出力側に半波整流された直流電圧を発生させます。この電源装置は、非常に簡単な回路構成で安価なことが特徴ですが、電圧の脈動が大きいため、電磁クラッチ・ブレーキの動作応答性にばらつきが発生しやすくなったり、通電時にうなり音が発生したり、全波整流や平滑電源と比較して電磁コイルの発熱量が若干上がる傾向があります。
上記のような傾向を嫌う仕様の場合は、全波整流電源（BEW-Rタイプ）や平滑電源、又は、DC24V 仕様への変更をご検討ください。
【出力電圧の計算方法】
出力電圧＝入力電圧 × a（係数）
※ a（係数）＝ 0.45：半波整流
（例）
BEW-2S　：　AC100V　×　0.45　= DC45V
BEW-4S　：　AC400V　×　0.45　= DC180V
電磁コイルの定格電圧と上記で計算した出力電圧が合っていないと、仕様通りの電磁クラッチブレーキ特性が得られませんのでご注意ください。

【結線方法とタイムチャート】

1次側制御
