BXWモデルの仕様

BXW-□-□L・H・S TYPE

【仕様】BXW-□-□L(制動用)

型式サイズ静摩擦
トルク
Ts
[N・m]
コイル(at20℃)耐熱
クラス
リード線最高
回転
速度
[mim-1]
回転部慣性
モーメント
J
[kg・m2]
許容
制動
仕事率
Pba

[W]
総制動
仕事
ET
[J]
アーマチュア
吸引時間
ta[s]
アーマチュア
釈放時間
tar
[s]
質量
[kg]
購入
電圧[V]容量[W]電流[A]抵抗[Ω]UL
スタイル
サイズ
BXW-01-10L010.12125.00.41728.8FUL3398AWG2650000.6×10-62.51.5×1060.0080.0150.2購入
245.00.208115F
455.00.111405F
905.00.0561622F
1805.00.0286486F
BXW-02-10L020.25126.60.55021.8FUL3398AWG2650001.9×10-65.03.0×1060.0080.0150.3購入
246.60.27587.3F
456.60.147307F
906.60.0731228F
1806.60.0374912F
BXW-02-12L020.25126.60.55021.8FUL3398AWG2650001.9×10-65.03.0×1060.0080.0150.3購入
246.60.27587.3F
456.60.147307F
906.60.0731228F
1806.60.0374912F
BXW-03-10L030.50129.00.75016.0FUL3398AWG2650003.8×10-610.04.5×1060.0250.0250.4購入
249.00.37564.0F
458.20.182247F
908.20.091988F
1808.20.0463954F
BXW-03-12L030.50129.00.75016.0FUL3398AWG2650003.8×10-610.04.5×1060.0250.0250.4購入
249.00.37564.0F
458.20.182247F
908.20.091988F
1808.20.0463954F
BXW-04-10L041.001211.50.95812.5FUL3398AWG22500012.0×10-620.07.0×1060.0300.0300.6購入
2411.50.47950.1F
4510.00.222203F
9010.00.111810F
18010.00.0563241F
BXW-04-12L041.001211.50.95812.5FUL3398AWG22500012.0×10-620.07.0×1060.0300.0300.6購入
2411.50.47950.1F
4510.00.222203F
9010.00.111810F
18010.00.0563241F
BXW-05-10L052.001213.01.08311.1FUL3398AWG22500023.0×10-630.012.0×1060.0350.0350.8購入
2413.00.54244.3F
4513.00.289156F
9013.00.144623F
18013.00.0722492F
BXW-05-12L052.001213.01.08311.1FUL3398AWG22500023.0×10-630.012.0×1060.0350.0350.8購入
2413.00.54244.3F
4513.00.289156F
9013.00.144623F
18013.00.0722492F

※アーマチュア吸引時間、アーマチュア釈放時間は、直流側スイッチング時の値です。

【仕様】BXW-□-□H(制動・保持用)

型式サイズ静摩擦トルクTs
[N・m]
コイル(at20℃)耐熱クラスリード線最高回転速度
[mim-1]
回転部慣性
モーメントJ
[kg・m2]
許容
制動
仕事率
Pba ℓ
[W]
総制動
仕事
ET
[J]
アーマチュア
吸引時間
ta
[s]
アーマチュア
釈放時間
tar
[s]
質量
[kg]
購入
電圧
[V]
容量
[W]
電流
[A]
抵抗
[Ω]
UL
スタイル
サイズ
BXW-01-10H010.24125.00.41728.8FUL3398AWG2650000.6×10-60.50.2×1060.0100.0100.2購入
245.00.208115F
455.00.111405F
905.00.0561622F
1805.00.0286486F
BXW-02-10H020.50126.60.55021.8FUL3398AWG2650001.9×10-61.00.3×1060.0100.0100.3購入
246.60.27587.3F
456.60.147307F
906.60.0731228F
1806.60.0374912F
BXW-02-12H020.50126.60.55021.8FUL3398AWG2650001.9×10-61.00.3×1060.0100.0100.3購入
246.60.27587.3F
456.60.147307F
906.60.0731228F
1806.60.0374912F
BXW-03-10H031.00129.00.75016.0FUL3398AWG2650003.8×10-62.00.5×1060.0350.0200.4購入
249.00.37564.0F
458.20.182247F
908.20.091988F
1808.20.0463954F
BXW-03-12H031.00129.00.75016.0FUL3398AWG2650003.8×10-62.00.5×1060.0350.0200.4購入
249.00.37564.0F
458.20.182247F
908.20.091988F
1808.20.0463954F
BXW-04-10H042.001211.50.95812.5FUL3398AWG22500012.0×10-64.01.0×1060.0400.0250.6購入
2411.50.47950.1F
4510.00.222203F
9010.00.111810F
18010.00.0563241F
BXW-04-12H042.001211.50.95812.5FUL3398AWG22500012.0×10-64.01.0×1060.0400.0250.6購入
2411.50.47950.1F
4510.00.222203F
9010.00.111810F
18010.00.0563241F
BXW-05-10H054.001213.01.08311.1FUL3398AWG22500023.0×10-66.02.0×1060.0450.0300.8購入
2413.00.54244.3F
4513.00.289156F
9013.00.144623F
18013.00.0722492F
BXW-05-12H054.001213.01.08311.1FUL3398AWG22500023.0×10-66.02.0×1060.0450.0300.8購入
2413.00.54244.3F
4513.00.289156F
9013.00.144623F
18013.00.0722492F

※アーマチュア吸引時間、アーマチュア釈放時間は、直流側スイッチング時の値です。

【仕様】BXW-□-□S(保持用)

型式サイズ静摩擦トルクTs[N・m]コイル(at20℃)耐熱クラスリード線最高回転速度[mim-1回転部慣性モーメントJ[kg・m2許容制動仕事率Pba ℓ[W]総制動仕事ET[J]アーマチュア吸引時間ta[s]アーマチュア釈放時間tar[s]質量[kg]購入
電圧[V]容量[W]電流[A]抵抗[Ω]UL スタイルサイズ
BXW-01-10S010.36245.00.208115FUL3398AWG2650000.6×10-60.0250.0100.2購入
BXW-02-10S020.75246.60.27587.3FUL3398AWG2650001.9×10-60.0300.0100.3購入
BXW-02-12S020.75246.60.27587.3FUL3398AWG2650001.9×10-60.0300.0100.3
BXW-03-10S031.50249.00.37564.0FUL3398AWG2650003.8×10-60.0350.0200.4購入
BXW-03-12S031.50249.00.37564.0FUL3398AWG2650003.8×10-60.0350.0200.4
BXW-04-10S042.602411.50.47950.1FUL3398AWG22500012.0×10-60.0400.0250.6購入
BXW-04-12S042.602411.50.47950.1FUL3398AWG22500012.0×10-60.0400.0250.6
BXW-05-10S055.202413.00.54244.3FUL3398AWG22500023.0×10-60.0450.0300.8購入
BXW-05-12S055.202413.00.54244.3FUL3398AWG22500023.0×10-60.0450.0300.8

※アーマチュア吸引時間、アーマチュア釈放時間は、直流側スイッチング時の値です。

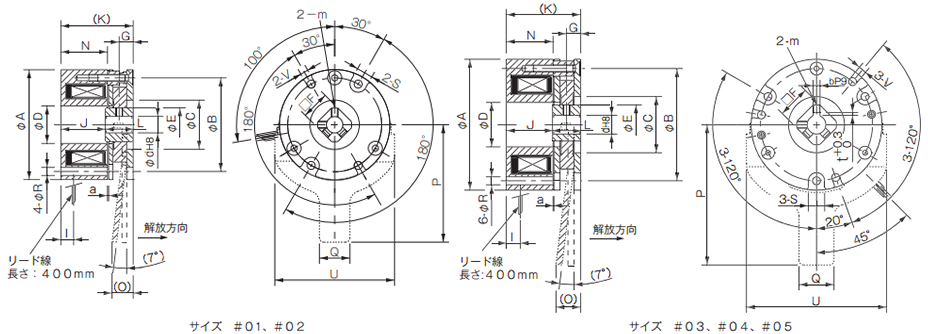

【寸法】

単位 [mm]
サイズ径方向寸法軸方向寸法穴寸法
ABCDESVRFmOPQUGIJKLNadbt
0137321813.512.063310M34.55.022.531.5922.50.105
6
0247402116.014.573.43.412M395013516.05.519.231.21220.00.106
7
0356482419.017.073.43.414M3116015606.06.019.931.91220.00.158
0465583524.022.073.43.418M4127015707.07.019.933.91421.00.151031.2
0575663628.026.594.54.522M4148020807.07.022.136.11421.50.151241.5

※サイズ#01 には解放レバーありのオプションはありません。

この製品をWEBで購入する

BXW-□-□R TYPE

【仕様】サーボモータ用

型式サイズ静摩擦トルクTs[N・m]コイル(at20℃)耐熱クラス最高回転速度[min-1リード線回転部慣性モーメントJ[kg・m2許容制動仕事Ebaℓ[J]総制動仕事ET[J]アーマチュア吸引時間ta[s]アーマチュア釈放時間tar[s]質量[kg]購入
電圧[V]容量[W]電流[A]抵抗[Ω]UL スタイルサイズ
BXW-01-10R010.3246.10.25494.4F6000UL3398AWG261.36×10-71530000.0350.0200.1購入
BXW-03-10R031.3247.20.30080.0F6000UL3398AWG221.17×10-687170000.0500.0200.3購入
BXW-05-10R052.5248.00.33372.0F6000UL3398AWG223.68×10-6200400000.0600.0200.5購入

※アーマチュア吸引時間、アーマチュア釈放時間は、直流側スイッチング時の値です。

【寸法】

単位 [mm]
サイズ径方向寸法軸方向寸法穴寸法
ABCDESVRFGHIJKLNadd max
013326.51691473.432.5120.24192630422.80.18.58.5
03484226142383.447.5190.24182630422.60.11115
05645628223184.563.5250.241625.5304.521.30.11620

※上記標準穴径以外の穴径も可能です。d max は丸軸での最大穴径を示しています。

※丸穴以外のキー加工なども対応できます。詳細はお問い合わせください。

※その他のBXW モデルとの寸法・取り付けなどの互換性はありません。

この製品をWEBで購入する
