BXW［L］モデル

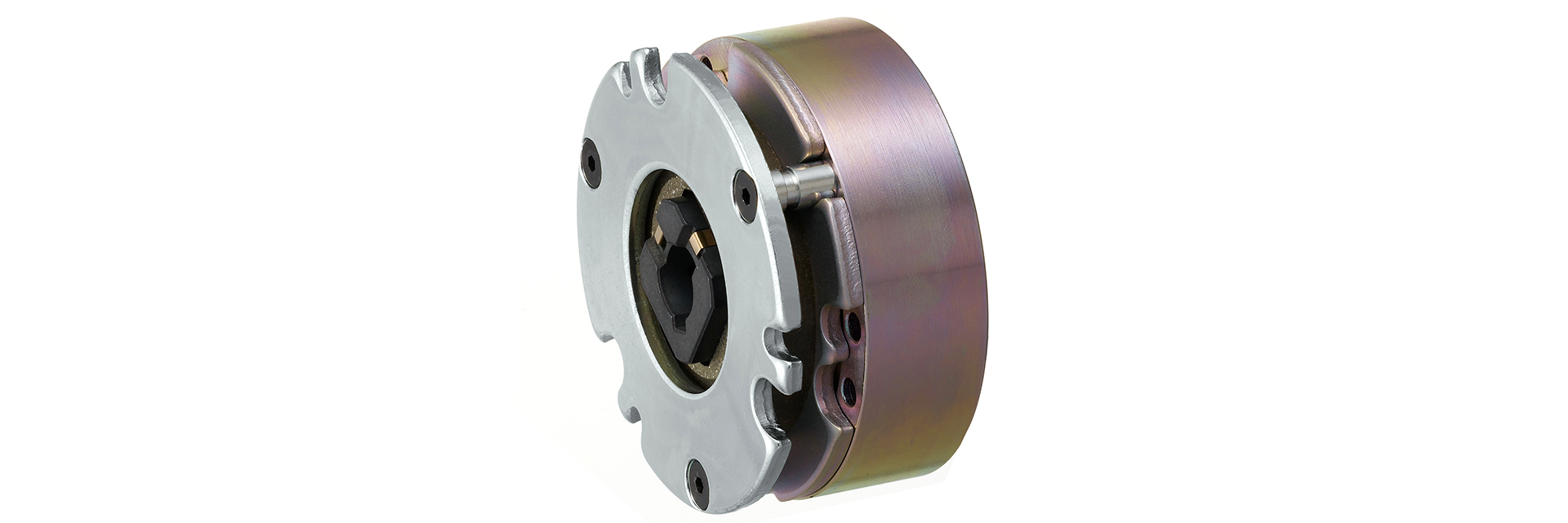

三木プーリの無励磁作動形ブレーキ BXW[L]タイプ製品画像（無励磁作動制動用・安全停止・産業用電磁ブレーキ）

同一寸法で三タイプの負荷トルクバリエーション用意したBXWモデルの制動用Lタイプです。無励磁作動形ブレーキの中で、マイクロサイズと呼ばれる小型のラインアップです。制動用なので、無励磁作動形ブレーキの中でも、機械の惰性停止や停電時の緊急制動など装置の運転を制動する目的のブレーキです。

【仕様】BXW-□-□L（制動用）

型式	サイズ	静摩擦トルク T_s[N･m]	コイル（at20℃）				耐熱クラス	リード線		最高回転速度 [min^－1]	回転部慣性モーメント J[kg･m²]	許容制動仕事率 Pbaℓ [W]	総制動仕事 ET [J]	アーマチュア吸引時間 ta [s]	アーマチュア釈放時間 tar [s]	質量 [kg]
型式	サイズ	静摩擦トルク T_s[N･m]	電圧 [V]	容量 [W]	電流 [A]	抵抗 [Ω]	耐熱クラス	ULスタイル	サイズ	最高回転速度 [min^－1]	回転部慣性モーメント J[kg･m²]	許容制動仕事率 Pbaℓ [W]	総制動仕事 ET [J]	アーマチュア吸引時間 ta [s]	アーマチュア釈放時間 tar [s]	質量 [kg]
BXW-01-10L	01	0.12	12	5.0	0.417	28.8	F	UL3398	AWG26	5000	0.6×10^－6	2.5	1.5×10⁶	0.008	0.015	0.2
BXW-01-10L	01	0.12	24	5.0	0.208	115	F	UL3398	AWG26	5000	0.6×10^－6	2.5	1.5×10⁶	0.008	0.015	0.2
BXW-01-10L	01	0.12	45	5.0	0.111	405	F	UL3398	AWG26	5000	0.6×10^－6	2.5	1.5×10⁶	0.008	0.015	0.2
BXW-01-10L	01	0.12	90	5.0	0.056	1622	F	UL3398	AWG26	5000	0.6×10^－6	2.5	1.5×10⁶	0.008	0.015	0.2
BXW-01-10L	01	0.12	180	5.0	0.028	6486	F	UL3398	AWG26	5000	0.6×10^－6	2.5	1.5×10⁶	0.008	0.015	0.2
BXW-02-10L	02	0.25	12	6.6	0.550	21.8	F	UL3398	AWG26	5000	1.9×10^－6	5.0	3.0×10⁶	0.008	0.015	0.3
BXW-02-10L	02	0.25	24	6.6	0.275	87.3	F	UL3398	AWG26	5000	1.9×10^－6	5.0	3.0×10⁶	0.008	0.015	0.3
BXW-02-10L	02	0.25	45	6.6	0.147	307	F	UL3398	AWG26	5000	1.9×10^－6	5.0	3.0×10⁶	0.008	0.015	0.3
BXW-02-10L	02	0.25	90	6.6	0.073	1228	F	UL3398	AWG26	5000	1.9×10^－6	5.0	3.0×10⁶	0.008	0.015	0.3
BXW-02-10L	02	0.25	180	6.6	0.037	4912	F	UL3398	AWG26	5000	1.9×10^－6	5.0	3.0×10⁶	0.008	0.015	0.3
BXW-02-12L	02	0.25	12	6.6	0.550	21.8	F	UL3398	AWG26	5000	1.9×10^－6	5.0	3.0×10⁶	0.008	0.015	0.3
BXW-02-12L	02	0.25	24	6.6	0.275	87.3	F	UL3398	AWG26	5000	1.9×10^－6	5.0	3.0×10⁶	0.008	0.015	0.3
BXW-02-12L	02	0.25	45	6.6	0.147	307	F	UL3398	AWG26	5000	1.9×10^－6	5.0	3.0×10⁶	0.008	0.015	0.3
BXW-02-12L	02	0.25	90	6.6	0.073	1228	F	UL3398	AWG26	5000	1.9×10^－6	5.0	3.0×10⁶	0.008	0.015	0.3
BXW-02-12L	02	0.25	180	6.6	0.037	4912	F	UL3398	AWG26	5000	1.9×10^－6	5.0	3.0×10⁶	0.008	0.015	0.3
BXW-03-10L	03	0.50	12	9.0	0.750	16.0	F	UL3398	AWG26	5000	3.8×10^－6	10.0	4.5×10⁶	0.025	0.025	0.4
BXW-03-10L	03	0.50	24	9.0	0.375	64.0	F	UL3398	AWG26	5000	3.8×10^－6	10.0	4.5×10⁶	0.025	0.025	0.4
BXW-03-10L	03	0.50	45	8.2	0.182	247	F	UL3398	AWG26	5000	3.8×10^－6	10.0	4.5×10⁶	0.025	0.025	0.4
BXW-03-10L	03	0.50	90	8.2	0.091	988	F	UL3398	AWG26	5000	3.8×10^－6	10.0	4.5×10⁶	0.025	0.025	0.4
BXW-03-10L	03	0.50	180	8.2	0.046	3954	F	UL3398	AWG26	5000	3.8×10^－6	10.0	4.5×10⁶	0.025	0.025	0.4
BXW-03-12L	03	0.50	12	9.0	0.750	16.0	F	UL3398	AWG26	5000	3.8×10^－6	10.0	4.5×10⁶	0.025	0.025	0.4
BXW-03-12L	03	0.50	24	9.0	0.375	64.0	F	UL3398	AWG26	5000	3.8×10^－6	10.0	4.5×10⁶	0.025	0.025	0.4
BXW-03-12L	03	0.50	45	8.2	0.182	247	F	UL3398	AWG26	5000	3.8×10^－6	10.0	4.5×10⁶	0.025	0.025	0.4
BXW-03-12L	03	0.50	90	8.2	0.091	988	F	UL3398	AWG26	5000	3.8×10^－6	10.0	4.5×10⁶	0.025	0.025	0.4
BXW-03-12L	03	0.50	180	8.2	0.046	3954	F	UL3398	AWG26	5000	3.8×10^－6	10.0	4.5×10⁶	0.025	0.025	0.4
BXW-04-10L	04	1.00	12	11.5	0.958	12.5	F	UL3398	AWG22	5000	12.0×10^－6	20.0	7.0×10⁶	0.030	0.030	0.6
BXW-04-10L	04	1.00	24	11.5	0.479	50.1	F	UL3398	AWG22	5000	12.0×10^－6	20.0	7.0×10⁶	0.030	0.030	0.6
BXW-04-10L	04	1.00	45	10.0	0.222	203	F	UL3398	AWG22	5000	12.0×10^－6	20.0	7.0×10⁶	0.030	0.030	0.6
BXW-04-10L	04	1.00	90	10.0	0.111	810	F	UL3398	AWG22	5000	12.0×10^－6	20.0	7.0×10⁶	0.030	0.030	0.6
BXW-04-10L	04	1.00	180	10.0	0.056	3241	F	UL3398	AWG22	5000	12.0×10^－6	20.0	7.0×10⁶	0.030	0.030	0.6
BXW-04-12L	04	1.00	12	11.5	0.958	12.5	F	UL3398	AWG22	5000	12.0×10^－6	20.0	7.0×10⁶	0.030	0.030	0.6
BXW-04-12L	04	1.00	24	11.5	0.479	50.1	F	UL3398	AWG22	5000	12.0×10^－6	20.0	7.0×10⁶	0.030	0.030	0.6
BXW-04-12L	04	1.00	45	10.0	0.222	203	F	UL3398	AWG22	5000	12.0×10^－6	20.0	7.0×10⁶	0.030	0.030	0.6
BXW-04-12L	04	1.00	90	10.0	0.111	810	F	UL3398	AWG22	5000	12.0×10^－6	20.0	7.0×10⁶	0.030	0.030	0.6
BXW-04-12L	04	1.00	180	10.0	0.056	3241	F	UL3398	AWG22	5000	12.0×10^－6	20.0	7.0×10⁶	0.030	0.030	0.6
BXW-05-10L	05	2.00	12	13.0	1.083	11.1	F	UL3398	AWG22	5000	23.0×10^－6	30.0	12.0×10⁶	0.035	0.035	0.8
BXW-05-10L	05	2.00	24	13.0	0.542	44.3	F	UL3398	AWG22	5000	23.0×10^－6	30.0	12.0×10⁶	0.035	0.035	0.8
BXW-05-10L	05	2.00	45	13.0	0.289	156	F	UL3398	AWG22	5000	23.0×10^－6	30.0	12.0×10⁶	0.035	0.035	0.8
BXW-05-10L	05	2.00	90	13.0	0.144	623	F	UL3398	AWG22	5000	23.0×10^－6	30.0	12.0×10⁶	0.035	0.035	0.8
BXW-05-10L	05	2.00	180	13.0	0.072	2492	F	UL3398	AWG22	5000	23.0×10^－6	30.0	12.0×10⁶	0.035	0.035	0.8
BXW-05-12L	05	2.00	12	13.0	1.083	11.1	F	UL3398	AWG22	5000	23.0×10^－6	30.0	12.0×10⁶	0.035	0.035	0.8
BXW-05-12L	05	2.00	24	13.0	0.542	44.3	F	UL3398	AWG22	5000	23.0×10^－6	30.0	12.0×10⁶	0.035	0.035	0.8
BXW-05-12L	05	2.00	45	13.0	0.289	156	F	UL3398	AWG22	5000	23.0×10^－6	30.0	12.0×10⁶	0.035	0.035	0.8
BXW-05-12L	05	2.00	90	13.0	0.144	623	F	UL3398	AWG22	5000	23.0×10^－6	30.0	12.0×10⁶	0.035	0.035	0.8
BXW-05-12L	05	2.00	180	13.0	0.072	2492	F	UL3398	AWG22	5000	23.0×10^－6	30.0	12.0×10⁶	0.035	0.035	0.8

初期トルク特性により、ならし運転が必要となる場合があります。

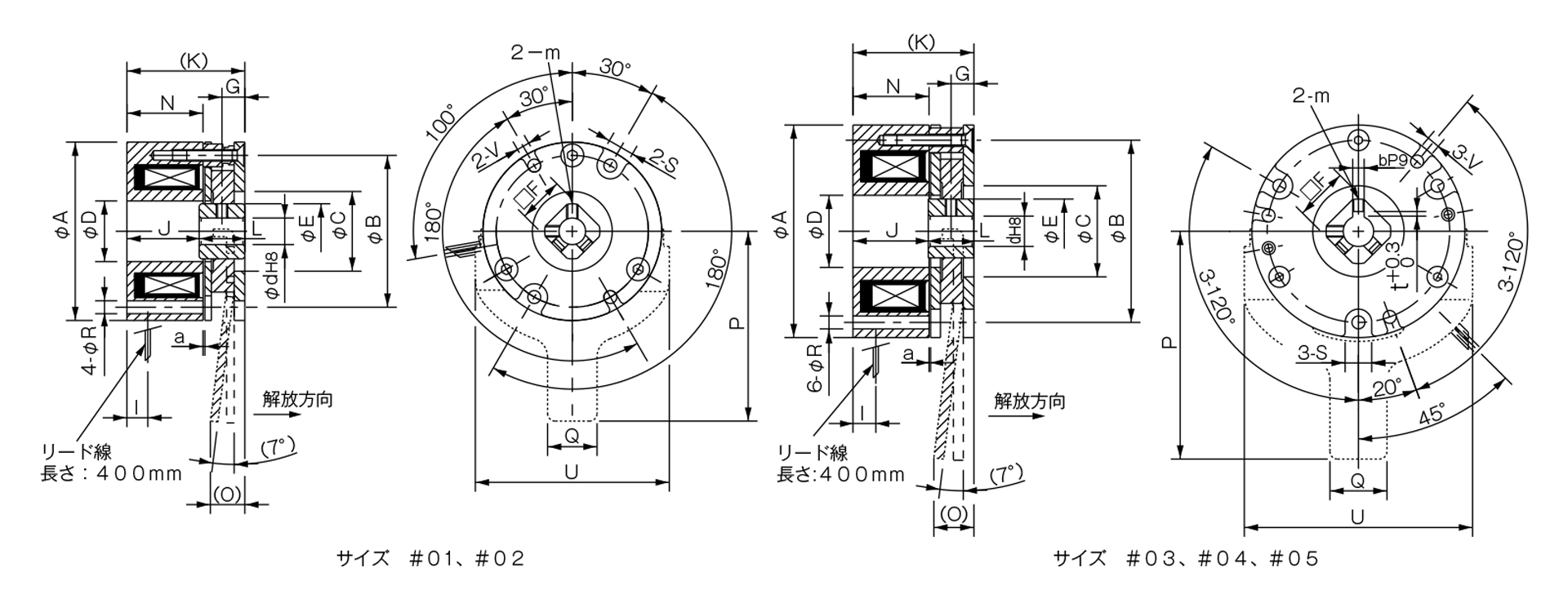

【寸法】

単位[mm]
サイズ	径方向寸法														軸方向寸法							穴寸法
サイズ	A	B	C	D	E	S	V	R	F	m	O	P	Q	U	G	I	J	K	L	N	a	d	b	t
01	37	32	18	13.5	12.0	6	3	3	10	M3	－	－	－	－	4.5	5.0	22.5	31.5	9	22.5	0.10	5	－	－
01	37	32	18	13.5	12.0	6	3	3	10	M3	－	－	－	－	4.5	5.0	22.5	31.5	9	22.5	0.10	6	－	－
02	47	40	21	16.0	14.5	7	3.4	3.4	12	M3	9(10.2)	50	13	51	6.0	5.5	19.2	31.2	12	20.0	0.10	6	－	－
02	47	40	21	16.0	14.5	7	3.4	3.4	12	M3	9(10.2)	50	13	51	6.0	5.5	19.2	31.2	12	20.0	0.10	7	－	－
03	56	48	24	19.0	17.0	7	3.4	3.4	14	M3	11(11.7)	60	15	60	6.0	6.0	19.9	31.9	12	20.0	0.15	8	－	－
04	65	58	35	24.0	22.0	7	3.4	3.4	18	M4	12(12.5)	70	15	70	7.0	7.0	19.9	33.9	14	21.0	0.15	10	3	1.2
05	75	66	36	28.0	26.5	9	4.5	4.5	22	M4	14(14.5)	80	20	80	7.0	7.0	22.1	36.1	14	21.5	0.15	12	4	1.5

サイズ#01 には解放レバーありのオプションはありません。
（　）内の寸法はBXW-□-□ S の場合の値です。

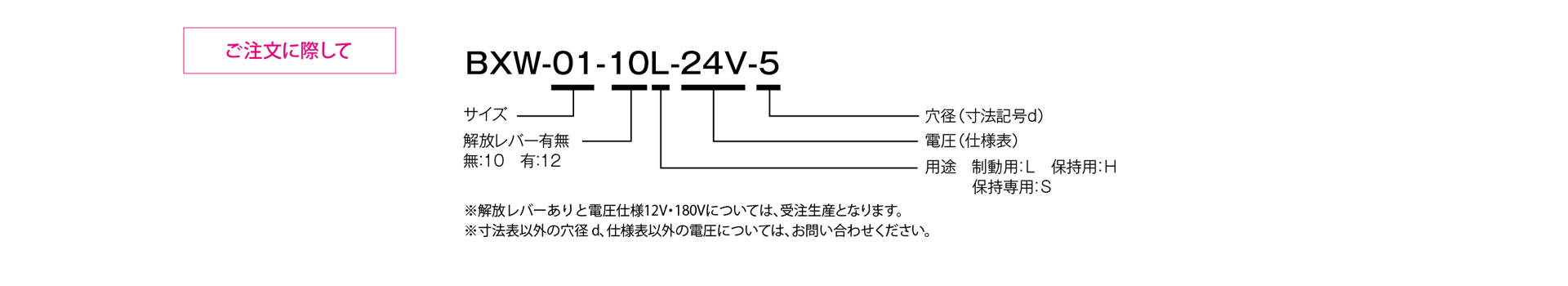

三木プーリのBXWモデル Lタイプ無励磁作動形ブレーキ（制動用）ご注文時の型式構成説明図
