R・RK・RHモデル

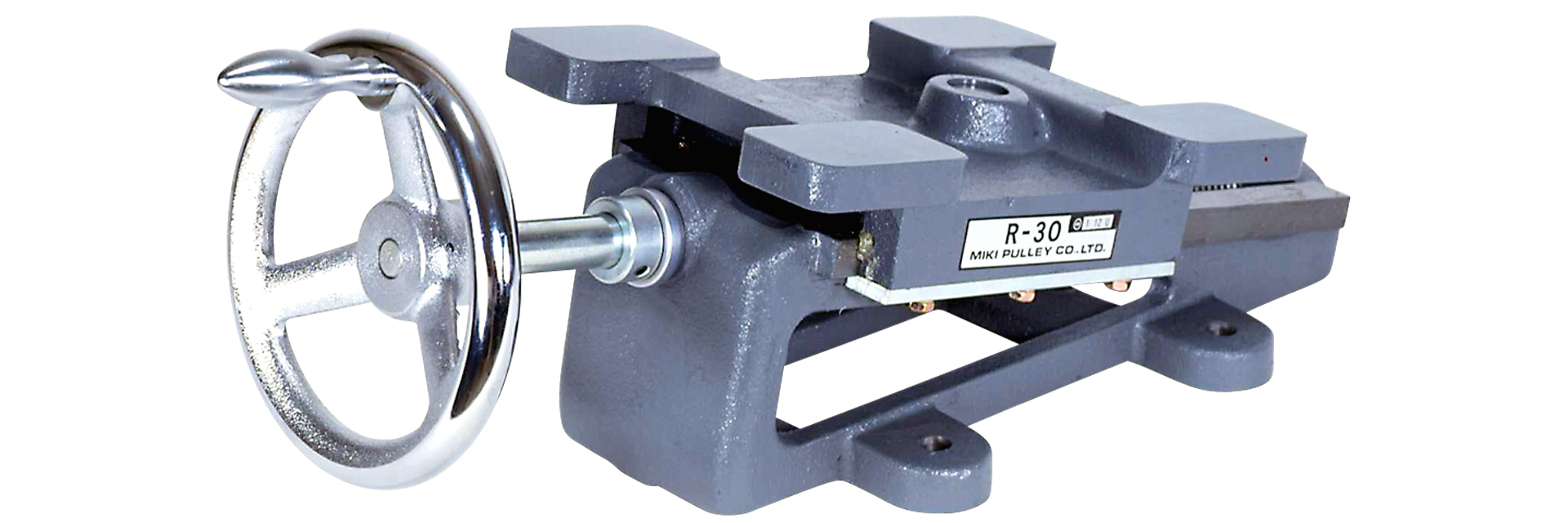

三木プーリのR/RK/RHタイプ モータ移動台製品画像（ベルト式無段変速機用・張力調整・伝動補助装置）
カタログ ダウンロード
取扱説明書 ダウンロード
シングル可変ピッチプーリの駆動－従動間の軸間距離を変化させるためのモータ移動台です。可変ピッチプーリを搭載したモータを乗せ、ハンドルで位置を調整することで回転速度を変化させます。また、変速以外にベルト張力の微調整や頻繁に機器の交換が必要な試験装置などにもご使用いただけます。

【仕様】

型　式 適用モータ [kW] モータ枠番 移動可能距離 該当変速機型式 質量 [kg]
P型 PL型 PK型 PF型
R- 05 0.2(4極) 63 70 P-86 PL-116-11 8.5
0.4(4極) 71 70 P-86/P-98/P-106 PL-140-14N PF-155-14N 8.5
0.75(4極) 80 70 P-98/P-106/P-124 PL-170-19N PF-155-19N/PF-185-19N 8.5
R- 20 1.5(4極) 90L 110 P-124/P-164 PL-210-24N PF-185-24N/PF-216-24N 10.5
R- 30 2.2(4極) 100L 140 P-164/P-218 PF-216-218N/PF250-28N 16
RK- 05 0.2(4極) 63 90 P-86 PL-116-11 5.5
0.4(4極) 71 90 P-86/P-98/P-106 PL-140-14N PK-150-14N-044 PF-155-14N 5.5
RK- 20 0.75(4極) 80 140 P-98/P-106/P-124 PL-170-19N PK-200-19N-074 PF-155-19N/PF-185-19N 11
1.5(4極) 90L 140 P-124/P-164 PL-210-24N PK-200-24N-154 PF-185-24N/PF-216-24N 11
RK- 50 2.2(4極) 100L 160 P-164/P-218 PK-250-28N-224 PF-216-28N/PF-250-28N 18.5
3.7(4極) 112M 160 P-218 PK-250-28N-374 PF-250-28N 18.5
RK- 100 5.5(4極) 132S 200 PK-300-38N-554 40
7.5(4極) 132M 200 PK-300-38N-754 40
RK- 200 11(4極) 160M 200 PK-300-42N-1104 43
11(6極) 160L 200 PK-355-42N-1106 43
15(4極) 160L 200 43
18.5(4極)^* 160L2 200 43
RH- 50 3.7(4極) 112M 170 P-218 PF-250-28N 25
5.5(4極) 132S 170 25
  • RK-200の18.5kW（4極）モータは、防滴保護形枠番160L2を想定しています。

【寸法】R-□

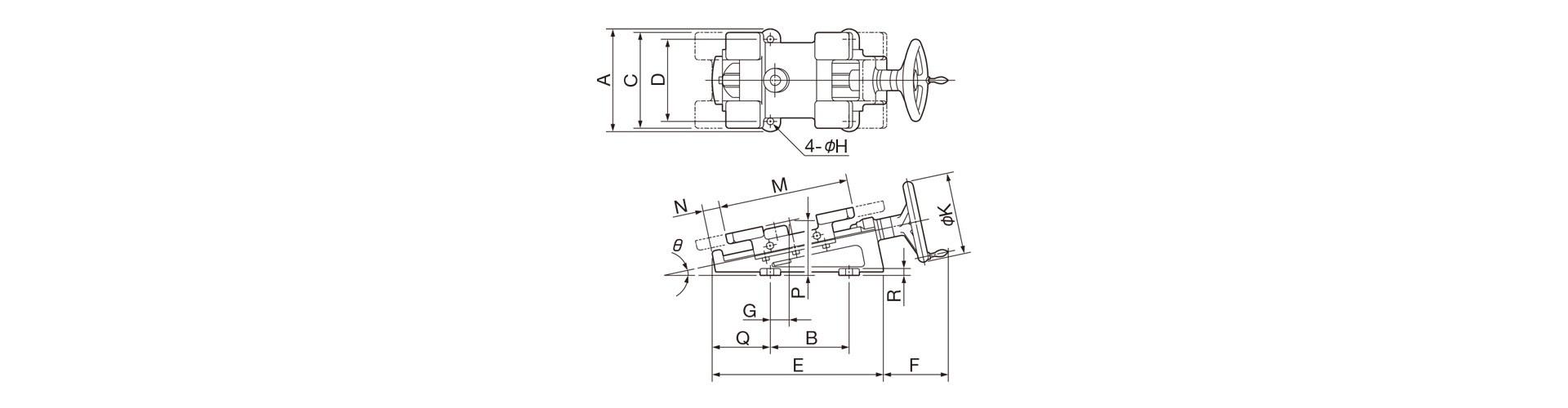

三木プーリのモータ移動台Rモデルベルト式無段変速機寸法図 外形寸法および取付寸法を示す寸法図
単位 [mm]
型　式 A B C D E F G H K M N P Q R θ[°]
R-05 145 120 130 115 245 100 15 10.5 125 180 27 86 92 16 12
R-20 180 140 180 150 305 120 35 10.5 140 230 30 90 102 17 12
R-30 200 160 190 160 365 200 42 13 160 270 42 114 123 17 12

【寸法】RK-□

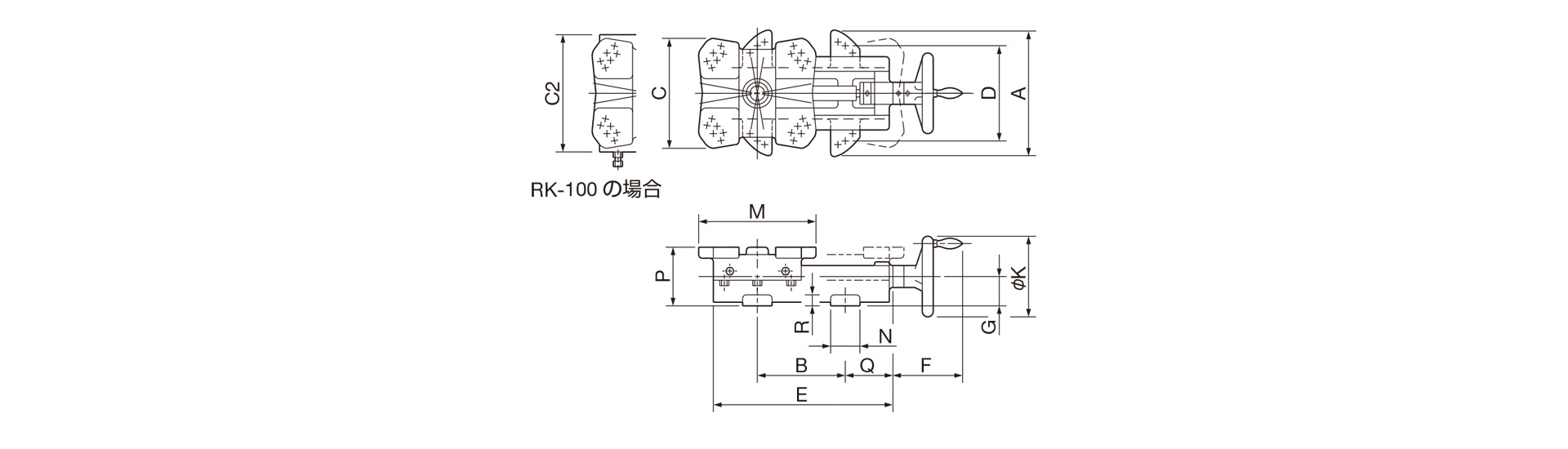

三木プーリのモータ移動台RKモデルベルト式無段変速機寸法図 外形寸法および取付寸法を示す寸法図
単位 [mm]
型　式 A B C C2 D E F G K M N P Q R
RK - 05 201 140 131 - 160 222 103 20 125 153 40 50 42 10
RK - 20 200 140 175 - 150 280 118 45 125 188 48 90 70 17
RK - 50 261 200 208 - 200 320 127 50 140 249 60 100 60 17
RK- 100 400 250 252 291 320 452 150 60 200 283 105 120 102 20
RK- 200 400 250 347 - 320 452 150 60 200 347 105 120 102 20

【寸法】RH-50

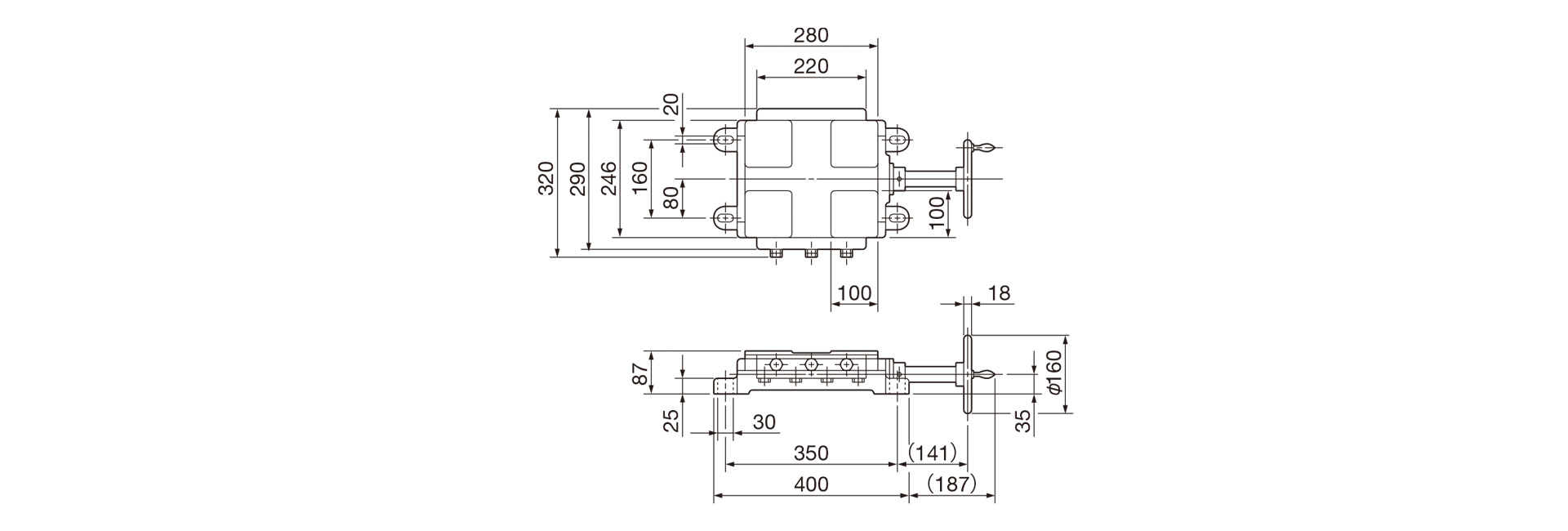

三木プーリのモータ移動台RHモデルベルト式無段変速機寸法図 外形寸法および取付寸法を示す寸法図

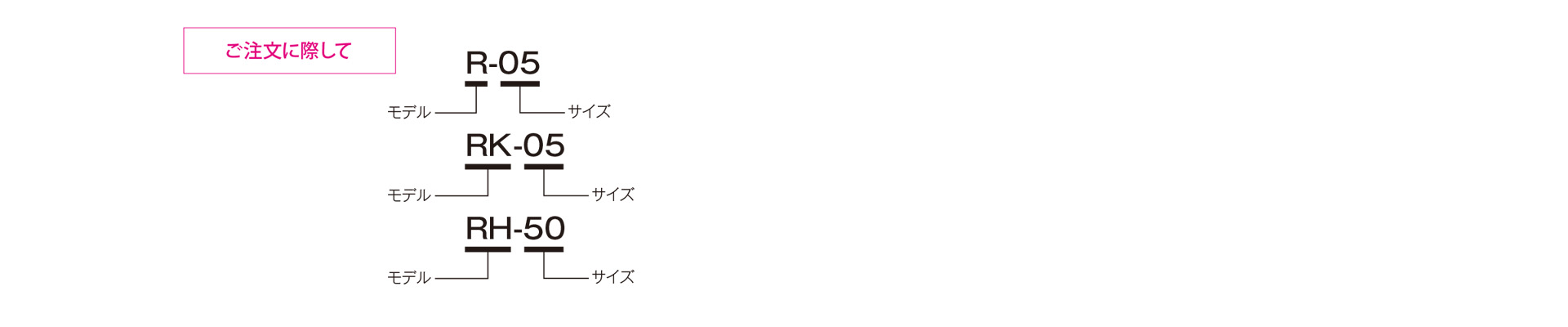

三木プーリのR/RK/RHモデル モータ移動台（ベルト式無段変速機）ご注文時の型式構成説明図
