Pモデル

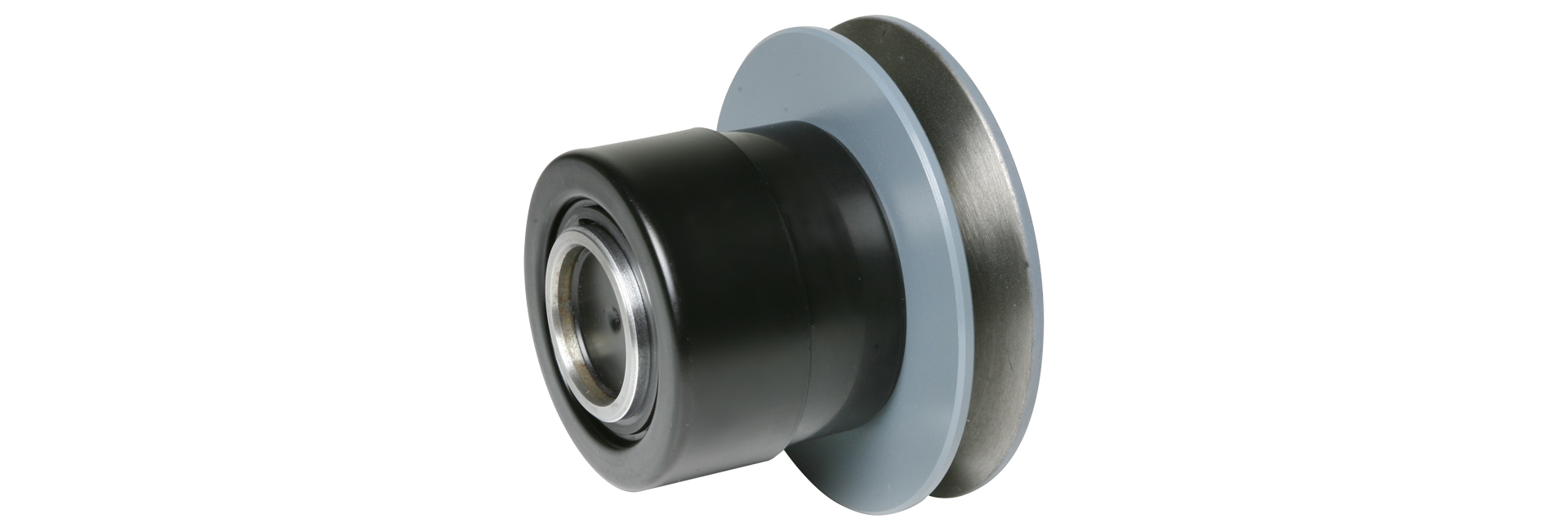

三木プーリのPタイプ可変ピッチプーリ製品画像（ベルト式無段変速機用・速度調整機構・伝動部品）

カタログダウンロード

取扱説明書ダウンロード

ベルトを使った動力伝達において、駆動軸に可変ピッチプーリを配し、駆動－従動間の軸間距離を変えることで、強制的にベルトピッチを変更させることで回転速度を変化させます。シングル可変ピッチプーリの無段変速機です。標準Vベルトを使用したベーシックタイプです。

【仕様】

型　式	使用モータ (4P)	変速比	ベルト	伝達容量 [kW]			質量 [kg]
型　式	使用モータ (4P)	変速比	ベルト	高速	中速	低速	質量 [kg]
P-86-MA	0.2～0.4kW	1:1.5	A	0.7	0.4	0.3	1.1
P-98-MA	0.4～0.75kW	1:1.4	A	1.2	0.7	0.4	1.8
P-106-MA	0.4～0.75kW	1:1.6	B	1.3	0.9	0.6	2.0
P-124-MA	0.75～1.5kW	1:1.5	B	1.8	1.2	0.8	3.0
P-164-MA	1.5～2.2kW	1:1.5	C	3.2	2.2	1.2	6.0
P-218	2.2～3.7kW	1:1.4	C	6.2	4.4	3.2	14.0

【従動側回転速度】

単位 [min^-1]
型　式	型式	4インチ	6インチ	8インチ	10インチ	12インチ	14インチ	16インチ
P-86-MA	50Hz	785～1180	510～765	375～560
P-86-MA	60Hz	945～1420	610～920	450～675
P-98-MA	50Hz	970～1365	630～880	460～650
P-98-MA	60Hz	1165～1645	755～1060	555～780
P-106-MA	50Hz		585～950	425～690
P-106-MA	60Hz		705～1150	510～830
P-124-MA	50Hz		760～1140	560～840	440～665
P-124-MA	60Hz		910～1370	670～1010	530～800
P-164-MA	50Hz			720～1120	570～885	475～735
P-164-MA	60Hz			865～1350	685～1065	570～885
P-218	50Hz				890～1205	740～1000	625～850	545～740
P-218	60Hz				1070～1445	890～1205	750～1020	655～890

（4極モータに取り付けた場合の従動プーリ径別回転速度）　50Hz,1430min-1　60Hz,1720min-1

【寸法】

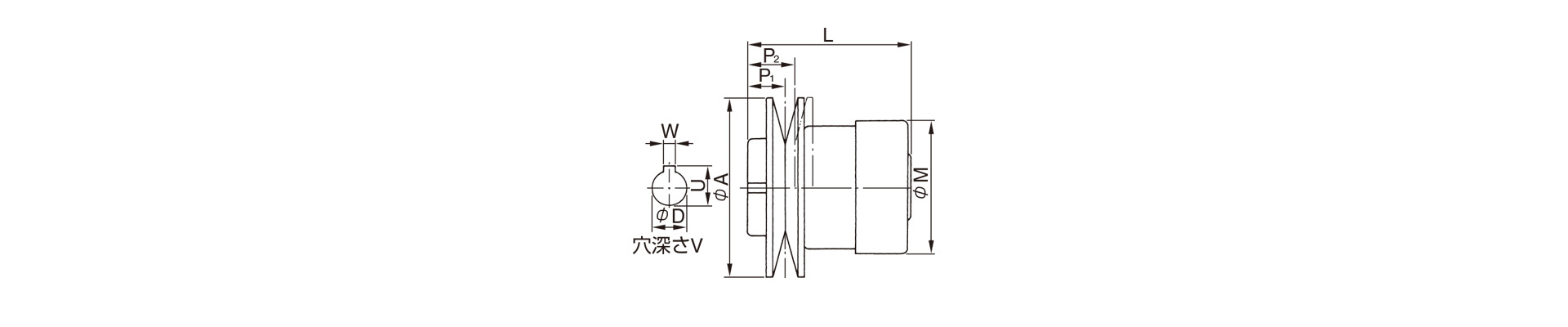

三木プーリの可変ピッチプーリPモデルベルト式無段変速機寸法図外形寸法および軸径寸法を示す寸法図

単位 [mm]
型　式	A	P₁	P₂	L	M	D		W		U		V	max. P.D.	min. P.D.	移動距離
P-86-MA	86	18	21.5	78	63	11	14	-	-	-	-	30	77	51	20
P-98-MA	98	19	22.5	85	73	14	19	5	6	16	21.5	40	89	62	21
P-106-MA	106	21	26	96	73	14	19	5	6	16	21.5	40	95	58	29
P-124-MA	124	22	27	101	84	19	24	6	8	21.5	27	50	113	75	30
P-164-MA	164	25	32	130	102	24	28^*	8	8	27	31	50	150	96	42
P-218	218	27	34	163	132	28	28	8	8	31	31	60	204	150	42

移動距離とは、変速に必要なモータを移動する距離です。
繰返荷重（ブレーキモータ等）がかかるときはキー式とご指定ください。

【アダプタ種類】

型式	穴深さ[mm]	対応軸径（アダプタ穴径）φD[mm]
型式	穴深さ[mm]	10	11	12	13	14	15	16	18	19	20	22	24	25	28
P-86-MA	30	◎	◎	◎	◎	◎	◎	◎
P-98-MA	40		◎	◎	◎	●	●	●	●	●
P-106-MA	40		◎	◎	◎	●	●	●	●	●
P-124-MA	50					●	●	●	●	●	●	●	●	●
P-164-MA	50					●	●	●	●	●	●	〇	〇	〇	▲
P-218	60											〇		〇	〇

上表に記号の入っている穴径が用意できます。　●印と◎印、○印は、アダプタ方式で、▲印は、ストレート方式です。
◎印のアダプターにはキー溝がありません。キー付きの軸にご採用いただく場合は、キーを取り外してご使用ください。
○印は、アダプタの仕様により平行キーが合わないため、Lキーが付属します。取り付けの際は、このLキーを使用してください。
Ｌキーの付属する穴径は、新JIS・旧JIS の別が必要なため、その旨お伝えください。

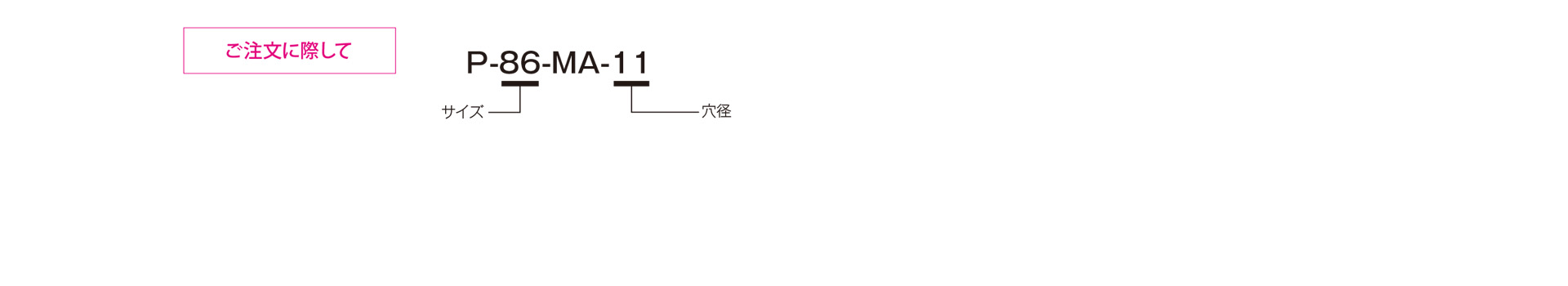

三木プーリのPモデル可変ピッチプーリ（ベルト式無段変速機）ご注文時の型式構成説明図
