可変ピッチプーリ
ベルトを使った動力伝達において、駆動軸に可変ピッチプーリを配し、駆動－従動間の軸間距離を変えるこ
とで、強制的にベルトピッチを変更させることで回転速度を変化させます。使用するベルトは変速に適した
幅広変速ベルトを使用するモデルや入手性の良い標準 V ベルトを使用するモデルなどを用意しています。

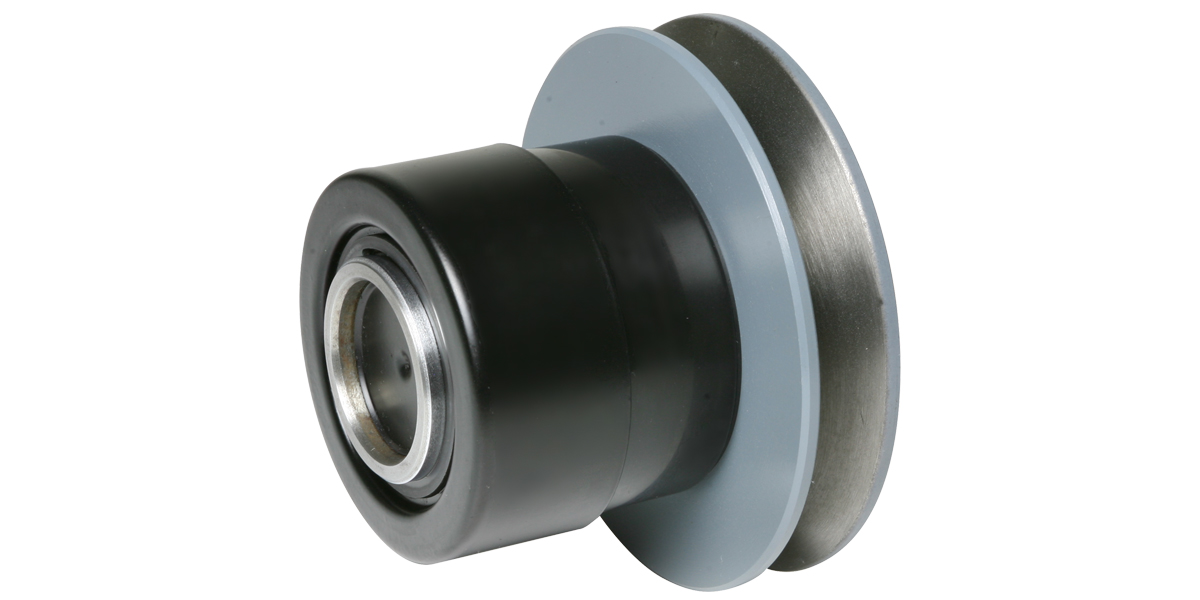

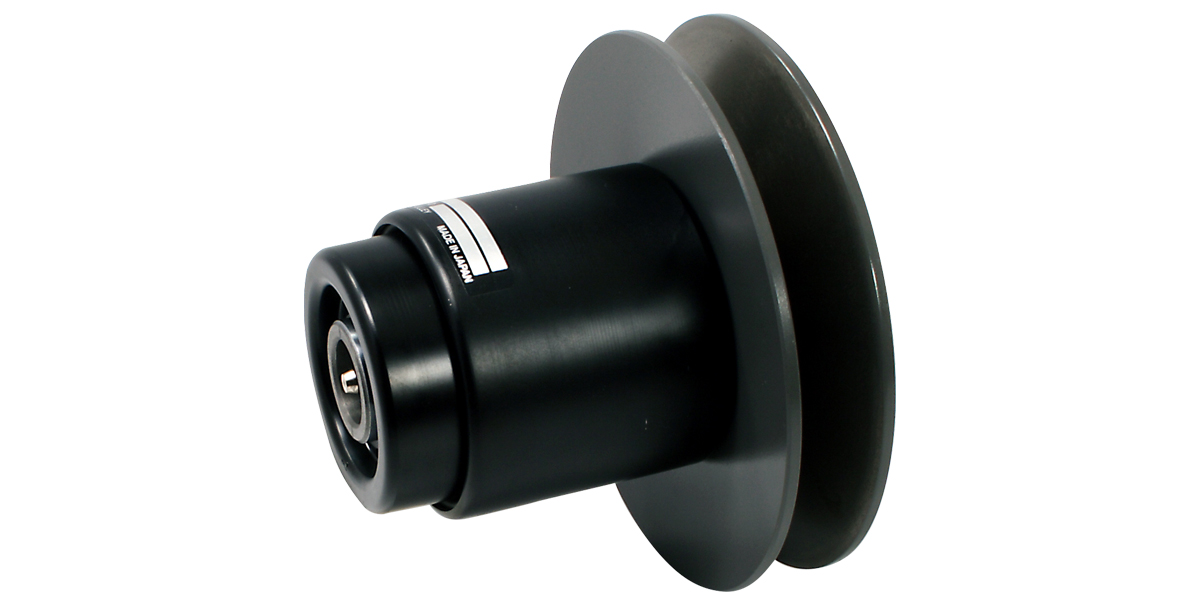

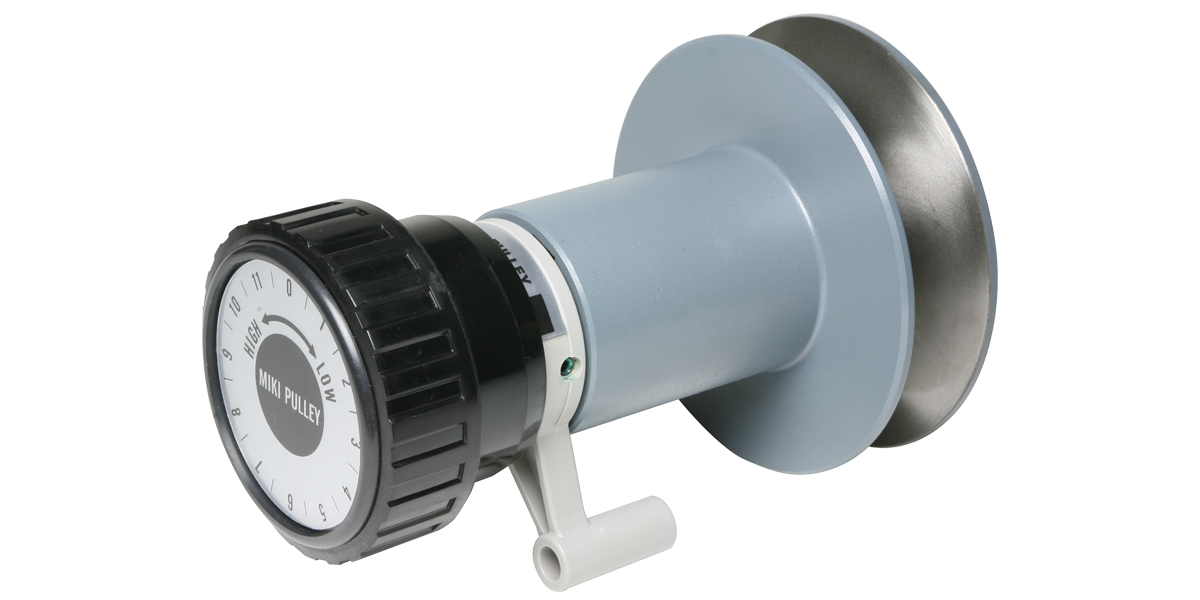

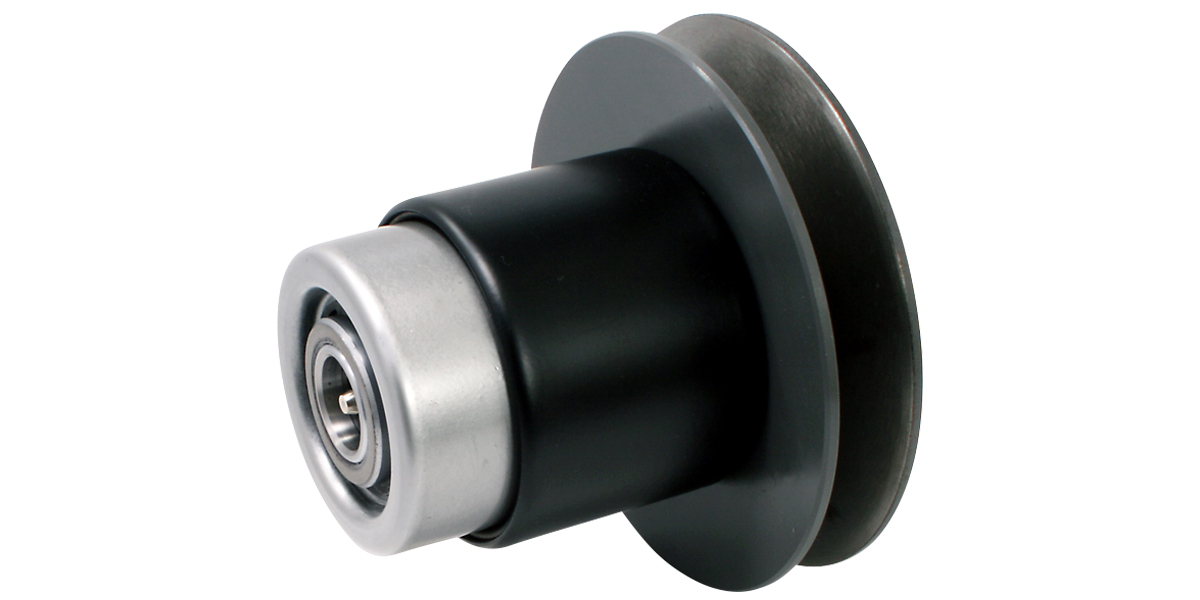

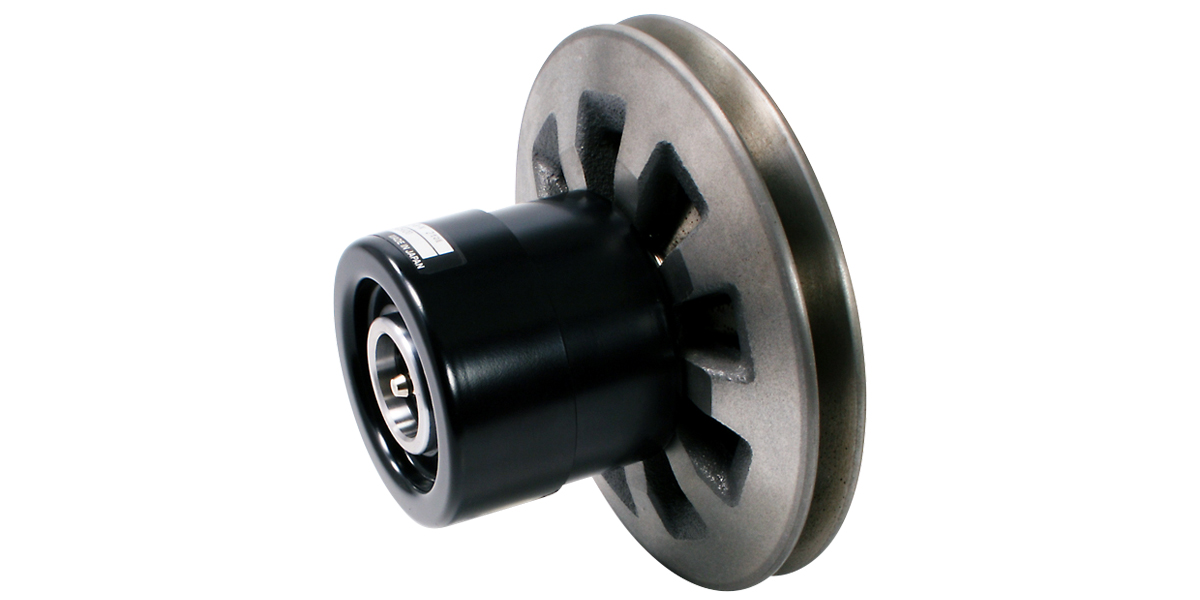

| Pモデル | APモデル | PLモデル | PKモデル | PFモデル | |
|---|---|---|---|---|---|
| 画像 |
|
|
|
|
|
| 仕様 | シングル可変ピッチプーリの無段変速機です。標準 V ベルトを使用したベーシックタイプです。 | P モデルと組み合わせることでダブル可変ピッチプーリユニットとしてご使用いただけます | 標準 V ベルト仕様で、プーリ面の構造を工夫することでプーリの開き量を稼ぎ変速比を大きくしています。 | 幅広変速ベルト仕様で変速比が大きくとれ、大きな伝達容量を確保しています。 | 幅広変速ベルト仕様で変速比、容量が大きくとれます。プーリが両開きのためベルト寿命も担保できます。 |
| 標準適用モータ出力 | 0.2kW～3.7kW(4極) | 0.2kW～1.5kW(4極) | 0.2kW～1.5kW(4極) | 0.4kW～11kW(4極)11kW～18.5kW(6極) | 0.2kW～3.7kW(4極) |
| 変速比 | およそ1:1.5 | およそ1:2 | およそ1:2 | およそ1:3 | １：２.４ |
| プーリ外径 | 86mm～218mm | 86mm～164mm | 116mm～212mm | 150mm～400mm | 155mm～250mm |
|
CAD
会員限定
|
- | - | - | - | - |
|
カタログ
|
カタログダウンロード | カタログダウンロード | カタログダウンロード | カタログダウンロード | カタログダウンロード |
|
取扱説明書
|
取扱説明書ダウンロード | 取扱説明書ダウンロード | 取扱説明書ダウンロード | 取扱説明書ダウンロード | 取扱説明書ダウンロード |
| 詳細ページ | 詳細ページ | 詳細ページ | 詳細ページ | 詳細ページ | 詳細ページ |
