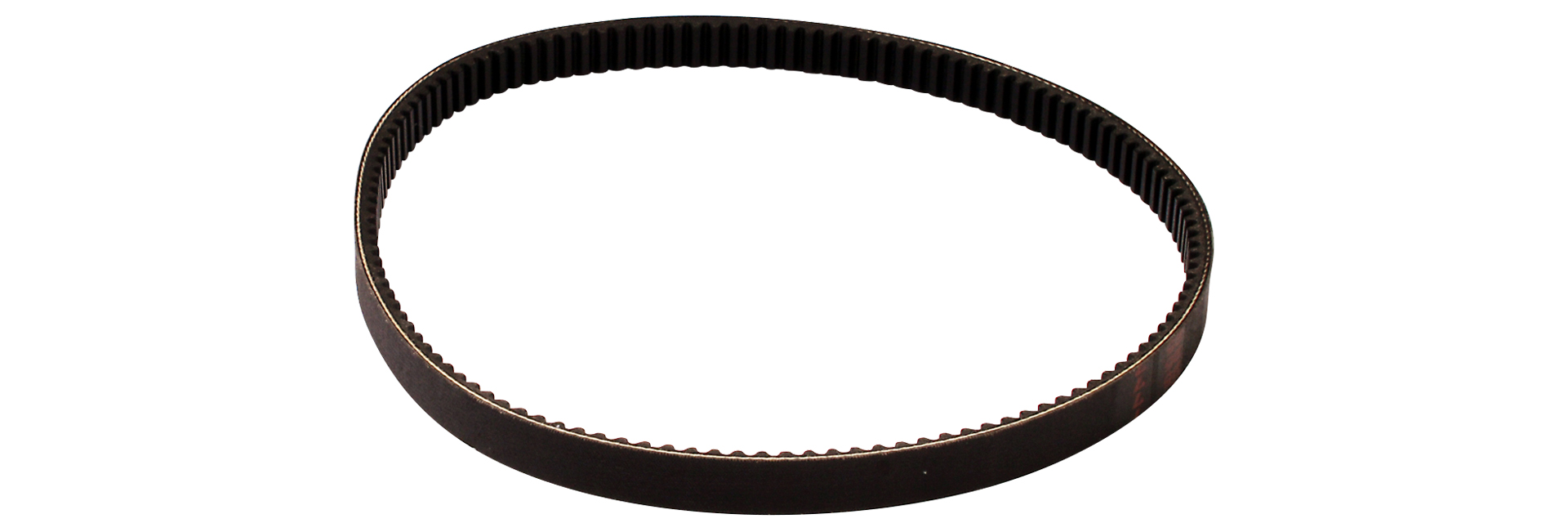

幅広変速ベルト
ベルト式無段変速機に採用しているベルトには、幅広変速ベルト、ダブルコグベルトそして標準Vベルトの三種類があります。屈曲性を高めたものや伝達能力の高いものなど、変速機に応じて使い分けています。幅広変速ベルトは、変速専用のベルトで、屈曲性を高めるために内側をコグ形状にしてあります。

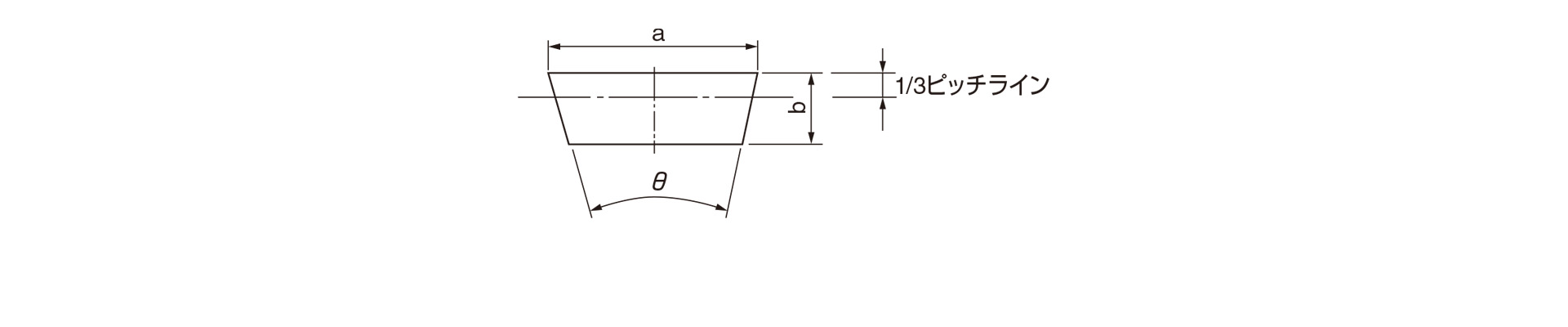

【仕様】
| 型 式 | 1022V | 1422V | 1922V | 2322V | 2926V | 4430V | 4836V | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| a[mm] | 16 | 16 | 16 | 22 | 22 | 22 | 30 | 30 | 30 | 36.5 | 36.5 | 36.5 | 46 | 46 | 46 | 70 | 70 | 70 | 76 | 76 | 76 |
| b[mm] | 6 | 6 | 6 | 8 | 8 | 8 | 11 | 11 | 11 | 12 | 12 | 12 | 14 | 14 | 14 | 17 | 17 | 17 | 22 | 22 | 22 |
| θ[°] | 22 | 22 | 22 | 22 | 22 | 22 | 22 | 22 | 22 | 22 | 22 | 22 | 26 | 26 | 26 | 30 | 30 | 30 | 38 | 38 | 38 |
| 単位質量〔kg/m〕 | 0.12 | 0.12 | 0.12 | 0.23 | 0.23 | 0.23 | 0.43 | 0.43 | 0.43 | 0.57 | 0.57 | 0.57 | 0.84 | 0.84 | 0.84 | 1.56 | 1.56 | 1.56 | 2.03 | 2.03 | 2.03 |

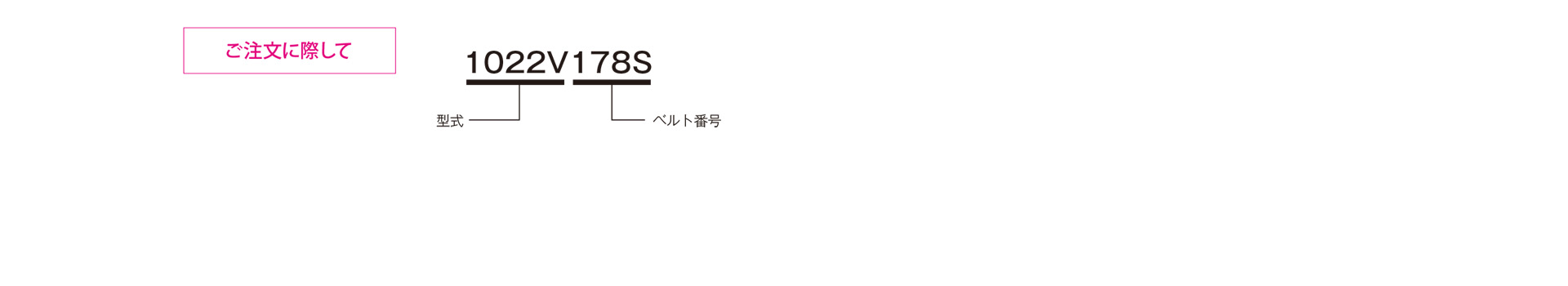

- ベルト番号末尾の記号S・Kは、ゴムの配合や芯体の材質違いを表していますが、標準的にご使用いただけます。
- （ ）のベルトは受注生産品扱いです。
- 質量[kg]＝単位質量[kg/m]×ベルト[m]
