ダブルコグベルト

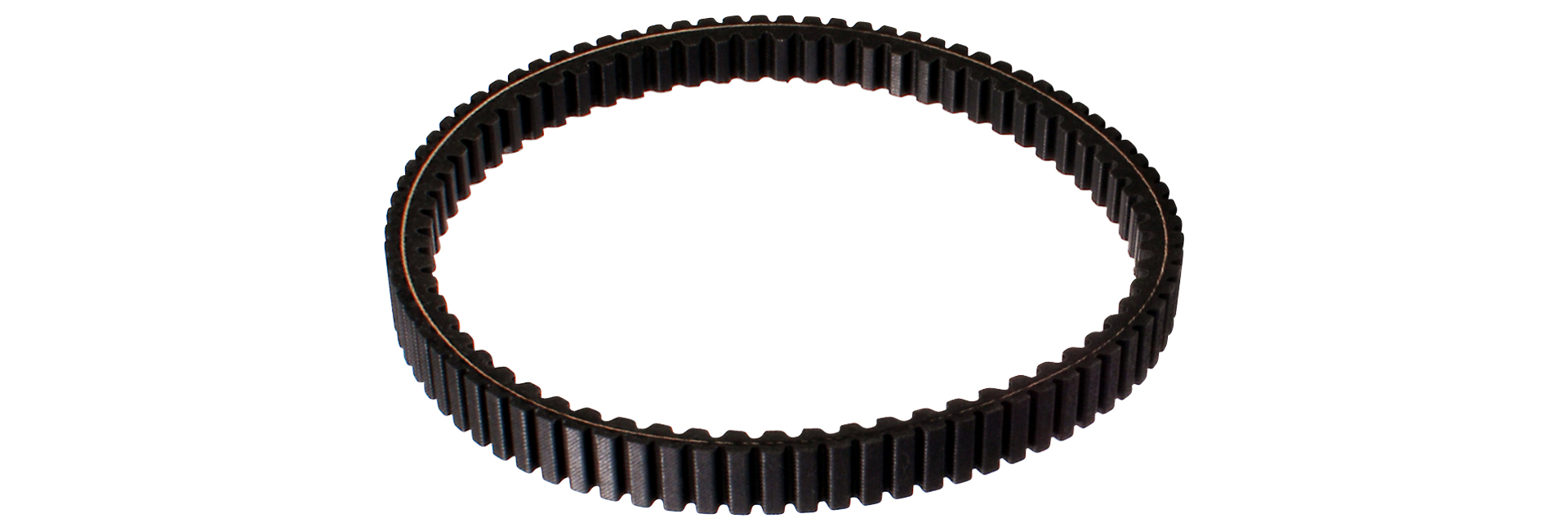

ベルト式無段変速機に採用しているベルトには、幅広変速ベルト、ダブルコグベルトそして標準Vベルトの三種類があります。屈曲性を高めたものや伝達能力の高いものなど、変速機に応じて使い分けています。ダブルコグベルトは、伝達能力が大きく屈曲性を高めるためにダブルコグ形状になっています。
【仕様】

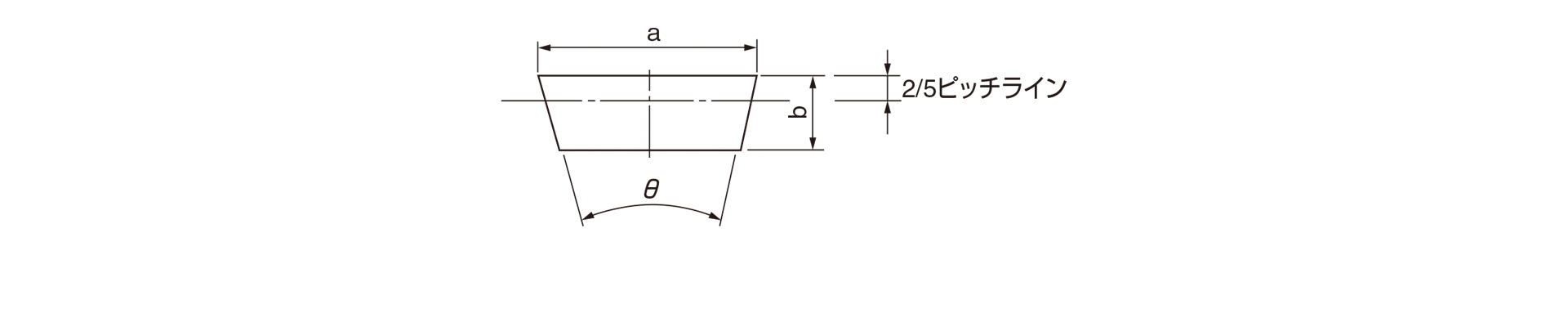

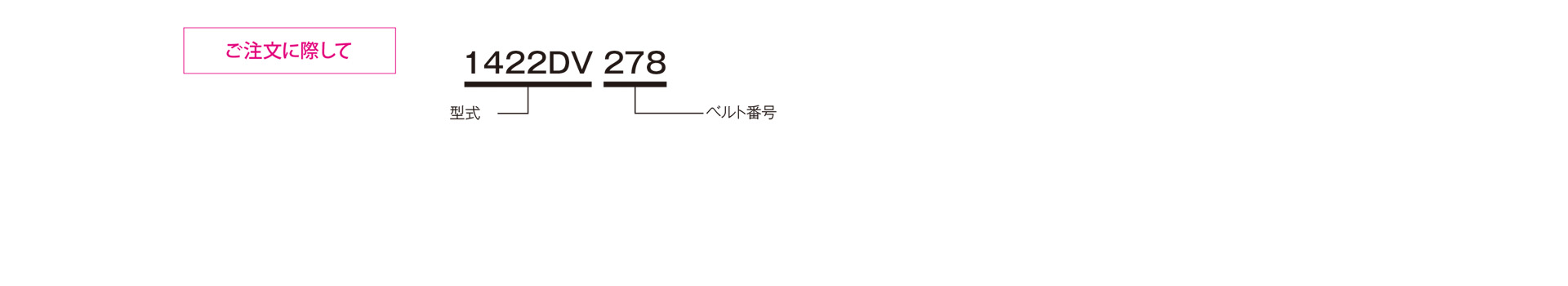

| 型 式 | ベルト外周長[mm] | ピッチ周長[mm] | a[mm] | b[mm] | θ[°] | 単位質量 [kg/m] |
|---|---|---|---|---|---|---|
| 1422DV278 | 708 | 673 | 24 | 14 | 24 | 0.30 |
| 1422DV314S | 798 | 763 | 24 | 14 | 24 | 0.30 |
| 1922DV381 | 968 | 933 | 33 | 14 | 24 | 0.46 |
| 2322DV454 | 1155 | 1110 | 39 | 18 | 24 | 0.60 |
| 2926DV490 | 1246 | 1196 | 46 | 20 | 26 | 0.87 |
| 4430DV548S | 1433 | 1378 | 70 | 22 | 32 | 1.80 |
- 型式末尾のSはゴムの配合の違いを表しておりますが、標準的にご使用いただけます。
- 質量〔kg〕＝単位質量〔kg/m〕×ベルト外周長〔m〕
