BXLモデル

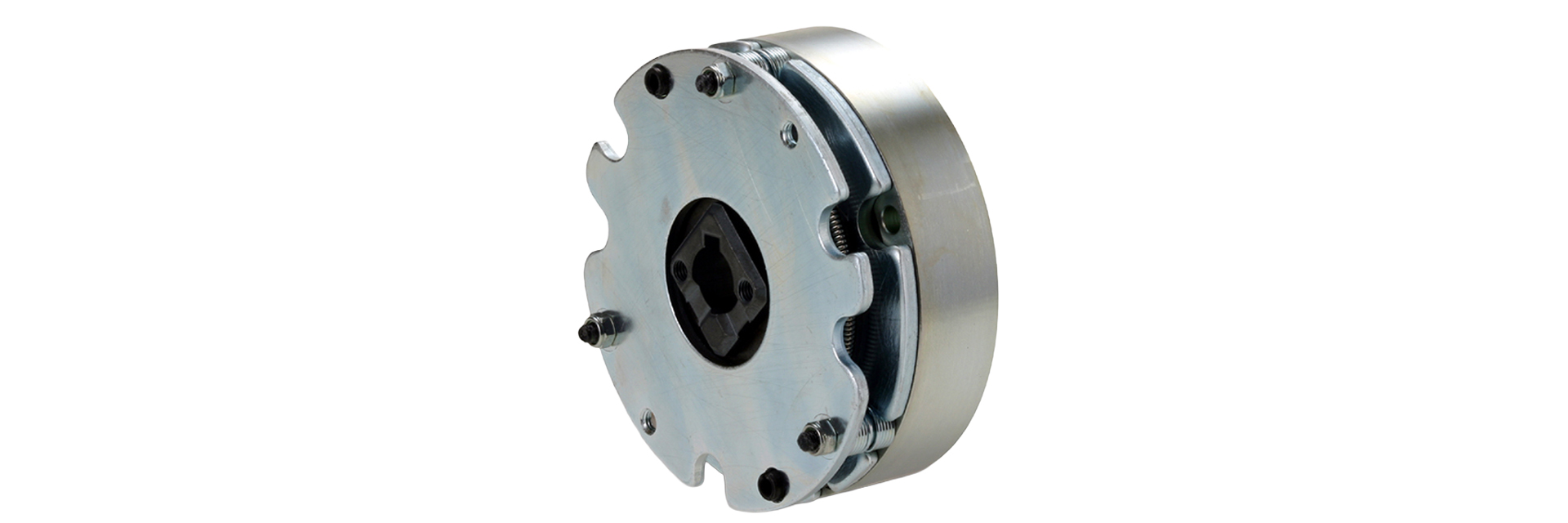

三木プーリの無励磁作動形ブレーキ BXLタイプ製品画像（無励磁作動制動用・コンパクト設計・産業用電磁ブレーキ）

カタログダウンロード

会員限定 3D CADダウンロード

取扱説明書ダウンロード

同一寸法で二タイプの負荷トルクバリエーション用意したBXシリーズの制動用Lモデルです。制動用の無励磁作動形ブレーキの中で、標準サイズのラインアップです。制動用なので、無励磁作動形ブレーキの中でも、機械の惰性停止や停電時の緊急制動など装置の運転を制動する目的のブレーキです。

【仕様】

型式	サイズ	静摩擦トルク T_s［N・m］	コイル（at20℃）				耐熱クラス	リード線		最高回転速度［min^－1］	回転部慣性モーメント J［kg・m²］	許容制動仕事率 Pba ℓ［W］	総制動仕事 ET［J］	アーマチュア吸引時間 ta［s］	アーマチュア釈放時間 tar［s］	質量［kg］
型式	サイズ	静摩擦トルク T_s［N・m］	電圧 [V]	容量 [W]	電流 [A]	抵抗 [Ω]	耐熱クラス	UL スタイル	サイズ	最高回転速度［min^－1］	回転部慣性モーメント J［kg・m²］	許容制動仕事率 Pba ℓ［W］	総制動仕事 ET［J］	アーマチュア吸引時間 ta［s］	アーマチュア釈放時間 tar［s］	質量［kg］
BXL-06-10	06	2	DC24	15	0.63	38.4	F	UL3398	AWG22	5000	3.75×10^－5	58.3	2.0×10⁷	0.035	0.020	0.9
BXL-06-10	06	2	DC45	12	0.27	169	F	UL3398	AWG22	5000	3.75×10^－5	58.3	2.0×10⁷	0.035	0.020	0.9
BXL-06-10	06	2	DC90	12	0.13	677	F	UL3398	AWG22	5000	3.75×10^－5	58.3	2.0×10⁷	0.035	0.020	0.9
BXL-08-10	08	4	DC24	22.5	0.94	25.6	F	UL3398	AWG18	5000	6.25×10^－5	91.7	3.5×10⁷	0.040	0.020	1.3
BXL-08-10	08	4	DC45	19	0.41	110	F	UL3398	AWG18	5000	6.25×10^－5	91.7	3.5×10⁷	0.040	0.020	1.3
BXL-08-10	08	4	DC90	19	0.21	440	F	UL3398	AWG18	5000	6.25×10^－5	91.7	3.5×10⁷	0.040	0.020	1.3
BXL-10-10	10	8	DC24	28	1.14	21.1	F	UL3398	AWG18	4000	13.75×10^－5	108.3	6.2×10⁷	0.050	0.025	2.3
BXL-10-10	10	8	DC45	25	0.54	83.0	F	UL3398	AWG18	4000	13.75×10^－5	108.3	6.2×10⁷	0.050	0.025	2.3
BXL-10-10	10	8	DC90	25	0.27	331	F	UL3398	AWG18	4000	13.75×10^－5	108.3	6.2×10⁷	0.050	0.025	2.3
BXL-12-10	12	16	DC24	35	1.46	16.5	F	UL3398	AWG18	3600	33.75×10^－5	133.3	9.0×10⁷	0.070	0.030	3.4
BXL-12-10	12	16	DC90	30	0.33	271	F	UL3398	AWG18	3600	33.75×10^－5	133.3	9.0×10⁷	0.070	0.030	3.4
BXL-16-10	16	22	DC24	39	1.64	14.6	F	UL3398	AWG18	3000	7.35×10^－4	183.3	11.4×10⁷	0.100	0.035	5.4
BXL-16-10	16	22	DC90	39	0.43	207	F	UL3398	AWG18	3000	7.35×10^－4	183.3	11.4×10⁷	0.100	0.035	5.4

初期トルク特性により、ならし運転が必要となる場合があります。
アーマチュア吸引時間、アーマチュア釈放時間は、直流側スイッチング時の値です。
交流側スイッチング（半波整流）時のアーマチュア吸引時間、アーマチュア釈放時間は、カタログの動作特性の頁をご参照ください。

【寸法】

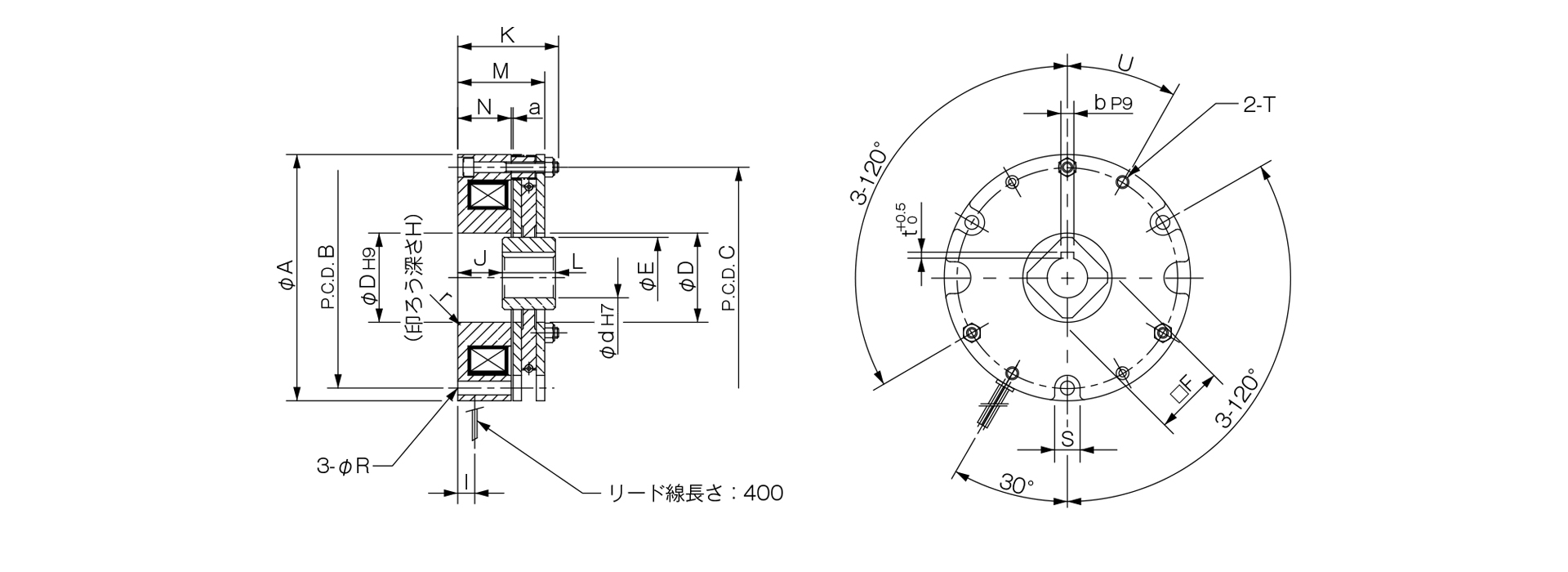

三木プーリの無励磁作動制動用BXLモデル電磁ブレーキ寸法図外形寸法および主要部寸法を示す寸法図

単位[mm]
サイズ	A	B	C	D	r	E	F	H	I	J	K	L	M	N	R	S	T	U	a	d	b	t
06	83	73	73	28	R1	26.5	22	3	10	20.5	39.5	14	33.6	20	4.5	9	2－M5	30゜	0.15	11	4	1.5
08	96	86	86	35	R1	32	25	3	12	20	41	17	35	20.8	5.5	10.5	2－M5	30゜	0.15	14	5	2
10	116	104	104	42	R1	38	30	3	9.5	21	47.5	25	41	25.3	6.5	12.5	2－M6	30゜	0.2	19	6	2.5
12	138	124	124	50	R1	45	35	4	12	19	49.8	30	43.5	23.3	6.5	12.5	2－M6	30゜	0.2	24	8	3
16	158	142	143	59	R1	55	45	4	14	22.5	57.5	35	51	27.7	9	15.5	2－M8	40゜	0.25	28	8	3

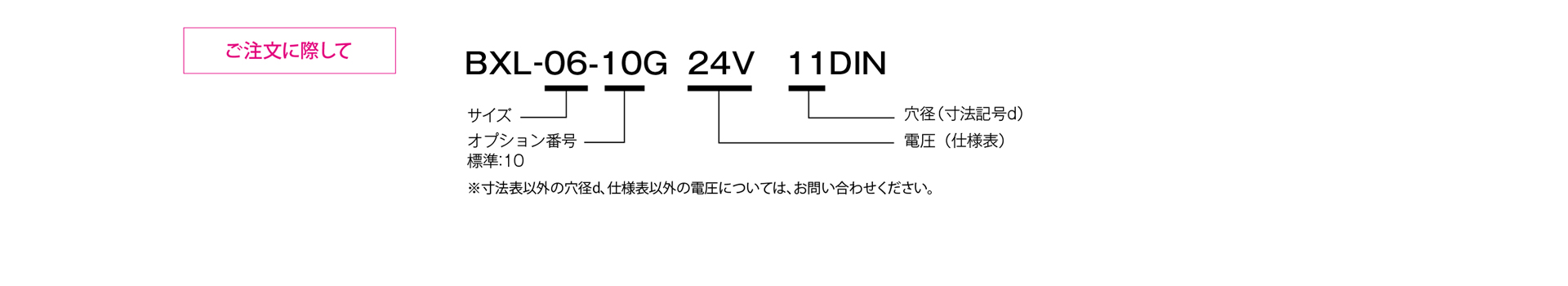

三木プーリのBXLモデル無励磁作動形ブレーキ（制動用）ご注文時の型式構成説明図
