BXRモデル

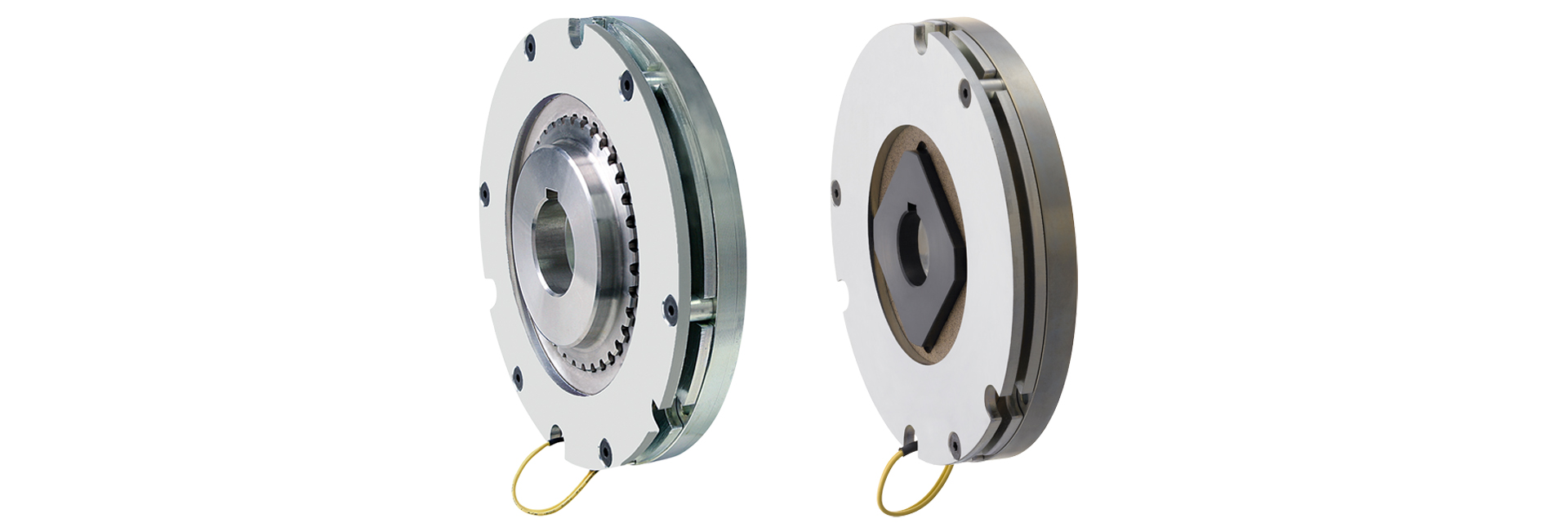

三木プーリの無励磁作動形ブレーキ BXRタイプ製品画像（無励磁作動保持用・産業機械向け電磁ブレーキ）

カタログダウンロード

会員限定 3D CADダウンロード

取扱説明書ダウンロード

従来の2/3（弊社比）の薄さに厚みを抑え、邪魔な突起物を排除したため、取り付けの省スペース化が可能な保持・非常制動専用ブレーキです。最大の特長は徹底的なロータの軽量化で、空転摩耗を劇的に減少させました。また、この軽量化による低慣性でサーボモータの応答性を損なうことなく組み込みが可能です。

【仕様】スクエアハブタイプ

型式	サイズ	静摩擦トルク T_s［N・m］	コイル（at20℃）				耐熱クラス	リード線		最高回転速度［min^－1］	回転部慣性モーメント J［kg・m²］	許容制動仕事 Ebaℓ［J］	総制動仕事 ET［J］	アーマチュア吸引時間 ta［s］	アーマチュア釈放時間 tar［s］	バックラッシ［°］	質量［kg］
型式	サイズ	静摩擦トルク T_s［N・m］	電圧 [V]	容量 [W]	電流 [A]	抵抗 [Ω]	耐熱クラス	UL スタイル	サイズ	最高回転速度［min^－1］	回転部慣性モーメント J［kg・m²］	許容制動仕事 Ebaℓ［J］	総制動仕事 ET［J］	アーマチュア吸引時間 ta［s］	アーマチュア釈放時間 tar［s］	バックラッシ［°］	質量［kg］
BXR-06-10-005	6	5	24	17.6	0.73	32.7	F	UL1333	AWG20	5000	2.35×10^－5	500	2.0×10⁵	0.05	0.02	1.2	0.9
BXR-08-10-012	8	12	24	19.4	0.81	29.7	F	UL1333	AWG20	5000	3.45×10^－5	800	2.0×10⁵	0.08	0.02	1.2	1.2
BXR-10-10-016	10	16	24	21.5	0.9	26.8	F	UL1333	AWG20	5000	1.12×10^－4	1500	2.2×10⁶	0.11	0.05	0.9	1.3
BXR-12-10-030	12	30	24	23.7	0.99	24.3	F	UL1333	AWG20	5000	1.88×10^－4	1500	2.5×10⁶	0.12	0.03	0.8	2.3
BXR-14-10-038	14	38	24	31	1.29	18.6	F	UL1333	AWG20	3600	4.22×10^－4	1800	3.0×10⁶	0.12	0.03	0.5	3
BXR-16-10-055	16	55	24	19	0.79	30.3	F	UL1333	AWG20	3600	7.10×10^－4	2000	3.0×10⁶	0.22	0.1	0.5	3.6

アーマチュア吸引時間、アーマチュア釈放時間は、直流側スイッチング時の値です。
バックラッシは「ロータ・ロータハブ間」の値です。

【寸法】スクエアハブタイプ

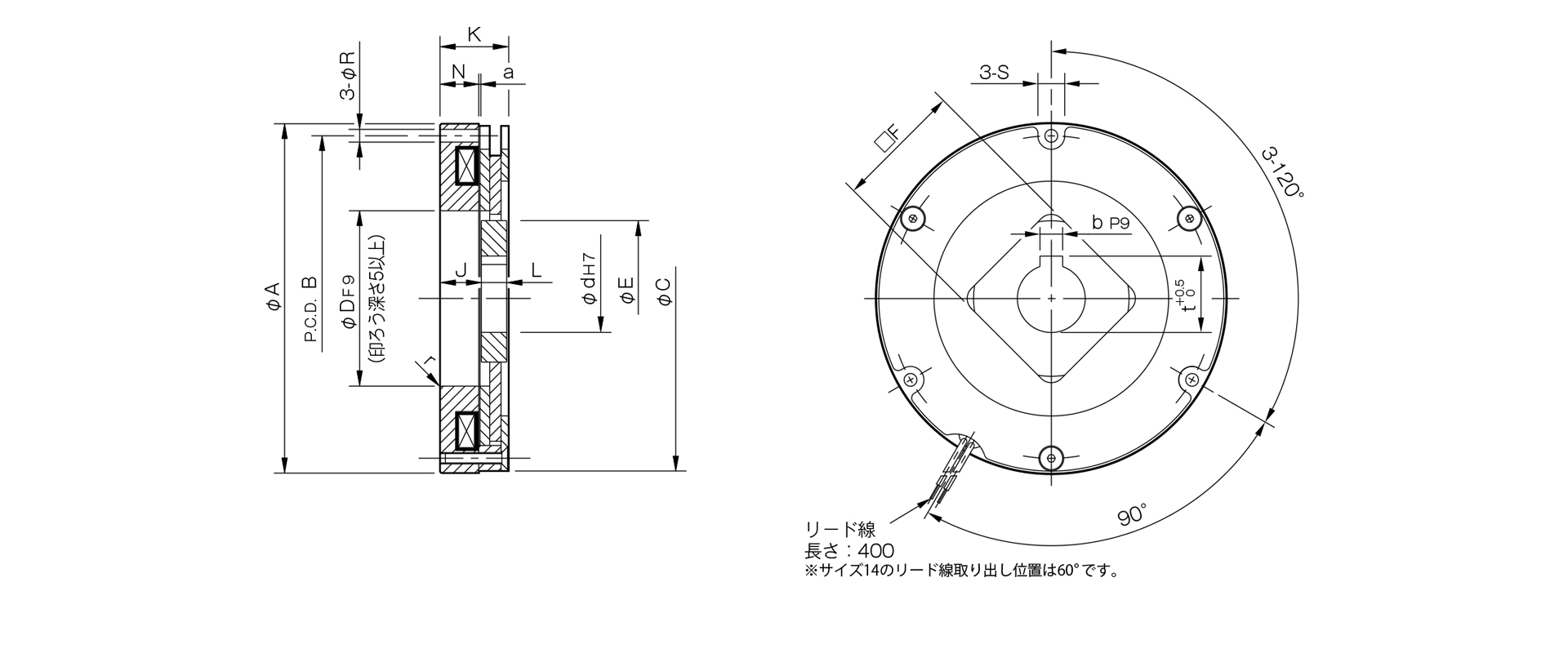

三木プーリの無励磁作動保持用BXRモデル角ハブタイプ電磁ブレーキ寸法図外形寸法および主要部寸法を示す寸法図

単位[mm]
サイズ	径方向寸法									軸方向寸法					穴寸法
サイズ	A	B	C	D	r	E	F	R	S	J	L	N	K	a	d	b	t	d max
06	83.5	76	82	47	R0.5	42	35	4.5	9	17	7	14.7	25.0	0.10	20	6	22.5	25
08	93.5	85	92	49	R0.5	42	35	4.5	10	19	7	15.7	27.0	0.10	20	6	22.5	25
10	123.5	115	122	62	R0.5	55	45	4.5	9.5	14.6	9	13.7	24.3	0.10	24	8	27	28
12	137.5	130	136	65	R1	62	50	4.5	12	15.4	9	12.5	25.0	0.15	24	8	27	30
14	167.5	158	166	80	R1	74	60	5.5	12	16	9	12.0	25.0	0.15	28	8	31	38
16	185	175	184	100	R1	86	65	5.5	12.5	21.3	11.5	19.4	32.8	0.20	28	8	31	45

【仕様】スプラインハブタイプ

型式	サイズ	静摩擦トルク T_s［N・m］	コイル（at20℃）				耐熱クラス	リード線		最高回転速度［min^－1］	回転部慣性モーメント J［kg・m²］	許容制動仕事 Ebaℓ［J］	総制動仕事 ET［J］	アーマチュア吸引時間 ta［s］	アーマチュア釈放時間 tar［s］	バックラッシ［°］	質量［kg］
型式	サイズ	静摩擦トルク T_s［N・m］	電圧［V］	容量［W］	電流［A］	抵抗［Ω］	耐熱クラス	UL スタイル	サイズ	最高回転速度［min^－1］	回転部慣性モーメント J［kg・m²］	許容制動仕事 Ebaℓ［J］	総制動仕事 ET［J］	アーマチュア吸引時間 ta［s］	アーマチュア釈放時間 tar［s］	バックラッシ［°］	質量［kg］
BXR-06-20-005	06	5	24	17.6	0.73	32.7	F	UL1333	AWG20	5000	3.39×10^－5	500	2.0×10⁵	0.05	0.02	0.5	1.1
BXR-08-20-012	08	12	24	19.4	0.81	29.7	F	UL1333	AWG20	5000	7.56×10^－5	800	2.0×10⁵	0.08	0.02	0.4	1.4
BXR-10-20-016	10	16	24	21.5	0.9	26.8	F	UL1333	AWG20	5000	3.02×10^－4	1500	2.2×10⁶	0.11	0.05	0.3	1.6
BXR-12-20-030	12	30	24	23.7	0.99	24.3	F	UL1333	AWG20	5000	4.77×10^－4	1500	2.5×10⁶	0.12	0.03	0.3	2.6
BXR-14-20-038	14	38	24	31.0	1.29	18.6	F	UL1333	AWG20	3600	11.3×10^－4	1800	3.0×10⁶	0.12	0.03	0.2	3.5
BXR-16-20-055	16	55	24	19.0	0.79	30.3	F	UL1333	AWG20	3600	19.1×10^－4	2000	3.0×10⁶	0.22	0.10	0.2	4.1

アーマチュア吸引時間、アーマチュア釈放時間は、直流側スイッチング時の値です。
バックラッシは「ロータ・ロータハブ間」の値です。

【寸法】スプラインハブタイプ

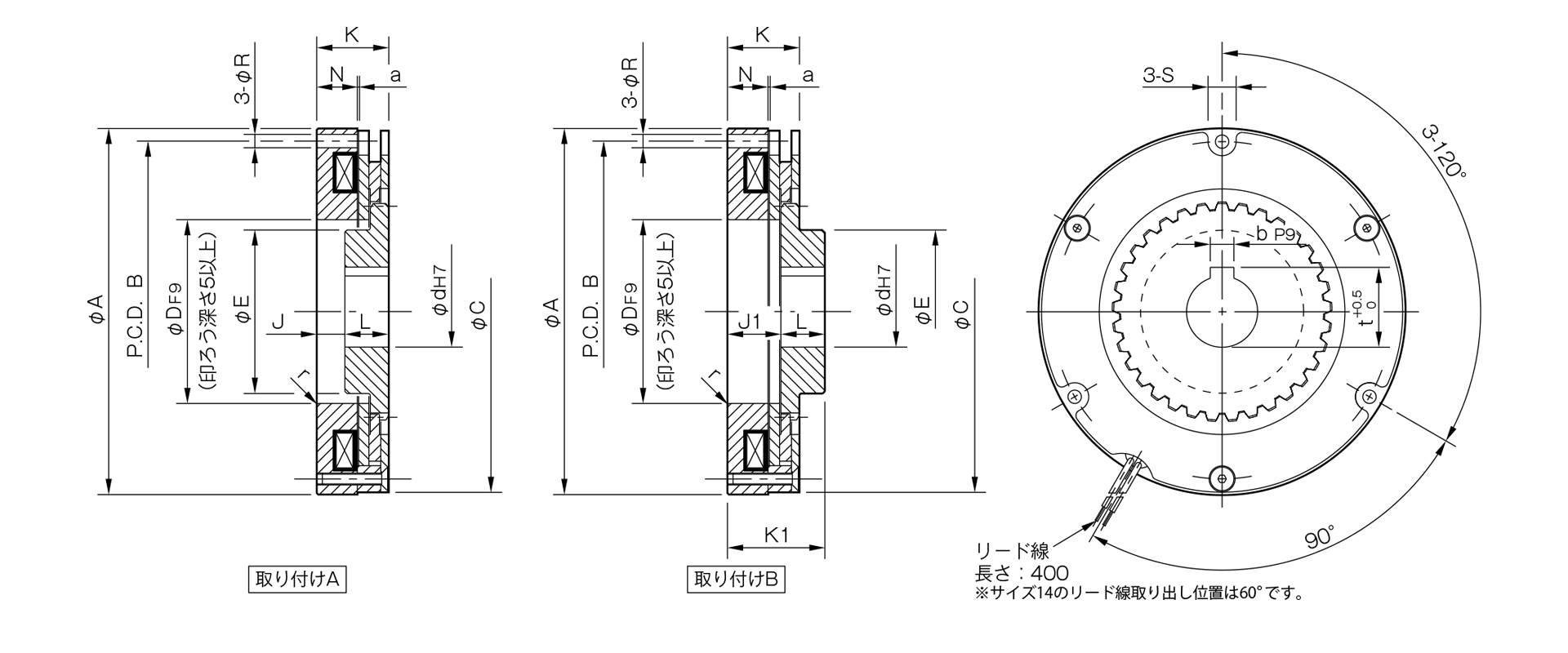

三木プーリの無励磁作動保持用BXRモデルスプラインハブタイプの電磁ブレーキ寸法図外形寸法および主要部寸法を示す寸法図

単位[mm]
サイズ	径方向寸法								軸方向寸法							穴径
サイズ	A	B	C	D	r	E	R	S	J	J1	L	N	K	K1	a	d	b	t	d max
06	83.5	76	82	47	R0.5	36	4.5	9	10.5	18	12.5	14.7	25.0	30.5	0.10	20	6	22.5	25
08	93.5	85	92	49	R0.5	42	4.5	10	11.5	20	13.5	15.7	27.0	33.5	0.10	20	6	22.5	30
10	123.5	115	122	62	R0.5	56	4.5	9.5	9	18	15	13.7	24.3	33	0.10	24	8	27	40
12	137.5	130	136	65	R1	61	4.5	12	8.7	17.7	15	12.5	25.0	32.7	0.15	24	8	27	45
14	167.5	158	166	80	R1	75	5.5	12	7.2	17.2	16	12.0	25.0	33.2	0.15	28	8	31	55
16	185	175	184	100	R1	82	5.5	12.5	13.6	24.6	18	19.4	32.8	42.6	0.20	28	8	31	65

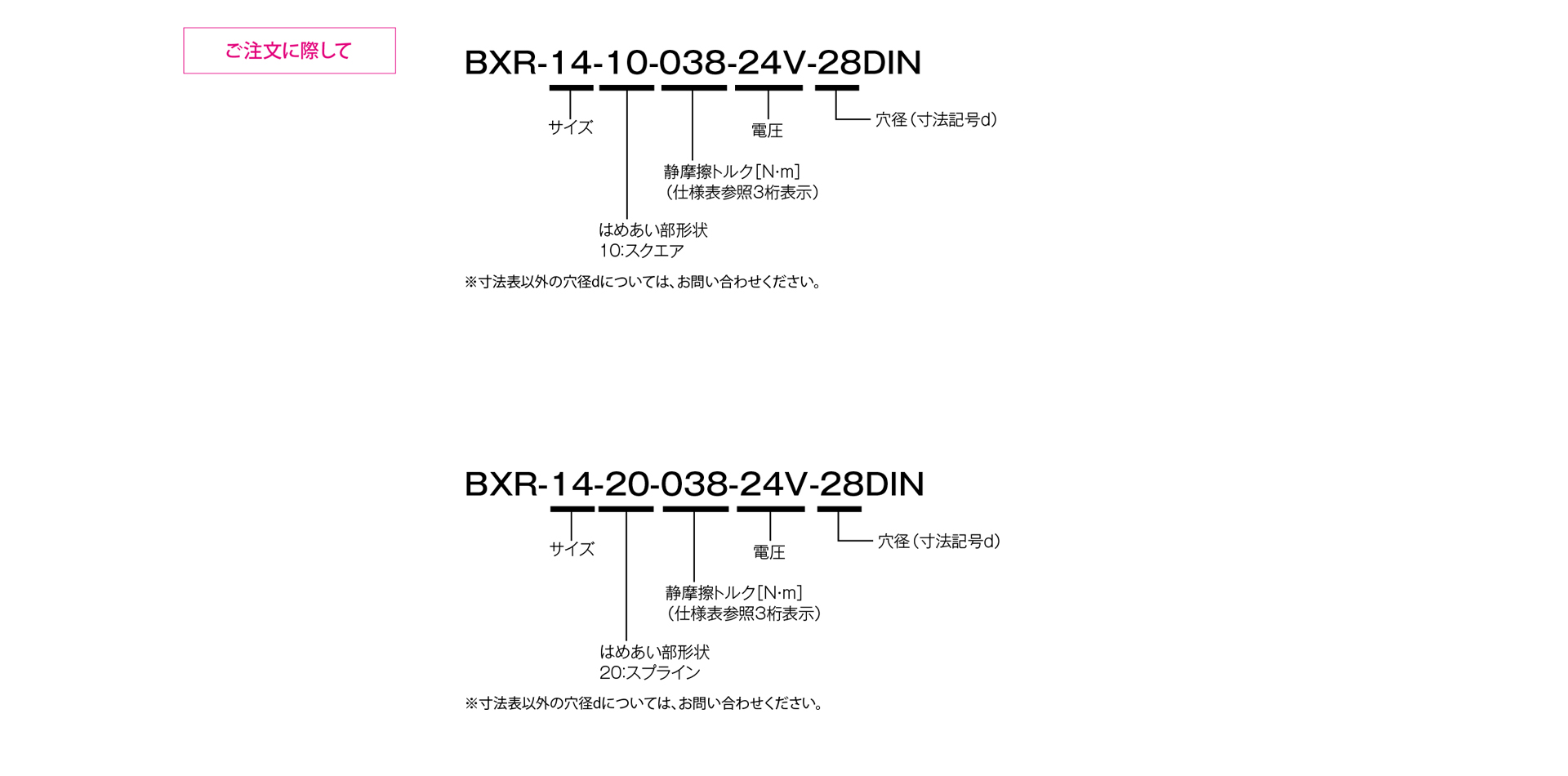

三木プーリのBXRモデル無励磁作動形ブレーキ（保持用）ご注文時の型式構成説明図
