BXR［LES］モデル

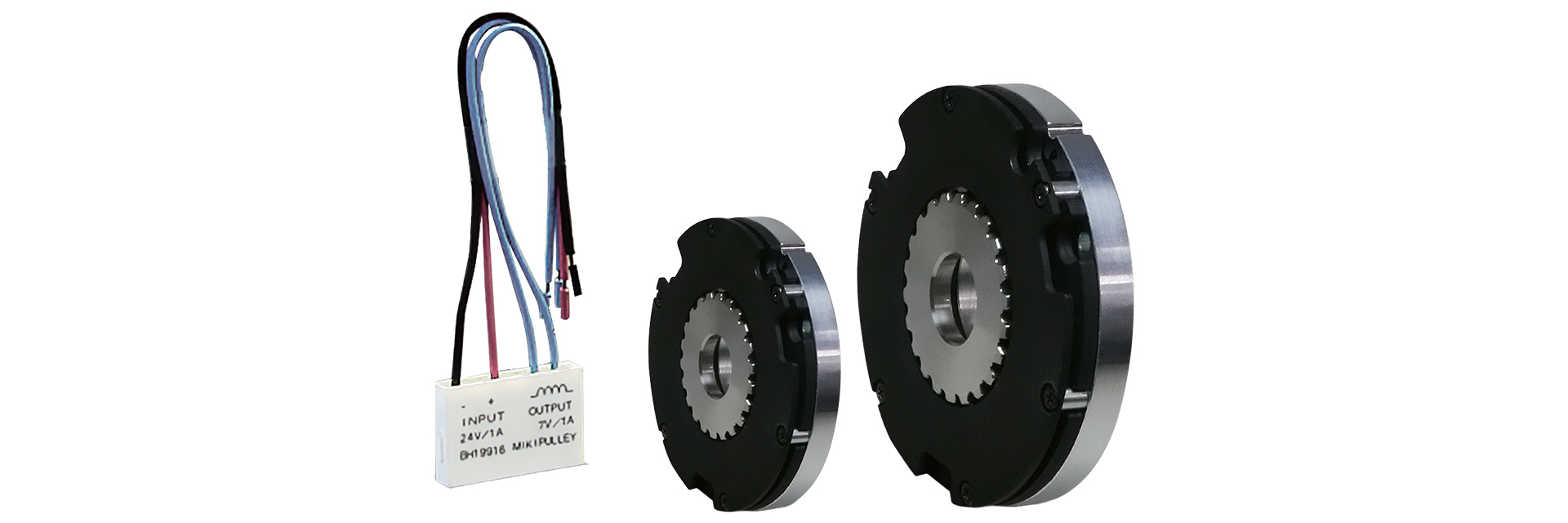

三木プーリの無励磁作動形ブレーキ BXR[LES]タイプ 製品画像（無励磁作動 保持用・低発塵仕様・電磁ブレーキ）
カタログ ダウンロード
会員限定 3D CADダウンロード
取扱説明書 ダウンロード
保持用の無励磁作動形ブレーキで、ブレーキ解放動作初期のスプリング押し付け力に打ち勝つために必要な電気エネルギーと解放状態を維持するために必要な電気エネルギーを制御する専用コントローラを組み合わせることを前提にした無励磁作動型ブレーキです。これにより省エネ、低発熱、薄型を実現しました。

【ブレーキ部仕様】

型式 サイズ 静摩擦
トルク
[N･m]		 コイル (at20℃) 耐熱クラス リード線サイズ 最高
回転速度
[min-1]		 回転部慣性
モーメント
J[kg･m2]		 許容
制動
仕事量
Ebal[J]		 総制動
仕事量
Et[J]		 アーマチュア
吸引時間
(DC24V)
ta[s]		 アーマチュア
釈放時間
(DC7V)
tar[s]		 バック
ラッシ量
[°]		 質量
[kg]
過励磁出力 定常励磁出力 UL
スタイル		 サイズ
電圧
[V]		 容量
[W]		 電流
[A]		 抵抗
[Ω]		 電圧
[V]		 容量
[W]		 電流
[A]		 抵抗
[Ω]
BXR-015-20LES 015 0.06 24 16.5 0.686 35.0 7 1.40 0.200 35.0 F UL10584 AWG28 6000 1.20 × 10-7 5 1000 0.020 0.020 1.4 0.03
BXR-020-20LES 020 0.14 24 16.5 0.686 35.0 7 1.40 0.200 35.0 F UL10584 AWG28 6000 2.90 × 10-7 15 3000 0.035 0.020 1.1 0.05
BXR-025-20LES 025 0.32 24 16.5 0.686 35.0 7 1.40 0.200 35.0 F UL10584 AWG28 6000 7.10 × 10-7 15 3000 0.035 0.020 1.1 0.07
BXR-035-20LES 030 0.62 24 20.4 0.851 28.2 7 1.74 0.248 28.2 F UL10584 AWG28 6000 2.19 × 10-6 87 17000 0.050 0.020 0.8 0.10
BXR-040-20LES 040 1.32 24 20.4 0.851 28.2 7 1.74 0.248 28.2 F UL10584 AWG28 6000 4.26 × 10-6 87 17000 0.060 0.020 0.8 0.16
BXR-050-20LES 050 3.20 24 20.4 0.851 28.2 7 1.74 0.248 28.2 F UL10584 AWG28 6000 9.38 × 10-6 200 40000 0.060 0.060 0.8 0.31

【ブレーキ部寸法】

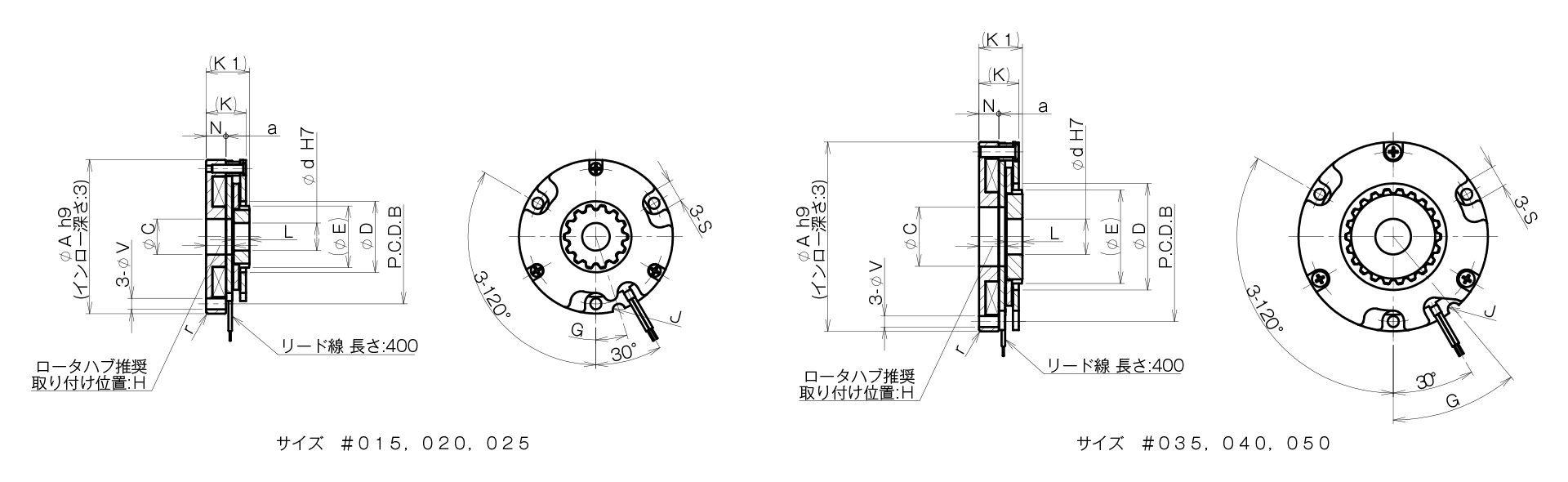

三木プーリの無励磁作動保持用BXRモデルLESタイプ電磁ブレーキ寸法図 外形寸法および主要部寸法を示す寸法図
単位 [mm]

型式 サイズ 径方向寸法 軸方向寸法 ロータハブ寸法
A r B C D E G J S V H K K1 N a L d 標準 dmax
BXR-015-20LES 015 26 R0.5 22 7 14 12.8 14.5° R1.6 4.3 2.3 7.0～7.4 10.1 11.4 5 0.1 4 5 6
BXR-020-20LES 020 32 R0.5 28 9 17 15.8 17.5° R1.6 4.3 2.3 7.0～7.4 10.1 11.4 5 0.1 4 7 8
BXR-025-20LES 025 39 R0.5 34 9 18 15.8 17.5° R1.6 5.5 2.8 7.0～7.4 10.1 11.4 5 0.1 4 7 8
BXR-035-20LES 035 48 R0.5 43 15 27 23.8 40° R1.6 5.5 2.8 7.0～7.4 10.1 11.4 5 0.1 4 9 14
BXR-040-20LES 040 56 R0.5 51 15 28 26.7 40° R1.6 5.5 2.8 8.0～8.4 11.1 12.4 5.5 0.1 4 11 14
BXR-050-20LES 050 71 R0.5 65 22 37 35.7 35° R1.6 6.5 3.3 10.2～10.6 13.3 14.6 6.9 0.1 4 15 20

【コントローラー部仕様】

型式 BEM-24ESN7-120N
入力電圧 DC24V ± 10% 平滑電源
出力電圧 投入瞬時 DC24V (0.2s)　定常時 DC7V (± 10%)・PWM 制御
※入力電圧 DC21V 以下の時、出力電圧は遮断
最大出力電流 DC1.0A（周囲温度 20℃）・DC0.8A（周囲温度 60℃）
時間定格 連続
絶縁抵抗 DC500V メガにて 100M Ω（入出力－ケース間）
絶縁耐圧 AC1000V 50/60Hz 1min（入出力－ケース間）
周囲環境 －20 ～ 60℃　5 ～ 95%RH、結露、凍結なきこと
質量 0.02kg
リード線 機能名称 機能説明 UL スタイル サイズ
赤 入力（＋） DC24V 平滑電源（＋）を接続します UL3398 AWG26
黒 入力（－） DC24V 平滑電源（－）を接続します UL3398 AWG26
青 出力 無励磁ブレーキを接続します（極性問わず） UL3398 AWG26
青 出力 無励磁ブレーキを接続します（極性問わず） UL3398 AWG26

【コントローラー部寸法】

三木プーリの無励磁作動保持用BXRモデルLEタイプコントローラ寸法図

【コントローラー部構造】

BXR-LE　コントローラ回路構成図

【タイムチャート】

BXR-LE　過励磁・通常励磁切り替えタイムチャート図

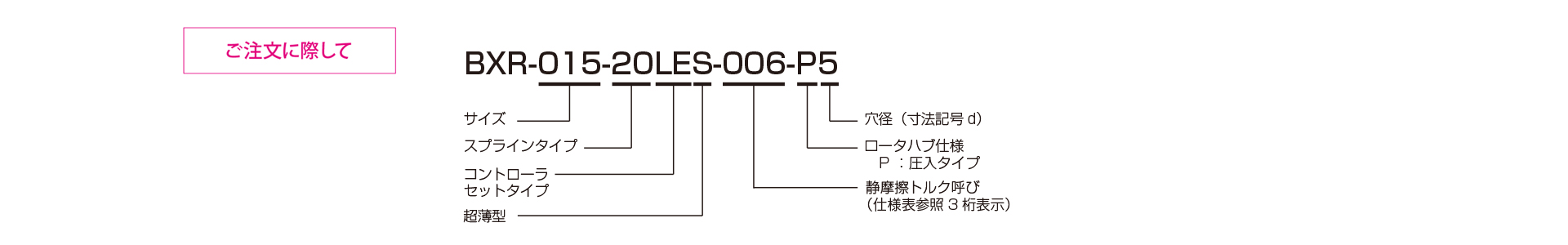

三木プーリのBXRモデル LESタイプ 無励磁作動形ブレーキ（保持用）ご注文時の型式構成説明図
