BXW［R］モデル
![三木プーリの無励磁作動形ブレーキ BXW[R]タイプ 製品画像（無励磁作動 保持用・復帰機構対応・産業用電磁ブレーキ）](/media/cb_of_hld_xwr_0l.jpg)

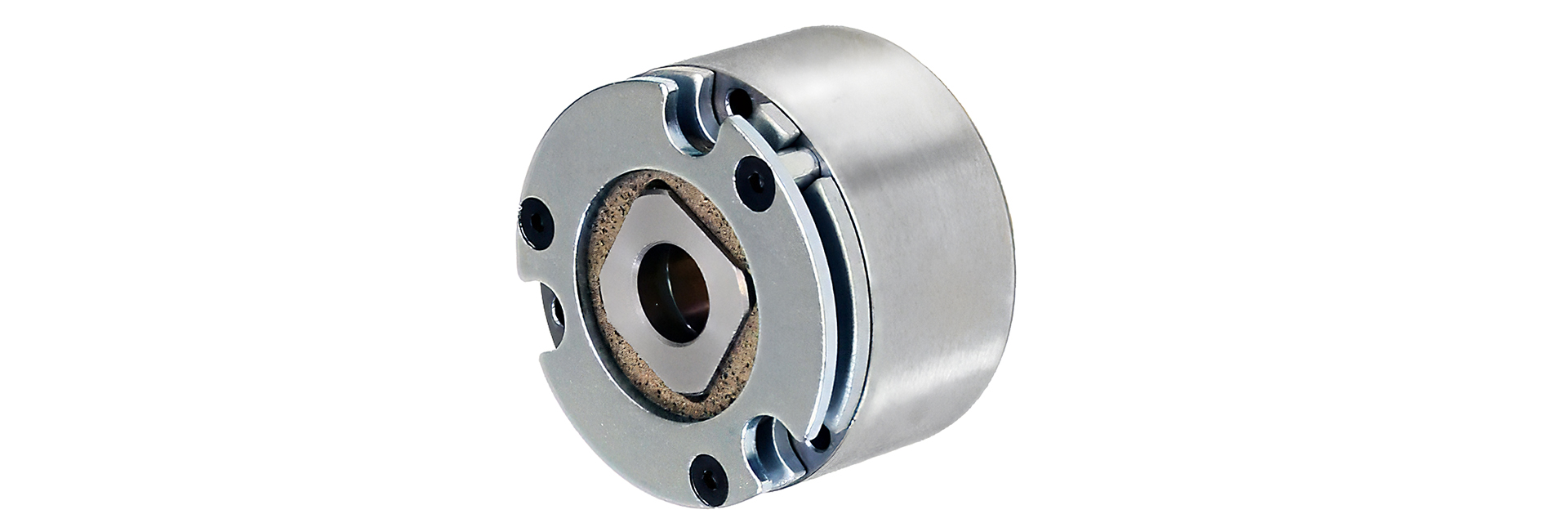

同一寸法で三タイプの負荷トルクバリエーション用意したBXWモデルと基本設計がほぼ同一の保持用Rタイプです。保持用の無励磁作動形ブレーキの中で、小型サーボモータの40角・60角・80角に仕様と寸法を合わせたタイプです。

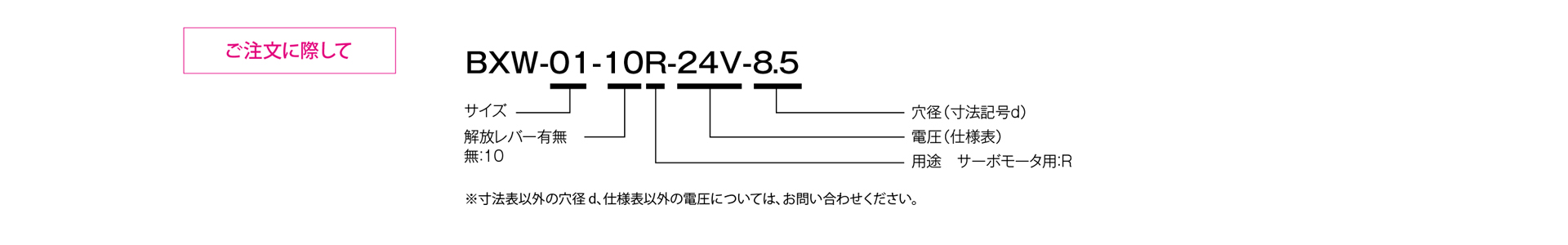

【仕様】
| 型式 | サイズ | 静摩擦 トルク Ts［N・m］ | コイル（at20℃） | 耐熱 クラス | 最高 回転速度 ［min－1］ | リード線 | 回転部 慣性モーメント J［kg・m2］ | 許容制動 仕事 Ebaℓ［J］ | 総制動 仕事 ET［J］ | アーマチュア 吸引時間 ta［s］ | アーマチュア 釈放時間 tar［s］ | 質量 ［kg］ | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 電圧 ［V］ | 容量 ［W］ | 電流 ［A］ | 抵抗 ［Ω］ | UL スタイル | サイズ | |||||||||||
| BXW-01-10R | 01 | 0.3 | 24 | 6.1 | 0.254 | 94.4 | F | 6000 | UL3398 | AWG26 | 1.36×10－7 | 15 | 3000 | 0.035 | 0.020 | 0.1 |
| BXW-03-10R | 03 | 1.3 | 24 | 7.2 | 0.300 | 80.0 | F | 6000 | UL3398 | AWG22 | 1.17×10－6 | 87 | 17000 | 0.050 | 0.020 | 0.3 |
| BXW-05-10R | 05 | 2.5 | 24 | 8.0 | 0.333 | 72.0 | F | 6000 | UL3398 | AWG22 | 3.68×10－6 | 200 | 40000 | 0.060 | 0.020 | 0.5 |
- アーマチュア吸引時間、アーマチュア釈放時間は、直流側スイッチング時の値です。

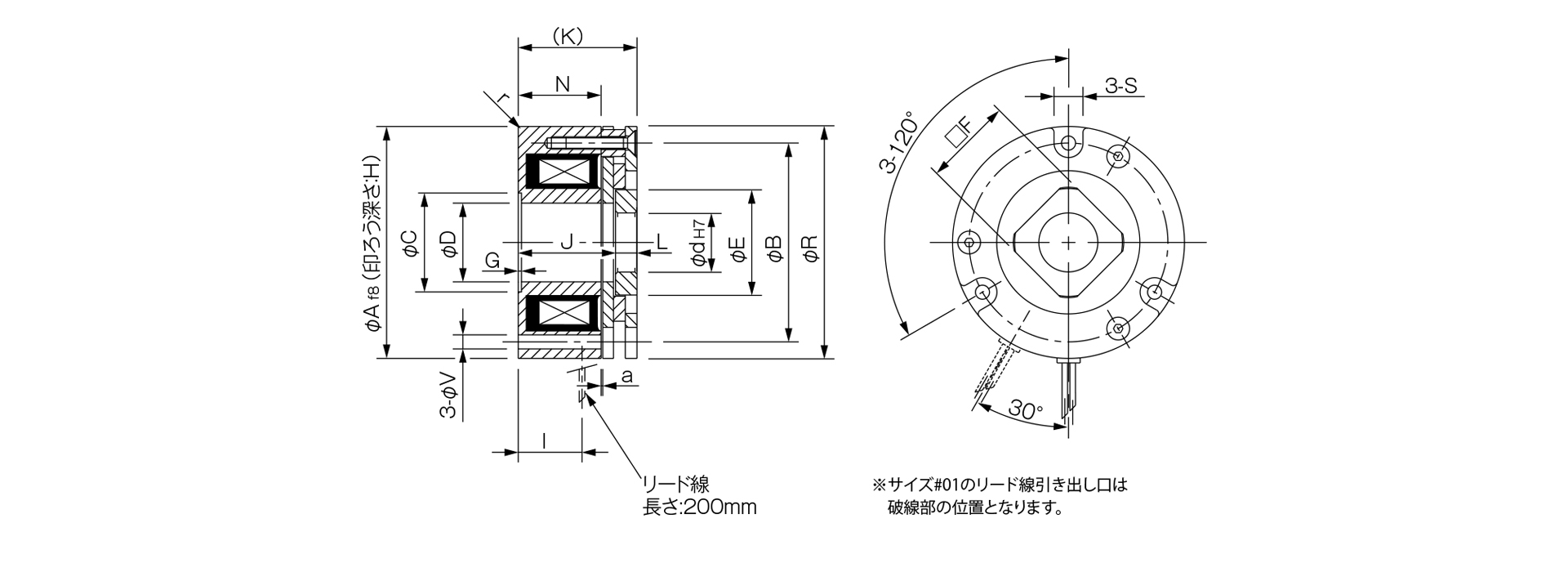

【寸法】
| サイズ | 径方向寸法 | 軸方向寸法 | 穴寸法 | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | r | B | C | D | E | S | V | R | F | G | H | I | J | K | L | N | a | d | d max | |
| 01 | 33 | R0.5 | 26.5 | 16 | 9 | 14 | 7 | 3.4 | 32.5 | 12 | 0.2 | 4 | 19 | 25.5 ～ 26 | 30 | 4 | 22.8 | 0.1 | 8.5 | 8.5 |
| 03 | 48 | R1 | 42 | 26 | 14 | 23 | 8 | 3.4 | 47.5 | 19 | 0.2 | 4 | 18 | 25.5 ～ 26 | 30 | 4 | 22.6 | 0.1 | 11 | 15 |
| 05 | 64 | R1 | 56 | 28 | 22 | 31 | 8 | 4.5 | 63.5 | 25 | 0.2 | 4 | 16 | 25 ～ 25.5 | 30 | 4.5 | 21.3 | 0.1 | 16 | 20 |
- 上記標準穴径以外の穴径も可能です。d max は丸軸での最大穴径を示しています。
- 丸穴以外のキー加工なども対応できます。詳細はお問い合わせください。
- その他のBXW モデルとの寸法・取り付けなどの互換性はありません。
