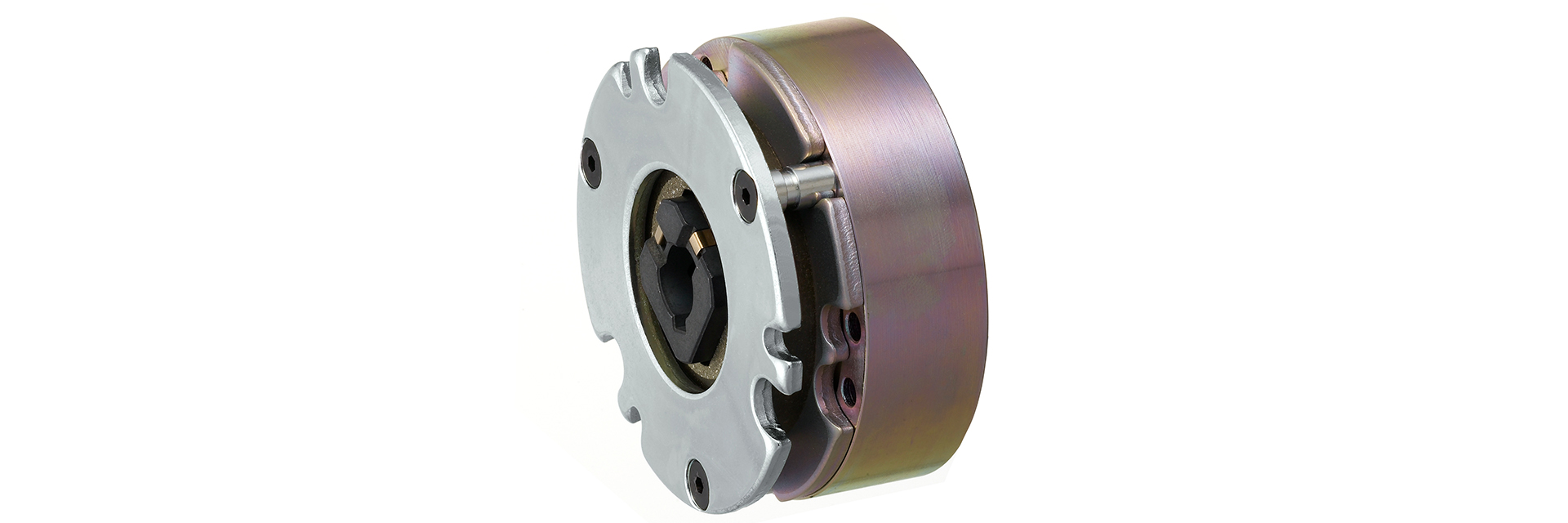

同一寸法で3タイプの負荷トルクバリエーション用意したBXWモデルの中の保持専用Sタイプです。保持専用の無励磁作動形ブレーキの中で、マイクロサイズと呼ばれる小型のラインアップです。機械の停止状態の保持のみを目的としたブレーキで、保持トルクが高い代わりに緊急制動に用いることはできません。

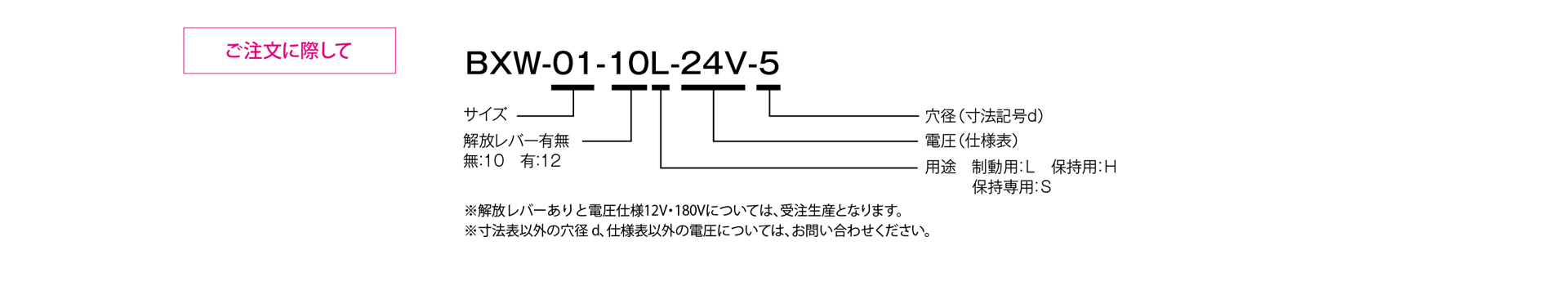

【仕様】BXW-□-□S（保持専用）

型式	サイズ	静摩擦トルク T_s［N・m］	コイル（at20℃）				耐熱クラス	リード線		最高回転速度［min^－1］	回転部慣性モーメント J［kg・m²］	許容制動仕事率 Pba ℓ［W］	総制動仕事 ET［J］	アーマチュア吸引時間 ta［s］	アーマチュア釈放時間 tar［s］	質量［kg］
型式	サイズ	静摩擦トルク T_s［N・m］	電圧［V］	容量［W］	電流［A］	抵抗［Ω］	耐熱クラス	UL スタイル	サイズ	最高回転速度［min^－1］	回転部慣性モーメント J［kg・m²］	許容制動仕事率 Pba ℓ［W］	総制動仕事 ET［J］	アーマチュア吸引時間 ta［s］	アーマチュア釈放時間 tar［s］	質量［kg］
BXW-01-10S	01	0.36	24	5.0	0.208	115	F	UL3398	AWG26	5000	0.6×10^－6	－	－	0.025	0.010	0.2
BXW-02-10S	02	0.75	24	6.6	0.275	87.3	F	UL3398	AWG26	5000	1.9×10^－6	－	－	0.030	0.010	0.3
BXW-02-12S	02	0.75	24	6.6	0.275	87.3	F	UL3398	AWG26	5000	1.9×10^－6	－	－	0.030	0.010	0.3
BXW-03-10S	03	1.50	24	9.0	0.375	64.0	F	UL3398	AWG26	5000	3.8×10^－6	－	－	0.035	0.020	0.4
BXW-03-12S	03	1.50	24	9.0	0.375	64.0	F	UL3398	AWG26	5000	3.8×10^－6	－	－	0.035	0.020	0.4
BXW-04-10S	04	2.60	24	11.5	0.479	50.1	F	UL3398	AWG22	5000	12.0×10^－6	－	－	0.040	0.025	0.6
BXW-04-12S	04	2.60	24	11.5	0.479	50.1	F	UL3398	AWG22	5000	12.0×10^－6	－	－	0.040	0.025	0.6
BXW-05-10S	05	5.20	24	13.0	0.542	44.3	F	UL3398	AWG22	5000	23.0×10^－6	－	－	0.045	0.030	0.8
BXW-05-12S	05	5.20	24	13.0	0.542	44.3	F	UL3398	AWG22	5000	23.0×10^－6	－	－	0.045	0.030	0.8

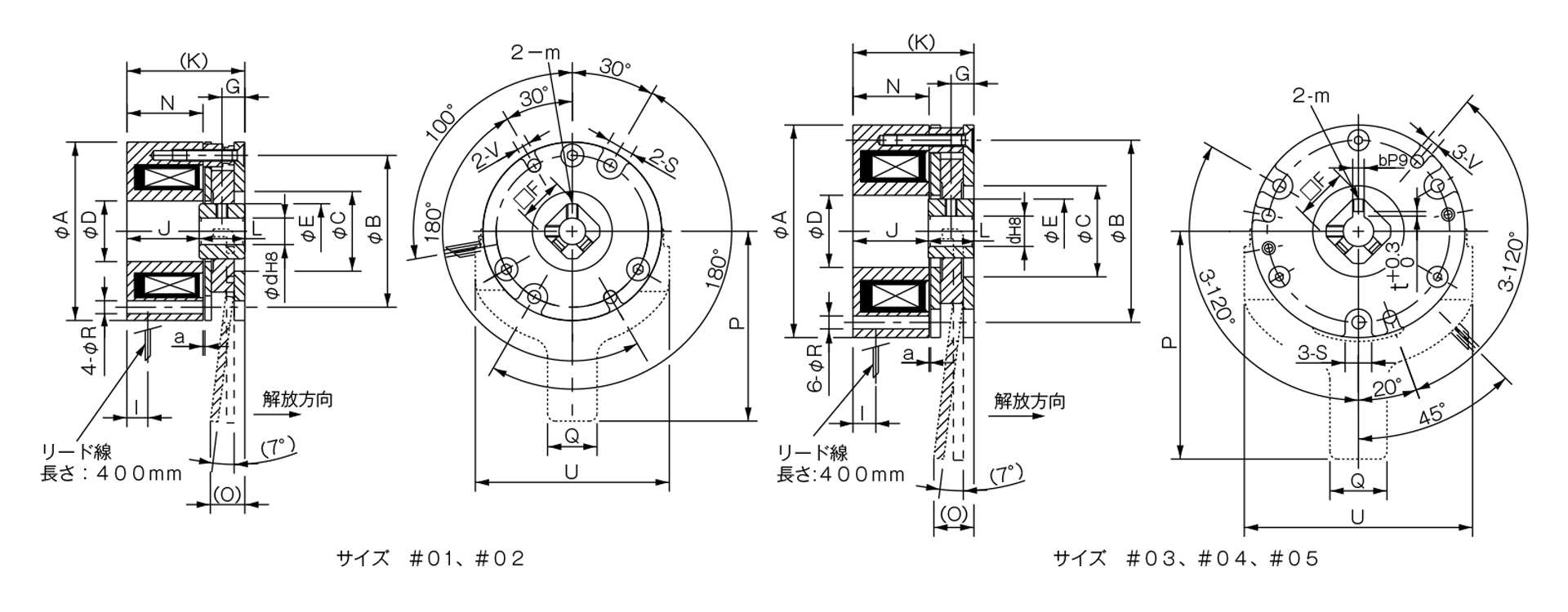

単位[mm]
サイズ	径方向寸法														軸方向寸法							穴寸法
サイズ	A	B	C	D	E	S	V	R	F	m	O	P	Q	U	G	I	J	K	L	N	a	d	b	t
01	37	32	18	13.5	12.0	6	3	3	10	M3	－	－	－	－	4.5	5.0	22.5	31.5	9	22.5	0.10	5	－	－
01	37	32	18	13.5	12.0	6	3	3	10	M3	－	－	－	－	4.5	5.0	22.5	31.5	9	22.5	0.10	6	－	－
02	47	40	21	16.0	14.5	7	3.4	3.4	12	M3	9(10.2)	50	13	51	6.0	5.5	19.2	31.2	12	20.0	0.10	6	－	－
02	47	40	21	16.0	14.5	7	3.4	3.4	12	M3	9(10.2)	50	13	51	6.0	5.5	19.2	31.2	12	20.0	0.10	7	－	－
03	56	48	24	19.0	17.0	7	3.4	3.4	14	M3	11(11.7)	60	15	60	6.0	6.0	19.9	31.9	12	20.0	0.15	8	－	－
04	65	58	35	24.0	22.0	7	3.4	3.4	18	M4	12(12.5)	70	15	70	7.0	7.0	19.9	33.9	14	21.0	0.15	10	3	1.2
05	75	66	36	28.0	26.5	9	4.5	4.5	22	M4	14(14.5)	80	20	80	7.0	7.0	22.1	36.1	14	21.5	0.15	12	4	1.5
