N-PFOモデル

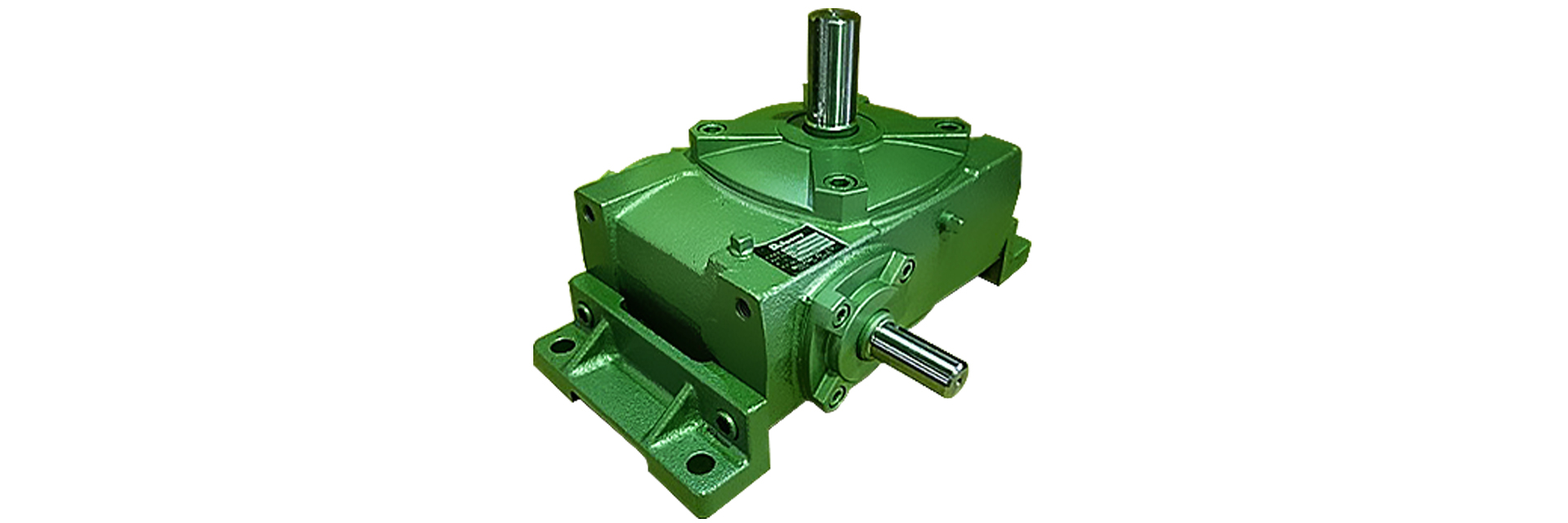

ベルポニー　ウオーム減速機は、ウオームとホイールを組み合わせたウオーム減速機で、他の方式と比べてコンパクトで大きな減速比が得られるのが特長です。また、動力伝達はすべりによって行われるため、作動音が静かです。取り付け脚別体型の中実軸ウオーム減速機。横置き型で出力軸が上下軸となるモデルです。

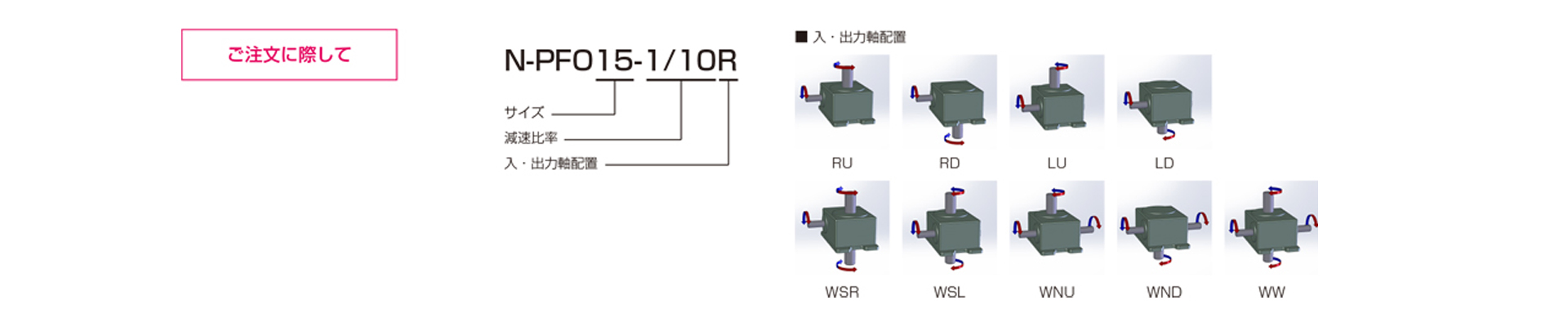

【仕様】

N-PFO 性能表

型式	減速比率	入力回転速度[min-1]																				価格[円]
		1800				1500				1000				800				600
		許容入力動力[kW]	効率[%]	許容出力トルク [N・m]	許容 O.H.L.(L S/2)[N]	許容入力動力[kW]	効率[%]	許容出力トルク [N・m]	許容 O.H.L.(L S/2)[N]	許容入力動力[kW]	効率[%]	許容出力トルク [N・m]	許容 O.H.L.(L S/2)[N]	許容入力動力[kW]	効率[%]	許容出力トルク [N・m]	許容 O.H.L.(L S/2)[N]	許容入力動力[kW]	効率[%]	許容出力トルク [N・m]	許容 O.H.L.(L S/2)[N]
N-PFO15-1/10	1/10	1.31	81.7	57.8	1450	1.17	81.3	61.5	1560	0.93	79.7	72.3	1790	0.82	78.8	78.6	1960	0.67	78.1	85.4	2110	－
N-PFO15-1/15	1/15	1.00	78.4	63.3	1830	0.90	77.6	68.3	1950	0.71	75.6	78.8	2240	0.62	74.5	84.9	2440	0.51	73.5	90.4	2500	－
N-PFO15-1/20	1/20	0.72	74.7	58.2	1900	0.64	74.1	61.9	2100	0.51	71.7	71.4	2400	0.44	70.3	75.7	2500	0.39	68.2	85.6	2500	－
N-PFO15-1/25	1/25	0.54	70.6	51.4	2160	0.48	69.7	54.3	2300	0.39	66.7	63.2	2500	0.34	65.3	67.2	2500	0.29	63.3	74.2	2500	－
N-PFO15-1/30	1/30	0.66	68.7	73.3	2370	0.58	68.0	77.3	2500	0.47	64.9	88.4	2500	0.42	63.2	96.7	2500	0.36	60.7	105	2500	－
N-PFO15-1/40	1/40	0.48	63.7	65.5	2500	0.42	62.9	69.2	2500	0.35	59.3	80	2500	0.31	57.5	85.8	2500	0.26	54.7	93.5	2500	－
N-PFO15-1/50	1/50	0.37	58.0	57.3	2500	0.34	56.5	63.1	2500	0.27	52.9	70.5	2500	0.24	51.1	75.1	2500	0.20	48.7	80.7	2500	－
N-PFO15-1/60	1/60	0.32	55.5	57.5	2500	0.29	54.2	60.6	2500	0.23	50.7	68.8	2500	0.21	48.1	75	2500	0.18	45.8	79	2500	－
N-PFO18-1/10	1/10	2.76	82.3	122.8	1520	2.47	81.7	131	1620	1.96	80.3	153.3	1890	1.71	79.4	165.8	2060	1.43	78.2	182.1	2160	－
N-PFO18-1/15	1/15	2.08	79.1	133.7	1930	1.90	78.1	144.6	2030	1.50	76.4	167.4	2370	1.30	75.3	178.8	2570	1.08	73.7	194	2680	－
N-PFO18-1/20	1/20	1.54	77.4	128.7	2120	1.39	76.7	138.4	2260	1.10	74.5	159.6	2590	0.95	73.3	169.2	2830	0.83	71.5	191.4	2950	－
N-PFO18-1/25	1/25	1.21	75.6	123.4	2410	1.08	74.9	131.3	2570	0.85	72.5	150.5	2950	0.75	71.3	162.3	2950	0.63	69.7	178	2950	－
N-PFO18-1/30	1/30	1.36	69.7	153.3	2490	1.21	68.7	162.5	2650	0.99	65.9	190.2	2950	0.87	64.4	203.8	2950	0.73	62.0	220.7	2950	－
N-PFO18-1/40	1/40	1.01	67.3	146.6	2700	0.90	66.6	154.8	2950	0.73	63.3	179	2950	0.64	61.6	191.9	2950	0.55	59.0	209.2	2950	－
N-PFO18-1/50	1/50	0.79	65.1	138.7	2700	0.73	63.6	150.9	2950	0.59	60.1	171.9	2950	0.52	58.1	183.2	2950	0.42	56.6	193.7	2950	－
N-PFO18-1/60	1/60	0.77	56.8	141.4	2700	0.70	55.4	151.1	2950	0.57	51.9	172	2950	0.49	50.1	180.4	2950	0.42	47.3	194.6	2950	－
N-PFO22-1/10	1/10	3.80	82.8	170	1750	3.41	82.0	182	1840	2.75	81.0	217	2190	2.42	79.9	235	2480	2.03	78.8	260	2850	－
N-PFO22-1/15	1/15	2.95	79.6	190	2220	2.65	78.6	203	2330	2.08	77.1	234	2730	1.83	75.9	254	3100	1.52	74.5	275	3550	－
N-PFO22-1/20	1/20	2.06	76.6	171	2580	1.88	75.4	184	2700	1.47	73.5	211	3140	1.31	72.1	230	3570	1.11	70.3	253	4060	－
N-PFO22-1/25	1/25	1.68	74.8	170	2680	1.49	74.1	179	2870	1.20	71.8	210	3300	1.03	70.5	222	3780	0.88	68.5	245	4060	－
N-PFO22-1/30	1/30	1.89	71.1	218	2930	1.70	69.4	230	3040	1.37	67.2	269	3560	1.21	65.4	289	4060	1.02	63.2	313	4060	－
N-PFO22-1/40	1/40	1.35	66.5	195	3120	1.23	64.5	206	3250	0.98	61.9	238	3800	0.88	59.9	256	4060	0.74	57.5	276	4060	－
N-PFO22-1/50	1/50	1.10	63.9	191	3210	1.02	62.7	207	3410	0.80	59.5	233	4060	0.71	57.8	248	4060	0.59	55.2	266	4060	－
N-PFO22-1/60	1/60	0.90	58.8	171	3220	0.83	56.5	183	3430	0.66	53.6	207	4060	0.58	51.3	219	4060	0.51	48.1	238	4060	－
N-PFO25-1/10	1/10	6.91	83.8	313	2000	6.24	82.8	335	2120	4.98	81.5	395	2480	4.31	81.0	425	2880	3.65	79.7	472	3270	－
N-PFO25-1/15	1/15	5.29	80.6	346	2560	4.70	79.8	365	2720	3.79	78.0	432	3130	3.28	71.1	462	3590	2.78	75.6	511	4080	－
N-PFO25-1/20	1/20	3.89	79.6	335	2850	3.53	78.6	360	2990	2.75	77.1	413	3500	2.43	75.9	450	3980	2.05	74.5	495	4550	－
N-PFO25-1/25	1/25	3.03	77.9	319	3230	2.69	77.0	336	3420	2.14	75.0	391	3950	1.85	73.7	415	4550	1.57	72.1	460	4550	－
N-PFO25-1/30	1/30	3.39	72.6	399	3400	3.01	71.3	419	3570	2.43	68.5	487	4120	2.14	67.2	526	4550	1.74	64.9	550	4550	－
N-PFO25-1/40	1/40	2.48	71.1	381	3740	2.24	69.4	404	3890	1.78	67.2	466	4550	1.57	65.4	502	4550	1.32	63.2	541	4550	－
N-PFO25-1/50	1/50	1.95	68.3	359	3860	1.78	66.7	387	4550	1.39	64.1	434	4550	1.23	62.2	467	4550	1.03	59.9	500	4550	－
N-PFO25-1/60	1/60	1.61	65.6	343	4210	1.46	64.4	367	4550	1.16	61.4	417	4550	1.00	59.7	438	4550	0.85	57.1	472	4550	－

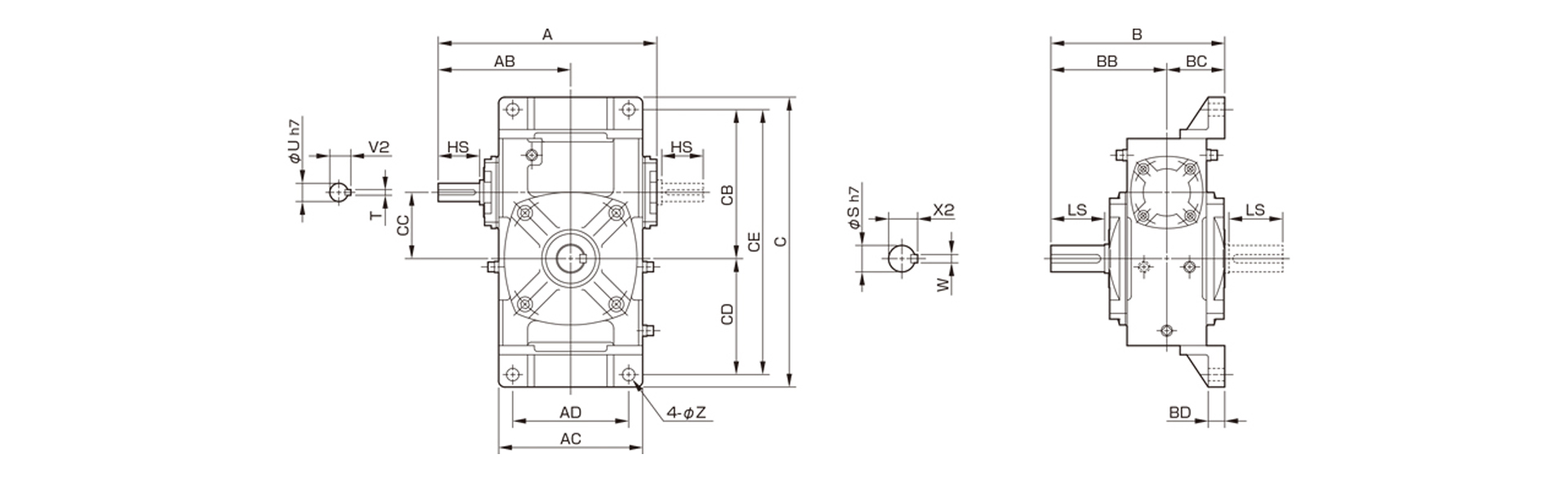

【寸法】

単位[mm]

型式	A	AB	AC	AD	B	BB	BC	BD	C	CB	CC	CD	CE	Z	入力軸				出力軸				質量[kg]	油量[ℓ]
型式	A	AB	AC	AD	B	BB	BC	BD	C	CB	CC	CD	CE	Z	HS	U	T	V2	LS	S	W	X2	質量[kg]	油量[ℓ]
N-PFO15	195	120	126	100	165	110	55	15	270	135	60	105	240	11	40	15	5	17	50	22	6	24.5	12.0	0.6
N-PFO18	234	140	155	120	195	130	65	20	305	155	70	120	275	15	40	18	6	20.5	60	28	8	31	20.0	0.9
N-PFO22	264	160	174	140	210	140	70	20	350	180	80	140	320	15	50	22	6	24.5	65	32	10	35	25.0	1.3
N-PFO25	322	190	224	190	260	170	90	20	410	215	100	165	380	15	50	25	8	28	75	38	10	41	41.0	3.5
