ベルポニーウォーム減速機
ベルポニー ウオーム減速機は、ウオームとホイールを組み合わせたウオーム減速機で、他の方式と比べて
コンパクトで大きな減速比が得られるのが特長です。また、動力伝達はすべりによって行われるため、作動音が静かです。
| N-PRモデル | N-PAモデル | N-POモデル | N-PFモデル | N-PFRモデル | N-PFAモデル | |
|---|---|---|---|---|---|---|
| 画像 |
|
|
|
|
|
|

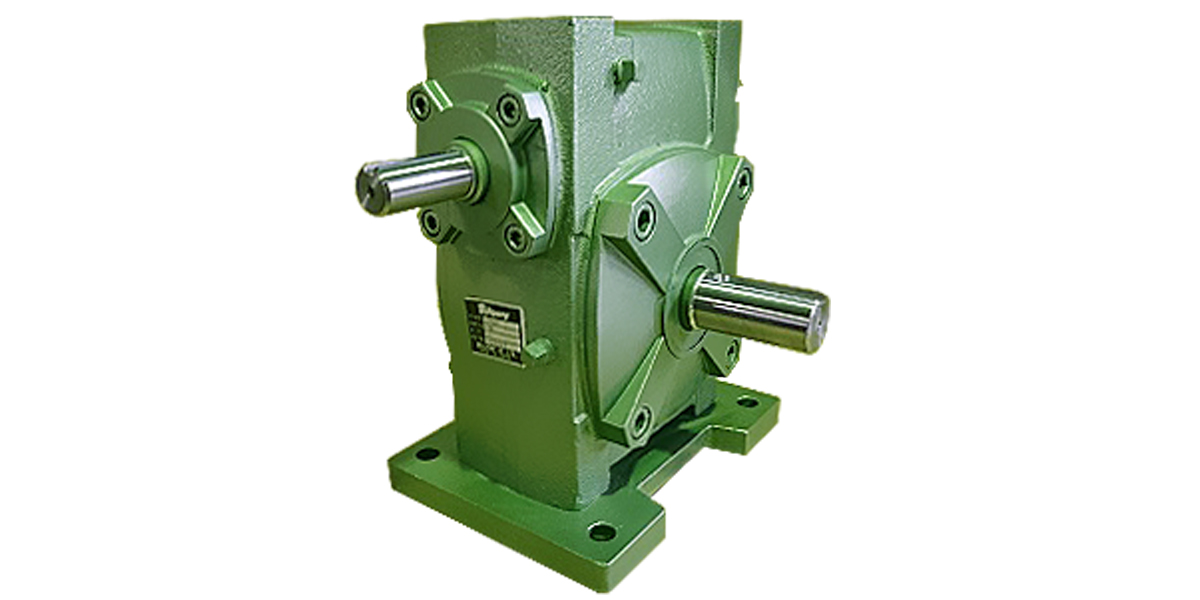

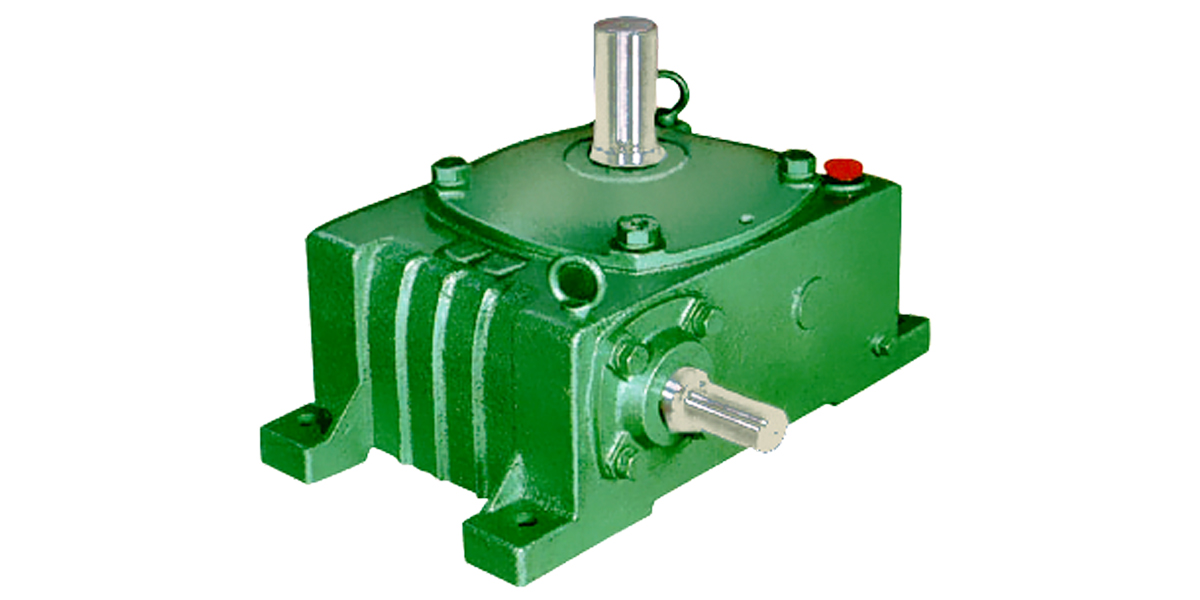

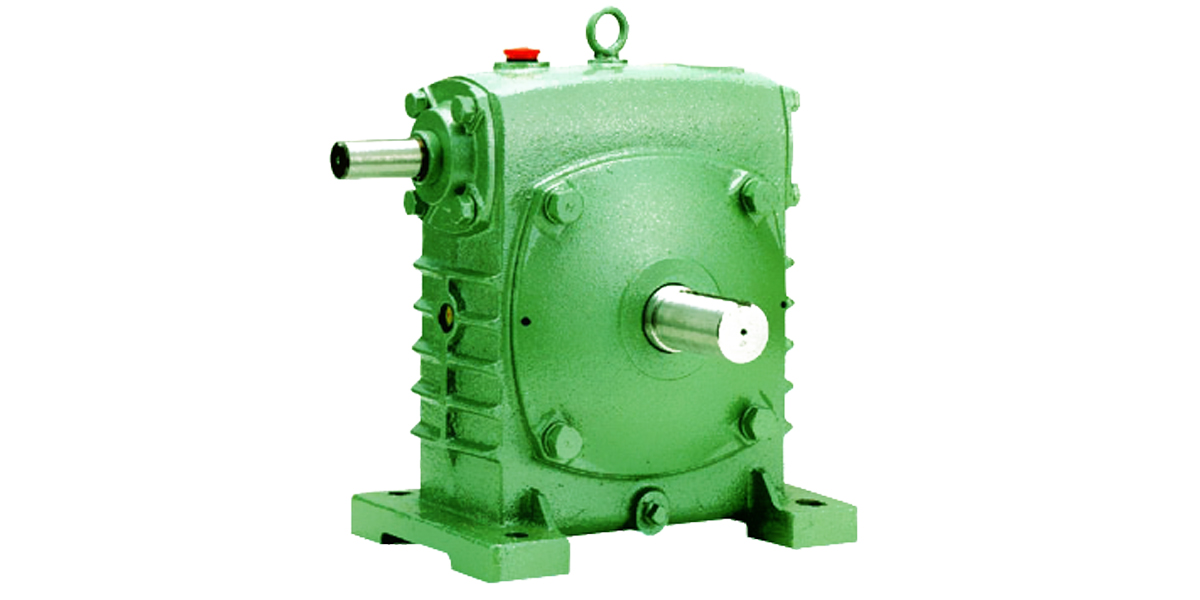

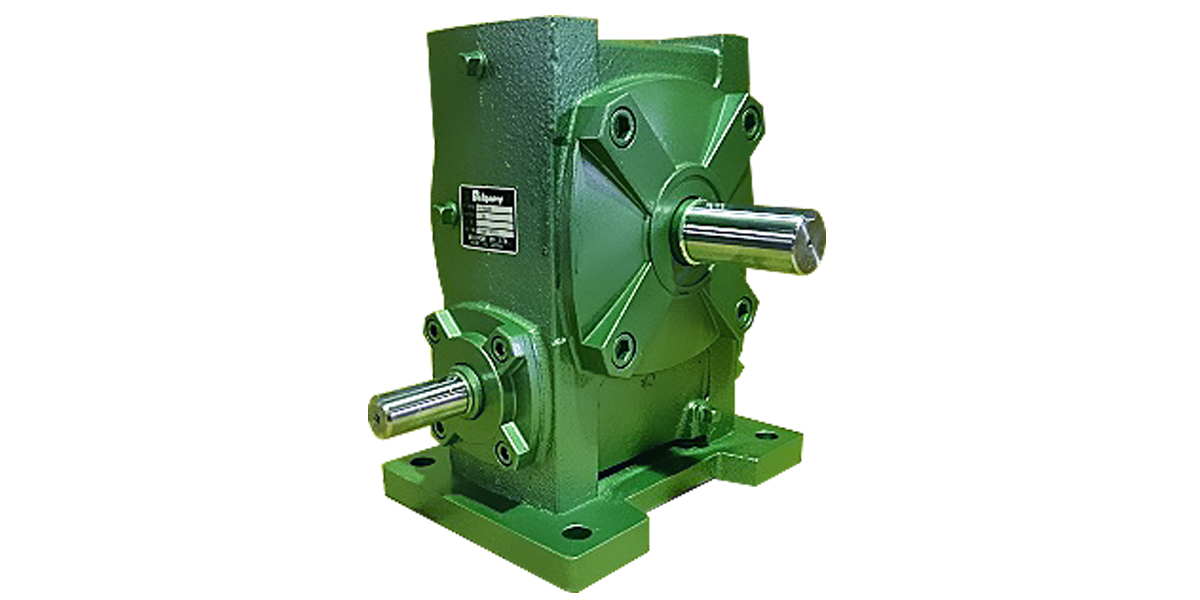

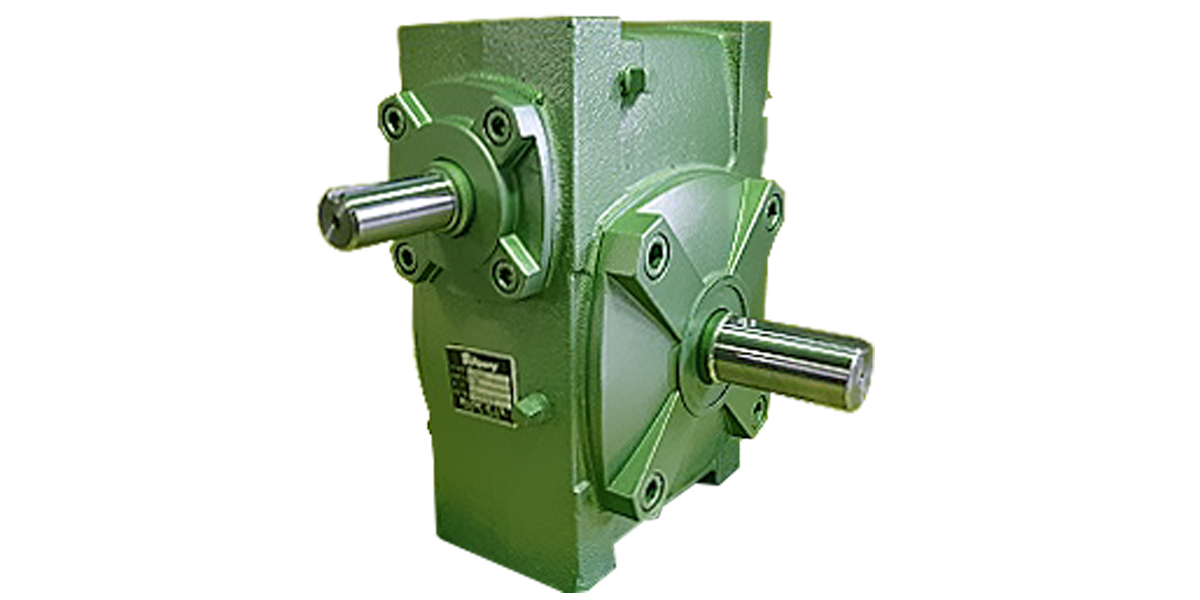

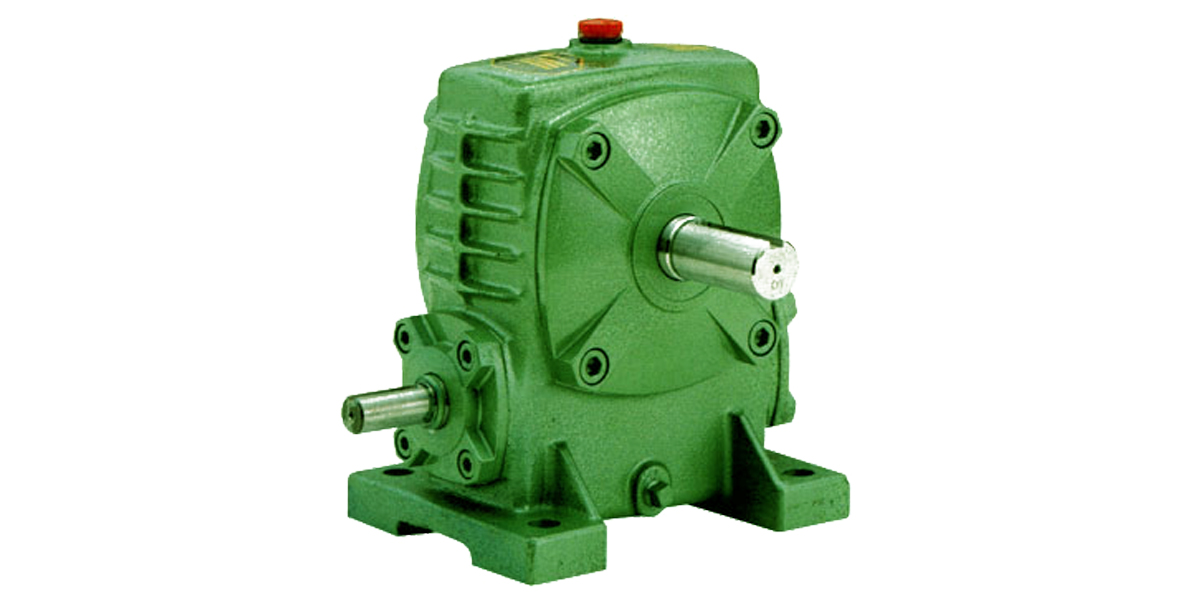

| 仕様 | 取り付け脚一体型の中実軸ウオーム減速機です。縦置き型で入力軸を上方配置したモデルです。 | 取り付け脚一体型の中実軸ウオーム減速機です。縦置き型で入力軸を下方配置したモデルです。 | 取り付け脚一体型の中実軸ウオーム減速機です。横置き型で出力軸が上下軸となるモデルです。 | 取り付け脚別体型の中実軸ウオーム減速機です。取り付け脚を別途ご用意いただくモデルです。 | 取り付け脚別体型の中実軸ウオーム減速機です。縦置き型で入力軸を上方配置したモデルです。 | 取り付け脚別体型の中実軸ウオーム減速機です。縦置き型で入力軸を下方配置したモデルです。 |
| 標準適応モータ出力 | 0.2kW～2.2kW | 0.2kW～2.2kW | 0.2kW～2.2kW | 0.4kW～2.2kW | 0.4kW～2.2kW | 0.4kW～2.2kW |
| 減速比率 | 1/10,1/15,1/20,1/25,1/30,1/40,1/50,1/60 | 1/10,1/15,1/20,1/25,1/30,1/40,1/50,1/60 | 1/10,1/15,1/20,1/25,1/30,1/40,1/50,1/60 | 1/10,1/15,1/20,1/25,1/30,1/40,1/50,1/60 | 1/10,1/15,1/20,1/25,1/30,1/40,1/50,1/60 | 1/10,1/15,1/20,1/25,1/30,1/40,1/50,1/60 |
|
CAD
会員限定
|
- | - | - | - | - | - |
|
カタログ
|
- | - | - | - | - | - |
|
取扱説明書
|
- | - | - | - | - | - |
| 詳細ページ | 詳細ページ | 詳細ページ | 詳細ページ | 詳細ページ | 詳細ページ | 詳細ページ |
| N-PFOモデル | N-PFHモデル | N-PFHRモデル | N-PFHAモデル | N-PFHOモデル | |
|---|---|---|---|---|---|
| 画像 |
|
|
|
|
|

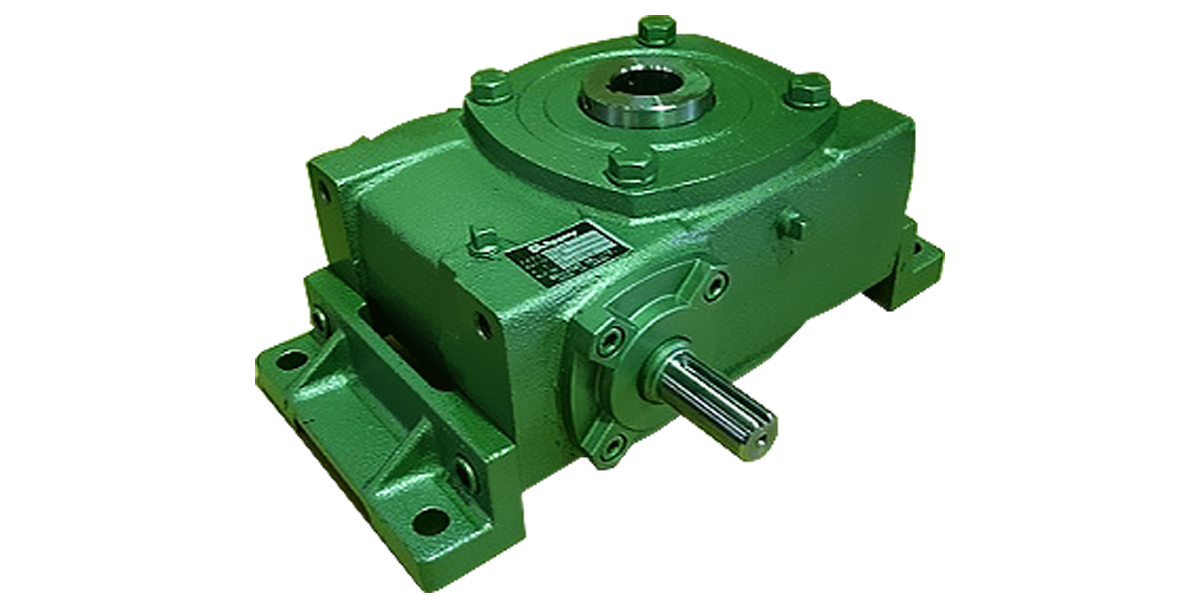

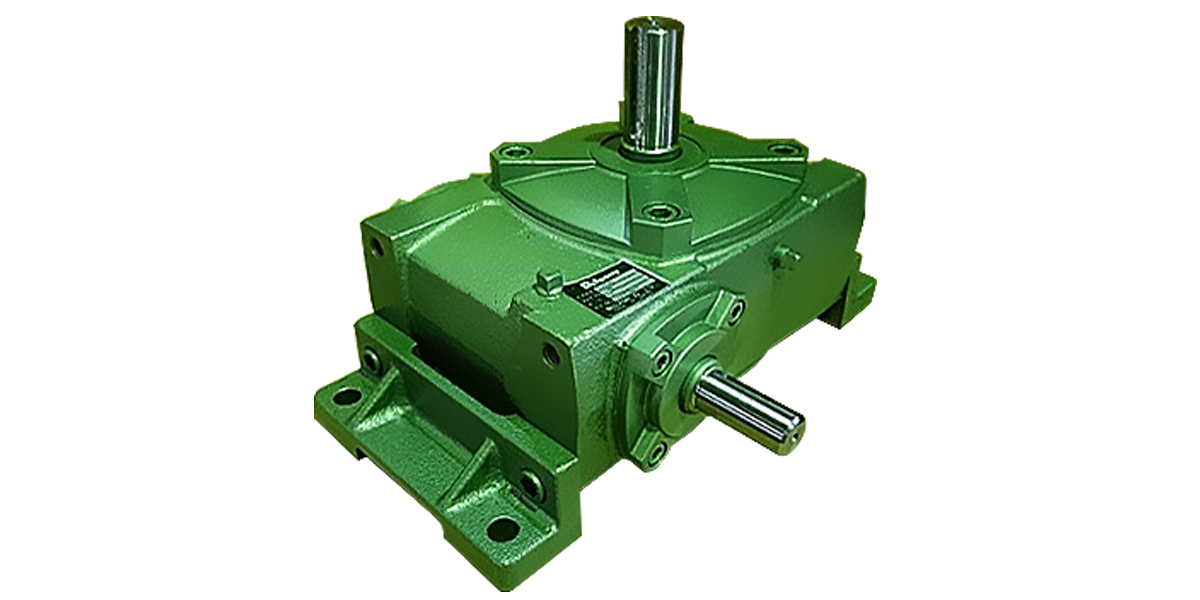

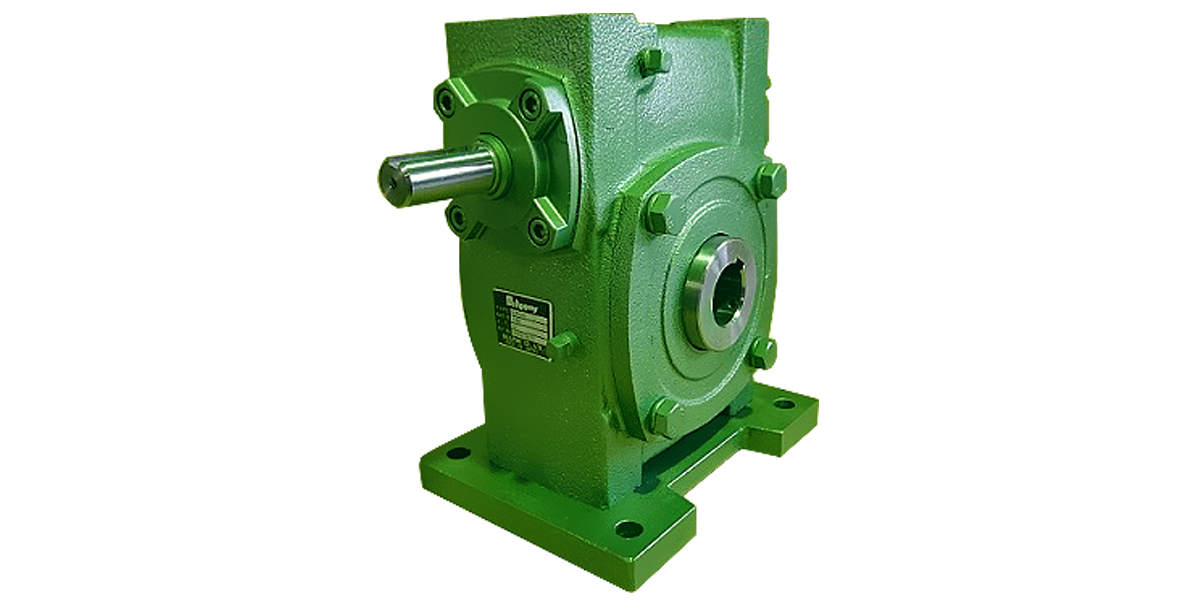

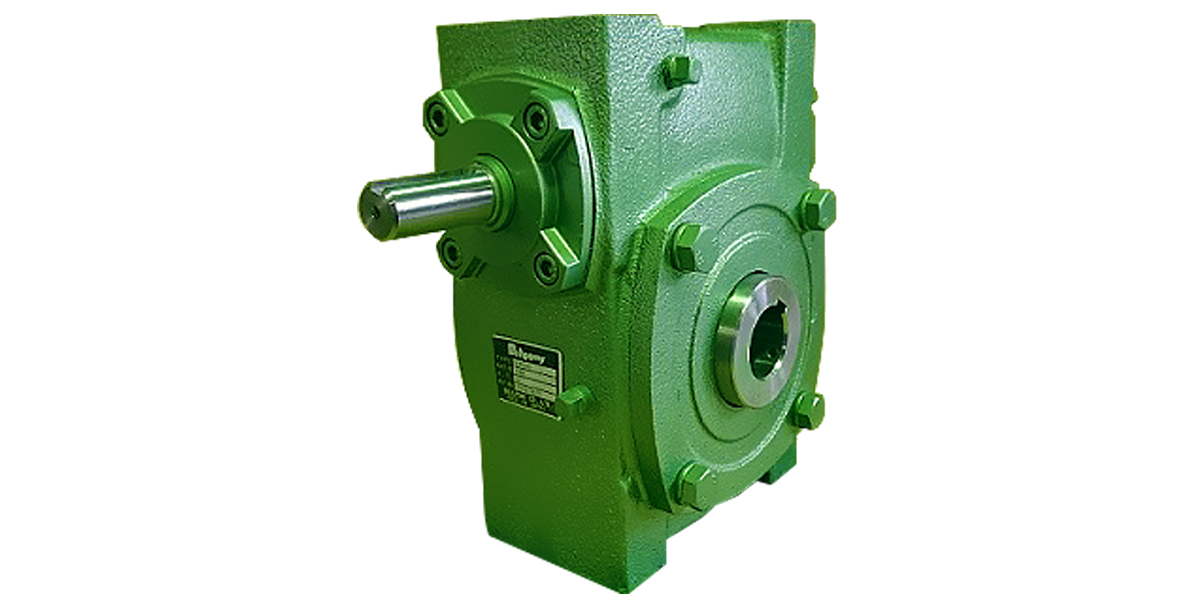

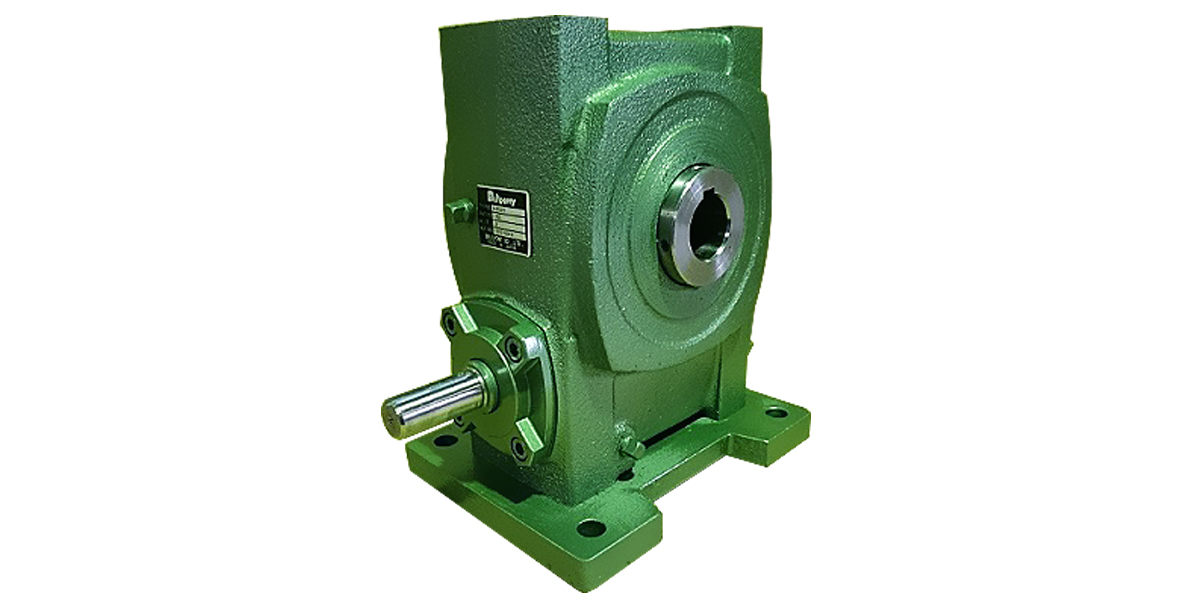

| 仕様 | 取り付け脚別体型の中実軸ウオーム減速機です。横置き型で出力軸が上下軸となるモデルです。 | 取り付け脚別体型の中空軸ウオーム減速機です。取り付け脚を別途ご用意いただくモデルです。 | 取り付け脚別体型の中空軸ウオーム減速機です。縦置き型で入力軸を上方配置したモデルです。 | 取り付け脚別体型の中空軸ウオーム減速機です。縦置き型で入力軸を下方配置したモデルです。 | 取り付け脚別体型の中空軸ウオーム減速機です。横置き型で出力軸が上下軸となるモデルです。 |
| 標準適応モータ出力 | 0.2kW～2.2kW | 0.4kW～2.2kW | 0.4kW～2.2kW | 0.4kW～2.2kW | 0.4kW～2.2kW |
| 減速比率 | 1/10,1/20,1/30,1/40,1/50,1/60 | 1/10,1/20,1/30,1/40,1/50,1/60 | 1/10,1/20,1/30,1/40,1/50,1/60 | 1/10,1/20,1/30,1/40,1/50,1/60 | 1/10,1/15,1/20,1/25,1/30,1/40,1/50,1/60 |
|
CAD
会員限定
|
- | - | - | - | - |
|
カタログ
|
- | - | - | - | - |
|
取扱説明書
|
- | - | - | - | - |
| 詳細ページ | 詳細ページ | 詳細ページ | 詳細ページ | 詳細ページ | 詳細ページ |
