MALOモデル

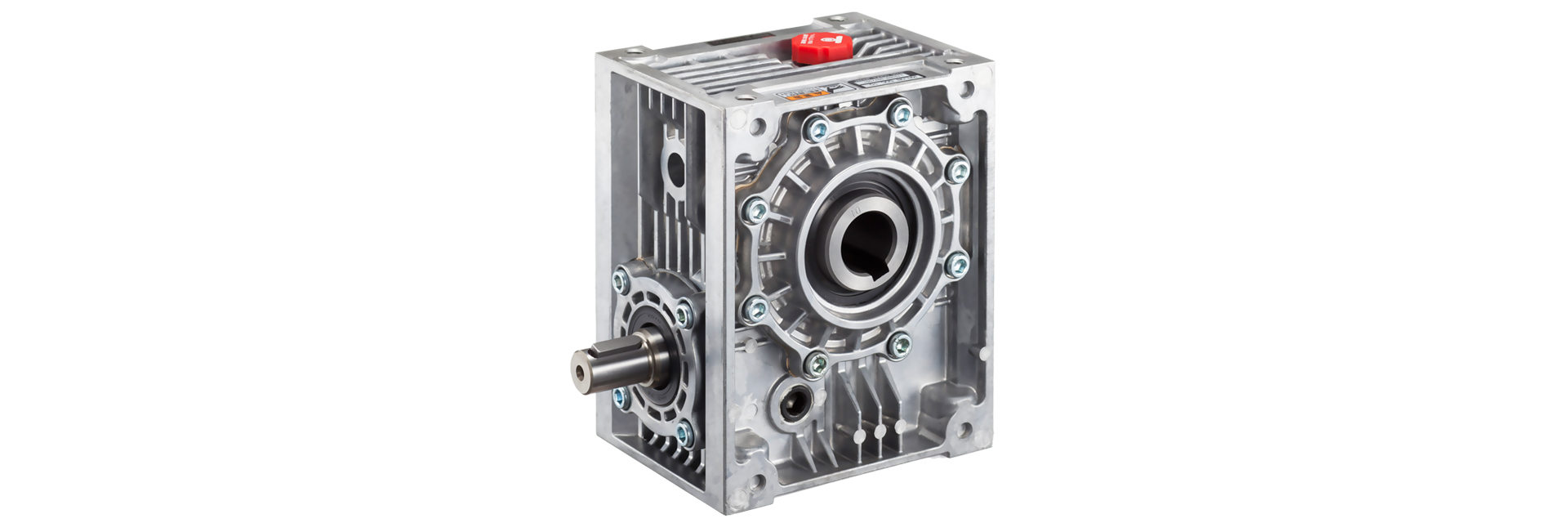

マキエース　ウオーム減速機は、ウオームとホイールを組み合わせたウオーム減速機で、高減速比・低騒音・低振動といった特長に加え、高伝達効率・高トルク・高オーバーハングロード・スリムさ等を追求したコンパクトな中空軸ウオーム減速機です。アルミダイカストケースの採用で大幅な軽量化を実現しました。

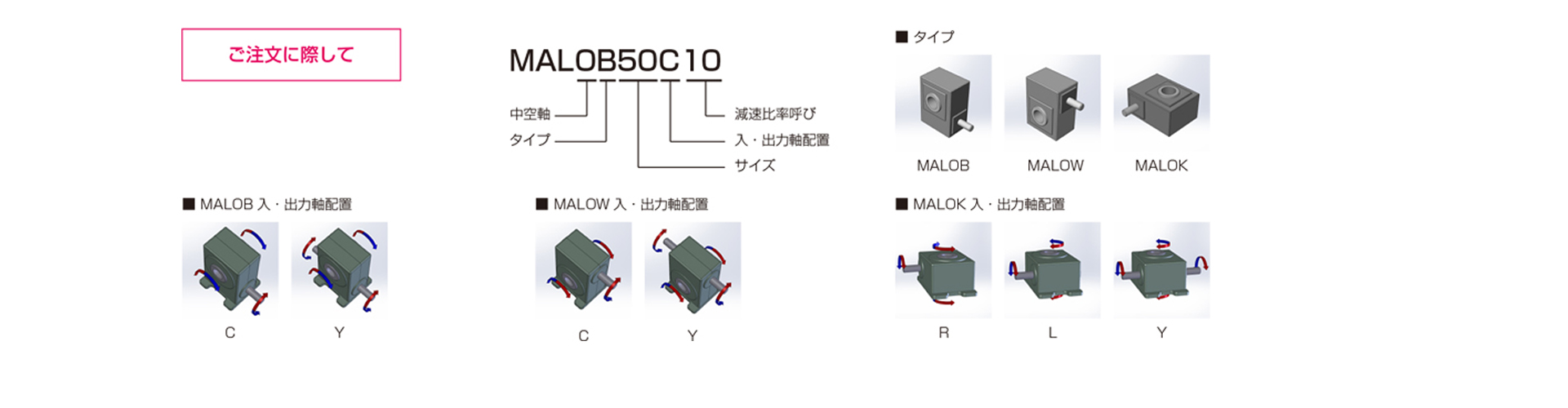

【仕様】

MALO 仕様表

型式	減速比率	入力回転速度[min-1]																				価格[円]
		1800				1500				1000				750				500
		入力容量 [kW]	効率 [%]	出力トルク [N・m]	許容 O.H.L.(BD/2)[N]	入力容量 [kW]	効率 [%]	出力トルク [N・m]	許容 O.H.L.(BD/2)[N]	入力容量 [kW]	効率 [%]	出力トルク [N・m]	許容 O.H.L.(BD/2)[N]	入力容量 [kW]	効率 [%]	出力トルク [N・m]	許容 O.H.L.(BD/2)[N]	入力容量 [kW]	効率 [%]	出力トルク [N・m]	許容 O.H.L.(BD/2)[N]
MALOB50	1/10	1.77	91.2	85.3	2940	1.62	90.4	93.1	2940	1.26	89.1	107	2940	1.19	88.7	112	2940	0.82	86.3	136	2940	－
MALOB50	1/15	1.52	88.2	107	2940	1.35	87.3	113	2940	1.07	85.7	131	2940	1.00	85.0	135	2940	0.69	82.2	164	2940	－
MALOB50	1/20	1.08	86.5	99	2940	0.97	85.6	107	2940	0.75	83.6	121	2940	0.71	83.0	125	2940	0.49	80.0	150	2940	－
MALOB50	1/25	0.84	84.5	94.1	2940	0.75	83.6	101	2940	0.58	81.3	114	2940	0.55	80.6	118	2940	0.37	77.4	140	2940	－
MALOB50	1/30	0.97	79.8	124	2940	0.88	78.3	132	2940	0.68	76.0	149	2940	0.65	75.0	155	2940	0.44	71.0	182	2940	－
MALOB50	1/40	0.67	77.0	110	2940	0.60	75.8	117	2940	0.47	72.8	133	2940	0.45	71.9	137	2940	0.30	67.8	159	2940	－
MALOB50	1/50	0.50	73.8	99	2940	0.45	72.5	105	2940	0.36	69.2	120	2940	0.33	68.3	123	2940	0.22	64.0	140	2940	－
MALOB50	1/60	0.39	70.8	89.2	2940	0.35	69.5	95.1	2940	0.28	65.9	106	2940	0.26	65.0	109	2940	0.18	60.5	125	2940	－
MALOW50	1/10	1.77	91.2	85.3	2940	1.62	90.4	93.1	2940	1.26	89.1	107	2940	1.19	88.7	112	2940	0.82	86.3	136	2940	－
MALOW50	1/15	1.52	88.2	107	2940	1.35	87.3	113	2940	1.07	85.7	131	2940	1.00	85.0	135	2940	0.69	82.2	164	2940	－
MALOW50	1/20	1.08	86.5	99	2940	0.97	85.6	107	2940	0.75	83.6	121	2940	0.71	83.0	125	2940	0.49	80.0	150	2940	－
MALOW50	1/25	0.84	84.5	94.1	2940	0.75	83.6	101	2940	0.58	81.3	114	2940	0.55	80.6	118	2940	0.37	77.4	140	2940	－
MALOW50	1/30	0.97	79.8	124	2940	0.88	78.3	132	2940	0.68	76.0	149	2940	0.65	75.0	155	2940	0.44	71.0	182	2940	－
MALOW50	1/40	0.67	77.0	110	2940	0.60	75.8	117	2940	0.47	72.8	133	2940	0.45	71.9	137	2940	0.30	67.8	159	2940	－
MALOW50	1/50	0.50	73.8	99	2940	0.45	72.5	105	2940	0.36	69.2	120	2940	0.33	68.3	123	2940	0.22	64.0	140	2940	－
MALOW50	1/60	0.39	70.8	89.2	2940	0.35	69.5	95.1	2940	0.28	65.9	106	2940	0.26	65.0	109	2940	0.18	60.5	125	2940	－
MALOK50	1/10	1.77	91.2	85.3	2940	1.62	90.4	93.1	2940	1.26	89.1	107	2940	1.19	88.7	112	2940	0.82	86.3	136	2940	－
MALOK50	1/15	1.52	88.2	107	2940	1.35	87.3	113	2940	1.07	85.7	131	2940	1.00	85.0	135	2940	0.69	82.2	164	2940	－
MALOK50	1/20	1.08	86.5	99	2940	0.97	85.6	107	2940	0.75	83.6	121	2940	0.71	83.0	125	2940	0.49	80.0	150	2940	－
MALOK50	1/25	0.84	84.5	94.1	2940	0.75	83.6	101	2940	0.58	81.3	114	2940	0.55	80.6	118	2940	0.37	77.4	140	2940	－
MALOK50	1/30	0.97	79.8	124	2940	0.88	78.3	132	2940	0.68	76.0	149	2940	0.65	75.0	155	2940	0.44	71.0	182	2940	－
MALOK50	1/40	0.67	77.0	110	2940	0.60	75.8	117	2940	0.47	72.8	133	2940	0.45	71.9	137	2940	0.30	67.8	159	2940	－
MALOK50	1/50	0.50	73.8	99	2940	0.45	72.5	105	2940	0.36	69.2	120	2940	0.33	68.3	123	2940	0.22	64.0	140	2940	－
MALOK50	1/60	0.39	70.8	89.2	2940	0.35	69.5	95.1	2940	0.28	65.9	106	2940	0.26	65.0	109	2940	0.18	60.5	125	2940	－
MALOB63	1/10	3.30	92.5	163	4410	3.00	91.4	174	4410	2.38	89.6	203	4410	2.01	88.8	227	4410	1.58	86.9	261	4410	－
MALOB63	1/15	2.70	89.7	192	4410	2.44	88.3	206	4410	1.94	86.2	240	4410	1.59	85.1	259	4410	1.27	82.7	300	4410	－
MALOB63	1/20	1.96	87.7	182	4410	1.77	86.6	195	4410	1.40	84.7	225	4410	1.17	83.1	250	4410	0.90	81.0	281	4410	－
MALOB63	1/25	1.51	85.9	173	4410	1.37	84.8	185	4410	1.06	82.9	209	4410	0.90	81.0	231	4410	0.68	78.9	259	4410	－
MALOB63	1/30	1.54	81.8	200	4410	1.38	79.9	211	4410	1.20	76.7	264	4410	1.03	75.0	295	4410	0.80	71.7	331	4410	－
MALOB63	1/40	1.20	78.8	201	4410	1.08	77.1	213	4410	0.85	74.4	243	4410	0.72	71.9	266	4410	0.55	69.1	291	4410	－
MALOB63	1/50	0.90	75.9	182	4410	0.82	74.2	194	4410	0.64	71.6	219	4410	0.54	68.8	238	4410	0.41	66.1	260	4410	－
MALOB63	1/60	0.70	72.8	164	4410	0.63	71.1	173	4410	0.50	68.3	197	4410	0.41	65.3	209	4410	0.32	62.5	233	4410	－
MALOW63	1/10	3.30	92.5	163	4410	3.00	91.4	174	4410	2.38	89.6	203	4410	2.01	88.8	227	4410	1.58	86.9	261	4410	－
MALOW63	1/15	2.70	89.7	192	4410	2.44	88.3	206	4410	1.94	86.2	240	4410	1.59	85.1	259	4410	1.27	82.7	300	4410	－
MALOW63	1/20	1.96	87.7	182	4410	1.77	86.6	195	4410	1.40	84.7	225	4410	1.17	83.1	250	4410	0.90	81.0	281	4410	－
MALOW63	1/25	1.51	85.9	173	4410	1.37	84.8	185	4410	1.06	82.9	209	4410	0.90	81.0	231	4410	0.68	78.9	259	4410	－
MALOW63	1/30	1.54	81.8	200	4410	1.38	79.9	211	4410	1.20	76.7	264	4410	1.03	75.0	295	4410	0.80	71.7	331	4410	－
MALOW63	1/40	1.20	78.8	201	4410	1.08	77.1	213	4410	0.85	74.4	243	4410	0.72	71.9	266	4410	0.55	69.1	291	4410	－
MALOW63	1/50	0.90	75.9	182	4410	0.82	74.2	194	4410	0.64	71.6	219	4410	0.54	68.8	238	4410	0.41	66.1	260	4410	－
MALOW63	1/60	0.70	72.8	164	4410	0.63	71.1	173	4410	0.50	68.3	197	4410	0.41	65.3	209	4410	0.32	62.5	233	4410	－
MALOK63	1/10	3.30	92.5	163	4410	3.00	91.4	174	4410	2.38	89.6	203	4410	2.01	88.8	227	4410	1.58	86.9	261	4410	－
MALOK63	1/15	2.70	89.7	192	4410	2.44	88.3	206	4410	1.94	86.2	240	4410	1.59	85.1	259	4410	1.27	82.7	300	4410	－
MALOK63	1/20	1.96	87.7	182	4410	1.77	86.6	195	4410	1.40	84.7	225	4410	1.17	83.1	250	4410	0.90	81.0	281	4410	－
MALOK63	1/25	1.51	85.9	173	4410	1.37	84.8	185	4410	1.06	82.9	209	4410	0.90	81.0	231	4410	0.68	78.9	259	4410	－
MALOK63	1/30	1.54	81.8	200	4410	1.38	79.9	211	4410	1.20	76.7	264	4410	1.03	75.0	295	4410	0.80	71.7	331	4410	－
MALOK63	1/40	1.20	78.8	201	4410	1.08	77.1	213	4410	0.85	74.4	243	4410	0.72	71.9	266	4410	0.55	69.1	291	4410	－
MALOK63	1/50	0.90	75.9	182	4410	0.82	74.2	194	4410	0.64	71.6	219	4410	0.54	68.8	238	4410	0.41	66.1	260	4410	－
MALOK63	1/60	0.70	72.8	164	4410	0.63	71.1	173	4410	0.50	68.3	197	4410	0.41	65.3	209	4410	0.32	62.5	233	4410	－

【寸法】MALOB（ダイレクト取付,下ウォーム形）

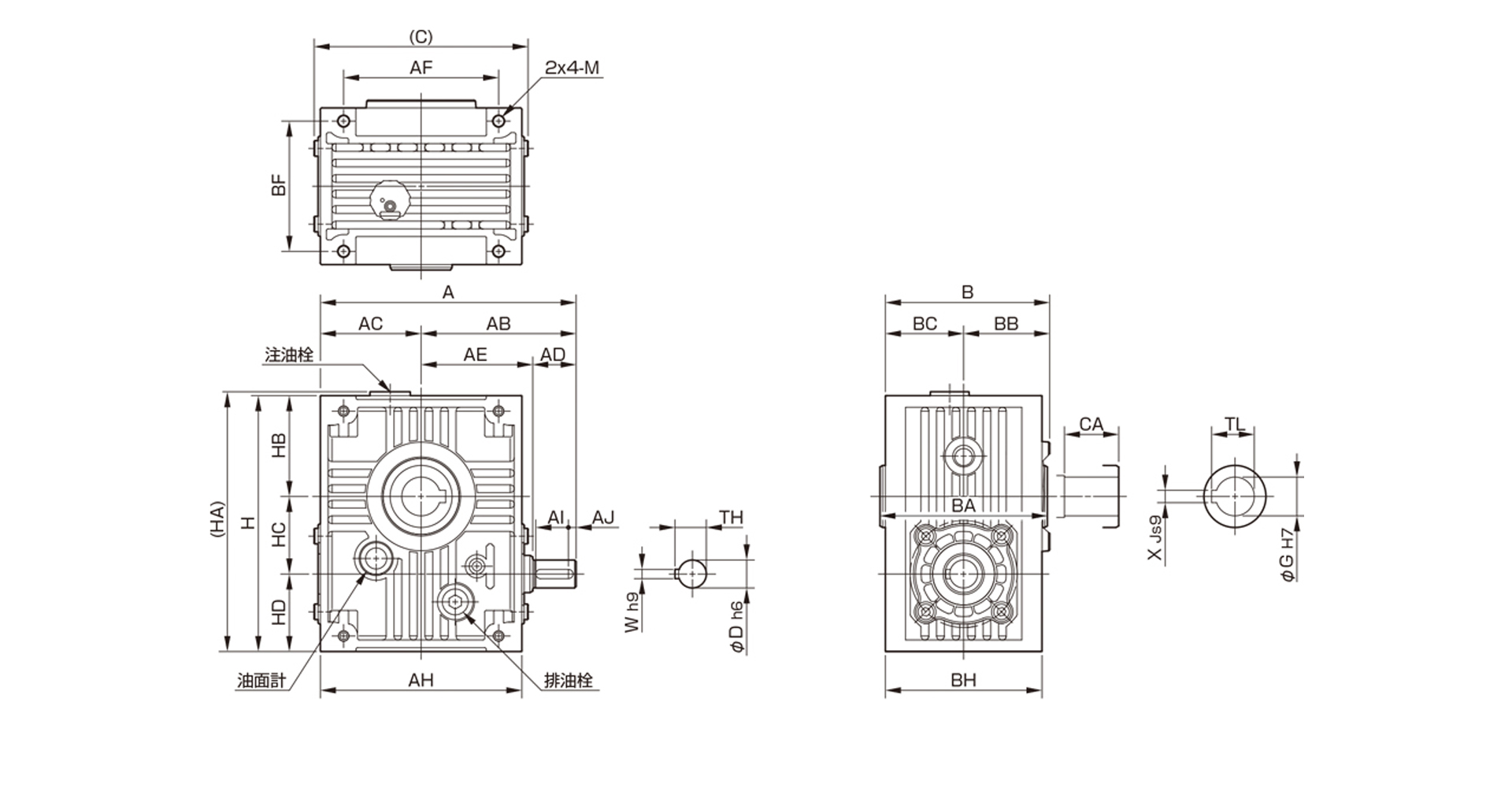

三木プーリのマキシンコーウォーム減速機MALOモデル寸法図外形寸法および取付寸法を示す寸法図

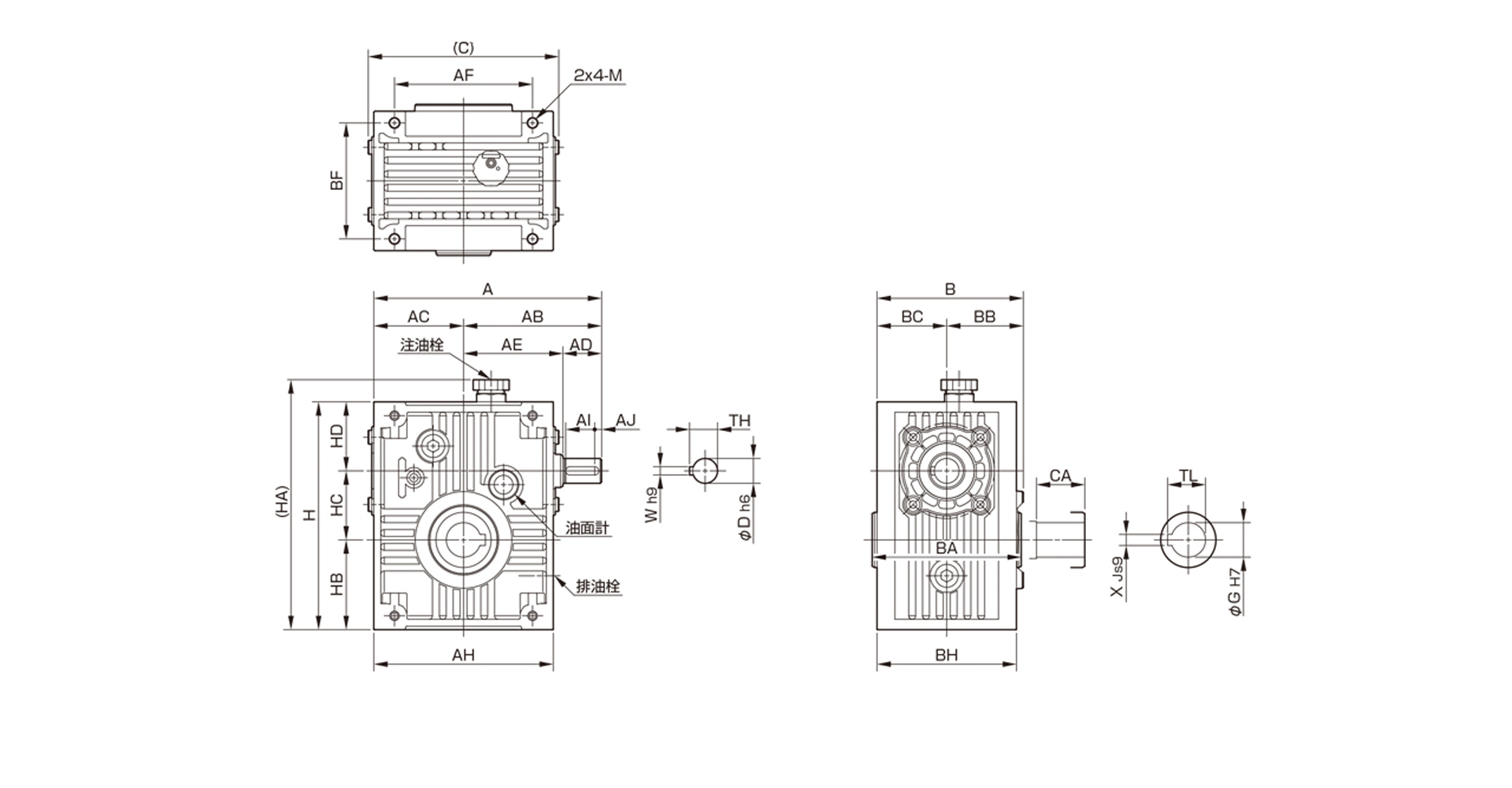

【寸法】MALOW（ダイレクト取付,上ウォーム形）

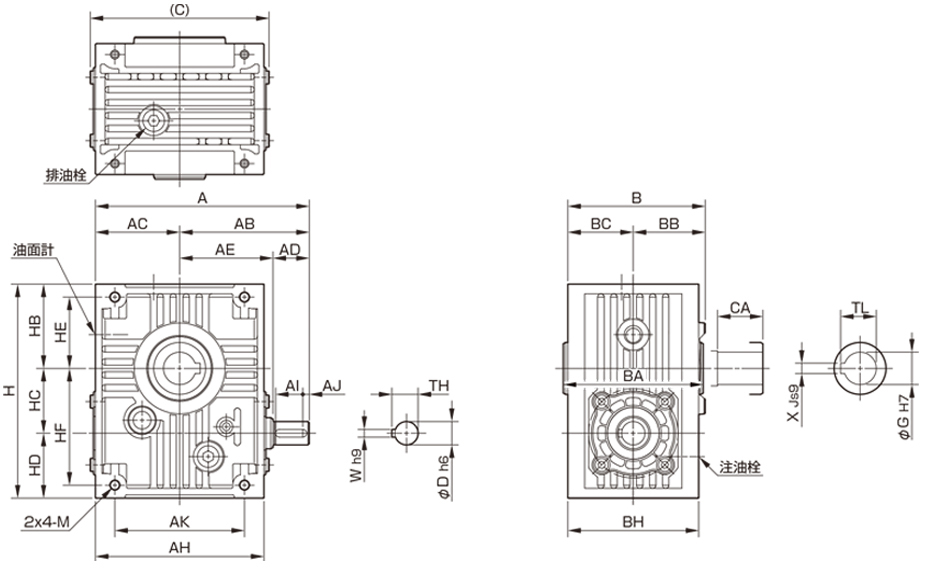

【寸法】MALOK（ダイレクト取付,出力軸垂直）

単位[mm]

型式	A	AB	AC	AD	AE	AF	AH	AK	B	BA	BB	BC	BF	BH	C
型式	A	AB	AC	AD	AE	AF	AH	AK	B	BA	BB	BC	BF	BH	C
MALOB50	165	100	65	28	72	100	130	-	106	108	55.5	50.5	84	101	138
MALOW50	165	100	65	28	72	100	130	-	106	108	55.5	50.5	84	101	138
MALOK50	165	100	65	28	72	-	130	100	106	108	55.5	50	-	100	138
MALOB63	184.5	113	71.5	36	77	120	143	-	119	118	64	55	90	110.5	149
MALOW63	184.5	113	71.5	36	77	120	143	-	119	118	64	55	90	110.5	149
MALOK63	184.5	113	71.5	36	77	-	143	110	119	118	64	55	-	110	149

単位[mm]

型式	H	HA	HB	HC	HD	HE	HF	M	入力軸					出力軸				質量[kg]
型式	H	HA	HB	HC	HD	HE	HF	M	AI	AJ	D	W	TH	CA	G	X	TL	質量[kg]
MALB50	165	167.5	65	50	50	-	-	M8 深16	21	5	18	6	20.5	35	25	8	28.3	4.8
MALW50	165	181	65	50	50	-	-	M8 深16	21	5	18	6	20.5	35	25	8	28.3	4.8
MALK50	165.5	-	65	50	50.5	55	90	M8 深16	21	5	18	6	20.5	35	25	8	28.3	4.8
MALB63	190	-	77	63	50	-	-	M10 深20	25	5	20	6	22.5	40	30	8	33	6.1
MALW63	190	-	77	63	50	-	-	M10 深20	25	5	20	6	22.5	40	30	8	33	6.1
MALK63	190.5	-	77	63	50.5	65	100	M10 深20	25	5	20	6	22.5	40	30	8	33	6.1
