MAO25モデル

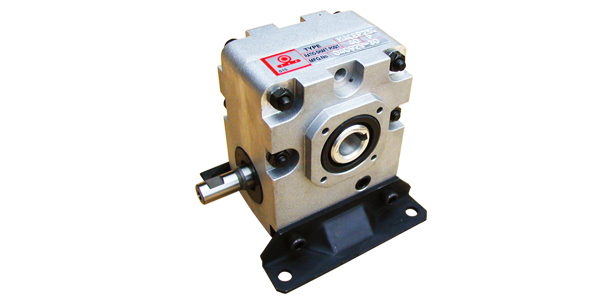

三木プーリのマキシンコー ウォーム減速機 MAO25タイプ 製品画像（中空軸コンパクト減速機・ウォームギヤ）
マキエース　ウオーム減速機は、ウオームとホイールを組み合わせたウオーム減速機で、高減速比・低騒音・低振動といった特長に加え、高伝達効率・高トルク・高オーバーハングロード・スリムさ等を追求したコンパクトな中空軸ウオーム減速機です。アルミダイカストケースの採用で大幅な軽量化を実現しました。

【仕様】

MAO25 / MAOBP25 / MAOWP25 / MAOKP25 仕様表
型式 減速比率 入力回転速度
[min-1]		 価格
[円]
1800 1500 1200 1000 750 500
入力容量
[kW]		 出力トルク
[N・m]		 許容O.H.L.
(25/2)[N]		 入力容量
[kW]		 出力トルク
[N・m]		 許容O.H.L.
(25/2)[N]		 入力容量
[kW]		 出力トルク
[N・m]		 許容O.H.L.
(25/2)[N]		 入力容量
[kW]		 出力トルク
[N・m]		 許容O.H.L.
(25/2)[N]		 入力容量
[kW]		 出力トルク
[N・m]		 許容O.H.L.
(25/2)[N]		 入力容量
[kW]		 出力トルク
[N・m]		 許容O.H.L.
(25/2)[N]
MAO25 1/10 0.29 11.2 423 0.26 12.0 423 0.23 13.0 423 0.20 13.6 423 0.17 15.3 423 0.13 17.4 423 －
MAO25 1/20 0.14 9.0 423 0.12 9.5 423 0.11 10.1 423 0.10 11.1 423 0.08 11.9 423 0.06 13.5 423 －
MAO25 1/30 0.13 12.1 423 0.12 12.7 423 0.10 13.6 423 0.10 14.6 423 0.08 15.6 423 0.06 17.7 423 －
MAO25 1/40 0.09 9.9 423 0.08 10.4 423 0.08 11.2 423 0.07 12.0 423 0.06 12.9 423 0.05 14.1 423 －
MAO25 1/50 0.08 9.0 423 0.07 9.0 423 0.06 10.1 423 0.05 10.1 423 0.05 11.2 423 0.04 12.3 423 －
MAO25 1/60 0.07 8.9 423 0.06 8.9 423 0.05 9.0 423 0.05 10.2 423 0.04 11.3 423 0.03 12.4 423 －
MAOBP25 1/10 0.29 11.2 423 0.26 12.0 423 0.23 13.0 423 0.20 13.6 423 0.17 15.3 423 0.13 17.4 423 －
MAOBP25 1/20 0.14 9.0 423 0.12 9.5 423 0.11 10.1 423 0.10 11.1 423 0.08 11.9 423 0.06 13.5 423 －
MAOBP25 1/30 0.13 12.1 423 0.12 12.7 423 0.10 13.6 423 0.10 14.6 423 0.08 15.6 423 0.06 17.7 423 －
MAOBP25 1/40 0.09 9.9 423 0.08 10.4 423 0.08 11.2 423 0.07 12.0 423 0.06 12.9 423 0.05 14.1 423 －
MAOBP25 1/50 0.08 9.0 423 0.07 9.0 423 0.06 10.1 423 0.05 10.1 423 0.05 11.2 423 0.04 12.3 423 －
MAOBP25 1/60 0.07 8.9 423 0.06 8.9 423 0.05 9.0 423 0.05 10.2 423 0.04 11.3 423 0.03 12.4 423 －
MAOWP25 1/10 0.29 11.2 423 0.26 12.0 423 0.23 13.0 423 0.20 13.6 423 0.17 15.3 423 0.13 17.4 423 －
MAOWP25 1/20 0.14 9.0 423 0.12 9.5 423 0.11 10.1 423 0.10 11.1 423 0.08 11.9 423 0.06 13.5 423 －
MAOWP25 1/30 0.13 12.1 423 0.12 12.7 423 0.10 13.6 423 0.10 14.6 423 0.08 15.6 423 0.06 17.7 423 －
MAOWP25 1/40 0.09 9.9 423 0.08 10.4 423 0.08 11.2 423 0.07 12.0 423 0.06 12.9 423 0.05 14.1 423 －
MAOWP25 1/50 0.08 9.0 423 0.07 9.0 423 0.06 10.1 423 0.05 10.1 423 0.05 11.2 423 0.04 12.3 423 －
MAOWP25 1/60 0.07 8.9 423 0.06 8.9 423 0.05 9.0 423 0.05 10.2 423 0.04 11.3 423 0.03 12.4 423 －
MAOKP25 1/10 0.29 11.2 423 0.26 12.0 423 0.23 13.0 423 0.20 13.6 423 0.17 15.3 423 0.13 17.4 423 －
MAOKP25 1/20 0.14 9.0 423 0.12 9.5 423 0.11 10.1 423 0.10 11.1 423 0.08 11.9 423 0.06 13.5 423 －
MAOKP25 1/30 0.13 12.1 423 0.12 12.7 423 0.10 13.6 423 0.10 14.6 423 0.08 15.6 423 0.06 17.7 423 －
MAOKP25 1/40 0.09 9.9 423 0.08 10.4 423 0.08 11.2 423 0.07 12.0 423 0.06 12.9 423 0.05 14.1 423 －
MAOKP25 1/50 0.08 9.0 423 0.07 9.0 423 0.06 10.1 423 0.05 10.1 423 0.05 11.2 423 0.04 12.3 423 －
MAOKP25 1/60 0.07 8.9 423 0.06 8.9 423 0.05 9.0 423 0.05 10.2 423 0.04 11.3 423 0.03 12.4 423 －

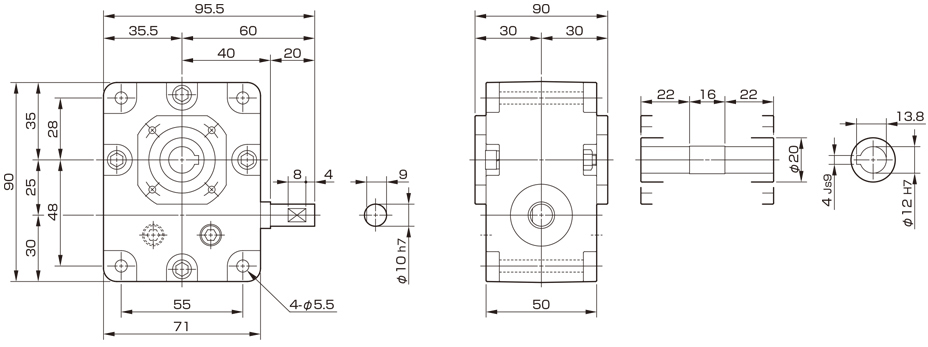

【寸法】MAOモデル（ダイレクト取付タイプ）

三木プーリのマキシンコー ウォーム減速機MAO25モデル寸法図 外形寸法および取付寸法を示す寸法図

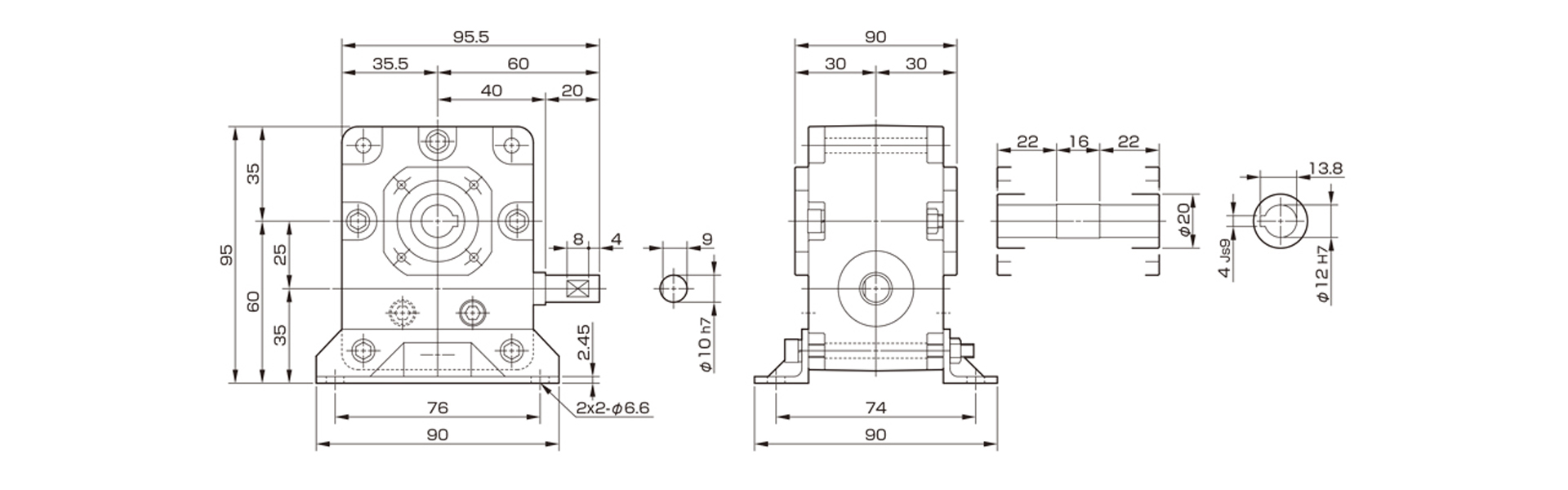

【寸法】MAOBPモデル（脚取付,入力軸下方タイプ）

三木プーリのマキシンコー ウォーム減速機MAO25モデル寸法図 外形寸法および取付寸法を示す寸法図

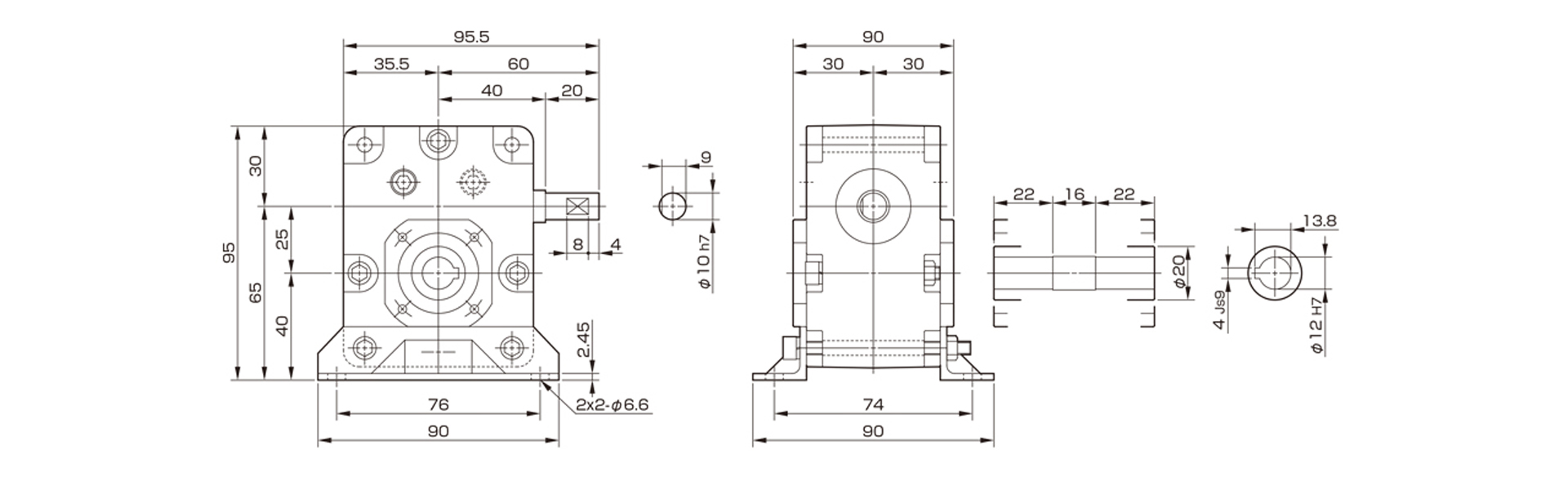

【寸法】MAOWPモデル（脚取付,入力軸上方タイプ）

三木プーリのマキシンコー ウォーム減速機MAO25モデル寸法図 外形寸法および取付寸法を示す寸法図

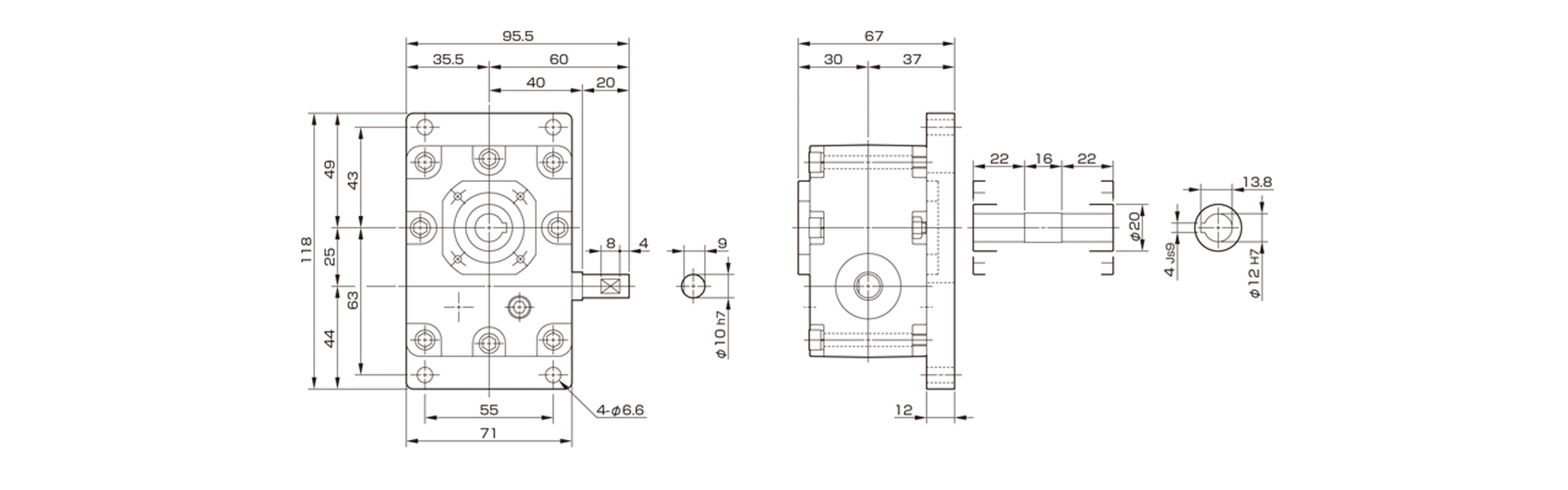

【寸法】MAOKPモデル（脚取付,出力軸上下タイプ）

三木プーリのマキシンコー ウォーム減速機MAO25モデル寸法図 外形寸法および取付寸法を示す寸法図

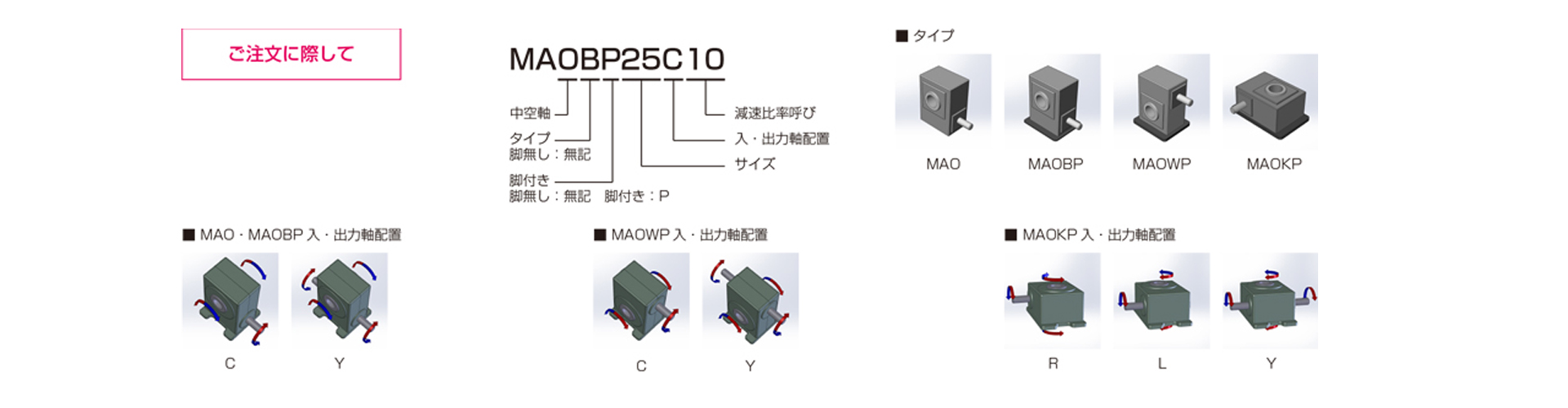

三木プーリのMAO25モデル マキシンコー ウォーム減速機 ご注文時の型式構成説明図
