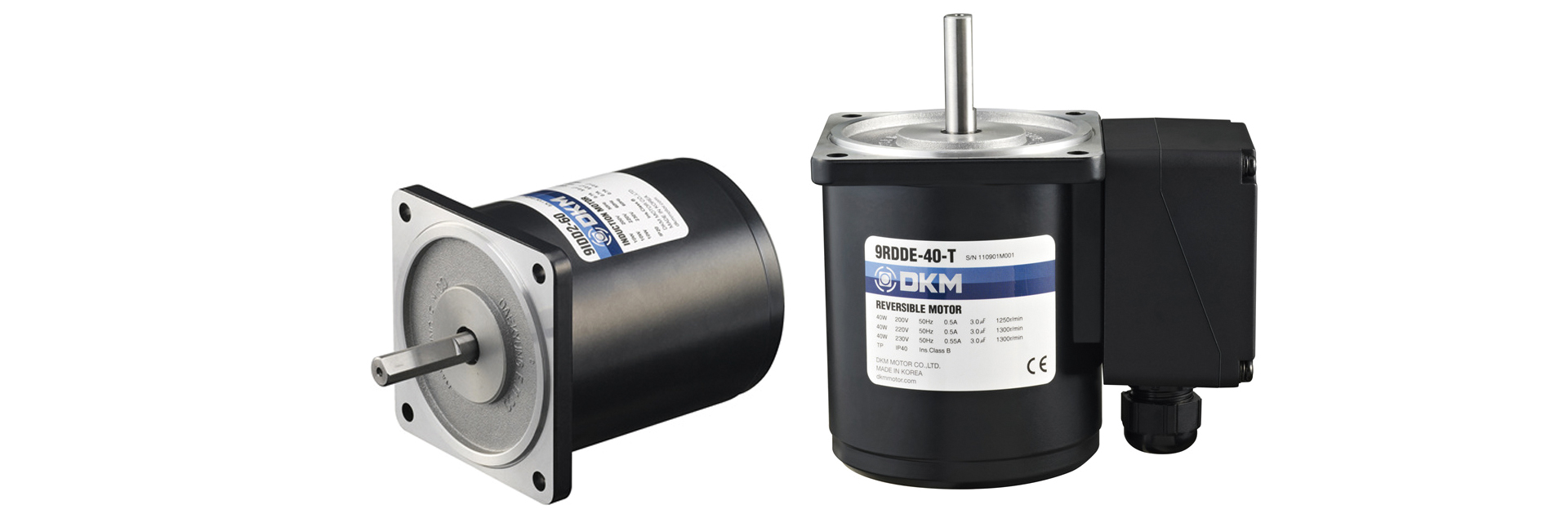

DKMインダクションモータ（90mm）40w/60w/90w/120w/150w/180w/200w

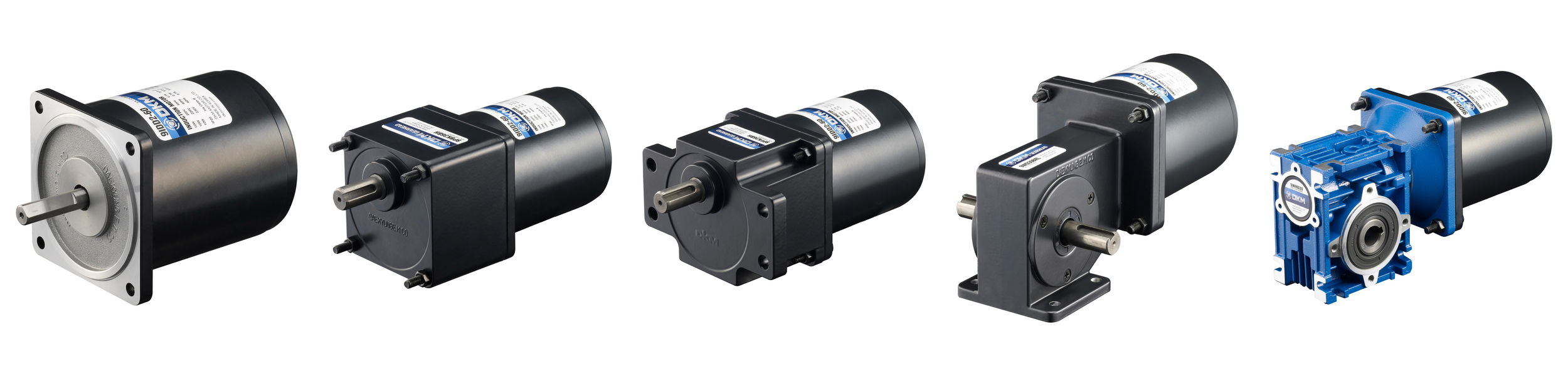

取り付けサイズ90mm角、モータ出力40 W～200 W、7種類のサイズです。電源は、単相・三相、100V級・200V級・400V級をラインアップ。

【仕様】□90_40w

モータ仕様表

リード線タイプ	端子箱タイプ	容量 [W]	電圧 [V]	周波数 [Hz]	極数	定格 [分]	起動トルク [N･m]	回転数 [r/min.]	電流 [A]	定格トルク [N･m]	コンデンサ [μF/VAC]
9ID【】（1 or A）-40□	9ID【】（1 or A）- 40□-T	40	単相110	60	4	連続	0.260	1600	0.80	0.244	10 / 250
9ID【】B - 40□	9ID【】B - 40□-T	40	単相100	50	4	連続	0.220	1250	0.89	0.312	10 / 250
9ID【】B - 40□	9ID【】B - 40□-T	40	単相100	60	4	連続	0.215	1550	0.81	0.252	10 / 250
9ID【】C - 40□	9ID【】C - 40□-T	40	単相200	50	4	連続	0.290	1300	0.49	0.300	3 / 450
9ID【】C - 40□	9ID【】C - 40□-T	40	単相200	60	4	連続	0.275	1600	0.43	0.244	3 /450
9ID【】（2 or D）- 40□	9ID【】（2 or D）- 40□-T	40	単相220	60	4	連続	0.260	1600	0.45	0.244	2.5 /450
9ID【】E - 40□	9ID【】E - 40□-T	40	単相220	50	4	連続	0.210	1300	0.33	0.300	2 /450
9ID【】E - 40□	9ID【】E - 40□-T	40	単相240	50	4	連続	0.260	1300	0.36	0.300	2 /450
9ID【】（3 or G）- 40□	9ID【】（3 or G）- 40□-T	40	3相220	50	4	連続	0.990	1350	0.33	0.289	－
			3相220	60			0.790	1600	0.31	0.244
			3相230	50			1.080	1350	0.35	0.289
			3相230	60			0.850	1600	0.33	0.244
9ID【】J - 405□	9ID【】J - 40□-T	40	3相200	50	4	連続	0.960	1300	0.34	0.300	－
			3相200	60			0.740	1550	0.31	0.252
			3相220	50			0.990	1350	0.33	0.289
			3相220	60			0.790	1600	0.31	0.244
9ID【】（4 or K）- 40□	9ID【】（4 or K）- 40□-T	40	3相380	50	4	連続	1.020	1350	0.19	0.289	－
			3相380	60			0.800	1600	0.18	0.244
			3相400	50			1.110	1350	0.20	0.289
			3相400	60			0.880	1600	0.19	0.244
9ID【】（5 or L）- 40□	9ID【】（5 or L）- 40□-T	40	3相415	50	4	連続	1.000	1350	0.17	0.289	－
			3相415	60			0.800	1600	0.16	0.244
			3相440	50			1.110	1350	0.18	0.289
			3相440	60			0.890	1600	0.17	0.244

【】にはモータ出力軸タイプ記号が入ります(G：歯切軸タイプ / D：Dカット軸タイプ / K：キー溝軸タイプ)。Gは減速機取付用、DとKはモータ単独使用時の出力軸になります。
(　 )には電圧/周波数記号が入ります。（アルファベット表記はサーマル保護方式になります。)
3相 380～440V（電圧/周波数記号 KとL）入力モータはインバータ駆動できません。巻線の絶縁が劣化し、モータ焼損の恐れがあります。
□には取付ける減速機のモデル・タイプ記号が入ります。
減速機付きの場合の許容出力軸トルクはお問合せください。

【寸法】

減速機付き図面は端子箱をスペース都合により省略していますが取付け可能です。

【仕様】□90_60w

モータ仕様表

リード線タイプ	端子箱タイプ	容量 [W]	電圧 [V]	周波数 [Hz]	極数	定格 [分]	起動トルク [N･m]	回転数 [r/min.]	電流 [A]	定格トルク [N･m]	コンデンサ [μF/VAC]
9ID【】（1 or A）-60□	9ID【】（1 or A）- 60□-T	60	単相110	60	4	連続	0.43	1600	1.3	0.365	16.0 / 250
9ID【】B - 60□	9ID【】B - 60□-T	60	単相100	50	4	連続	0.480	1300	1.40	0.450	20.0 /250
9ID【】B - 60□	9ID【】B - 60□-T	60	単相100	60	4	連続	0.460	1600	1.40	0.365	20.0 /250
9ID【】C - 60□	9ID【】C - 60□-T	60	単相200	50	4	連続	0.470	1300	0.71	0.450	5.0 /450
9ID【】C - 60□	9ID【】C - 60□-T	60	単相200	60	4	連続	0.450	1600	0.69	0.365	5.0 /450
9ID【】（2 or D）- 60□	9ID【】（2 or D）- 60□-T	60	単相220	60	4	連続	0.420	1600	0.68	0.365	4.0 /450
9ID【】E - 60□	9ID【】E - 60□-T	60	単相220	50	4	連続	0.390	1300	0.48	0.450	3.5 /450
9ID【】E - 60□	9ID【】E - 60□-T	60	単相240	50	4	連続	0.480	1300	0.54	0.450	3.5 /450
9ID【】（3 or G）- 60□	9ID【】（3 or G）- 60□-T	60	3相220	50	4	連続	1.720	1350	0.59	0.433	－
			3相220	60			1.380	1600	0.53	0.365
			3相230	50			1.880	1350	0.62	0.433
			3相230	60			1.500	1600	0.56	0.365
9ID【】J - 60□	9ID【】J - 60□-T	60	3相200	50	4	連続	1.650	1300	0.57	0.450	－
			3相200	60			1.300	1550	0.52	0.377
			3相220	50			1.720	1350	0.59	0.433
			3相220	60			1.380	1600	0.53	0.365
9ID【】（4 or K）- 60□	9ID【】（4 or K）- 60□-T	60	3相380	50	4	連続	1.670	1350	0.31	0.433	－
			3相380	60			1.340	1600	0.28	0.365
			3相400	50			1.830	1350	0.34	0.433
			3相400	60			1.470	1600	0.30	0.365
9ID【】（5 or L）- 60□	9ID【】（5 or L）- 60□-T	60	3相415	50	4	連続	1.670	1350	0.29	0.433	－
			3相415	60			1.340	1600	0.26	0.365
			3相440	50			1.850	1350	0.31	0.433
			3相440	60			1.500	1600	0.28	0.365

【】にはモータ出力軸タイプ記号が入ります(G：歯切軸タイプ / D：Dカット軸タイプ / K：キー溝軸タイプ)。Gは減速機取付用、DとKはモータ単独使用時の出力軸になります。
(　 )には電圧/周波数記号が入ります。（アルファベット表記はサーマル保護方式になります。)
3相 380～440V（電圧/周波数記号 KとL）入力モータはインバータ駆動できません。巻線の絶縁が劣化し、モータ焼損の恐れがあります。
□には取付ける減速機のモデル・タイプ記号が入ります。
減速機付きの場合の許容出力軸トルクはお問合せください。

【寸法】

減速機付き図面は端子箱をスペース都合により省略していますが取付け可能です。

【仕様】□90_90w

モータ仕様表

リード線タイプ	端子箱タイプ	容量 [W]	電圧 [V]	周波数 [Hz]	極数	定格 [分]	起動トルク [N･m]	回転数 [r/min.]	電流 [A]	定格トルク [N･m]	コンデンサ [μF/VAC]
9ID【】1(A)-90□	9ID【】1(A)-90□-T	90	単相110	60	4	連続	0.500	1600	1.80	0.548	20.0 /250
9ID【】B - 90□	9ID【】B - 90□-T	90	単相100	50	4	連続	0.590	1300	1.80	0.674	25.0 /250
9ID【】B - 90□	9ID【】B - 90□-T	90	単相100	60	4	連続	0.540	1600	1.85	0.548	25.0 /250
9ID【】C - 90□	9ID【】C - 90□-T	90	単相200	50	4	連続	0.570	1300	1.10	0.674	6.0 /450
9ID【】C - 90□	9ID【】C - 90□-T	90	単相200	60	4	連続	0.520	1600	0.94	0.548	6.0 /450
9ID【】2(D)-90□	9ID【】2(D)-90□-T	90	単相220	60	4	連続	0.500	1600	1.00	0.548	5.0 /450
9ID【】E - 90□	9ID【】E - 90□-T	90	単相220	50	4	連続	0.530	1300	0.70	0.674	5.0 /450
9ID【】E - 90□	9ID【】E - 90□-T	90	単相240	50	4	連続	0.630	1300	0.76	0.674	5.0 /450
9ID【】3(G)-90□	9ID【】3(G)-90□-T	90	3相220	50	4	連続	2.050	1350	0.65	0.649	－
			3相220	60			1.620	1600	0.60	0.548
			3相230	50			2.200	1350	0.68	0.649
			3相230	60			1.760	1600	0.63	0.548
9ID【】J - 90□	9ID【】J - 90□-T	90	3相200	50	4	連続	1.850	1300	0.65	0.674	－
			3相200	60			1.400	1550	0.60	0.566
			3相220	50			2.050	1350	0.65	0.649
			3相220	60			1.620	1600	0.60	0.548
9ID【】4(K)-90□	9ID【】4(K)-90□-T	90	3相380	50	4	連続	2.000	1350	0.35	0.649	－
			3相380	60			1.570	1600	0.33	0.548
			3相400	50			2.180	1350	0.37	0.649
			3相400	60			1.730	1600	0.35	0.548
9ID【】5(L)-90□	9ID【】5(L)-90□-T	90	3相415	50	4	連続	2.050	1350	0.33	0.649	－
			3相415	60			1.620	1600	0.31	0.548
			3相440	50			2.270	1350	0.36	0.649
			3相440	60			1.810	1600	0.33	0.548

【】にはモータ出力軸タイプ記号が入ります(G：歯切軸タイプ / D：Dカット軸タイプ / K：キー溝軸タイプ)。Gは減速機取付用、DとKはモータ単独使用時の出力軸になります。
(　 )には電圧/周波数記号が入ります。（アルファベット表記はサーマル保護方式になります。)
3相 380～440V（電圧/周波数記号 KとL）入力モータはインバータ駆動できません。巻線の絶縁が劣化し、モータ焼損の恐れがあります。
□には取付ける減速機のモデル・タイプ記号が入ります。
減速機付きの場合の許容出力軸トルクはお問合せください。

【寸法】

減速機付き図面は端子箱をスペース都合により省略していますが取付け可能です。

【仕様】□90_120w

モータ仕様表

リード線タイプ	端子箱タイプ	容量 [W]	電圧 [V]	周波数 [Hz]	極数	定格 [分]	起動トルク [N･m]	回転数 [r/min.]	電流 [A]	定格トルク [N･m]	コンデンサ [μF/VAC]
9ID【】（1 or A）-120□	9ID【】（1 or A）- 120□-T	120	単相110	60	4	連続	0.650	1600	2.00	0.731	25.0 /250
9ID【】2（D）- 120□	9ID【】（2 or D）- 120□-T	120	単相220	60	4	連続	0.620	1600	1.04	0.731	6.0 /450
9ID【】E - 120□	9ID【】E - 120□-T	120	単相220	50	4	連続	0.640	1250	0.90	0.935	6.0 /450
9ID【】E - 120□	9ID【】E - 120□-T	120	単相240	50	4	連続	0.750	1250	1.00	0.935	6.0 /450
9ID【】（3 or G）- 120□	9ID【】（3 or G）- 120□-T	120	3相220	50	4	連続	2.440	1300	0.88	0.899	－
			3相220	60			2.000	1600	0.71	0.731
			3相230	50			2.700	1350	0.86	0.866
			3相230	60			2.170	1600	0.76	0.731
9ID【】（4 or K）- 120□	9ID【】（4 or K）- 120□-T	120	3相380	50	4	連続	2.430	1300	0.50	0.899	－
			3相380	60			1.990	1600	0.41	0.731
			3相400	50			2.710	1350	0.49	0.866
			3相400	60			2.190	1600	0.43	0.731
9ID【】（5 or L）- 120□	9ID【】（5 or L）- 120□-T	120	3相415	50	4	連続	2.430	1300	0.47	0.899	－
			3相415	60			1.990	1600	0.37	0.731
			3相440	50			2.750	1350	0.47	0.866
			3相440	60			2.220	1600	0.40	0.731

【】にはモータ出力軸タイプ記号が入ります(G：歯切軸タイプ / D：Dカット軸タイプ / K：キー溝軸タイプ)。Gは減速機取付用、DとKはモータ単独使用時の出力軸になります。
(　 )には電圧/周波数記号が入ります。（アルファベット表記はサーマル保護方式になります。)
3相 380～440V（電圧/周波数記号 KとL）入力モータはインバータ駆動できません。巻線の絶縁が劣化し、モータ焼損の恐れがあります。
□には取付ける減速機のモデル・タイプ記号が入ります。
減速機付きの場合の許容出力軸トルクはお問合せください。

【寸法】

減速機付き図面は端子箱をスペース都合により省略していますが取付け可能です。

【仕様】□90_150w

モータ仕様表

リード線タイプ	端子箱タイプ	容量 [W]	電圧 [V]	周波数 [Hz]	極数	定格 [分]	起動トルク [N･m]	回転数 [r/min.]	電流 [A]	定格トルク [N･m]	コンデンサ [μF/VAC]
9ID【】（3 or G）- 150□	9ID【】（3 or G）- 150□-T	150	3相220	50	4	連続	2.570	1300	0.94	1.124	－
			3相220	60			2.050	1550	0.84	0.943
			3相230	50			2.750	1300	1.02	1.124
			3相230	60			2.220	1550	0.89	0.943
9ID【】（4 or K）- 150□	9ID【】（4 or K）- 150□-T	150	3相380	50	4	連続	2.510	1300	0.53	1.124	－
			3相380	60			2.000	1550	0.48	0.943
			3相400	50			2.730	1300	0.57	1.124
			3相400	60			2.200	1550	0.50	0.943
9ID【】（5 or L）- 150□	9ID【】（5 or L）- 150□-T	150	3相415	50	4	連続	2.500	1300	0.51	1.124	－
			3相415	60			2.210	1550	0.45	0.943
			3相440	50			2.720	1300	0.55	1.124
			3相440	60			2.240	1550	0.48	0.943

【】にはモータ出力軸タイプ記号が入ります(G：歯切軸タイプ / D：Dカット軸タイプ / K：キー溝軸タイプ)。Gは減速機取付用、DとKはモータ単独使用時の出力軸になります。
(　 )には電圧/周波数記号が入ります。（アルファベット表記はサーマル保護方式になります。)
3相 380～440V（電圧/周波数記号 KとL）入力モータはインバータ駆動できません。巻線の絶縁が劣化し、モータ焼損の恐れがあります。
□には取付ける減速機のモデル・タイプ記号が入ります。
減速機付きの場合の許容出力軸トルクはお問合せください。

【寸法】

減速機付き図面は端子箱をスペース都合により省略していますが取付け可能です。

【仕様】□90_180w

モータ仕様表

リード線タイプ	端子箱タイプ	容量 [W]	電圧 [V]	周波数 [Hz]	極数	定格 [分]	起動トルク [N･m]	回転数 [r/min.]	電流 [A]	定格トルク [N･m]	コンデンサ [μF/VAC]
9ID【】（1 or A）-180□	9ID【】（1 or A）- 180□-T	180	単相110	60	4	連続	0.740	1600	3.00	1.096	30.0 /250
9ID【】（2 or D）- 180□	9ID【】（2 or D）- 180□-T	180	単相220	60	4	連続	0.780	1600	1.50	1.096	8.0 /450
9ID【】E - 180□	9ID【】E - 180□-T	180	単相220	50	4	連続	0.810	1250	1.50	1.403	8.0 /450
9ID【】E - 180□	9ID【】E - 180□-T	180	単相240	50	4	連続	0.970	1300	1.60	1.349	8.0 /450

【】にはモータ出力軸タイプ記号が入ります(G：歯切軸タイプ / D：Dカット軸タイプ / K：キー溝軸タイプ)。Gは減速機取付用、DとKはモータ単独使用時の出力軸になります。
(　 )には電圧/周波数記号が入ります。（アルファベット表記はサーマル保護方式になります。)
□には取付ける減速機のモデル・タイプ記号が入ります。
減速機付きの場合の許容出力軸トルクはお問合せください。

【寸法】

減速機付き図面は端子箱をスペース都合により省略していますが取付け可能です。

【仕様】□90_200w

モータ仕様表

リード線タイプ	端子箱タイプ	容量 [W]	電圧 [V]	周波数 [Hz]	極数	定格 [分]	起動トルク [N･m]	回転数 [r/min.]	電流 [A]	定格トルク [N･m]	コンデンサ [μF/VAC]
9ID【】（3 or G）- 200F□	9ID【】（3 or G）- 200F□-T	200	3相220	50	4	連続	2.050	1300	1.27	1.498	－
			3相220	60			3.010	1550	1.17	1.257
			3相230	50			3.970	1300	1.33	1.498
			3相230	60			3.260	1550	1.21	1.257
9ID【】（4 or K）- 200F□	9ID【】（4 or K）- 200F□-T	200	3相380	50	4	連続	3.970	1300	0.74	1.498	－
			3相380	60			3.110	1550	0.67	1.257
			3相400	50			4.120	1300	0.81	1.498
			3相400	60			3.510	1550	0.70	1.257
9ID【】（5 or L）- 200F□	9ID【】（5 or L）- 200F□-T	200	3相415	50	4	連続	3.840	1300	0.70	1.498	－
			3相415	60			3.110	1550	0.62	1.257
			3相440	50			4.200	1300	0.76	1.498
			3相440	60			3.460	1550	0.66	1.257

【】にはモータ出力軸タイプ記号が入ります(G：歯切軸タイプ / D：Dカット軸タイプ / K：キー溝軸タイプ)。Gは減速機取付用、DとKはモータ単独使用時の出力軸になります。
(　 )には電圧/周波数記号が入ります。（アルファベット表記はサーマル保護方式になります。)
3相 380～440V（電圧/周波数記号 KとL）入力モータはインバータ駆動できません。巻線の絶縁が劣化し、モータ焼損の恐れがあります。
□には取付ける減速機のモデル・タイプ記号が入ります。
減速機付きの場合の許容出力軸トルクはお問合せください。

【寸法】

減速機付き図面は端子箱をスペース都合により省略していますが取付け可能です。

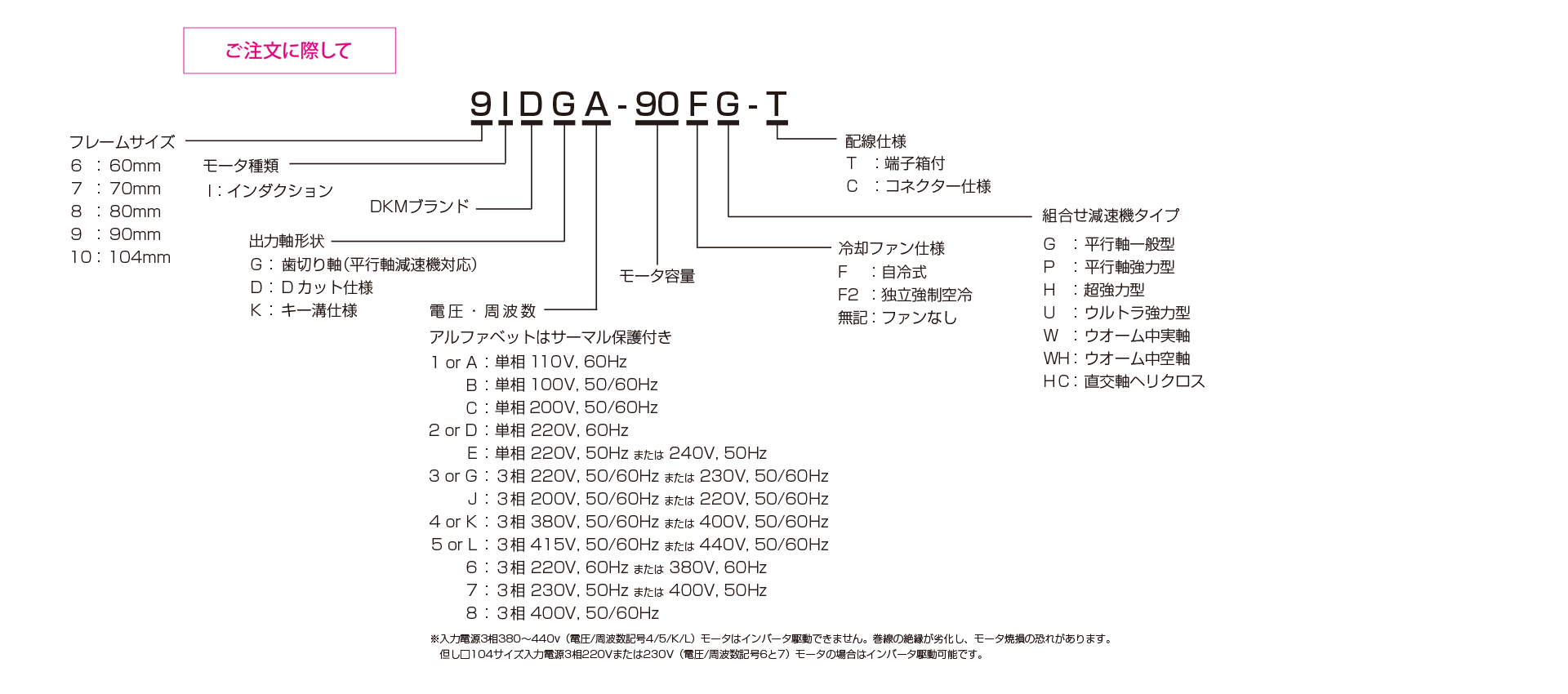

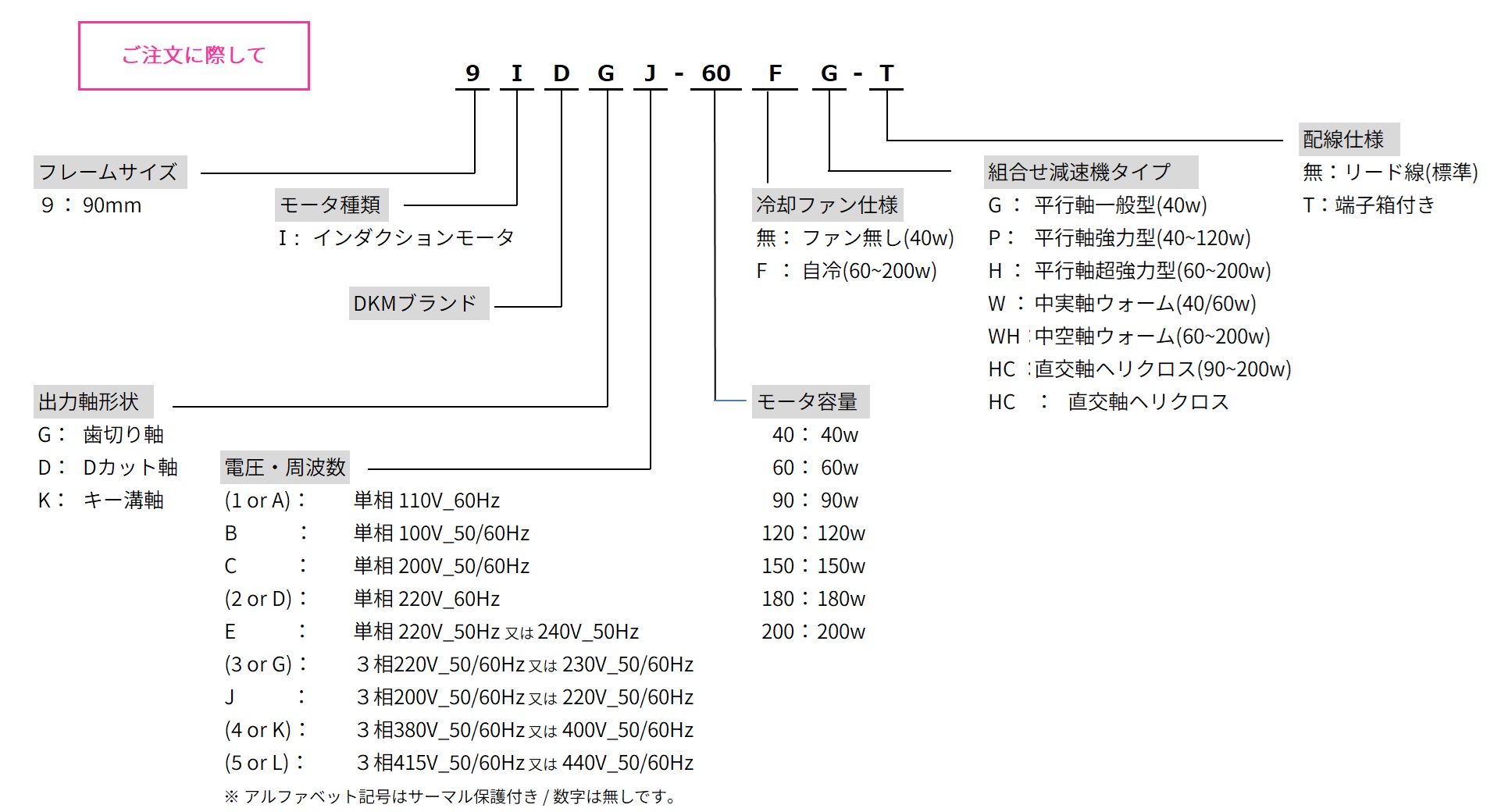

三木プーリのDKMモータ □90仕様インダクションモータご注文時の型式構成説明図

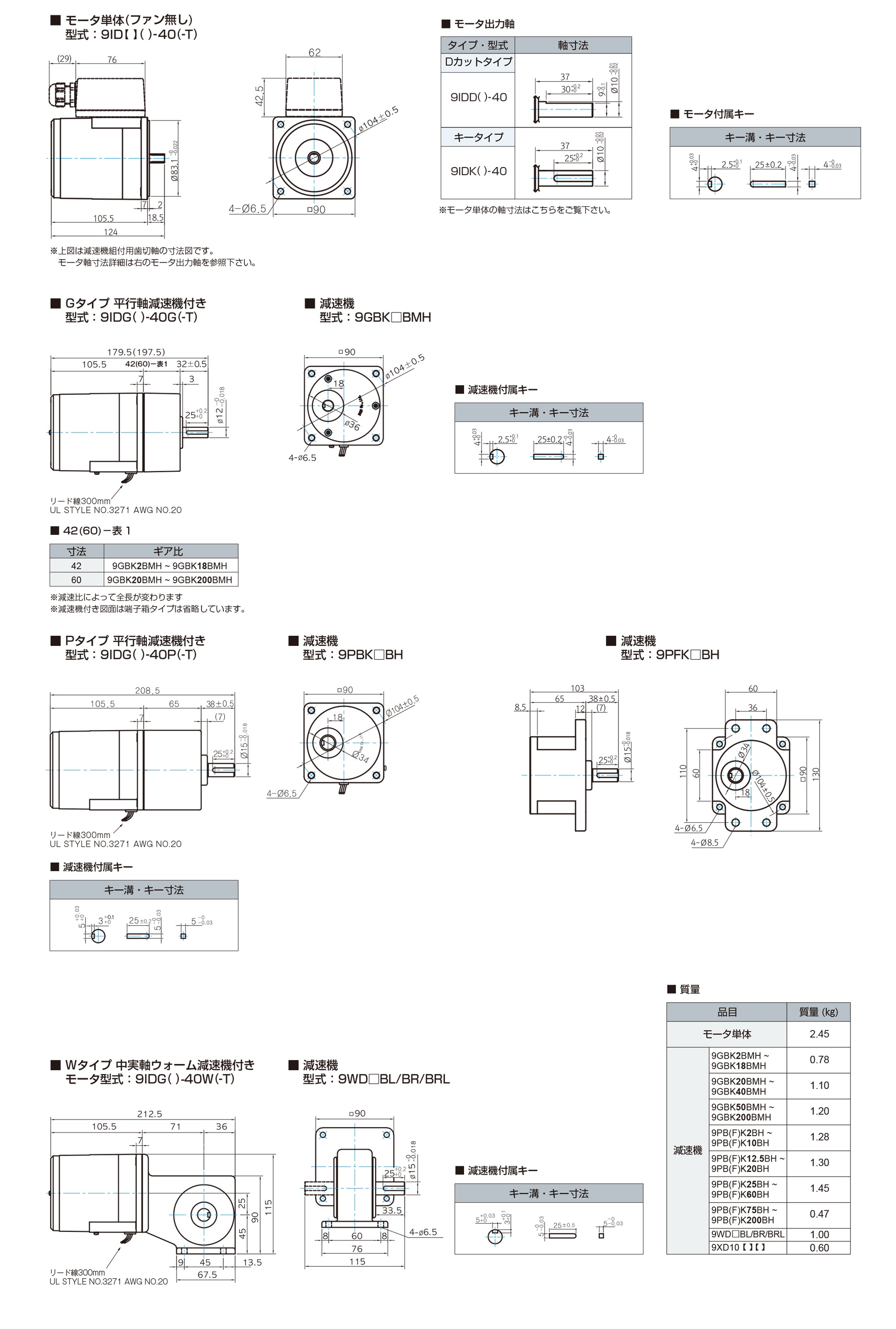

【仕様】□90_40w

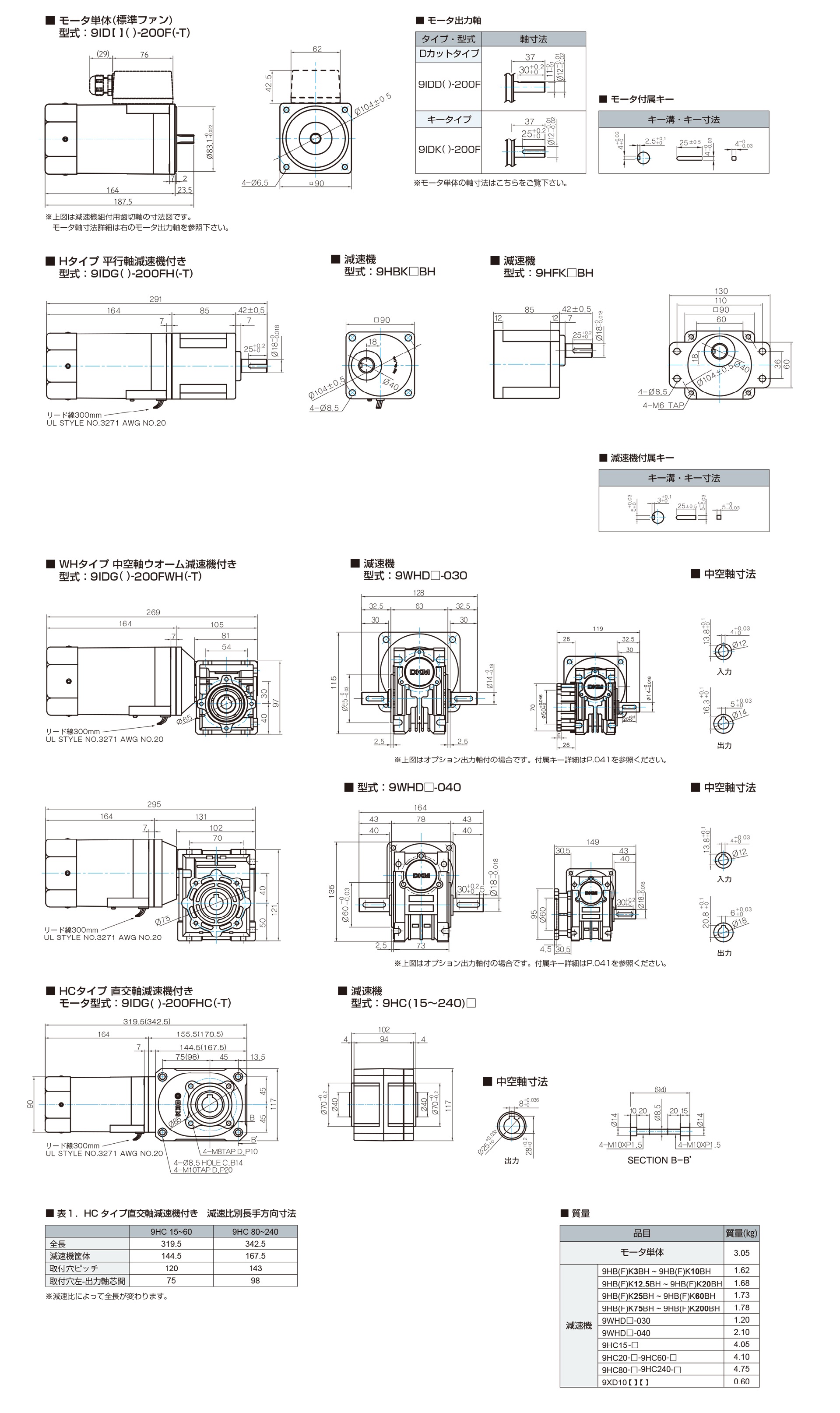

【 寸法 】

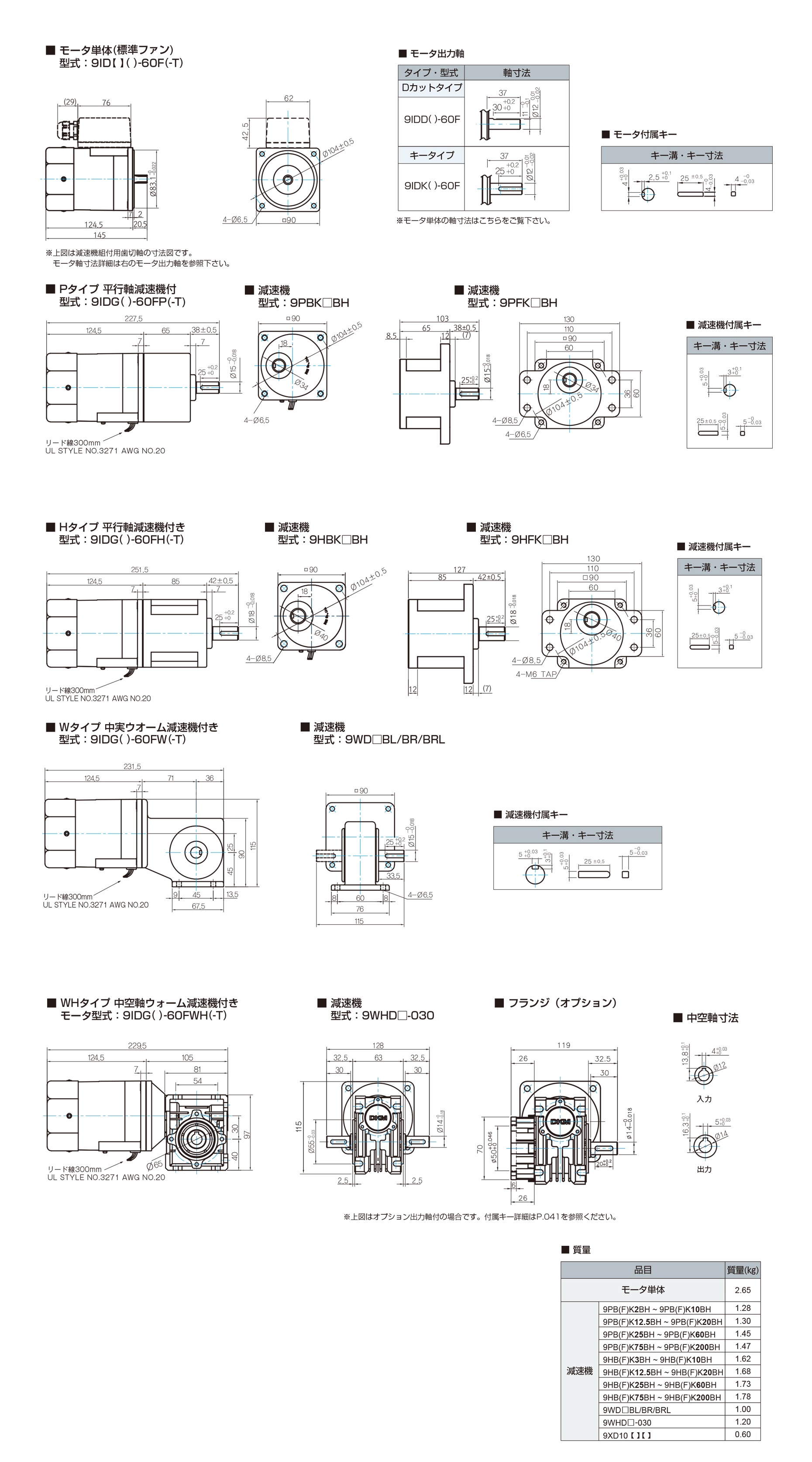

【 仕様 】□90_60w

【 寸法 】

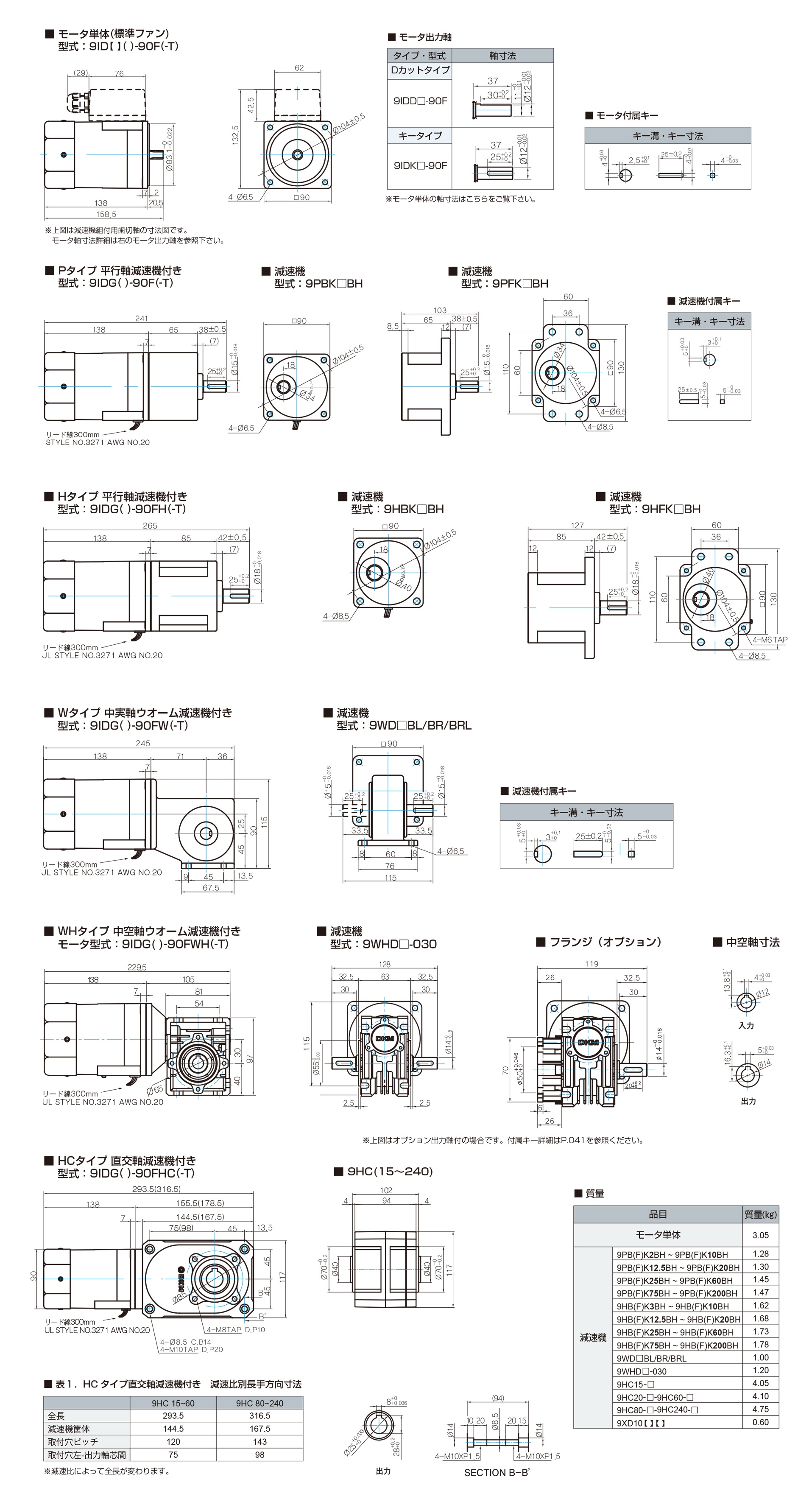

【 仕様 】□90_90w

【 寸法 】

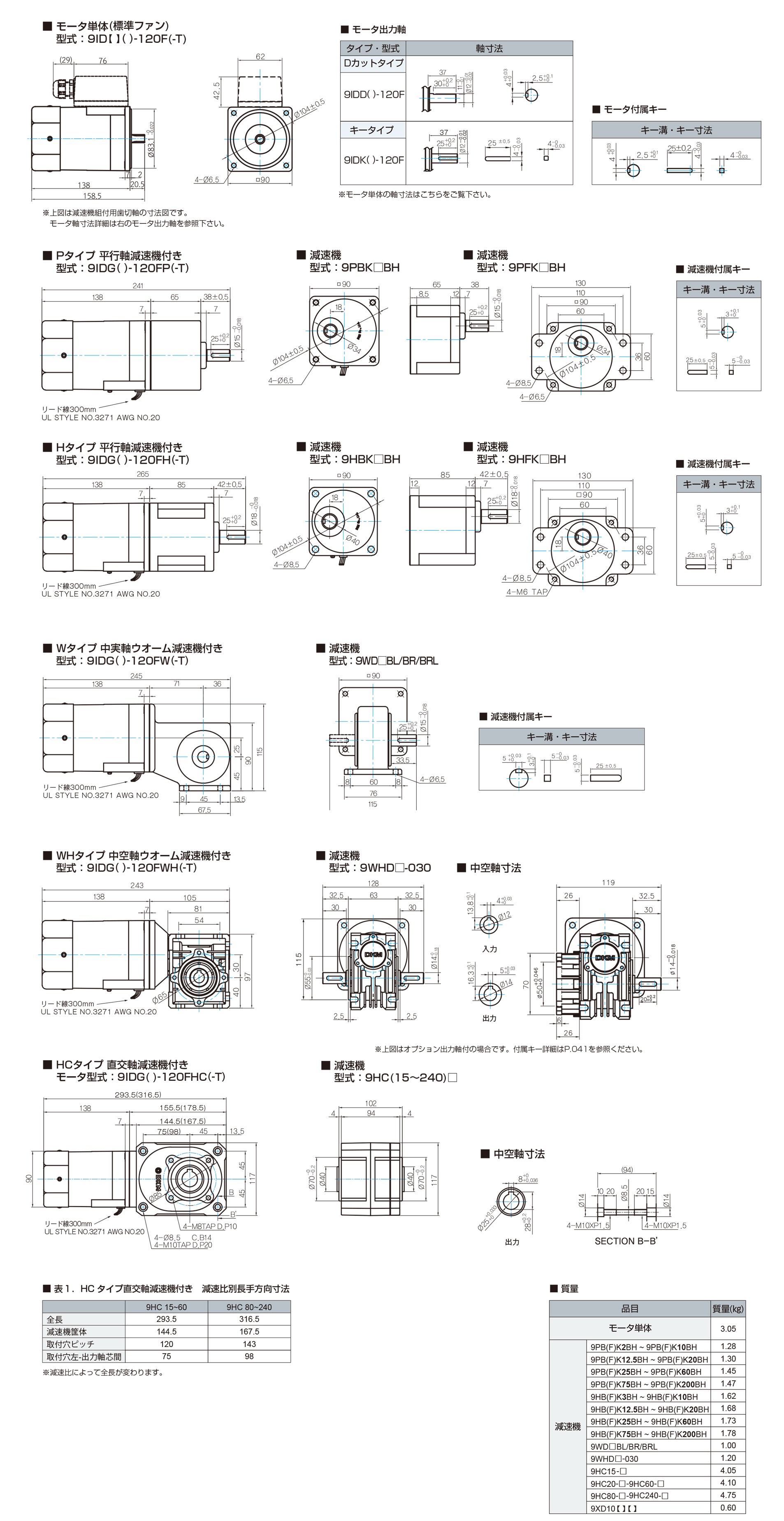

【 仕様 】□90_120w

【 寸法 】

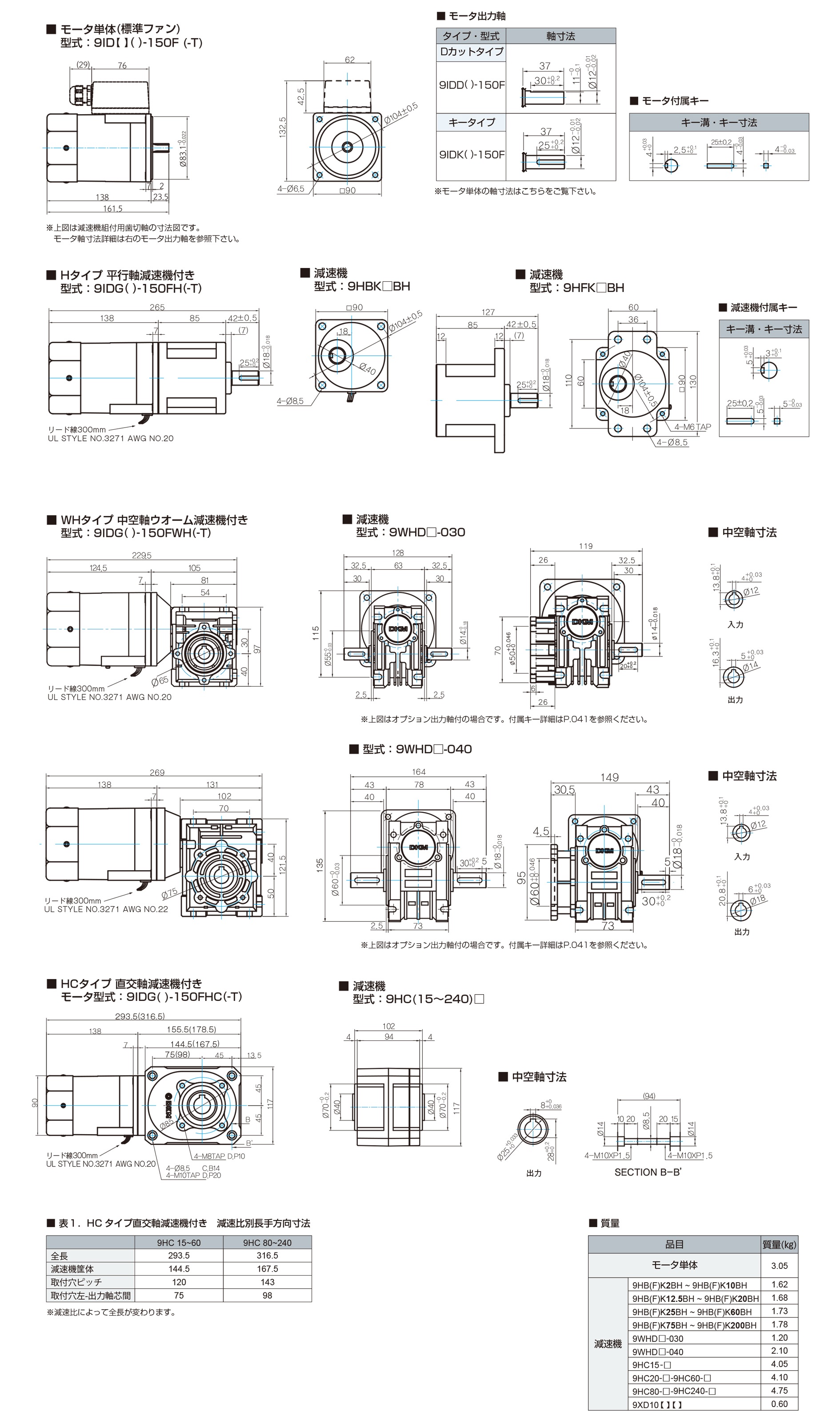

【 仕様 】□90_150w

【 寸法 】

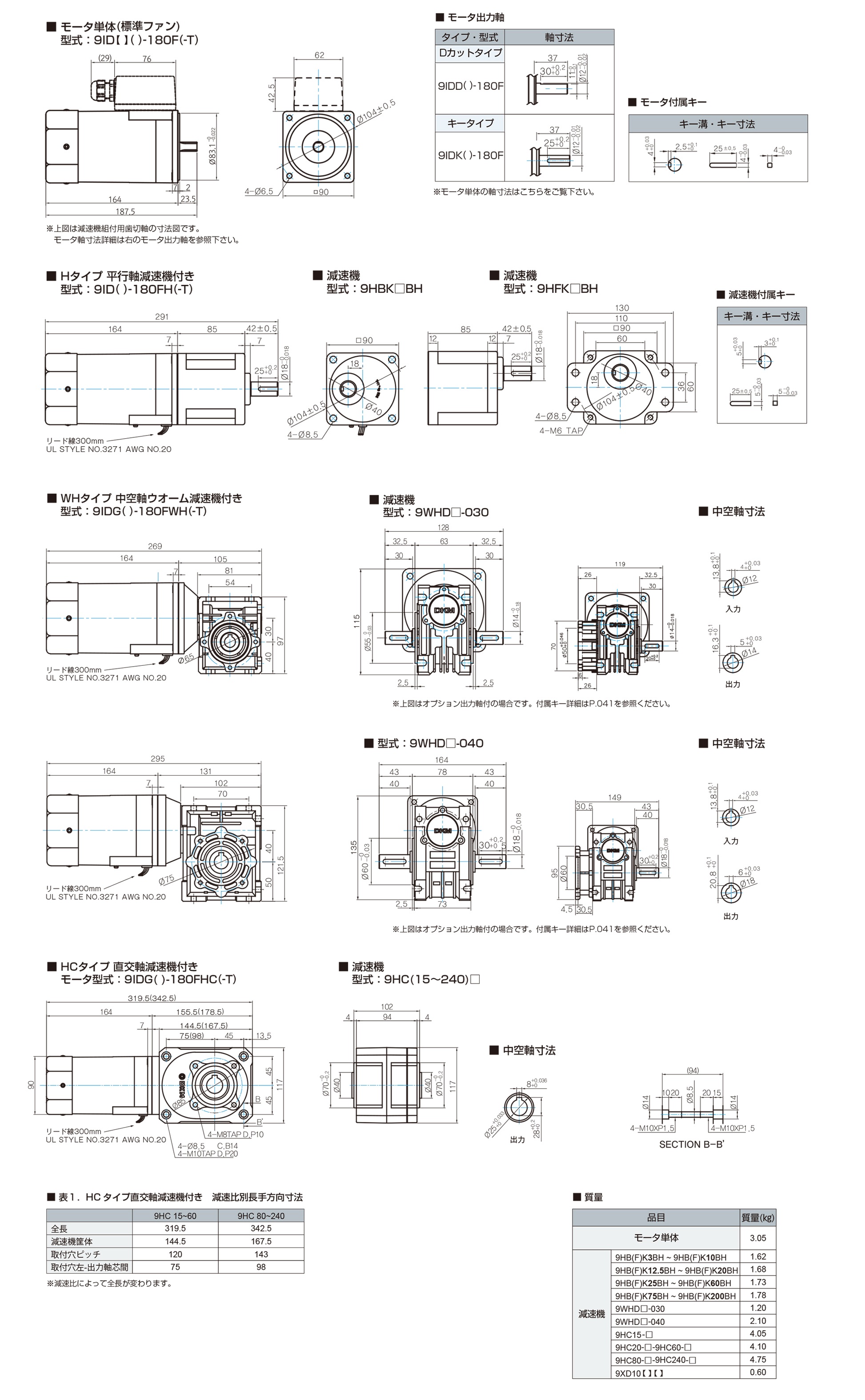

【 仕様 】□90_180w
