クラッチブレーキ付きギヤードモータ
クラッチ・ブレーキ付き中実軸ギヤードモータ
中実軸ギヤードモータに電磁クラッチ・電磁ブレーキユニットを組み込んだモデルで、モータからの入力回
転を停止することなく、複雑な運転・停止情報を機械側へ指示することが可能です。機械への取り付けはベ
ース形とフランジ形が選べ、フランジ形はモータの取り付け面に準拠しているため一体化が容易です
|

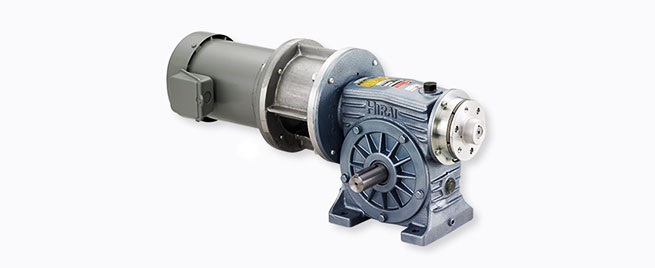

CMWモデル （クラッチ・ブレーキ＋モータ＋減速機） |

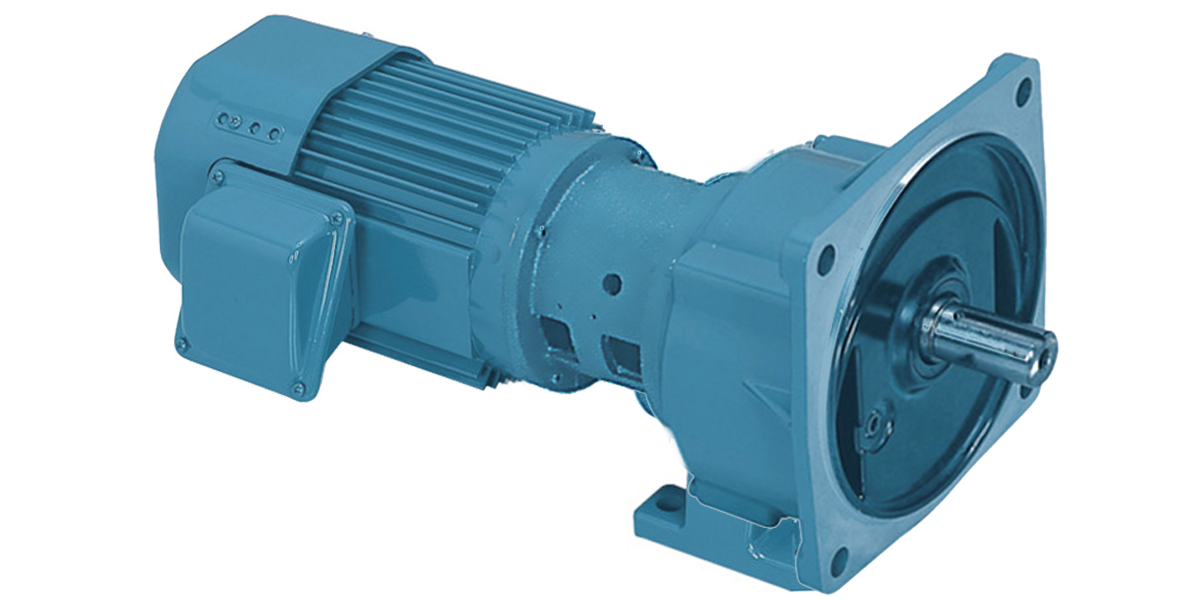

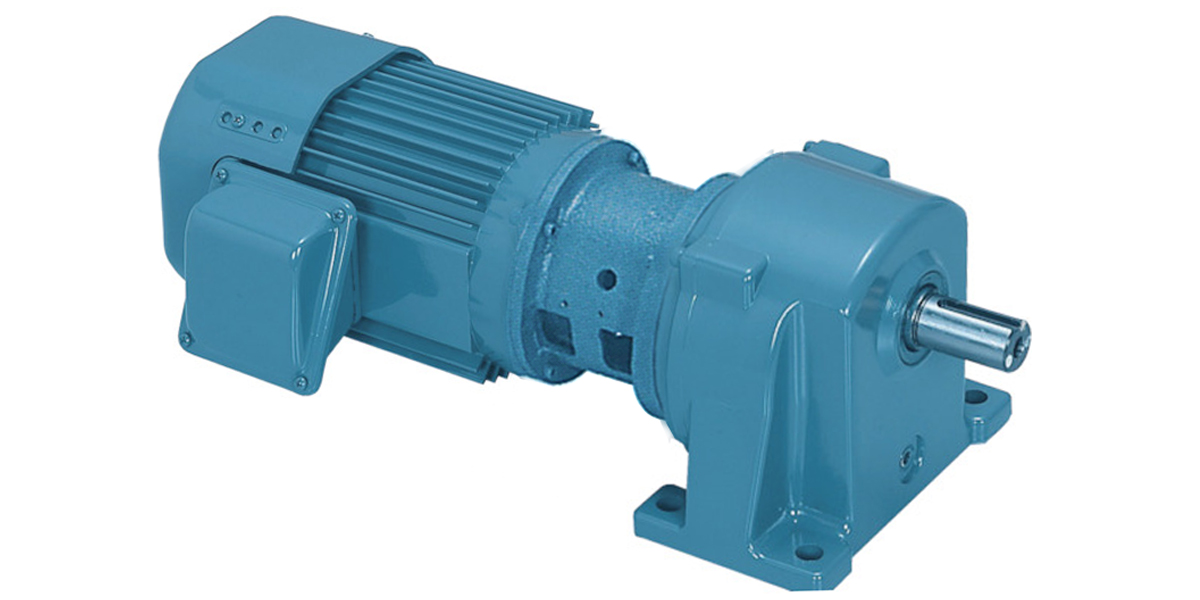

TMLCB2モデル | TMFCB2モデル | |
|---|---|---|---|
| 画像 |
|
|
|
| 仕様 | 電磁クラッチ・電磁ブレーキとウオーム減速機、インダクションモータの一体型モデルです。 | TML2モデル ベース取付タイプは、強度・静粛性・軽量化を両立した脚取付形CB付きギアモーターです。コストパフォーマンスにも優れます。 | 三木プーリのTMF2モデルは、フランジ取付形のギアモーターです。高強度・低騒音設計と軽量化を両立し、コストパフォーマンスにも優れます。 |
| クラッチ・ブレーキ サイズ/トルク | #06~12 / 5~40N・m | - | - |
| モータ容量 | 0.2~1.5kw | 0.2~0.74kw | 0.2~0.74kw |
| 減速比と許容出力トルク | 1/10~1/60, 78.2~4,680N・m | 5.9~806.8N・m | 5.9~806.8N・m |
|
CAD
会員限定
|
- | - | - |
|
カタログ
|
ダウンロード | - | - |
|
取扱説明書
|
ダウンロード | - | - |
| 詳細ページ | 詳細ページ | 詳細ページ | 詳細ページ |
