AXPモデル

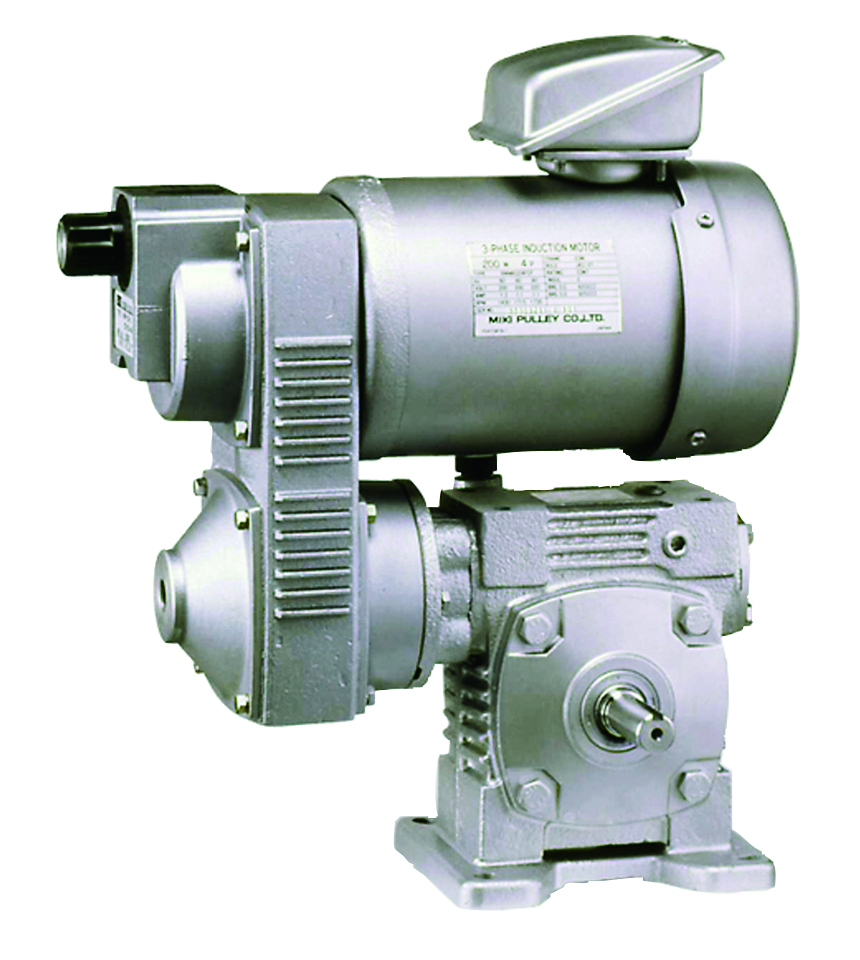

三木プーリのAXPタイプ 変速機付き中実軸ギヤードモータ製品画像（可変速対応・速度調整・産業用駆動源）
カタログ ダウンロード
取扱説明書 ダウンロード
中実軸ギヤードモータにベルト式無段変速機を組み込んだモデルで、従来のベルト式無段変速機に比べ約20%軽く、小さくなりました。（弊社0.4kWモデル比）インバータの不得意な低速域での高トルク運転も可能です。

【仕様1】

AXP 減速機仕様表
型式 モータ出力
[kW]		 極数 電源 電圧[V]
/周波数[Hz]		 減速機
枠番		 減速比率 質量[kg]
10 20 30 40 50 60
AXP-02-□-50N-□-□-IE1 0.2 4 三相 200/50、200・220/60 50 1/10 1/20 1/30 1/40 1/50 1/60 15
AXP-04-□-60N-□-□-IE1 0.4 4 三相 200/50、200・220/60 60 1/10 1/20 1/30 1/40 1/50 1/60 26
AXP-07-□-70N-□-□-IE3 0.75 4 三相 200/50、200・220/60 70 1/10 1/20 1/30 1/40 1/50 1/60 36
AXP-15-□-80N-□-□-IE3 1.5 4 三相 200/50、200・220/60 80 1/10 1/20 1/30 1/40 1/50 1/60 52

【仕様2】

型式 周波数[Hz] 各減速比率における出力軸回転速度[min^-1]と出力軸トルク[N･m]
1/10 1/20 1/30 1/40 1/50 1/60
50 50～200 25～100 17～68 12.5～50 10～40 8.5～34
60 60～240 30～120 20～80 15～60 12～48 10～40
AXP-02-□-50N-□-□-IE1 50 14～7 22～12 31～17 34～19 41～24 45～27
60 13～5 22～9 30～13 33～15 40～18 44～20
AXP-04-□-60N-□-□-IE1 50 28～13 49～24 65～33 77～41 84～47 96～54
60 25～11 44～20 59～27 71～33 78～38 89～44
AXP-07-□-70N-□-□-IE3 50 53～25 95～46 123～63 155～81 151～87 151～102
60 48～20 87～37 113～50 143～65 145～70 144～82
AXP-15-□-80N-□-□-IE3 50 106～51 187～94 250～131 263～164 252～166 215～143
60 96～41 170～76 228～106 251～132 242～159 204～143
  • 出力軸回転速度および出力軸トルクは200V/50･60Hz定格負荷時の値です。ただし、出力軸トルクは減速機の許容値で抑えられている場合もあります。

【寸法】

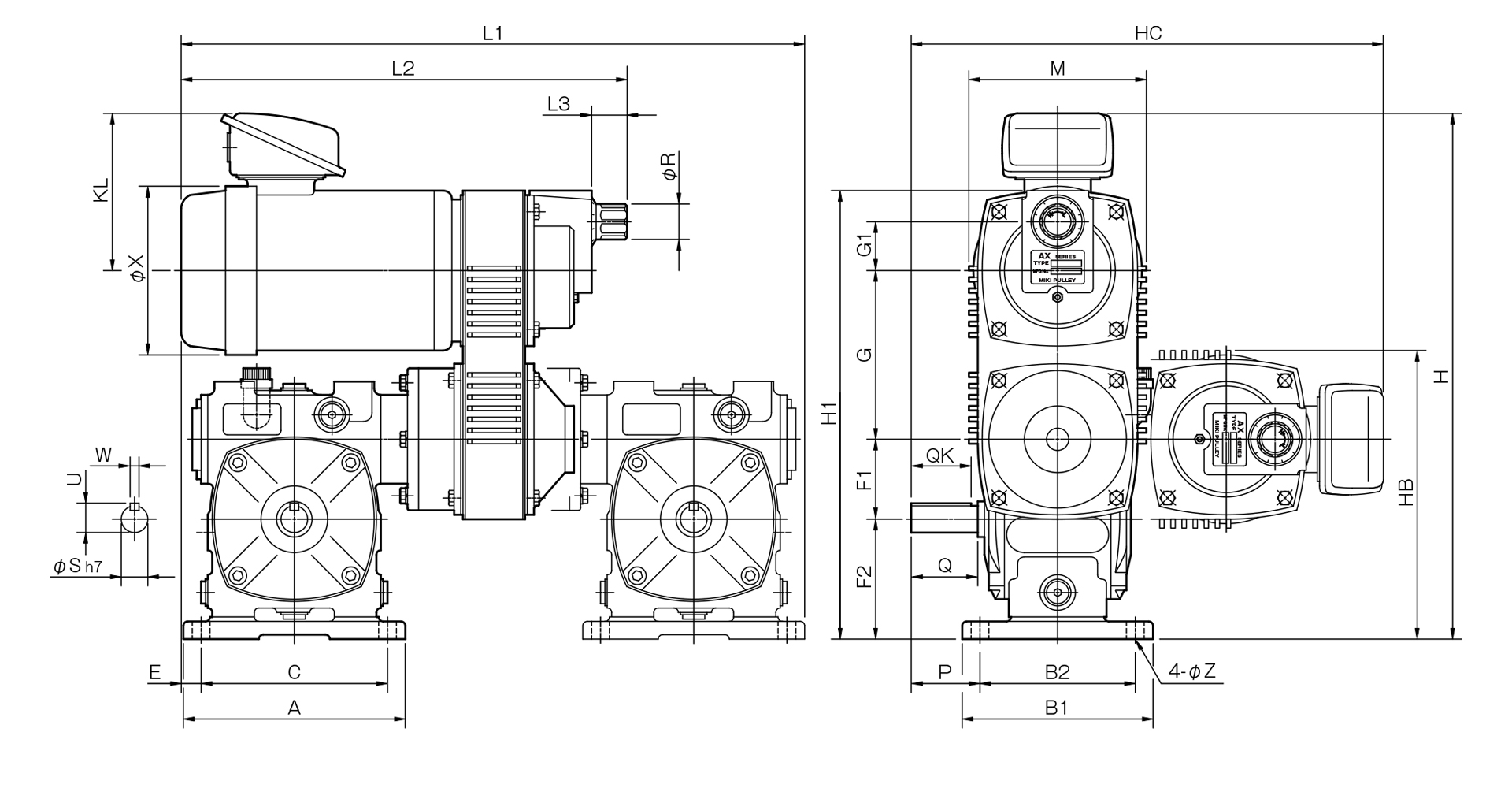

三木プーリの変速機付き中実軸ギヤードモータAXPモデル寸法図 外形寸法および取付寸法を示す寸法図
単位[mm]

型式 本体寸法 出力軸寸法
A B1 B2 C E F1 F2 G G1 H H1 HB HC KL L1 L2 L3 M P R X Z Q QK S U W
AXP-02-□-50N-□-□-IE1 142 124 100 118 16 50 80 115 35 363 301 195.5 328 118 423 311 28 115 45 27 131 10 40 35 17 19 5
AXP-04-□-60N-□-□-IE1 165 143 115 140 15.5 60 90 127 37 395 339 218 355 118 468 337.5 28 136 52.5 27 131 12 50 45 22 24.5 6
AXP-07-□-70N-□-□-IE3 190 160 130 160 4.5 70 105 156 45 460 407 259 414.5 128.5 541.5 390.5 41 168 65 37 162 14 60 55 28 31 8
AXP-15-□-80N-□-□-IE3 220 170 140 190 -6.5 80 112 176 60 509 458 292 457 141 618.5 450.5 41 200 70 37 187 14 65 60 32 35 10
  • 4.順不同リスト(米印)-2

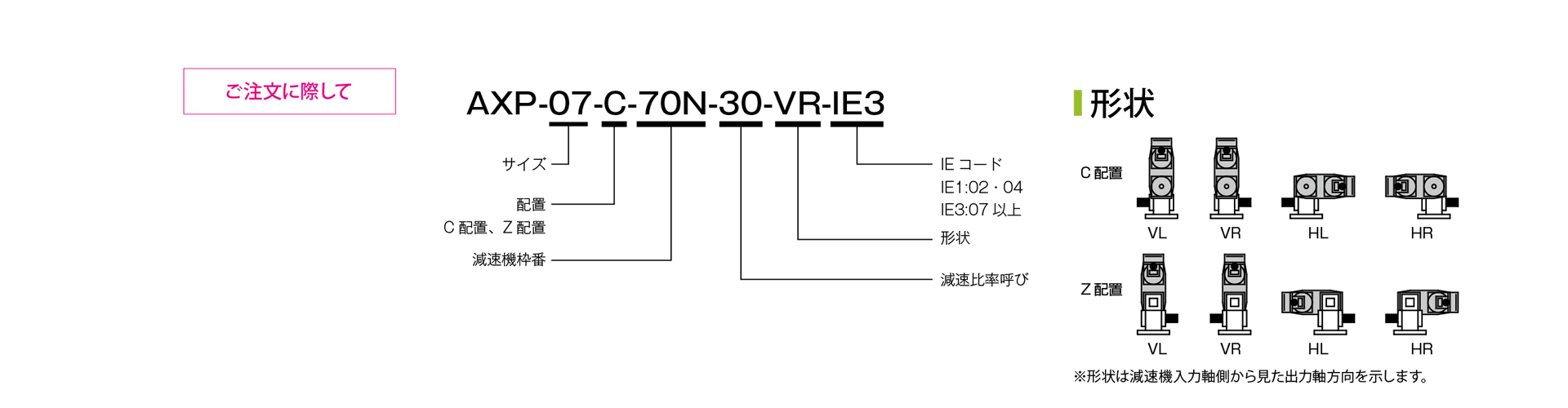

三木プーリのAXPモデル 変速機付き中実軸ギヤードモータ ご注文時の型式構成説明図
