Nモデル（SEモデル用 スプロケット）

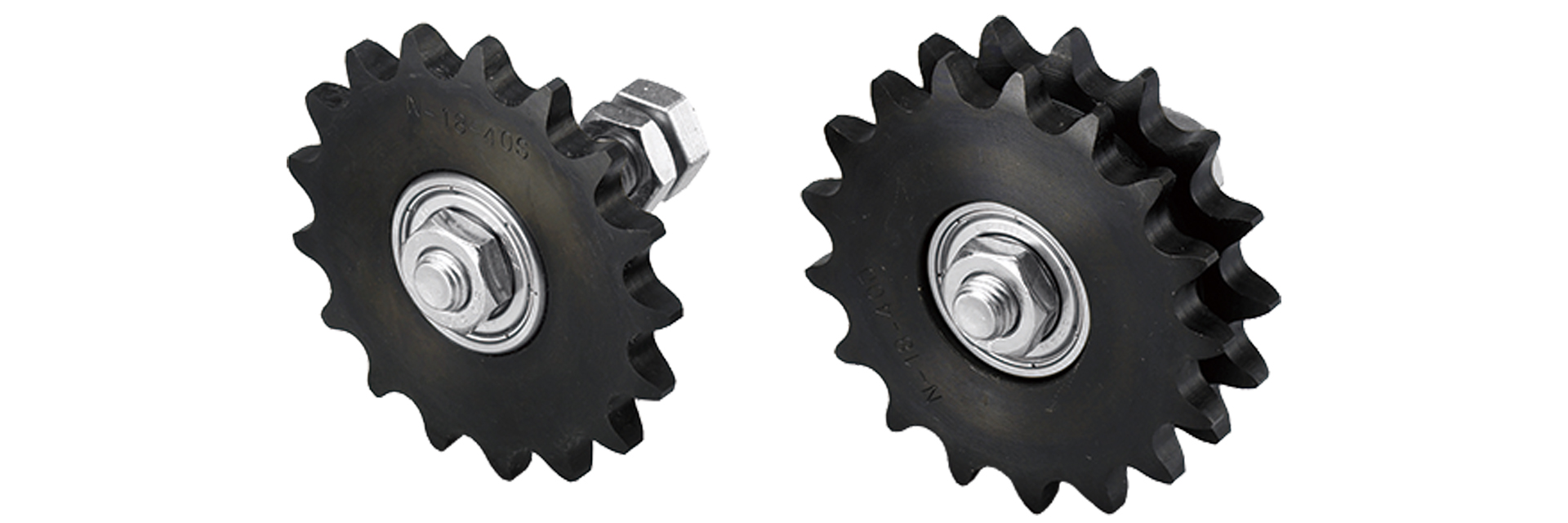

オプションのスプロケットアイドラーです。汎用テンショナーSEモデルと組み合わせてご使用いただくとチェーンテンショナーとして利用することができます。スプロケットアイドラー固定用のボルトとナットが付属します。スプロケットは単列と複列があります。

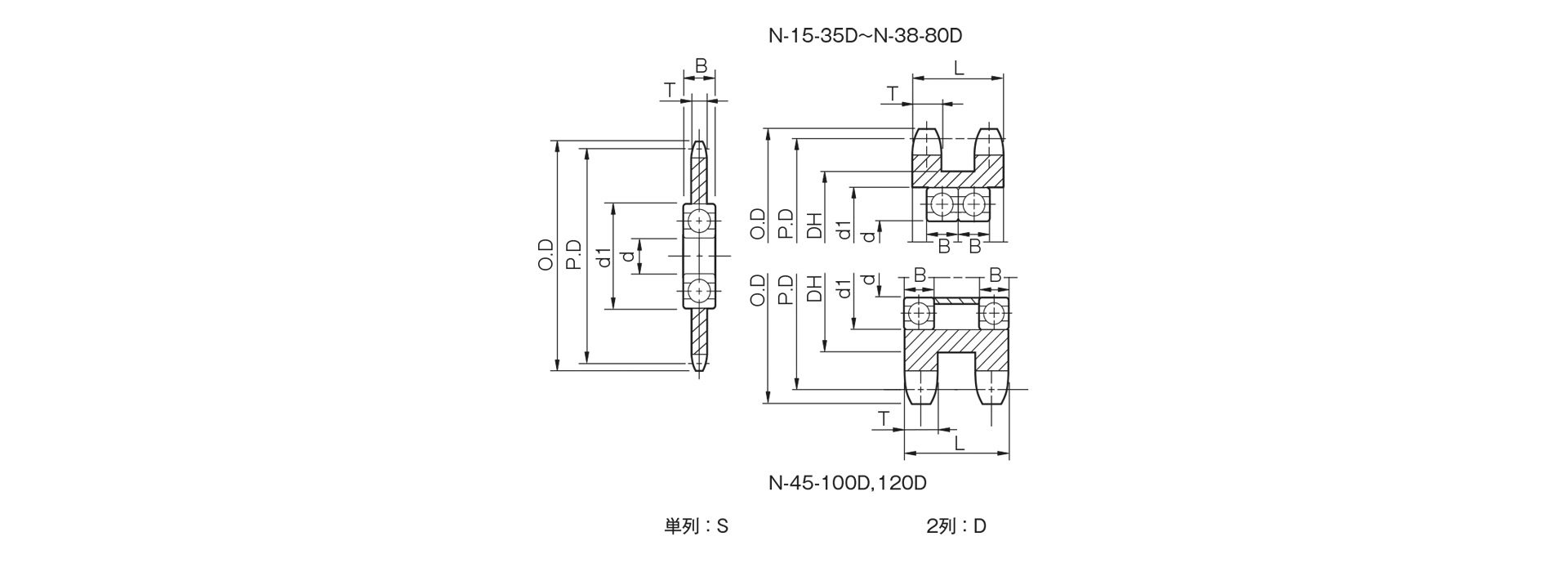

【 寸法 】
| 型式 | 適応テンショナー | O.D | P.D | B | DH | d | d1 | L | T | 歯数 | ベアリング |
|---|---|---|---|---|---|---|---|---|---|---|---|
| N-15 | -35S NSE-15-35S |
66 | 60.89 | 9 | － | 10 | 30 | － | 4.4 | 20 | 6200 ZZ |
| -35D NSE-15-35D |
50 | 14.4 | 4.3 | ||||||||
| N-18 | -40S NSE-18-40S |
75 | 69.12 | 9 | － | 10 | 30 | － | 7.3 | 17 | 6200 ZZ |
| -40D NSE-18-40D |
54 | 21.5 | 7.1 | ||||||||
| N-27 | -50S NSE-27-50S |
89 | 81.37 | 12 | － | 12 | 37 | － | 8.9 | 16 | 6301 ZZ |
| -50D NSE-27-50D |
63 | 26.8 | 8.7 | ||||||||
| -60S NSE-27-60S |
95 | 85.61 | 12 | － | － | 11.9 | 14 | ||||
| -60D NSE-27-60D |
64 | 34.5 | 11.7 | ||||||||
| N-38 | -80S NSE-38-80S |
108 | 98.14 | 15 | － | 20 | 52 | － | 15.0 | 12 | 6304 ZZ |
| -80D NSE-38-80D |
69 | 43.9 | 14.6 | ||||||||
| N-45 | -100S NSE-45-100S |
127 | 112.70 | 15 | － | 20 | 52 | － | 18.0 | 11 | 6304 ZZ |
| -100D NSE-45-100D |
76 | 53.4 | 17.6 | ||||||||
| -120S NSE-45-120S |
140 | 123.30 | 15 | － | － | 24.0 | 10 | ||||
| -120D NSE-45-120D |
78 | 68.9 | 23.5 |
