NSEモデル

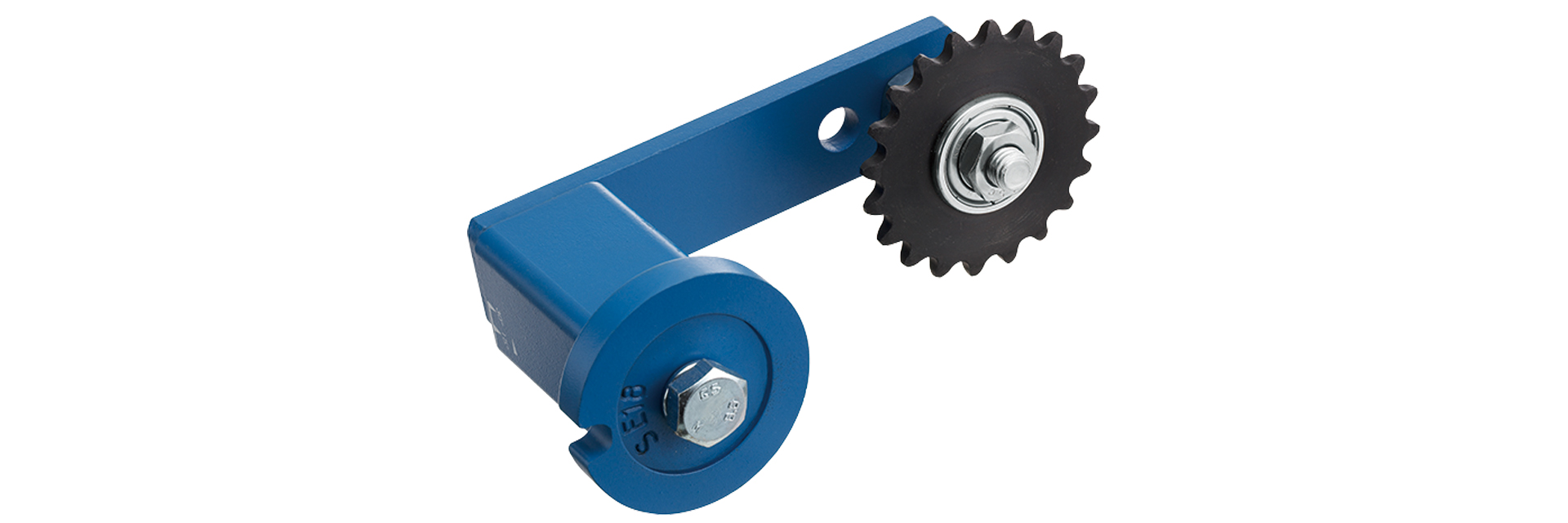

三木プーリのテンショナー NSEタイプ 製品画像（自動張力調整・伝動ベルト用テンショナー）
カタログ ダウンロード
取扱説明書 ダウンロード
サスペンションユニットにアームを取り付け、スプロケットアイドラーをセットすることで、チェーンテンショナーとして利用することができます。外殻はフランジ形状で、センターボルト1本で取り付けが可能なため、簡単にセットできます。

【仕様】

型式 荷重範囲 F [N] 最大変位 S1 [mm] 最大変位 S2 [mm] 適合チェーン 質量［kg］
NSE-15 -35S 0～135 50 40 35 0.55
-35D 0～135 50 40 35 0.70
NSE-18 -35S 0～350 50 40 35 0.75
-35D 0～350 50 40 35 0.90
NSE-18 -40S 0～350 50 40 40 0.83
-40D 0～350 50 40 40 1.1
NSE-27 -50S 0～810 65 50 50 2.1
-50D 0～810 65 50 50 2.5
NSE-27 -60S 0～810 65 50 60 2.2
-60D 0～810 65 50 60 2.8
NSE-38 -80S 0～1500 88 70 80 4.5
-80D 0～1500 88 70 80 5.4
NSE-45 -100S 0～2650 113 90 100 7.5
-100D 0～2650 113 90 100 9.4
NSE-45 -120S 0～2650 113 90 120 8.5
-120D 0～2650 113 90 120 10.9
  • 荷重範囲はnomalポジション仕様です。
  • hardポジション荷重範囲≒1.25×nomalポジション荷重範囲

【寸法】

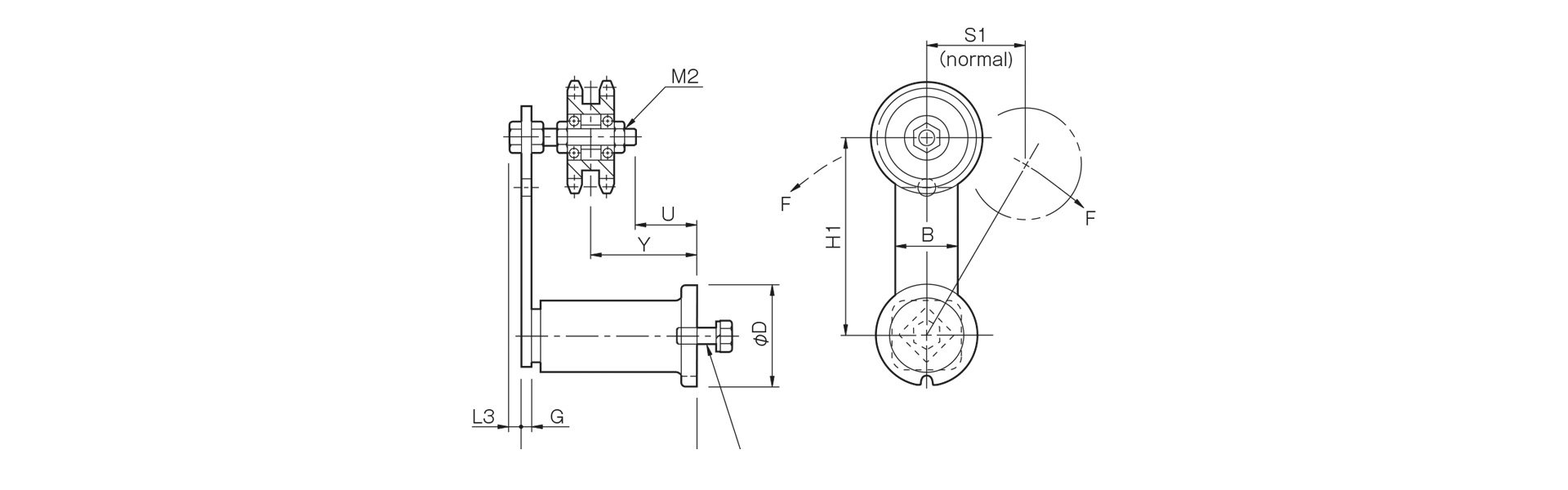

三木プーリのテンショナーNSEモデル寸法図 外形寸法および取付寸法を示す寸法図
単位 [mm]
型式 A B D G H1 L3 U Y調整範囲 M M2
NSE-15 -35S 64+1^-0.5 25 45 5 100 7 9 19-41 M8×25 M10×55
-35D 64+1^-0.5 25 45 5 100 7 9 24-37 M8×25 M10×55
NSE-18 -35S 79+1^-0.5 30 58 7 100 7 24 35-54 M10×30 M10×55
-35D 79+1^-0.5 30 58 7 100 7 24 39-50 M10×30 M10×55
NSE-18 -40S 79+1^-0.5 30 58 7 100 7 24 35-54 M10×30 M10×55
-40D 79+1^-0.5 30 58 7 100 7 24 39-50 M10×30 M10×55
NSE-27 -50S 108+1.5^-0.5 50 78 8 130 8 28 41-79 M12×40 M12×80
-50D 108+1.5^-0.5 50 78 8 130 8 28 47-73 M12×40 M12×80
NSE-27 -60S 108+1.5^-0.5 50 78 8 130 8 28 41-79 M12×40 M12×80
-60D 108+1.5^-0.5 50 78 8 130 8 28 47-73 M12×40 M12×80
NSE-38 -80S 140+2^-0.5 60 95 10 175 13 40 60-97 M16×40 M20×100
-80D 140+2^-0.5 60 95 10 175 13 40 67-90 M16×40 M20×100
NSE-45 -100S 200+2^-1 70 115 12 225 13 70 90-155 M20×50 M20×130
-100D 200+2^-1 70 115 12 225 13 70 108-136 M20×50 M20×130
NSE-45 -120S 200+2^-1 70 115 12 225 13 70 90-155 M20×50 M20×130
-120D 200+2^-1 70 115 12 225 13 70 116-129 M20×50 M20×130
  • テンショナー部の詳細寸法はSEモデルの寸法表をご参照ください。
  • サイズ末尾の記号Sはスプロケット単列、Dはスプロケット2列を示します。
  • スプロケットアイドラーの詳細は、オプションを参照してください。

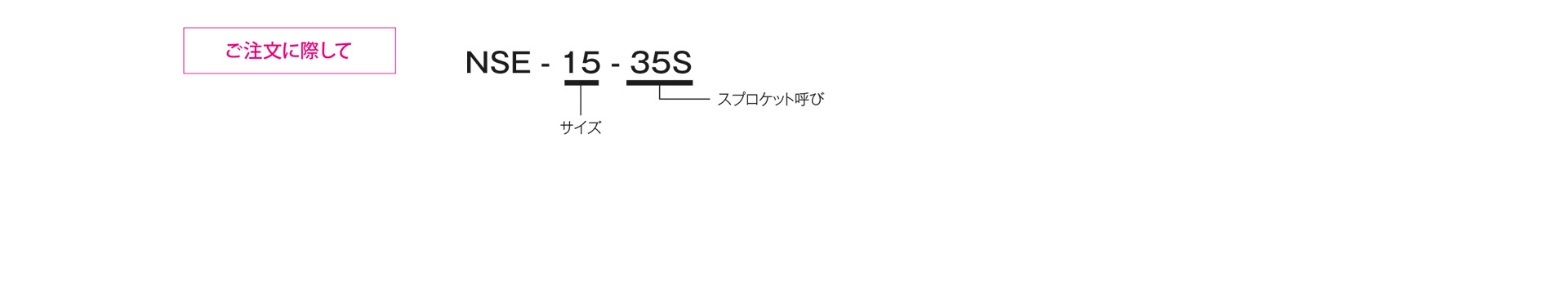

三木プーリのNSEモデル テンショナー ご注文時の型式構成説明図
