RSEモデル

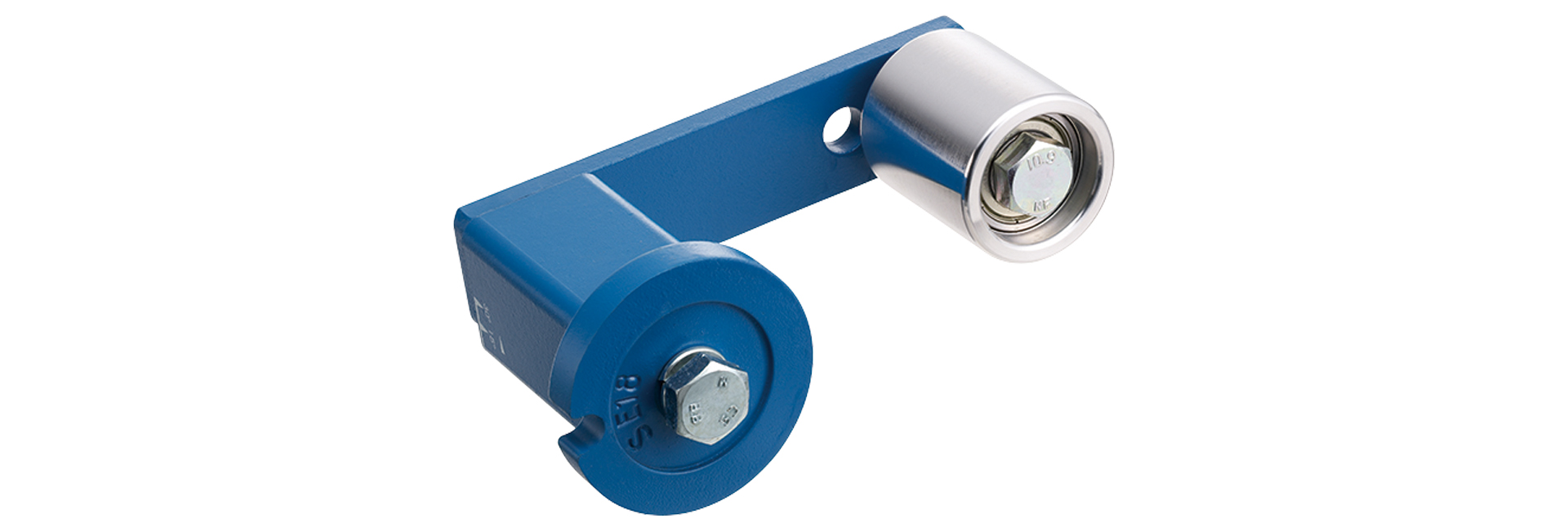

サスペンションユニットにアームを取り付け、アルミ合金製ローラをセットすることで、ベルトテンショナーとして利用することができます。外殻はフランジ形状で、センターボルト1本で取り付けが可能なため、簡単にセットできます。

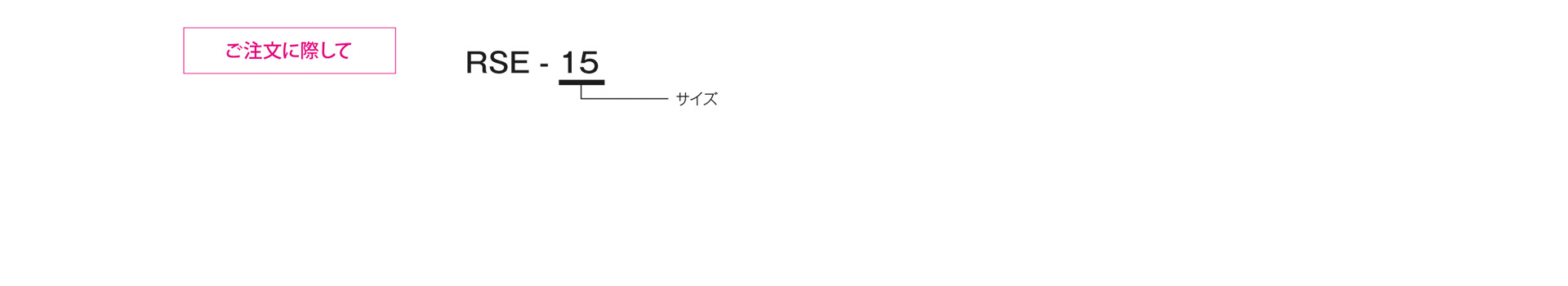

【仕様】
| 型式 | 荷重範囲 F [N] | 最大変位 S1 [mm] | 最大変位 S2 [mm] | 適合ベルト | 最高回転速度[min^-1] | 質量［kg］ |
|---|---|---|---|---|---|---|
| RSE-11 | 0～96 | 40 | 30 | A | 8000 | 0.25 |
| RSE-15 | 0～135 | 50 | 40 | B | 8000 | 0.60 |
| RSE-18 | 0～350 | 50 | 40 | B | 8000 | 0.80 |
| RSE-27 | 0～810 | 65 | 50 | C | 6000 | 2.15 |
| RSE-38 | 0～1500 | 88 | 70 | － | 5000 | 4.75 |
| RSE-45 | 0～2650 | 113 | 90 | － | 4500 | 8.30 |
- 荷重範囲はnomalポジション仕様です。
- hardポジション荷重範囲≒1.25×nomalポジション荷重範囲

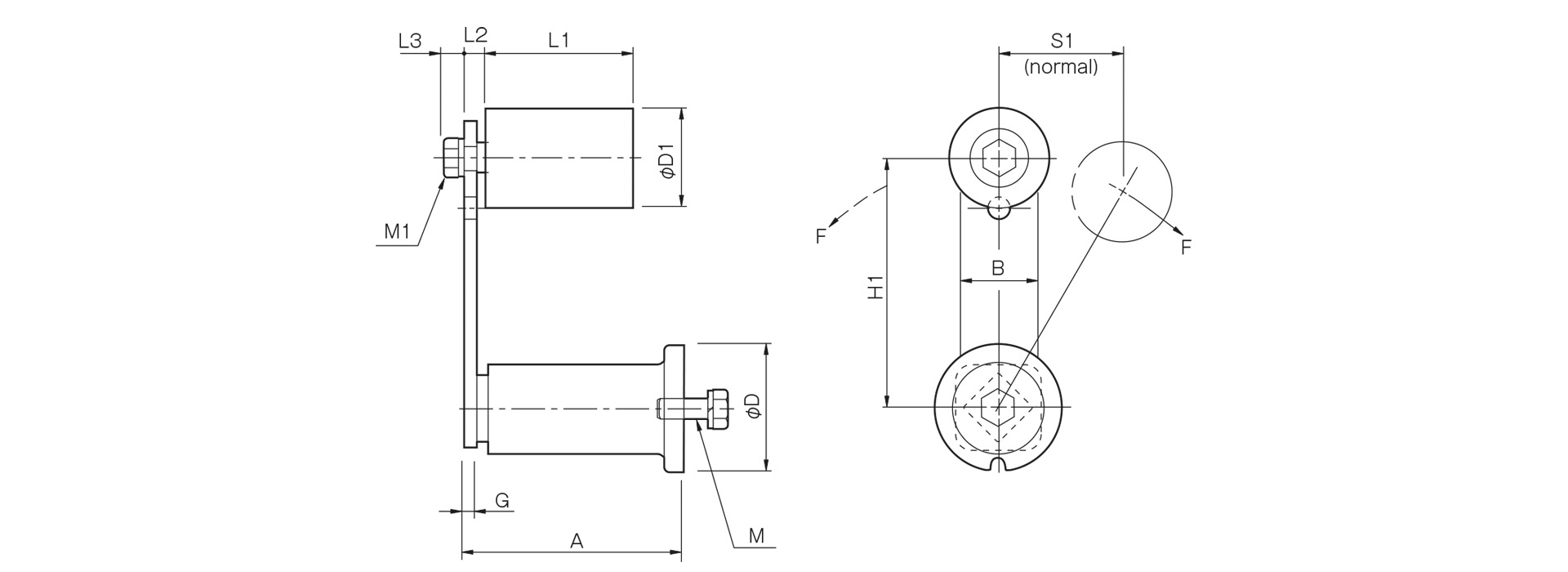

【寸法】
単位 [mm]
| 型式 | A | B | D | D1 | G | H1 | L1 | L2 | L3 | M | M1 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| RSE-11 | 51+1^-0.5 | 20 | 35 | 30 | 5 | 80 | 35 | 8 | 8 | M6×20 | M8×45 |
| RSE-15 | 64+1^-0.5 | 25 | 45 | 40 | 5 | 100 | 45 | 11 | 11 | M8×25 | M10×60 |
| RSE-18 | 79+1^-0.5 | 30 | 58 | 40 | 7 | 100 | 45 | 13 | 9 | M10×30 | M10×60 |
| RSE-27 | 108+1.5^-0.5 | 50 | 78 | 60 | 8 | 130 | 60 | 14 | 11 | M12×40 | M12×75 |
| RSE-38 | 140+2^-0.5 | 60 | 95 | 80 | 10 | 175 | 90 | 18 | 17 | M16×40 | M20×100 |
| RSE-45 | 200+2^-1 | 70 | 115 | 90 | 12 | 225 | 135 | 22 | 17 | M20×50 | M20×140 |
- テンショナー部の詳細寸法はSEモデルの寸法表をご参照ください。
- プーリアイドラーの詳細は、オプションを参照してください。
