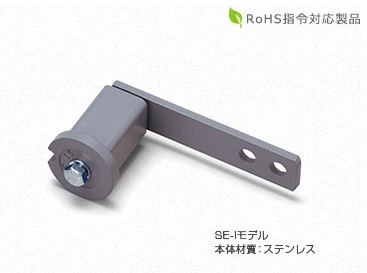

SE-I ステンレスタイプ
サスペンションユニットにアームを取り付け、ローラやスプロケットをセットすることで、テンショニング、加圧ローラ、ダンパーとして利用することができます。外殻はフランジ形状で、センターボルト1本で取り付けが可能です。本体材質にステンレスを用いて耐食性を向上させたモデルです。

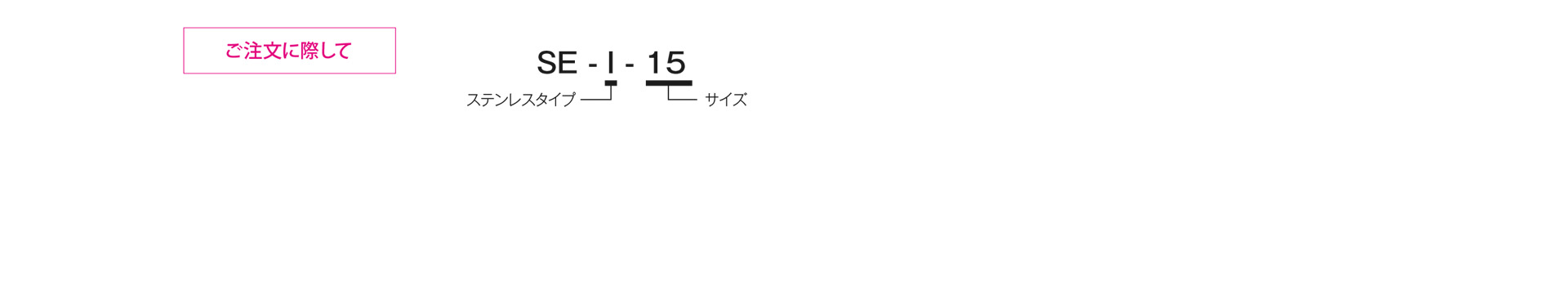

【仕様】
| 型式 | 荷重範囲 F［N］ | 最大変位 S1［mm］ | 最大変位 S2［mm］ | 質量［kg］ |
|---|---|---|---|---|
| SE-I-15 | 0〜135 | 50 | 40 | 0.4 |
| SE-I-18 | 0〜350 | 50 | 40 | 0.7 |
| SE-I-27 | 0〜810 | 65 | 50 | 2.1 |
| SE-I-38 | 0〜1500 | 88 | 70 | 4.1 |
- 荷重範囲はnomalポジション仕様です。
- hardポジション荷重範囲≒1.25×nomalポジション荷重範囲

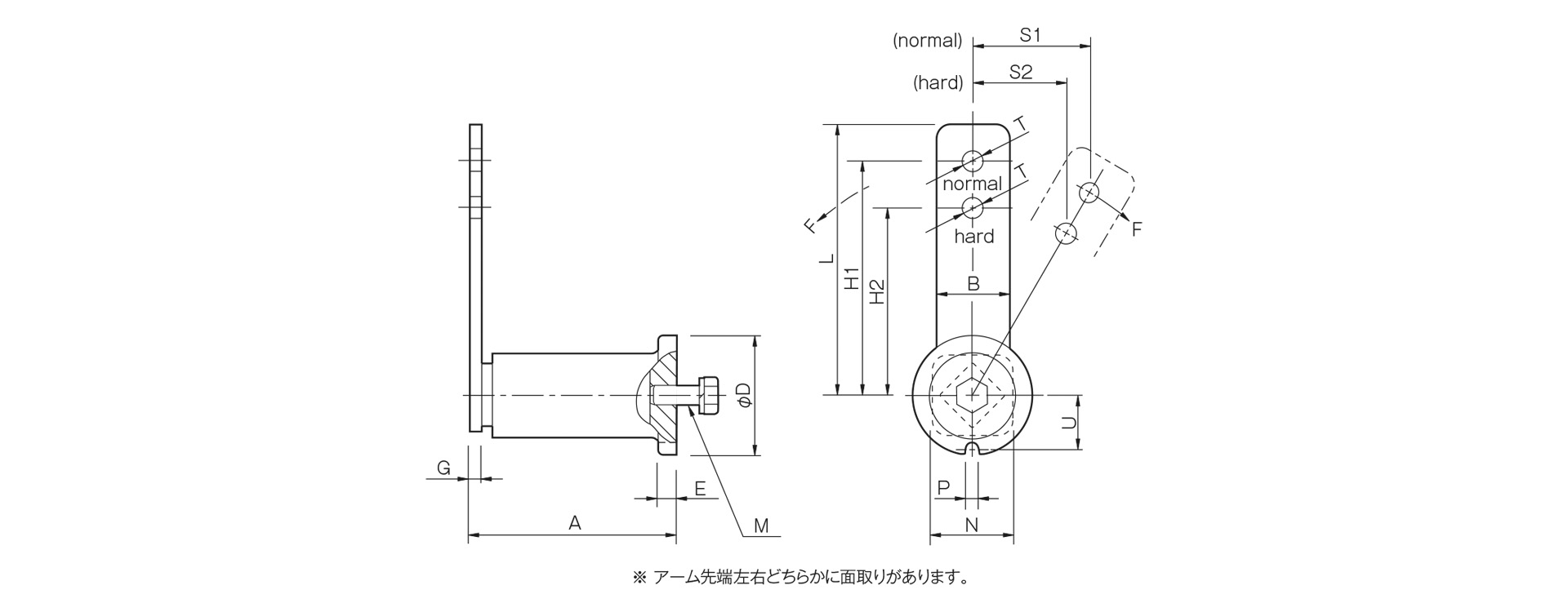

【寸法】
- 寸法図のS1, S2, F については仕様表を参照ください。
単位［mm］
| 型式 | A | B | D | E | G | H1 | H2 | L | N | P | U | T | M |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SE-I-15 | 6410.5 | 25 | 45 | 8 | 5 | 100 | 80 | 112.5 | 30 | 8.5 | 20.8 | 10.5 | M8×25 |
| SE-I-18 | 7910.5 | 30 | 58 | 10.5 | 7 | 100 | 80 | 115 | 35 | 8.5 | 25.3 | 10.5 | M10×30 |
| SE-I-27 | 1081.50.5 | 50 | 78 | 15 | 8 | 130 | 100 | 155 | 52 | 10.5 | 34 | 12.5 | M12×40 |
| SE-I-38 | 14020.5 | 60 | 95 | 15 | 10 | 175 | 140 | 205 | 66 | 12.5 | 42 | 20.5 | M16×40 |
