S 모델
제로 회전부터 최고 회전까지 순식간에 변속이 가능한 일방향 클러치식 무단 변속기입니다. 변속 조작은 매우 가볍고, 변속 레버를 조작하기만 하면 됩니다. 링크 기구와 일방향 클러치 기구를 통해 회전을 전달하는 독창적인 구조로, 변속비는 1:12로 넓으며 설치 방향에 제한도 없습니다. 변속기 본체입니다.
【사양】

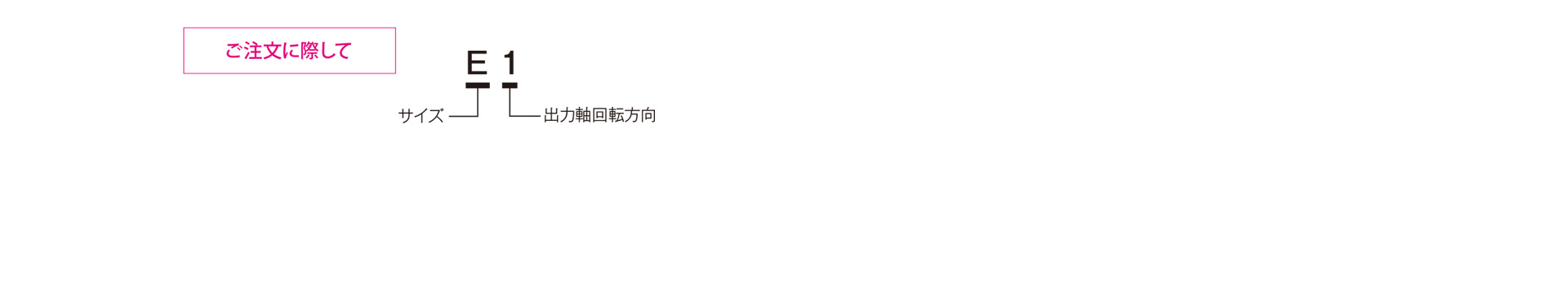

| 형식 | 출력축 회전 방향^* | 출력축 허용 토크 [N·m] | 정격 부하 시 출력축 회전 속도 범위 [min⁻¹] | 질량 [kg] | ||
|---|---|---|---|---|---|---|
| 형식 | 입력 1430min⁻¹ | 입력 1720 min⁻¹ | ||||
| E1 | 반시계 방향 CCW | 1.38 | 0~300 | 0~360 | 1.4 | |
| E2 | 시계 방향 CW | 1.38 | 0~300 | 0~360 | 1.4 | |
| JK1 | 반시계 방향 CCW | 2.88 | 0~300 | 0~360 | 1.9 | |
| JK2 | 시계 방향 CW | 2.88 | 0~300 | 0~360 | 1.9 | |
| Y1 | 반시계 방향 CCW | 6.90 | 0~330 | 0~400 | 4.8 | |
| Y2 | 시계 방향 CW | 6.90 | 0~330 | 0~400 | 4.8 | |
- *표시는 출력축 끝부분에서 본 회전 방향입니다.
- 출력축 허용 토크 값은 전체 변속 범위에서 일정합니다.
- 출력축 허용 토크 11.5N·m 사양(QX형)도 있으니 문의해 주십시오.
- 출력축 회전 속도는 정격 부하 시의 값입니다.
【치수】E1・E2
【치수】JK1・JK2
【치수】Y1・Y2
