BMS(NHB) 베이스 장착형

三木プーリのBMS-NHBタイプ 無励磁作動形ブレーキ付きモータ製品画像（フェイルセーフ対応・安全保持・産業用駆動源）
카탈로그 다운로드
사용 설명서 다운로드
일반 모터의 치수를 변경하지 않고, 내부에 무자속 브레이크와 전원 장치를 내장했습니다. 전원을 투입하면 모터 축이 회전하고, 전류를 차단하면 모터 축이 정지합니다. 비상 제동 등에 효과적입니다. 또한, 해제 레버를 통해 유지 상태에서도 수동으로 브레이크를 해제할 수 있습니다. 베이스 장착형입니다.

【사양】

모델명 모터 브레이크 회전부 관성 모멘트 J [kg·m²] 허용 제동 전력 Pba ℓ [W] 총 제동 일 ET [J] 작동 시간 질량 [kg]
형식 번호 출력 [kW] 4극 토크 T[N·m] 코일(20℃ 기준) 내열 등급 공극 아마추어 흡입 시간 ta[s] 관성 시간
프레임 번호 토크 T[N·m] 전압 [V] 전류 [A] 저항 [Ω] 용량 [W] 규정값 [mm] 한계값 [mm] 아마추어 흡입 시간 ta[s] 동시 차단 [s] DC 개별 차단 [s]
BMS-024-NHBN 63 0.2 2 DC90 0.20 440 18 B 0.15~0.25 0.40 0.8×10⁻³ 18 3.5×10⁷ 0.04 0.1 0.08 7.5
BMS-024-NHFN 63 0.2 2 DC90 0.20 440 18 B 0.15~0.25 0.40 0.8×10⁻³ 18 3.5×10⁷ 0.04 0.1 0.08 8.5
BMS-044-NHB 71 0.4 4 DC90 0.28 324 25 B 0.15~0.25 0.40 1.5×10⁻³ 26.2 7.0×10⁷ 0.05 0.1 0.08 10
BMS-044-NHF 71 0.4 4 DC90 0.28 324 25 B 0.15~0.25 0.40 1.5×10⁻³ 26.2 7.0×10⁷ 0.05 0.1 0.08 11
BMS-074-HPB 80 0.75 8 DC90 0.33 270 30 B 0.20~0.30 0.50 4.3×10⁻³ 29.4 12.5×10⁷ 0.05 0.14 0.09 16.5
BMS-074-HPF 80 0.75 8 DC90 0.33 270 30 B 0.20~0.30 0.50 4.3×10⁻³ 29.4 12.5×10⁷ 0.05 0.14 0.09 19
BMS-154-HPB 90 1.5 15 DC90 0.34 261 31 B 0.20~0.30 0.60 8.1×10⁻³ 45.8 20.0×10⁷ 0.11 0.15 0.09 23
BMS-154-HPF 90 1.5 15 DC90 0.34 261 31 B 0.20~0.30 0.60 8.1×10⁻³ 45.8 20.0×10⁷ 0.11 0.15 0.09 26
  • 0.2kW 및 0.4kW 모터는 JIS C 4210을, 0.75kW 이상의 모터는 JIS C 4213을 준수하는 완전 밀폐형 외부 송풍 모터입니다. (주식회사 히타치 산기 시스템 제조)
  • 모터의 입력 전원은 3상 AC 200V/50Hz, AC 200V·AC 220V/60Hz입니다.
  • 브레이크 모터의 허용 제동 횟수에 대해서는 설계 확인 사항 페이지를 참조해 주십시오. 구체적인 횟수는 부하 조건에 따라 달라지므로, 선정 계산을 통해 확인해 주십시오.

【치수】

三木プーリの無励磁作動形ブレーキ付きモータBMSモデルNHBタイプ寸法図 外形寸法および取付寸法を示す寸法図
단위 [mm]
형식 본체 치수 CAD 파일 번호
L R A B D KL H P C F E N M G Z S W U T Q V
BMS-024-NHBN 215 103 112 79 130 115 128 134 63 40 50 100 130 3.2 7×21 11 h6 － 1 － 23 － BMS-NHB1
BMS-044-NHB 244 120 124 87 145 141 143.5 150 71 45 56 115 140 3.2 7×20 14 j6 5 3 5 30 M5×0.8 깊이 18 BMS-NHB2
BMS-074-HPB 290.5 140 150.5 97 163 148 161.5 168 80 50 62.5 125 160 3.2 10×25 19 j6 6 3.5 6 40 M6×1 깊이 20 BMS-NHB3
BMS-154-HPB 329 168.5 160.5 114.5 182 144 178 188 90 62.5 70 155 170 10 10 24 j6 8 4 7 50 M6×1 깊이 20 BMS-NHB4

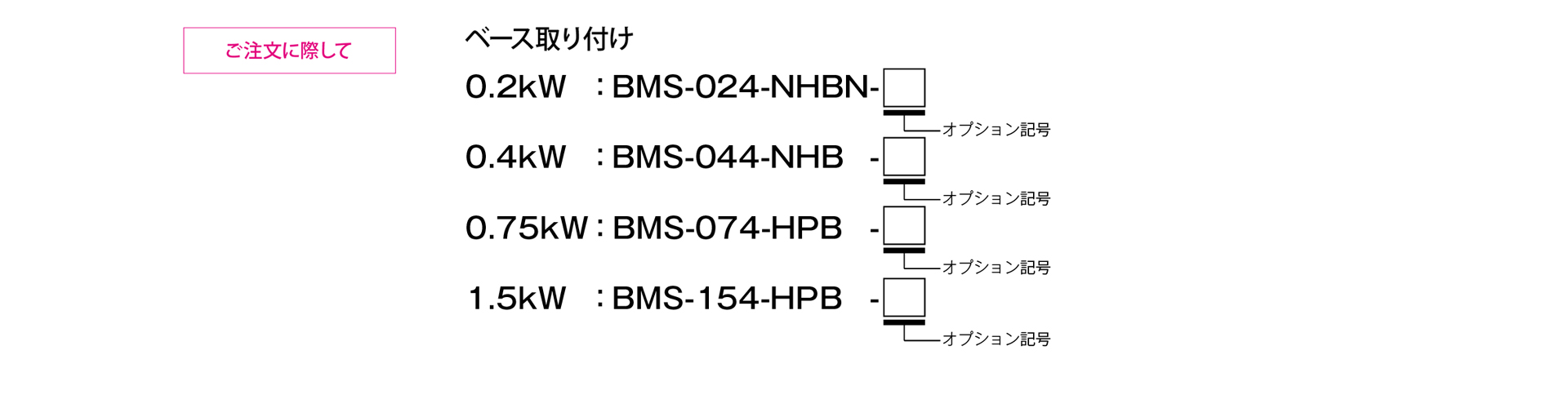

三木プーリのBMSモデル NHBタイプ 無励磁作動形ブレーキ付きモータ ご注文時の型式構成説明図
