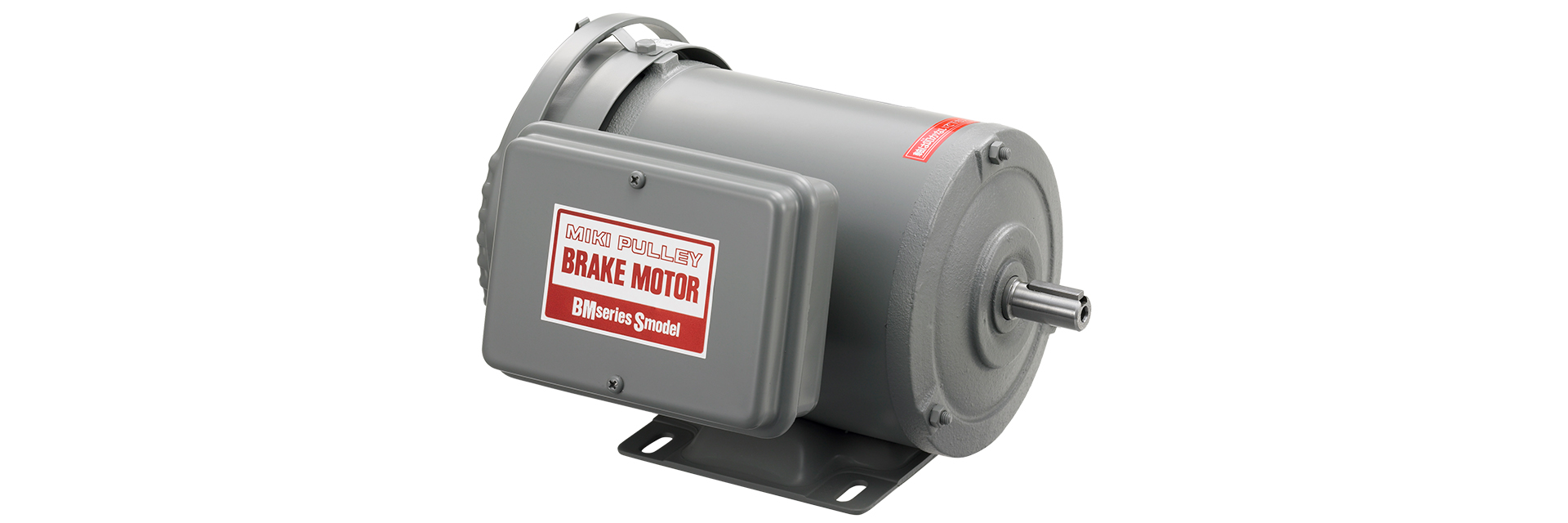

BMS-NHB（ベース取付タイプ）
汎用モータの寸法を変えずに、内部に無励磁ブレーキと電源装置を組み込みました。電源の投入でモータ軸は回転し、電流のしゃ断でモータ軸は停止します。非常制動などに効果があります。また、解放レバーにより、保持状態でも手動でブレーキを解放することができます。ベース取り付けタイプです。

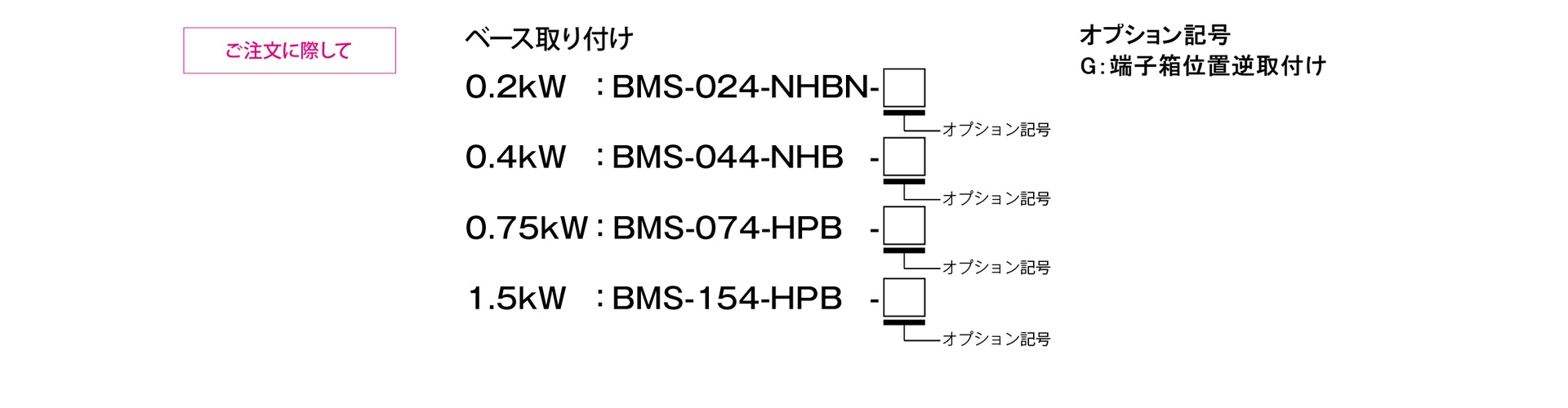

【仕様】
| 型式 | モータ | ブレーキ | 回転部慣性モーメントJ ［kg・m2］ |
許容制動仕事率Pbaℓ ［W］ |
総制動仕事ET ［J］ |
動作時間 | 質量［kg］ | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 枠番 | 出力［kW］ 4極 |
トルクT［N・m］ | コイル（at20℃） | 耐熱クラス | 空隙 | アーマチュア 吸引時間ta［s］ |
同時切り | DC別切り | |||||||||
| 電圧［V］ | 電流［A］ | 抵抗［Ω］ | 容量［W］ | 規定値［mm］ | 限界値［mm］ | ||||||||||||
| BMS-024-NHBN | 63 | 0.2 | 2 | DC90 | 0.2 | 440 | 18 | B | 0.15～0.25 | 0.4 | 0.8×10－3 | 18 | 3.5×10^7 | 0.04 | 0.1 | 0.08 | 7.5 |
| BMS-044-NHB | 71 | 0.4 | 4 | DC90 | 0.28 | 324 | 25 | B | 0.15～0.25 | 0.4 | 1.5×10－3 | 26.2 | 7.0×10^7 | 0.05 | 0.1 | 0.08 | 10 |
| BMS-074-HPB | 80 | 0.75 | 8 | DC90 | 0.33 | 270 | 30 | B | 0.20～0.30 | 0.5 | 4.3×10－3 | 29.4 | 12.5×10^7 | 0.05 | 0.14 | 0.09 | 16.5 |
| BMS-154-HPB | 90 | 1.5 | 15 | DC90 | 0.34 | 261 | 31 | B | 0.20～0.30 | 0.6 | 8.1×10－3 | 45.8 | 20.0×10^7 | 0.11 | 0.15 | 0.09 | 23 |
- 0.2kW･0.4kWのモータはJIS C 4210、0.75kW以上のモータはJIS C 4213に準拠する全閉外扇モータです。（株式会社日立産機システム製）
- モータの入力電源は三相AC 200V/50Hz、AC200V・AC220V/60Hzです。
- ブレーキモータの許容制動頻度は、設計上の確認事項の頁をご参照ください。詳細頻度については、負荷条件により変わりますので、選定計算にてご確認ください。

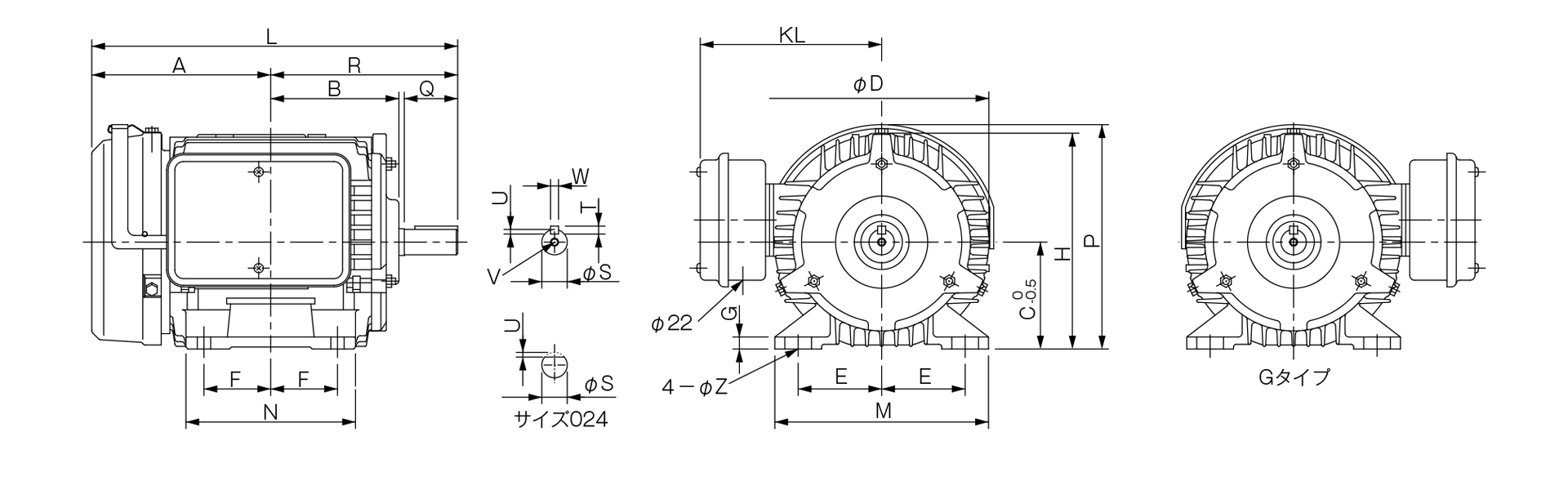

【寸法】
単位 [mm]
| 型式 | 本体寸法 | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | R | A | B | D | KL | H | P | C | Ｆ | E | N | M | G | Z | S | W | U | T | Q | V | |
| BMS-024-NHBN | 215 | 103 | 112 | 79 | 130 | 115 | 128 | 134 | 63 | 40 | 50 | 100 | 130 | 3.2 | 7×21 | 11 h6 | － | 1 | － | 23 | － |
| BMS-044-NHB | 244 | 120 | 124 | 87 | 145 | 141 | 143.5 | 150 | 71 | 45 | 56 | 115 | 140 | 3.2 | 7×20 | 14 j6 | 5 | 3 | 5 | 30 | M5×0.8深さ18 |
| BMS-074-HPB | 290.5 | 140 | 150.5 | 97 | 163 | 148 | 161.5 | 168 | 80 | 50 | 62.5 | 125 | 160 | 3.2 | 10×25 | 19 j6 | 6 | 3.5 | 6 | 40 | M6×1深さ20 |
| BMS-154-HPB | 329 | 168.5 | 160.5 | 114.5 | 182 | 144 | 178 | 188 | 90 | 62.5 | 70 | 155 | 170 | 10 | 10 | 24 j6 | 8 | 4 | 7 | 50 | M6×1深さ20 |
