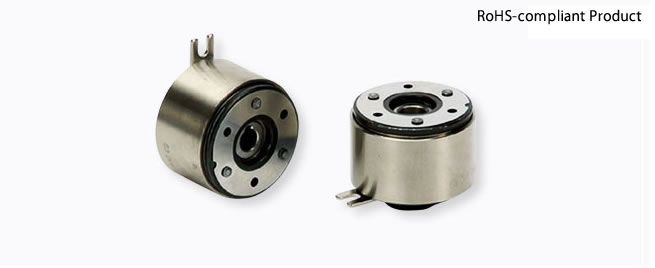

Modellreihe CYT
[Technische Daten]
Modell | Größe | Dynamisches Reibmoment Td [N·m] | Spule (bei 20 °C) | Hitzebeständigkeit | Verbindungsleitung | Max. Drehzahl [min-1] | Trägheitsmoment drehendes Teil | Zulässige Kupplungsenergie Eeaℓ [J] | Gesamte Arbeitsleistung ET [J] | Dauer Ankeranzug ta [s] | Dauer Drehmomentaufbau tp [s] | Dauer Drehmomentabbau td [s] | Masse [kg] | |||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Spannung [V] | Wattleistung [W] | Stromstärke [A] | Widerstand [Ω] | UL Stil | Größe | Anker [kg·m2] | Rotor [kg·m2] | |||||||||||
CYT-025-33B | 025 | 0,4 | DC24 | 4,5 | 0,188 | 128 | B | UL3398 | AWG26 | 3600 | 1,00×10-6 | 1,43×10-6 | 800 | 1,0×106 | 0,014 | 0,028 | 0,030 | 0,07 |
CYT-03-33B | 03 | 0,5 | DC24 | 5,5 | 0,23 | 105 | B | UL3398 | AWG26 | 3600 | 1,30×10-6 | 1,85×10-6 | 900 | 1,5×106 | 0,015 | 0,030 | 0,040 | 0,13 |
CYT-04-33B | 04 | 1,0 | DC24 | 5,9 | 0,25 | 98 | B | UL3398 | AWG26 | 3600 | 5,15×10-6 | 1,00×10-5 | 1900 | 2,0×106 | 0,030 | 0,040 | 0,040 | 0,26 |
* Das dynamische Reibmoment (Td) wird bei einer relativen Drehzahl von 100 min-1 gemessen.
* Für den maximalen Bohrungsdurchmesser werden das Trägheitsmoment und die Masse des drehenden Teils gemessen.
* Schwankungen in der Versorgungsspannung dürfen nicht mehr als 10 % von der Spulenspannung abweichen. Achten Sie zudem darauf, dass die Bestromung 50 % nicht überschreitet.
[Abmessungen]
CYT-□-33M
Größe | Abmessungen radiale Richtung | Abmessungen axiale Richtung | ||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
d | A1 | A2 | A3 | A4 | F | V1 | V2 | V3 | G1 | G2 | m | H | R | L1 | L2 | P | N | T | a | |
03 | 6 | 34 | 32 | 23 | 12,5 | 14 | 3 bis 2,6 | 3 bis 5,5 | 3 bis 6 | 20 | 23 | M3 | 21 | 1,2 | 28,6 | 26,2 | 13 | 3 | 2,3 | 0,2 ± 0,05 |
8 | ||||||||||||||||||||
04 | 8 | 45 | 42 | 30 | 18,5 | 18 | 3 bis 3,1 | 3 bis 6 | 3 bis 6 | 25 | 27,5 | M4 | 25,3 | 1,2 | 35,1 | 32,4 | 17,5 | 3,5 | 3 | 0,2+0,05-0,1 |
10 |
* Die Abmessungssymbole N und V3 geben die Größe des Freiraums für den Nietkopf während der Montage an.

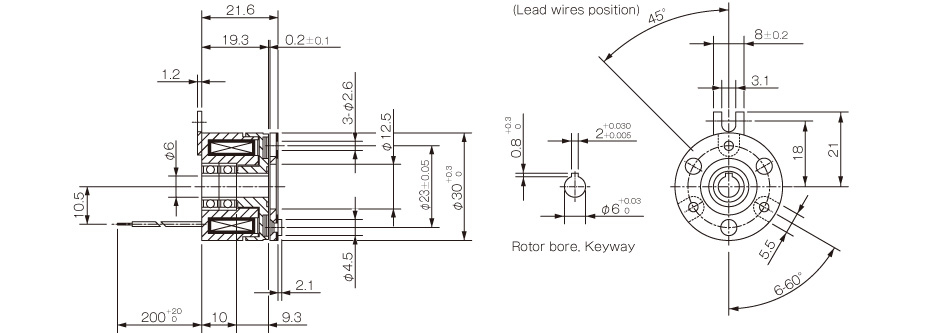

[Abmessungen]
CYT-025-33B

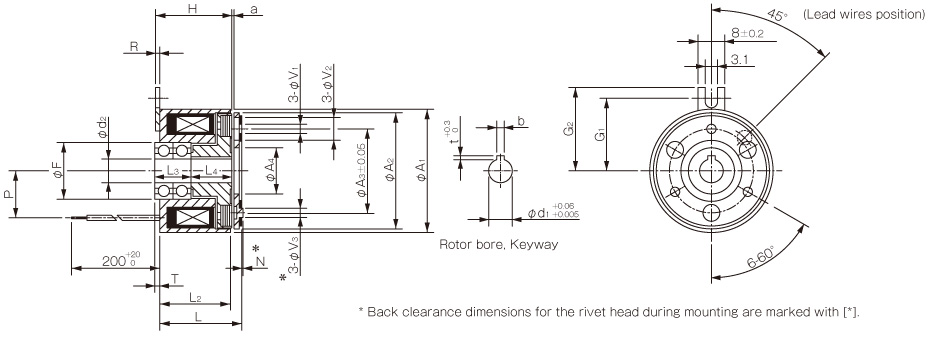

[Abmessungen]
CYT-□-33B
Größe | Nenndurchmesser | Abmessungen radiale Richtung | Abmessungen axiale Richtung | Bohrlochabmessungen Welle | |||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
A1 | A2 | A3 | A4 | F | V1 | V2 | V3 | G1 | G2 | H | R | L1 | L2 | L3 | L4 | P | N | T | a | d2 | d1 | b | t | ||
03 | 6 | 34 | 32 | 23 | 12,5 | 15 | 3 bis 2,6 | 3 bis 5,5 | 3 bis 6 | 20 | 23 | 21 | 1,2 | 22,2 | 19,8 | 10 | 11,3 | 13 | 3 | 1,5 | 0,2 ± 0,05 | 6 | 6 | 2+0,030-0,005 | 0,8+0,30 |
8 | 34 | 32 | 23 | 12,5 | 16 | 3 bis 2,6 | 3 bis 5,5 | 3 bis 6 | 20 | 23 | 21 | 1,2 | 22,2 | 19,8 | 10 | 11,3 | 13 | 3 | 1,5 | 0,2 ± 0,05 | 8 | 8 | 2+0,030-0,005 | 0,8+0,30 | |
04 | 8 | 45 | 42 | 30 | 18,5 | 19 | 3 bis 3,1 | 3 bis 6 | 3 bis 6 | 25 | 28 | 25,3 | 1,2 | 26,8 | 24,1 | 12 | 13 | 17,5 | 3,5 | 0,9 | 0,2+0,05-0,1 | 8 | 8 | 2+0,030-0,005 | 0,8+0,30 |
10 | 45 | 42 | 30 | 18,5 | 19 | 3 bis 3,1 | 3 bis 6 | 3 bis 6 | 25 | 28 | 25,3 | 1,2 | 26,8 | 24,1 | 14 | 11 | 17,5 | 3,5 | 0,9 | 0,2+0,05-0,1 | 10 | 10 | 3+0,025-0 | 1,2+0,30 |
* Die Abmessungssymbole N und V3 geben die Größe des Freiraums für den Nietkopf während der Montage an.
