Modelle CSZ (Kupplungen) Technische Daten

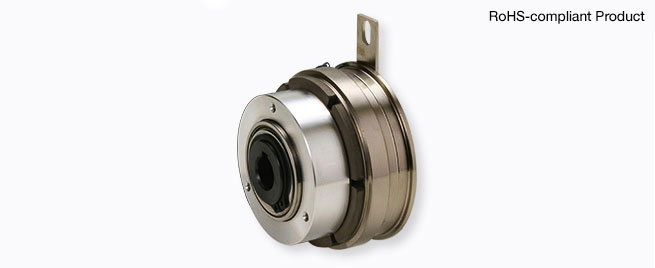

Modellreihe CSZ
- [Technische Daten]
- [Abmessungen]

Modellreihe CSZ

[Technische Daten]

Modell	Größe	Dynamisches Reibmoment Td [N·m]	Statisches Reibmoment Ts [N·m]	Spule (bei 20 °C)				Hitzebeständigkeit	Verbindungsleitung		Max. Drehzahl [min^-1]	Trägheitsmoment drehendes Teil		Gesamtarbeitsleistung bis zur Neueinstellung des Spalts ET [J]	Dauer Ankeranzug ta [s]	Dauer Drehmomentaufbau tp [s]	Dauer Drehmomentabbau td [s]	Lager	Masse [kg]
Modell	Größe	Dynamisches Reibmoment Td [N·m]	Statisches Reibmoment Ts [N·m]	Spannung [V]	Wattleistung [W]	Stromstärke [A]	Widerstand [Ω]	Hitzebeständigkeit	UL Stil	Größe	Max. Drehzahl [min^-1]	Rotor [kg·m²]	Anker [kg·m²]		Dauer Ankeranzug ta [s]	Dauer Drehmomentaufbau tp [s]	Dauer Drehmomentabbau td [s]	Lager	Masse [kg]
CSZ-05-35	05	2,4	2,4	DC24	10	0,42	57	B	UL3398	AWG22	1800	2,87×10^-5	2,43×10^-5	9×10⁶	0,017	0,035	0,023	6902ZZ	0,38
CSZ-06-35	06	5	5,5	DC24	11	0,46	52	B	UL3398	AWG22	1800	8,94×10^-5	7,57×10^-5	29×10⁶	0,023	0,050	0,010	6904ZZ	0,67
CSZ-08-35	08	10	11	DC24	15	0,63	38	B	UL3398	AWG18	1800	2,41×10^-4	2,08×10^-4	60×10⁶	0,025	0,064	0,020	6906ZZ	1,23

* Das dynamische Reibmoment (Td) wird bei einer relativen Drehzahl von 100 min^-1 gemessen.

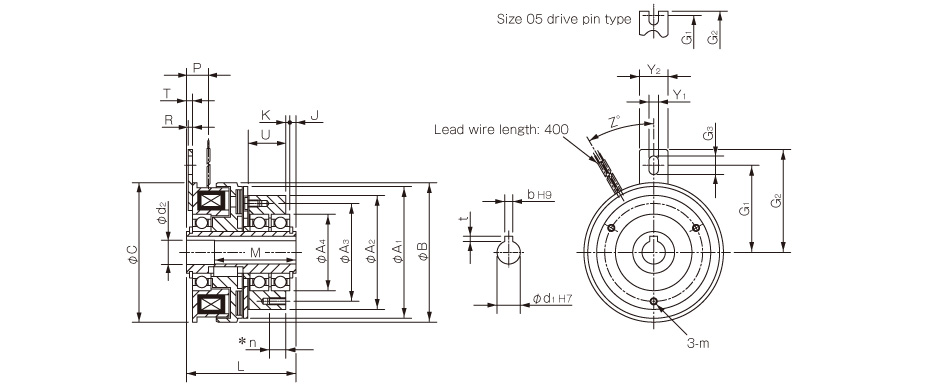

[Abmessungen]

Einheit [mm]

Größe	Abmessungen radiale Richtung											Abmessungen axiale Richtung
Größe	A1	A2	A3	A4	B	C	G1	G2	G3	Y1	Y2	J	K	L	M	P	R	T	U	Z	m	n*
05	50	47	38	28⁰_-0,009	54	50	28	31	-	3,1	8	2,1	2	47,2	33	7,9	1,6	1,9	14	180	M4	6
06	63	55	46	37⁰_-0,011	67,5	67,5	42,5	50	9,5	4,5	14	2,5	2,3	53,5	40	9,8	2	2,5	18	30	M4	6
08	80	70	60	47⁰_-0,011	85	85	57,5	65	11,5	6,5	16	3	2,5	58	43	11,5	2	3	18,5	30	M4	8

Einheit [mm]

Größe	Bohrlochabmessungen Welle
Größe	d1 H7	d2	b H9	t
05	10	10,2	3^+0,030₀	1,2^+0,3₀
06	12	12,2	4^+0,030₀	1,8^+0,3₀
08	15	15,2	5^+0,030₀	2,3^+0,3₀
