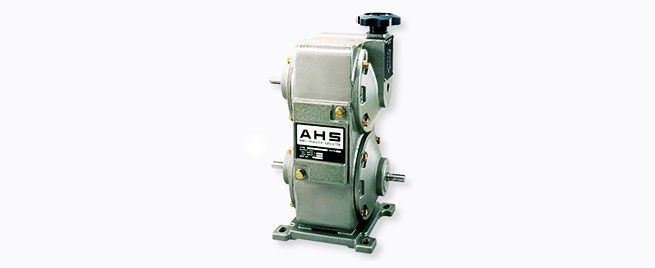

Modellreihe AHS

ダウンロード

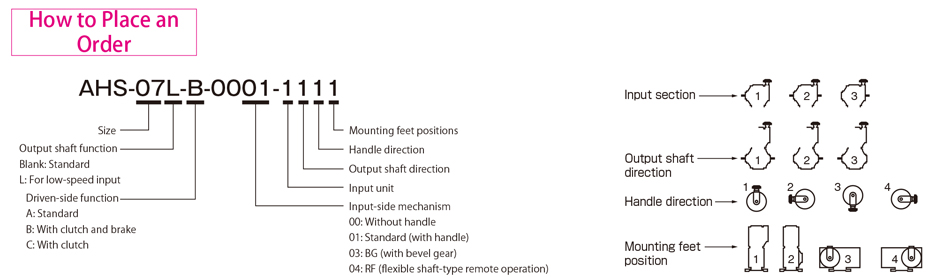

Modellreihe AHS Technische Daten

AHS
- [Technische Daten]
- [Abmessungen]

AHS

[Technische Daten]

Modell	Übertragungsleistung (4P) [kW]	Drehzahlwechsler mit Standardspezifikationen						Elektromagnetische Kupplungen und Bremsen
		Drehzahlwechslungsverhältnis	Drehzahl Ausgangswelle [min^-1]	Anzahl der Lenkradumdrehungen (Umdrehungen)	Verwendetes Riemenmodell	A-Typ Masse [kg]	B-Typ Masse [kg]	Größe	Dynamisches Reibmoment [N·m]	Statisches Reibmoment [N·m]	Bestromungsspannung [V]	Wattleistung [W]	Stromstärke [A]	Widerstand [Ω]	Hitzebeständigkeit


AHS-02-□	0,2	1:4	Eingangs drehzahl × 0,42 ~ 1,68 ※Eingangs drehzahl bereich: 900 ~ 1800	11	1422V240S	17	19	06	5	5,5	DC 24	11	0,46	52	B
AHS-04-□	0,4	1:4	Eingangs drehzahl × 0,42 ~ 1,68 ※Eingangs drehzahl bereich: 900 ~ 1800	13	1422V270S	23	26	08	10	11	DC 24	15	0,63	38	B
AHS-07-□	0,75	1:4	Eingangs drehzahl × 0,42 ~ 1,68 ※Eingangs drehzahl bereich: 900 ~ 1800	14	1422V300S	32	36	10	20	22	DC 24	20	0,83	29	B
AHS-15-□	1,5	1:4	Eingangs drehzahl × 0,42 ~ 1,68 ※Eingangs drehzahl bereich: 900 ~ 1800	15	1922V363S	47	54	12	40	45	DC 24	25	1,09	23	B
AHS-22-□	2,2	1:4	Eingangs drehzahl × 0,42 ~ 1,68 ※Eingangs drehzahl bereich: 900 ~ 1800	17	2322V421S	97	108	16	80	90	DC 24	35	1,46	16	B
AHS-37-□	3,7	1:4	Eingangs drehzahl × 0,42 ~ 1,68 ※Eingangs drehzahl bereich: 900 ~ 1800	17	2322V421S	97	108	16	80	90	DC 24	35	1,46	16	B

Modell	Übertragungsleistung (4P) [kW]	Drehzahlwechsler mit Standardspezifikationen						Elektromagnetische Kupplungen und Bremsen
		Drehzahlwechslungsverhältnis	Drehzahl Ausgangswelle [min^-1]	Anzahl der Lenkradumdrehungen (Umdrehungen)	Verwendetes Riemenmodell	A-Typ Masse [kg]	B-Typ Masse [kg]	Größe	Dynamisches Reibmoment [N·m]	Statisches Reibmoment [N·m]	Bestromungsspannung [V]	Wattleistung [W]	Stromstärke [A]	Widerstand [Ω]	Hitzebeständigkeit


AHS-02L-□	0,2	1:4 (1:3)	Eingangs drehzahl × 0,5 ~ 2,0 (0,5～1,5) ※Eingangs drehzahl bereich: 900 ~ 1800	11	1422V240S	17	19	06	5	5,5	DC 24	11	0,46	52	B
AHS-04L-□	0,4	1:4 (1:3)	Eingangs drehzahl × 0,5 ~ 2,0 (0,5～1,5) ※Eingangs drehzahl bereich: 900 ~ 1800	13	1422DV278	23	26	08	10	11	DC 24	15	0,63	38	B
AHS-07L-□	0,75	1:4 (1:3)	Eingangs drehzahl × 0,5 ~ 2,0 (0,5～1,5) ※Eingangs drehzahl bereich: 900 ~ 1800	14	1422DV314S	32	36	10	20	22	DC 24	20	0,83	29	B
AHS-15L-□	1,5	1:4 (1:3)	Eingangs drehzahl × 0,5 ~ 2,0 (0,5～1,5) ※Eingangs drehzahl bereich: 900 ~ 1800	15	1922DV381	47	54	12	40	45	DC 24	25	1,09	23	B
AHS-22L-□	2,2	1:4 (1:3)	Eingangs drehzahl × 0,5 ~ 2,0 (0,5～1,5) ※Eingangs drehzahl bereich: 900 ~ 1800	17	2322DV454	97	108	16	80	90	DC 24	35	1,46	16	B
AHS-37L-□	3,7	1:4 (1:3)	Eingangs drehzahl × 0,5 ~ 2,0 (0,5～1,5) ※Eingangs drehzahl bereich: 900 ~ 1800	17	2322DV454	97	108	16	80	90	DC 24	35	1,46	16	B

※ Die Werte in Klammern sind technische Daten für AHS-□L-B (niedrige Eingangsdrehzahl, mit Kupplung und Bremse).

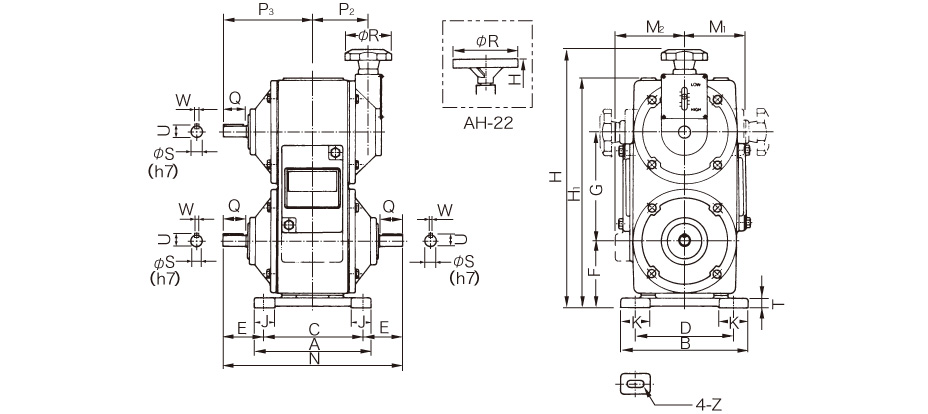

[Abmessungen]

Einheit [mm]

Modell		AHS-02	AHS-04	AHS-07	AHS-15	AHS-22	AHS-37
A		190	200	230	260	320	320
B		200	220	250	280	320	320
C		160	170	200	230	260	260
D		160	170	200	230	260	260
E		52.5	70	80	80	100	100
F		105	115	135	155	185	185
G		170	188	213	255	300	300
H		409	447	503	584	707	707
H₁		360	397	453	534	635	635
J		30	35	45	50	60	60
K		40	50	50	50	60	60
M₁		97	106	117	138	170	170
M₂	Aタイプ	97	106	117	138	170	170
M₂	Bタイプ	110	120	130	150	175	175
N		265	310	360	390	460	460
P₂		80	92	106	121	133	133
P₃		132.5	155	180	195	230	230
R		80	80	80	80	160	160
Q		30	40	50	50	60	60
S		14	19	24	24	28	28
U		16	21	27	27	31	31
W		5	5	7	7	7	7
T		12	17	20	25	25	25
Z		10×20	12×30	12×30	12×30	14×40	14×40

Optionen von Modellreihe AHS

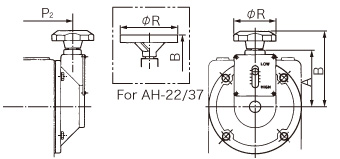

Bedienfunktion 01 (Standardgriff)

Der Griff kann in senkrechter oder waagerechter Richtung befestigt werden.
Zusätzlich zum Standardgriff gibt es einen optionalen Griff Modell SD, der mit einer integrierten Drehzahlanzeige geliefert wird. (Der Griff kann nur verwendet werden, wenn er seitlich befestigt ist.)

[Technische Daten/Abmessungen]

Modell	A	B	P2	R	Griffdrehzahl
AH-02	100	134	80	80	11
AH-04	110	144	92	80	13
AH-07	121	155	106	80	14
AH-15	140	174	121	80	15
AH-22	170	220	133	160	17
AH-37	170	220	133	160	17

Bedienfunktion 00 (ohne Griff)

Bestellen Sie Modell 00, wenn der Standardgriff entfernt und stattdessen ein anderer Griff verwendet wird oder wenn Fernbedienung über ein Kettenrad, Kreuzgelenk o. ä. erfolgt.

[Technische Daten/Abmessungen]

Modell	A	B	D1	D2	P2	Griffdrehzahl
AH-02	101	121	10	15	80	11
AH-04	111	131	10	15	92	13
AH-07	122	142	10	15	106	14
AH-15	141	161	10	16	121	15
AH-22	171	191	10	16	133	17
AH-37	171	191	10	16	133	17

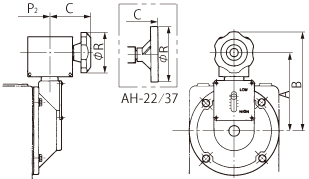

Bedienfunktion 03 (Winkelgriff)

Dieses Modell nutzt einen Winkelgriff, der an einem Kegelrad im Griffteil befestigt wird. Dieses Modell ist auch mit dem Standardgriff sowie einem Griff SD (Griff mit integrierter Drehzahlanzeige) verwendbar.

[Technische Daten/Abmessungen]

Modell	A	B	P2	C	R	Griffdrehzahl
AH-02	150	190	80	80	80	11
AH-04	160	200	92	80	80	13
AH-07	170	210	106	80	80	14
AH-15	190	230	121	80	80	15
AH-22	220	300	133	100	160	17
AH-37	220	300	133	100	160	17

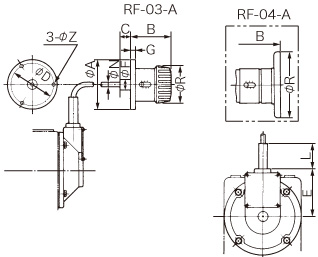

Bedienfunktion 04 (Betrieb mit Fernbedienung basierend auf elastischer Welle)

Die Einheit kann kostengünstig per Fernbedienung betätigt werden.
*Es gibt drei verschiedene Längen für elastische Standardwellen, 1000 mm, 1600 mm und 2500 mm.
*Den Biegeradius auf R300 oder höher festlegen.

[Technische Daten/Abmessungen]
