102 モデル（マイクロ励磁作動形クラッチ_フランジ取付け形）

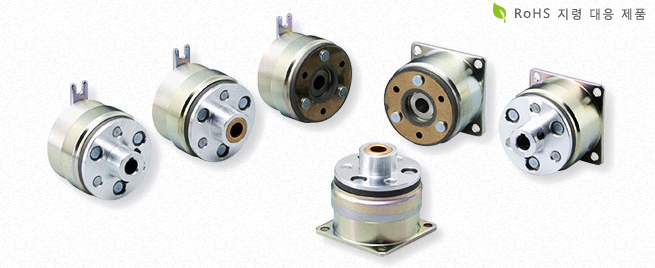

三木プーリの励磁作動形クラッチ 102タイプ（13型・15型・11型）フランジ取り付け形製品画像（壁面取り付け用・電磁クラッチ・動力伝達制御）

カタログダウンロード

会員限定 3D CADダウンロード

取扱説明書ダウンロード

コイルへの通電で作動する励磁作動形クラッチで、マイクロサイズと呼ばれる小型のラインアップです。スペースを有効に利用できるフランジ取り付け形で、取り付け形状の異なる３種類のアーマチュアアッセンブリがありますので、取り付け条件に応じて選ぶことができます。

【仕様】ダイレクト取り付け用

102-□-13/15/11 （３タイプ共通）

型式	サイズ	動摩擦トルクT_d［N・m］	コイル（at20℃）				リード線		耐熱クラス	最高回転速度［min^－1］	回転部慣性モーメント J		許容連結仕事 Eeaℓ［J］	空隙再調整までの総仕事 ET［J］	アーマチュア吸引時間 ta［s］	トルク立上り時間 tp［s］	トルク消滅時間 td［s］	質量［kg］
型式	サイズ	動摩擦トルクT_d［N・m］	電圧［V］	容量［W］	電流［A］	抵抗［Ω］	ULスタイル	サイズ	耐熱クラス	最高回転速度［min^－1］	アーマチュア［kg・m²］	ロータ［kg・m²］	許容連結仕事 Eeaℓ［J］	空隙再調整までの総仕事 ET［J］	アーマチュア吸引時間 ta［s］	トルク立上り時間 tp［s］	トルク消滅時間 td［s］	質量［kg］
102-02-13	2	0.4	DC24	6	0.25	96	UL3398	AWG26	B	10000	6.75×10^－7	2.45×10^－6	1500	2×10⁶	0.009	0.019	0.017	0.075
102-02-15	2	0.4	DC24	6	0.25	96	UL3398	AWG26	B	500	1.00×10^－6	2.45×10^－6	1500	2×10⁶	0.009	0.019	0.017	0.081
102-02-11	2	0.4	DC24	6	0.25	96	UL3398	AWG26	B	10000	1.00×10^－6	2.45×10^－6	1500	2×10⁶	0.009	0.019	0.017	0.079
102-03-13	3	0.6	DC24	6	0.25	96	UL3398	AWG26	B	10000	1.30×10^－6	3.25×10^－6	2300	3×10⁶	0.009	0.022	0.02	0.096
102-03-15	3	0.6	DC24	6	0.25	96	UL3398	AWG26	B	500	1.95×10^－6	3.25×10^－6	2300	3×10⁶	0.009	0.022	0.02	0.105
102-03-11	3	0.6	DC24	6	0.25	96	UL3398	AWG26	B	10000	1.95×10^－6	3.25×10^－6	2300	3×10⁶	0.009	0.022	0.02	0.103
102-04-13	4	1.2	DC24	8	0.33	72	UL3398	AWG26	B	10000	4.38×10^－6	1.41×10^－5	4500	6×10⁶	0.011	0.028	0.03	0.178
102-04-15	4	1.2	DC24	8	0.33	72	UL3398	AWG26	B	500	6.15×10^－6	1.41×10^－5	4500	6×10⁶	0.011	0.028	0.03	0.195
102-04-11	4	1.2	DC24	8	0.33	72	UL3398	AWG26	B	10000	6.15×10^－6	1.41×10^－5	4500	6×10⁶	0.011	0.028	0.03	0.191
102-05-13	5	2.4	DC24	10	0.42	58	UL3398	AWG22	B	10000	9.08×10^－6	3.15×10^－5	9000	9×10⁶	0.012	0.031	0.04	0.31
102-05-15	5	2.4	DC24	10	0.42	58	UL3398	AWG22	B	500	1.38×10^－5	3.15×10^－5	9000	9×10⁶	0.012	0.031	0.04	0.335
102-05-11	5	2.4	DC24	10	0.42	58	UL3398	AWG22	B	10000	1.38×10^－5	3.15×10^－5	9000	9×10⁶	0.012	0.031	0.04	0.325

動摩擦トルクTdは、相対速度100min-1時の値です。また、初期トルク特性により、ならし運転が必要となる場合があります。
電源電圧変動は、コイル電圧の±10％以内に抑えてください。また、通電率が80%を超えないようにご注意ください。
回転部慣性モーメントおよび質量は、最大穴径時の値となります。

【寸法】102-□-13（ダイレクト取り付け用）

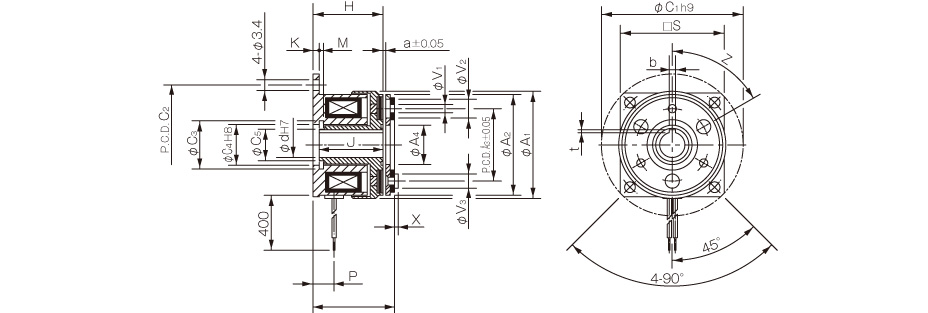

三木プーリの励磁作動形クラッチ102モデル（13型）フランジ取り付け形（壁面取り付け用）寸法図取付寸法および主要部寸法を示す寸法図

単位[mm]
サイズ	径方向寸法														軸方向寸法
サイズ	A1	A2	A3	A4	C1	C2	C3	C4	C5	S	V1	V2	V3	Z	H	J	K	L	P	M	a	X
02	31	28	19.5	10.7	39	33.5	11.4	11	8	－	2-2.1	2-5.3	2-3.7	4-90°	18	16.5	1.5	20.4	4.9	1.1	0.1	0.8
03	34	32	23	12.5	45	38	13.6	13	10	33	3-2.6	3-6	3-4.5	6-60°	22.2	20.2	2	24.5	6.7	1.3	0.15	1.2
04	43	40	30	18.5	54	47	20	19	15.5	41	3-3.1	3-6	3-5	6-60°	25.4	23.4	2	28.1	7.2	1.3	0.15	1.6
05	54	50	38	25.5	65	58	27.2	26	22	51	3-3.1	3-6.5	3-6	6-60°	28.1	26.1	2	31.3	8.2	1.5	0.2	1.5

単位[mm]
サイズ	軸穴寸法
	d1 H7	JIS規格対応		JIS旧規格対応
	d1 H7	b P9	t	b E9	t
02	5	－	－	－	－
03	6	2 －0.006 －0.031	0.8 ＋0.3 0	－	－
04	8	2 －0.006 －0.031	0.8 ＋0.3 0	－	－
04	10	3 －0.006 －0.031	1.2 ＋0.3 0	4 ＋0.050 ＋0.020	1.5 ＋0.5 0
05	10	3 －0.006 －0.031	1.2 ＋0.3 0	4 ＋0.050 ＋0.020	1.5 ＋0.5 0
05	15	5 －0.012 －0.042	2 ＋0.5 0	5 ＋0.050 ＋0.020	2 ＋0.5 0

サイズ02 は丸形フランジです。
サイズ02 のロータにはキー溝がありません。軸へは圧入などで固定してください。
取り付け方法などに関しては、設計上の確認事項でご確認ください。

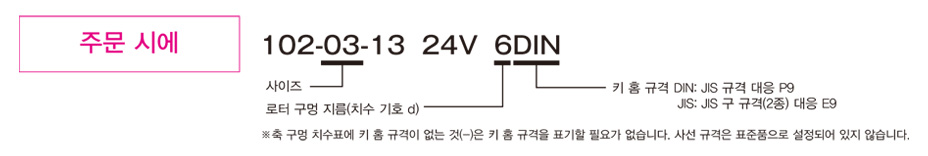

三木プーリの102モデル（13型）励磁作動形クラッチフランジ取り付け形（壁面取り付け用）ご注文時の型式構成説明図

【寸法】102-□-15（通し軸用）

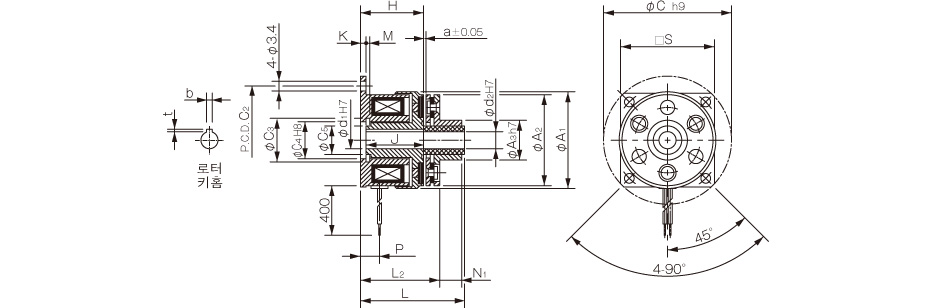

三木プーリの励磁作動形クラッチ102モデル（15型）フランジ取り付け形（壁面取り付け用）寸法図取付寸法および主要部寸法を示す寸法図

単位[mm]
サイズ	径方向寸法									軸方向寸法
サイズ	A1	A2	A3	C1	C2	C3	C4	C5	S	H	J	K	L1	L2	M	P	N1	a
02	31	28	13	39	33.5	11.4	11	8	－	18	16.5	1.5	27.5	22.4	1.1	4.9	4.8	0.1
03	34	32	14	45	38	13.6	13	10	33	22.2	20.2	2	34.5	26.5	1.3	6.7	7.8	0.15
04	43	40	18	54	47	20	19	15.5	41	25.4	23.4	2	40.2	30.8	1.3	7.2	9.1	0.15
05	54	50	28	65	58	27.2	26	22	51	28.1	26.1	2	43.3	34.3	1.5	8.2	8.8	0.2

単位[mm]
サイズ	軸穴寸法
	d1 H7	d2 H7	JIS規格対応		JIS旧規格対応
	d1 H7	d2 H7	b P9	t	b E9	t
02	5	5	－	－	－	－
03	6	6	2 －0.006 －0.031	0.8 ＋0.3 0	－	－
04	8	8	2 －0.006 －0.031	0.8 ＋0.3 0	－	－
04	10	10	3 －0.006 －0.031	1.2 ＋0.3 0	4 ＋0.050 ＋0.020	1.5 ＋0.5 0
05	10	10	3 －0.006 －0.031	1.2 ＋0.3 0	4 ＋0.050 ＋0.020	1.5 ＋0.5 0
05	15	15	5 －0.012 －0.042	2 ＋0.5 0	5 ＋0.050 ＋0.020	2 ＋0.5 0

サイズ02 は丸形フランジです。
サイズ02 のロータにはキー溝がありません。軸へは圧入などで固定してください。
取り付け方法などに関しては、設計上の確認事項でご確認ください。
アーマチュア5 型の穴d2 はストレート穴です。

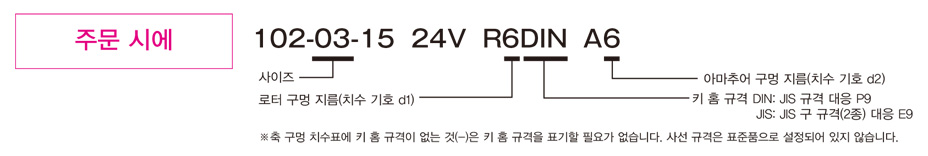

三木プーリの102モデル（15型）励磁作動形クラッチフランジ取り付け形（壁面取り付け用）ご注文時の型式構成説明図

【寸法】102-□-11（突き合わせ軸用）

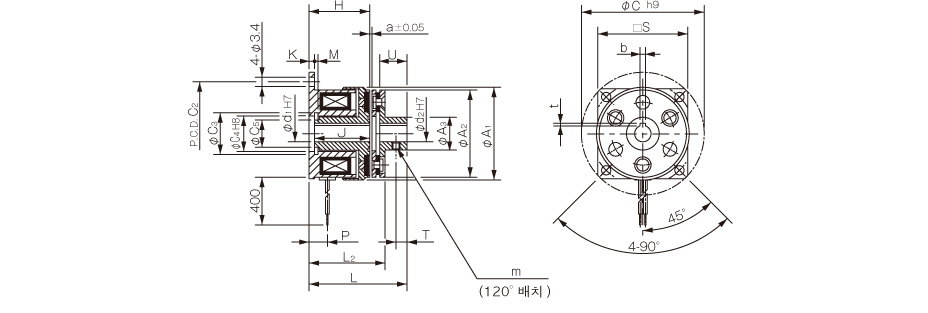

三木プーリの励磁作動形クラッチ102モデル（11型）フランジ取り付け形（壁面取り付け用）寸法図取付寸法および主要部寸法を示す寸法図

単位[mm]
サイズ	径方向寸法										軸方向寸法
サイズ	A1	A2	A3	C1	C2	C3	C4	C5	S	m	H	J	K	L1	L2	M	P	U	T	a
02	31	28	9.5	39	33.5	11.4	11	8	－	M3	18	16.5	1.5	27.4	22.4	1.1	4.9	7	2.5	0.1
03	34	32	12	45	38	13.6	13	10	33	2-M3	22.2	20.2	2	34.5	26.5	1.3	6.7	10	4	0.15
04	43	40	17	54	47	20	19	15.5	41	2-M3	25.4	23.4	2	40.1	30.8	1.3	7.2	12	5	0.15
05	54	50	24	65	58	27.2	26	22	51	2-M4	28.1	26.1	2	43.3	34.3	1.5	8.2	12	5	0.2

単位[mm]
サイズ	軸穴寸法
	d1 H7	d2 H7	JIS規格対応		JIS旧規格対応
	d1 H7	d2 H7	b P9	t	b E9	t
02	5	5	－	－	－	－
03	6	6	2 －0.006 －0.031	0.8 ＋0.3 0	－	－
04	8	8	2 －0.006 －0.031	0.8 ＋0.3 0	－	－
04	10	10	3 －0.006 －0.031	1.2 ＋0.3 0	4 ＋0.050 ＋0.020	1.5 ＋0.5 0
05	10	10	3 －0.006 －0.031	1.2 ＋0.3 0	4 ＋0.050 ＋0.020	1.5 ＋0.5 0
05	15	15	5 －0.012 －0.042	2 ＋0.5 0	5 ＋0.050 ＋0.020	2 ＋0.5 0

サイズ02 は丸形フランジです。
サイズ02 のロータにはキー溝がありません。軸へは圧入などで固定してください。
取り付け方法などに関しては、設計上の確認事項でご確認ください。アーマチュア5 型の穴d2 はストレート穴です。

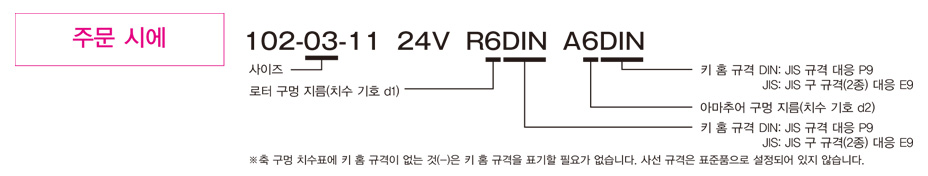

三木プーリの102モデル（11型）励磁作動形クラッチフランジ取り付け形（壁面取り付け用）ご注文時の型式構成説明図
